5 科学探究：凸透镜成像
为什么放大镜既放大物体也可以缩小物体呢？

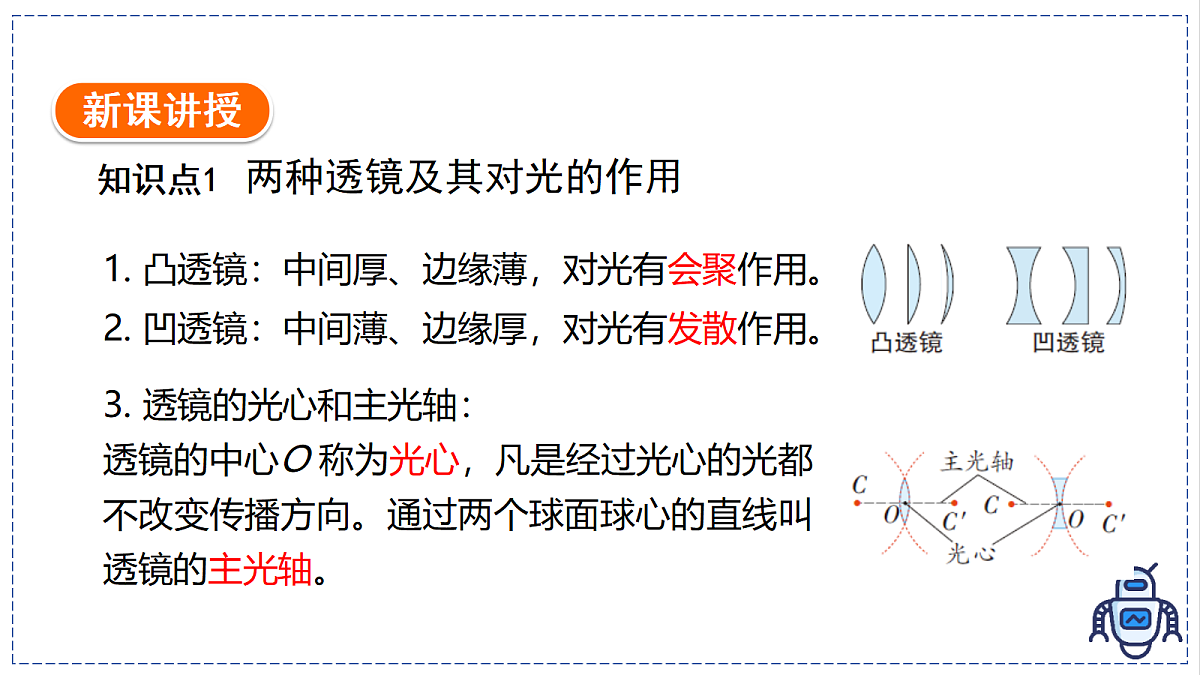

1. 凸透镜：中间厚、边缘薄，对光有会聚作用。
2. 凹透镜：中间薄、边缘厚，对光有发散作用。
3. 透镜的光心和主光轴：透镜的中心O 称为光心，凡是经过光心的光都不改变传播方向。通过两个球面球心的直线叫透镜的主光轴。
（1）凸透镜的焦点和焦距：平行于主光轴的光经凸透镜折射后，会聚于主光轴上的某一点，这一点也是光斑最小、最亮的一点，叫凸透镜的焦点，用字母F 表示。从焦点到光心的距离叫焦距，用字母f 表示。凸透镜的焦距越小，对光的会聚作用越强。
（2） 凹透镜的焦点和焦距：如图所示，平行于主光轴的光经凹透镜折射后将变成发散光线，将这些发散光线反向延长也会相交于主光轴上的一点，由于这一交点F 不是实际光线会聚的点，因此叫凹透镜的虚焦点。从虚焦点到光心的距离叫焦距，用字母f 表示。
（1）凸透镜对光有会聚作用：会聚作用是指经凸透镜折射后的光相对于入射光更靠近主光轴一些，并不是说通过凸透镜的光都是会聚的。
5.正确理解透镜对光的作用

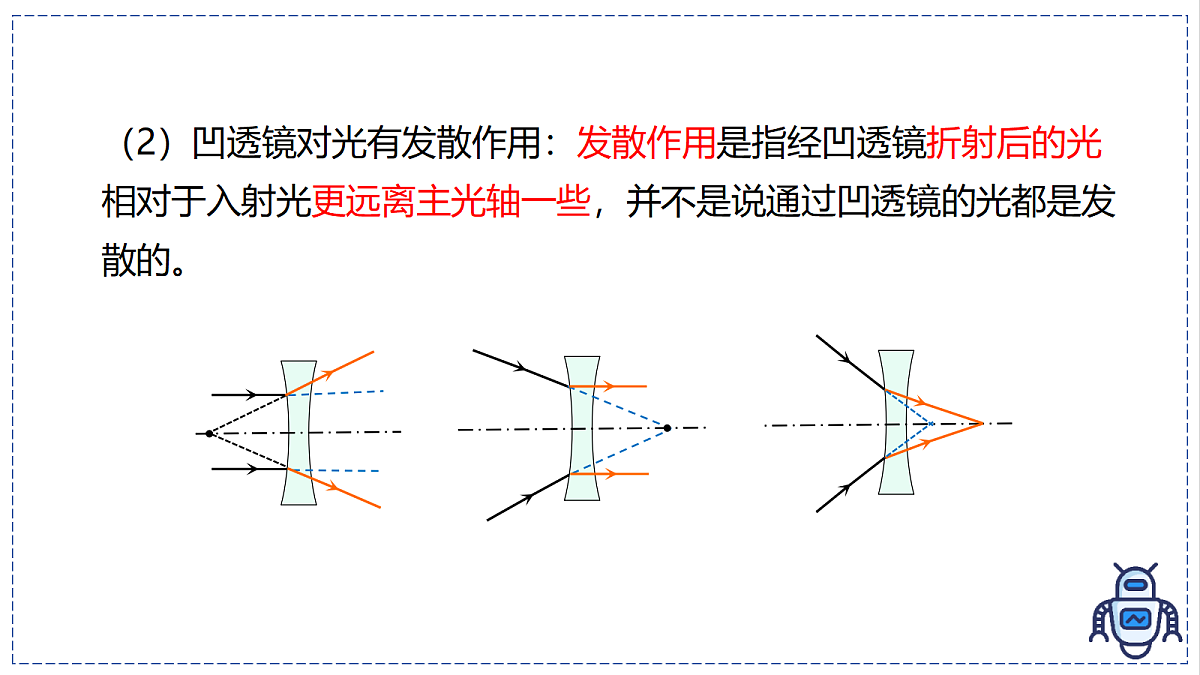

（2）凹透镜对光有发散作用：发散作用是指经凹透镜折射后的光相对于入射光更远离主光轴一些，并不是说通过凹透镜的光都是发散的。
凸透镜所成像的大小、正倒，可能与凸透镜以及物体的位置有关。
通过凸透镜能成什么样的像？成像情况与哪些因素有关？
②实验方案：保持凸透镜不动，使光源从距离凸透镜较远处逐渐靠近凸透镜，随之调节光屏到凸透镜的距离，使光屏上成清晰像。分别测量出成像时的物距和像距，观察像像的大小、正倒。
①实验装置：光具座（包括导轨及支架、滑块、标尺、Ｆ平面光源、凸透镜和白屏）
3.进行实验、收集证据
判断烛焰的像是否最清晰的方法：向前或向后移动光屏，像都会变模糊。
③使蜡烛与凸透镜间的距离大于2倍焦距，即u>2f，沿直线移动光屏，直到光屏上出现明亮、清晰的烛焰的像。观察像到凸透镜的距离、像的倒正和大小。
②将蜡烛、凸透镜和光屏依次放在光具座上。点燃蜡烛，调节凸透镜和光屏的高度，使凸透镜的光心、光屏的中心和烛焰的焰心大致在同一高度上。
确保烛焰的像成在光屏中央。
①测量凸透镜的焦距：利用平行光聚焦法测定凸透镜的焦距。
④把蜡烛移向凸透镜，使蜡烛与凸透镜间的距离等于2倍焦距，即u=2f，移动光屏，观察像到凸透镜的距离、像的倒正和大小。⑤把蜡烛再移向凸透镜，使蜡烛与凸透镜间的距离在1倍焦距与2倍焦距之间，即f
