初中物理教科版（2024）八年级上册（2024）科学探究：凸透镜成像同步测试题

这是一份初中物理教科版（2024）八年级上册（2024）科学探究：凸透镜成像同步测试题，共9页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。

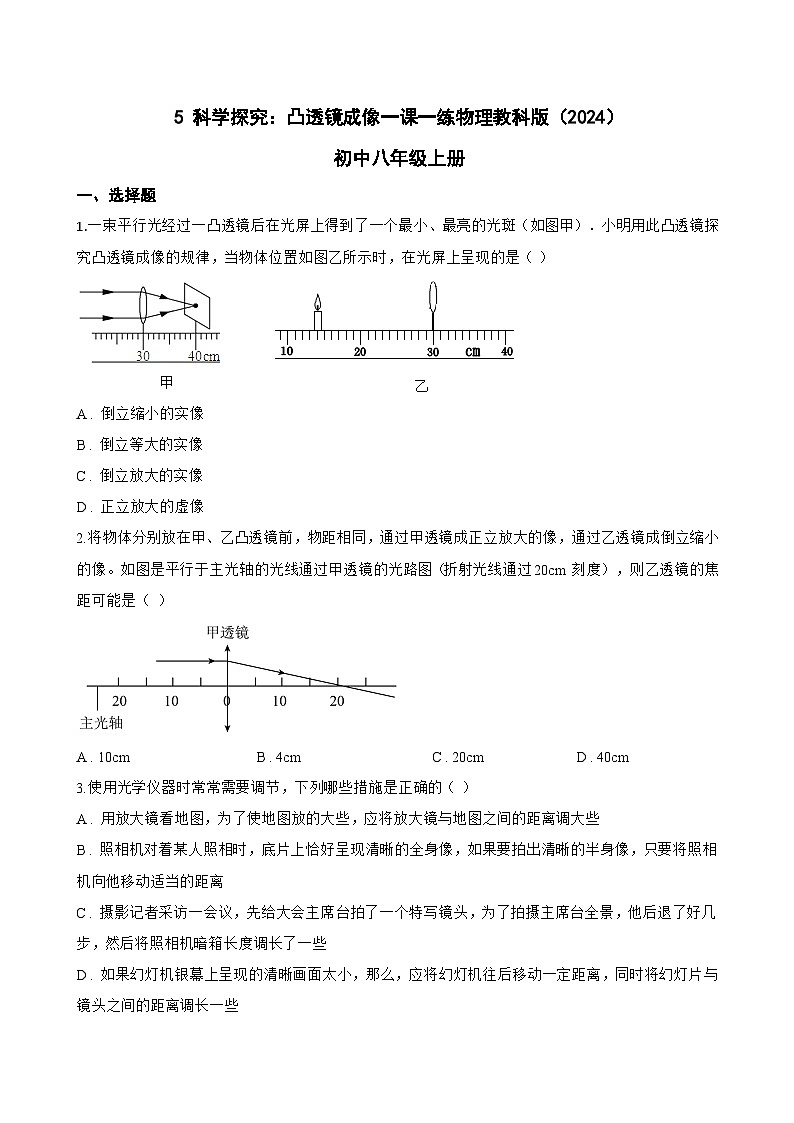

1.一束平行光经过一凸透镜后在光屏上得到了一个最小、最亮的光斑（如图甲）．小明用此凸透镜探究凸透镜成像的规律，当物体位置如图乙所示时，在光屏上呈现的是（ ）
​
A . 倒立缩小的实像
B . 倒立等大的实像
C . 倒立放大的实像
D . 正立放大的虚像
2.将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像，通过乙透镜成倒立缩小的像。如图是平行于主光轴的光线通过甲透镜的光路图（折射光线通过20cm刻度），则乙透镜的焦距可能是（ ）
A . 10cm B . 4cm C . 20cm D . 40cm
3.使用光学仪器时常常需要调节，下列哪些措施是正确的（ ）
A . 用放大镜看地图，为了使地图放的大些，应将放大镜与地图之间的距离调大些
B . 照相机对着某人照相时，底片上恰好呈现清晰的全身像，如果要拍出清晰的半身像，只要将照相机向他移动适当的距离
C . 摄影记者采访一会议，先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机暗箱长度调长了一些
D . 如果幻灯机银幕上呈现的清晰画面太小，那么，应将幻灯机往后移动一定距离，同时将幻灯片与镜头之间的距离调长一些

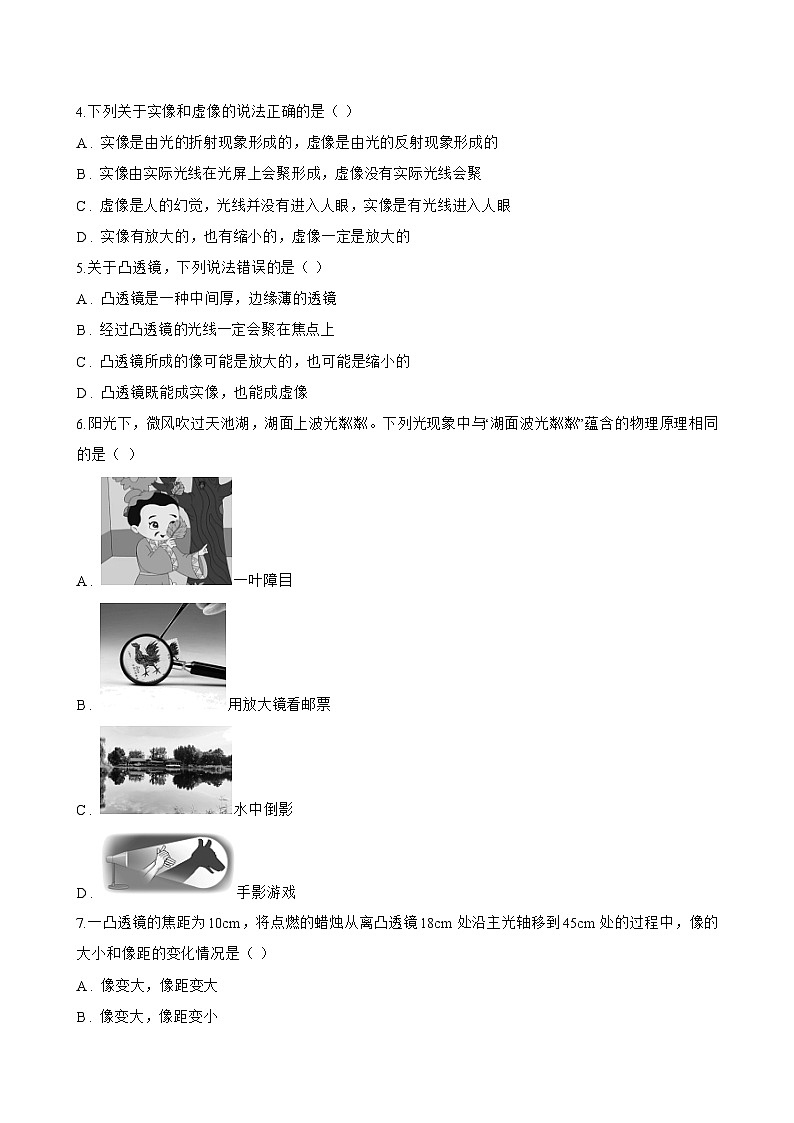

4.下列关于实像和虚像的说法正确的是（ ）
A . 实像是由光的折射现象形成的，虚像是由光的反射现象形成的
B . 实像由实际光线在光屏上会聚形成，虚像没有实际光线会聚
C . 虚像是人的幻觉，光线并没有进入人眼，实像是有光线进入人眼
D . 实像有放大的，也有缩小的，虚像一定是放大的
5.关于凸透镜，下列说法错误的是（ ）
A . 凸透镜是一种中间厚，边缘薄的透镜
B . 经过凸透镜的光线一定会聚在焦点上
C . 凸透镜所成的像可能是放大的，也可能是缩小的
D . 凸透镜既能成实像，也能成虚像
6.阳光下，微风吹过天池湖，湖面上波光粼粼。下列光现象中与“湖面波光粼粼”蕴含的物理原理相同的是（ ）
A . 一叶障目
B . 用放大镜看邮票
C . 水中倒影
D . 手影游戏
7.一凸透镜的焦距为10cm，将点燃的蜡烛从离凸透镜18cm处沿主光轴移到45cm处的过程中，像的大小和像距的变化情况是（ ）
A . 像变大，像距变大
B . 像变大，像距变小
C . 像变小，像距变大
D . 像变小，像距变小
二、多选题

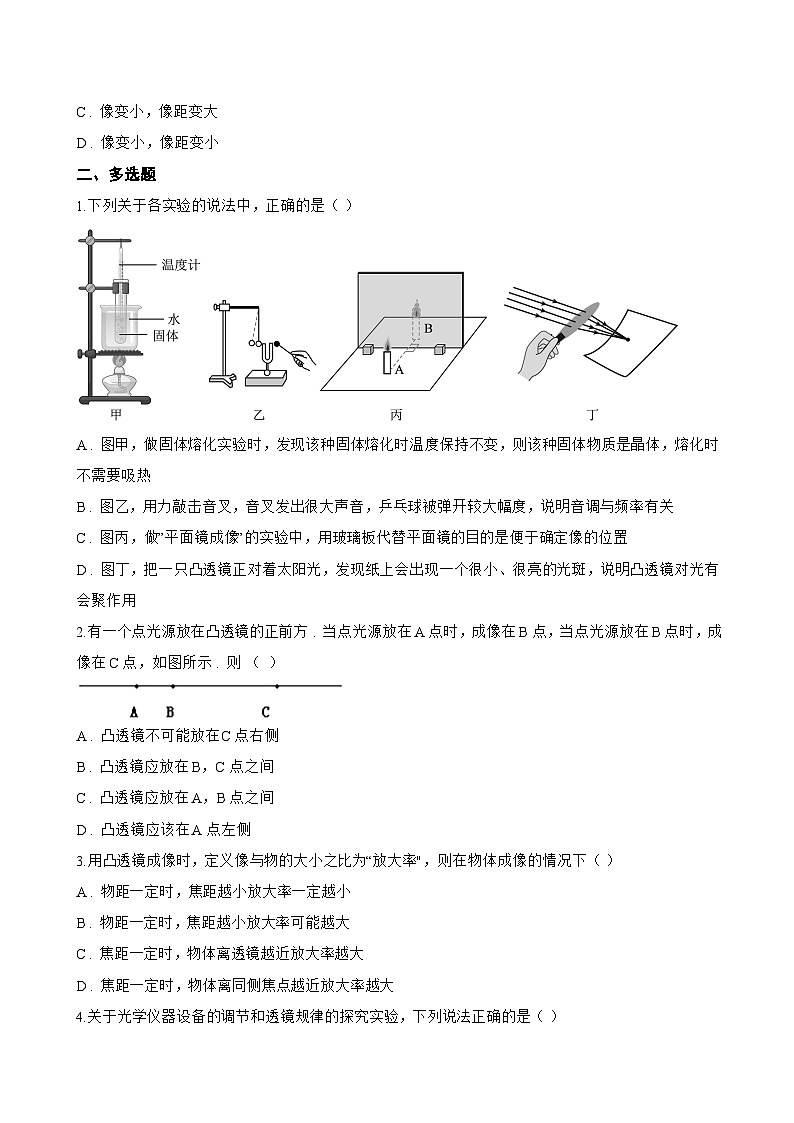

1.下列关于各实验的说法中，正确的是（ ）
A . 图甲，做固体熔化实验时，发现该种固体熔化时温度保持不变，则该种固体物质是晶体，熔化时不需要吸热
B . 图乙，用力敲击音叉，音叉发出很大声音，乒乓球被弹开较大幅度，说明音调与频率有关
C . 图丙，做”平面镜成像”的实验中，用玻璃板代替平面镜的目的是便于确定像的位置
D . 图丁，把一只凸透镜正对着太阳光，发现纸上会出现一个很小、很亮的光斑，说明凸透镜对光有会聚作用
2.有一个点光源放在凸透镜的正前方 . 当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，如图所示 . 则 （ ）
A . 凸透镜不可能放在C点右侧
B . 凸透镜应放在B，C点之间
C . 凸透镜应放在A，B点之间
D . 凸透镜应该在A点左侧
3.用凸透镜成像时，定义像与物的大小之比为“放大率"，则在物体成像的情况下（ ）
A . 物距一定时，焦距越小放大率一定越小
B . 物距一定时，焦距越小放大率可能越大
C . 焦距一定时，物体离透镜越近放大率越大
D . 焦距一定时，物体离同侧焦点越近放大率越大
4.关于光学仪器设备的调节和透镜规律的探究实验，下列说法正确的是（ ）
A . 用放大镜看地图，为了放得大些，应将放大镜与地图之间的距离适当调大些
B . 照相机对着某人照相时，底板上恰好呈现清晰的全身像，如果要拍出清晰的半身像，要将照相机向他适当移近一些距离，然后将照相机的镜头后缩一些
C . 小红利用凸透镜探究“凸透镜成像规律”，她把蜡烛放在离凸透镜20cm处，光屏上成倒立、放大的像，则凸透镜的焦距范围：10cm＜f＜20cm
D . 物体放在凸透镜前适当位置能在屏上得到一个清晰的像，如果把屏拿开，像还存在，眼睛在各个位置都能看见
5.2020 年，突如其来的新冠肺炎疫情困扰着全世界，我国在党中央的领导下率先控制了疫情的大势传播，在日常出行中，我们可以用微信扫码如图所示的二维码，以快速获取通行“绿码”。扫码的过程相当于用摄像头（凸透镜）给二维码照相，下列说法正确的是（ ）
A . 二维码到手机摄像头的距离大于两倍焦距
B . 所扫的二维码是光源
C . 摄像头可以成正立的实像
D . 当手机的摄像头逐渐靠近二维码时，所成的像将变大
6.小明做“研究远视眼的矫正”实验中，他把凸透镜看作眼睛的晶状体，光屏看做眼睛的视网膜，烛焰看作是眼睛观察的物体。小明拿一个远视眼镜放在凸透镜前，光屏上出现烛焰清晰的像，如图所示。而拿走远视眼镜则烛焰的像变得模糊，下列操作能使光屏上重新得到清晰像的是（ ）
A . 将光屏适当靠近凸透镜
B . 将光屏适当远离凸透镜
C . 将蜡烛适当远离凸透镜
D . 同时将光屏和蜡烛适当靠近凸透镜
三、填空题
1.近视镜镜片的边缘厚度与中间的厚度相比 ________ （选填“比较薄”、“比较厚”、“薄厚一样”）
2.如图所示两条光线会聚于主光轴MN上的b点，在虚线框内放入甲透镜后光线将会聚于c点；放入乙透镜后，光线将会聚于a点，则甲是 ________ 透镜；乙是 ________ 透镜。
3.人的眼睛的成像原理跟 ________ 成像类似，在利用实验模拟近视，凸透镜的焦距为 10cm。实验中将一支点燃的蜡烛放在凸透镜前 18cm处，光屏上得到清晰的像。然后在烛焰和凸透镜之间放置了一个近视眼镜片，光屏上烛焰的清晰像变模糊了。若想在光屏上重新得到清晰的烛焰像，应将光屏 ________ 凸透镜。
4.小华去永福凤山公园游玩时，看见树荫下形成很多光斑。光斑是由光的 ________ 形成的。在游玩时，不能随意丢弃饮料瓶。饮料瓶内进入水后，相当于凸透镜，对太阳光有 ________ 作用，容易引发火灾。
5.在疫情防控期间，进出场所需用手机扫出入码。出入码通过手机摄像头成 ________ （选填“正立”“倒立”）缩小的实像；当手机远离出入码时，所成的像将会 ________ （选填“变大”、“变小”或“不变”）。
四、实验探究题
1.五一期间小亮随父亲到广元利州区的红星公园内游玩，小亮父亲用照相机拍摄了一张红星塔的清晰照片，如图甲中A所示。小亮发现照相机中的像有点小，提议能否把像拍得更大一些，父亲便更换照相机镜头后在原地又拍摄了一张红星塔的清晰照片，如图甲中B所示。小亮思考：两次成像的大小不同是什么原因造成的呢？他猜想两次成像的大小不同可能是由于两个镜头的焦距不同造成的。为了验证这一想法，返校后小亮在学校实验室找来“烛焰”（由发光二极管制成）高2cm的电子蜡烛，焦距分别为8cm、10cm、12cm的3个凸透镜、光具座、光屏等器材进行了以下探究。
（1） 实验前，应调节“烛焰”、凸透镜和光屏三者的中心大致在同一高度，目的是使像成在 ________ ；
（2） 小亮先用焦距为8cm的凸透镜做实验，当各器材位置如图乙所示时， ________ （选填“能”或“不能”）模拟照相机的拍照原理；
（3） 保持图乙中蜡烛、凸透镜的距离不变，换上不同焦距的凸透镜，调节光屏到凸透镜的距离，直到光屏上成清晰的像，分别记录焦距、像距和像的高度，部分实验数据如下表所示。分析表中数据可知：当物距不变时，凸透镜的焦距越 ________ ，像距越大，像也越大；
（4） 请你根据实验结果判断：在图甲中与照片B相比，照片A是用焦距 ________ （选填“小一些”或“大一些”）的镜头拍摄的。
2.如图为实验小组用自制的水透镜来探究凸透镜成像规律。
（1） 在光具座上将蜡烛、光屏分别置于水透镜的两侧，调整水透镜和光屏的高度，使它们的中心与烛焰的中心在同一高度，目的是使烛焰的像能 ________ 。
（2） 当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。当蜡烛、水透镜和光屏在图示所示位置时，恰能在光屏上看到清晰的像（像未画），凸透镜的焦距为 ________ cm。
（3） 现保持光屏和透镜的位置不变，改变透镜中水的多少，需将蜡烛向左移动，在光屏上才能再次成清晰的倒立的 ________ 的实像，此时凸透镜焦距的范围为 ________ 。
五、综合题
1.如图所示为16mm的电影放映机放电影，这种电影放映机使用宽度为16mm的电影胶片，电影中的声音以声音信号的方式刻录在电影胶片上，如图所示。

（1） 电影放映机正常放映时，有关放映灯泡、放映机镜头(凸透镜)、电影胶片、反光镜(凸面镜或凹面镜)的种类及其相对位置的关系，提出了如图所示的几种猜想，其中可能正确的是 ________ 。
（2） 有一次，电影刚开始放映时，小新发现银幕上的画面全部是倒立的。在这种情况下，下列所述的观看效果中，不可举出现的场景是________。
A . 人退着向后走
B . 地上的碎陶片突然聚集起来，最后形成一只漂亮的陶罐
C . 听到的是正常的影片中的对白
D . 箭倒着飞向弓箭
（3） 若该16mm电影胶片的厚度．H=0.14mm，片夹上密密绕了一整盘电影胶片，如图所示，图中d和D分别表示片夹内电影胶片的内径和外径。则这盘电影胶片的总长度L约是 ________ m。
（4） 若按每秒24幅西面正常放映，这盘电影胶片大约能连续正常放映 ________ h。(不计片头与片尾的长度)
2.仲秋的夜晚，皓月当空，繁星点点．我们漫步在林荫小道上，微风和煦，传来阵阵树叶的沙沙声．月光穿过层层叠叠的树叶，在大地上形成一个个圆形的光斑，好像在大地上撒了一地碎银…在这美好的夜晚，你可曾想到：
（1） 树叶的沙沙声是由于树叶的 ________ 产生的，这个声音是通过 ________ 传来的．
（2） 大地上的圆形光斑实际上是月亮的 ________ （填“实像”或“虚像”），这种现象在物理学上称作 ________ ．
3.光刻机是一种用于半导体制造的设备，目前芯片的制作工艺达到7nm的技术水平。光刻技术的工作原理如图所示，用紫外光照射镂空掩膜，调整镂空掩膜、缩图透镜的位置，恰好能在硅片上成极小的清晰的像，从而实现集成电路的“光刻”。
（1） 缩图透镜相当于 ________ （选填“凸透镜”或“凹透镜”），作用是将掩膜版上的电路图案投射到硅片上，这类似于 ________ （选填“照相机”或“投影仪”）的工作原理；
（2） 在“光刻”过程中，当镂空掩膜与缩图透镜间的距离增加，硅片与缩图透镜间的距离应该 ________ ；
（3） 光刻机被誉为现代工业皇冠上的明珠，以下对光刻技术和芯片技术的认识，你认为不正确的是 。
A . 光刻机制造的技术难点主要在于其高分辨率和高精度的要求
B . 智能手机用7nm芯片，是指芯片的外观尺寸为7nm
C . 制造7nm芯片较28nm芯片对光刻机技术要求更高
实验序号
物距u/cm
焦距f/cm
像距v/cm
像的高度h/cm
像的性质
1
25.0
8.0
11.8
0.9
始终成倒立、缩小的实像
2
25.0
10.0
16.7
1.2
3
25.0
12.0
23.1
1.9
