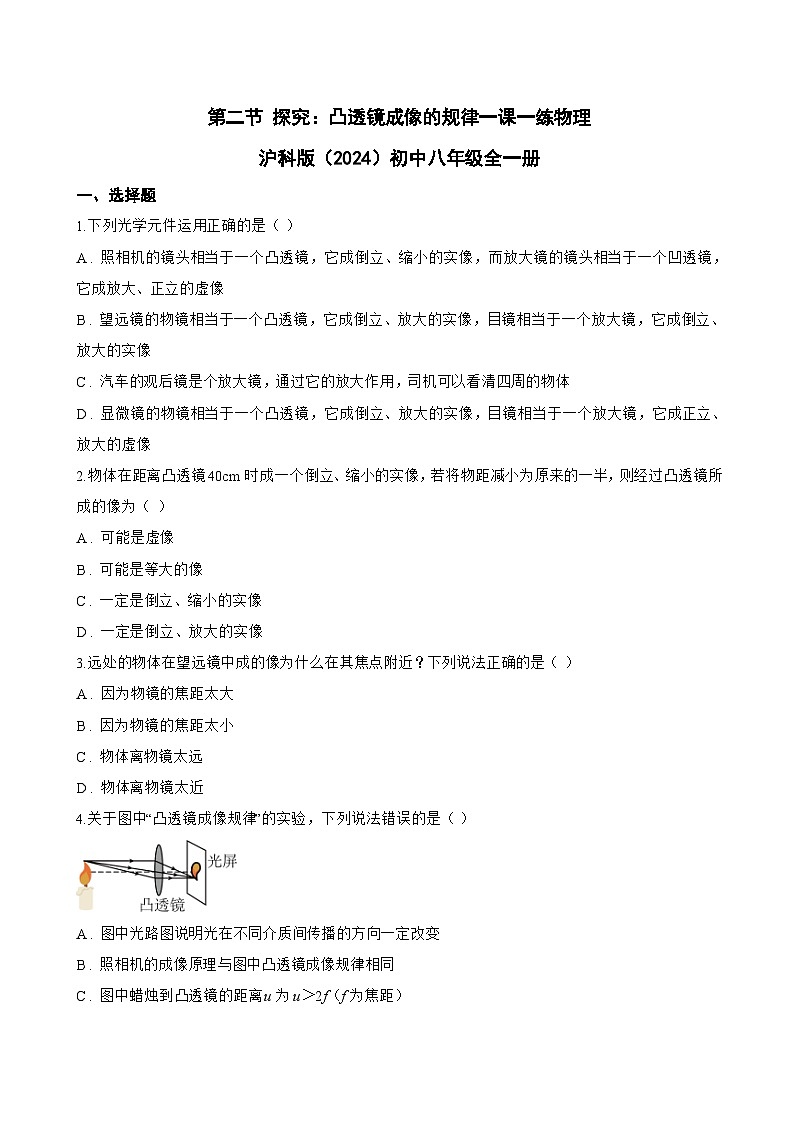

初中物理沪科版（2024）八年级全册（2024）探究：凸透镜成像的规律测试题

这是一份初中物理沪科版（2024）八年级全册（2024）探究：凸透镜成像的规律测试题，共9页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。
1.下列光学元件运用正确的是（ ）
A . 照相机的镜头相当于一个凸透镜，它成倒立、缩小的实像，而放大镜的镜头相当于一个凹透镜，它成放大、正立的虚像
B . 望远镜的物镜相当于一个凸透镜，它成倒立、放大的实像，目镜相当于一个放大镜，它成倒立、放大的实像
C . 汽车的观后镜是个放大镜，通过它的放大作用，司机可以看清四周的物体
D . 显微镜的物镜相当于一个凸透镜，它成倒立、放大的实像，目镜相当于一个放大镜，它成正立、放大的虚像
2.物体在距离凸透镜40cm时成一个倒立、缩小的实像，若将物距减小为原来的一半，则经过凸透镜所成的像为（ ）
A . 可能是虚像
B . 可能是等大的像
C . 一定是倒立、缩小的实像
D . 一定是倒立、放大的实像
3.远处的物体在望远镜中成的像为什么在其焦点附近？下列说法正确的是（ ）
A . 因为物镜的焦距太大
B . 因为物镜的焦距太小
C . 物体离物镜太远
D . 物体离物镜太近
4.关于图中“凸透镜成像规律”的实验，下列说法错误的是（ ）
A . 图中光路图说明光在不同介质间传播的方向一定改变
B . 照相机的成像原理与图中凸透镜成像规律相同
C . 图中蜡烛到凸透镜的距离u为u＞2f（f为焦距）
D . 从不同方向能看清光屏上的像，是因为光在光屏上发生了漫反射

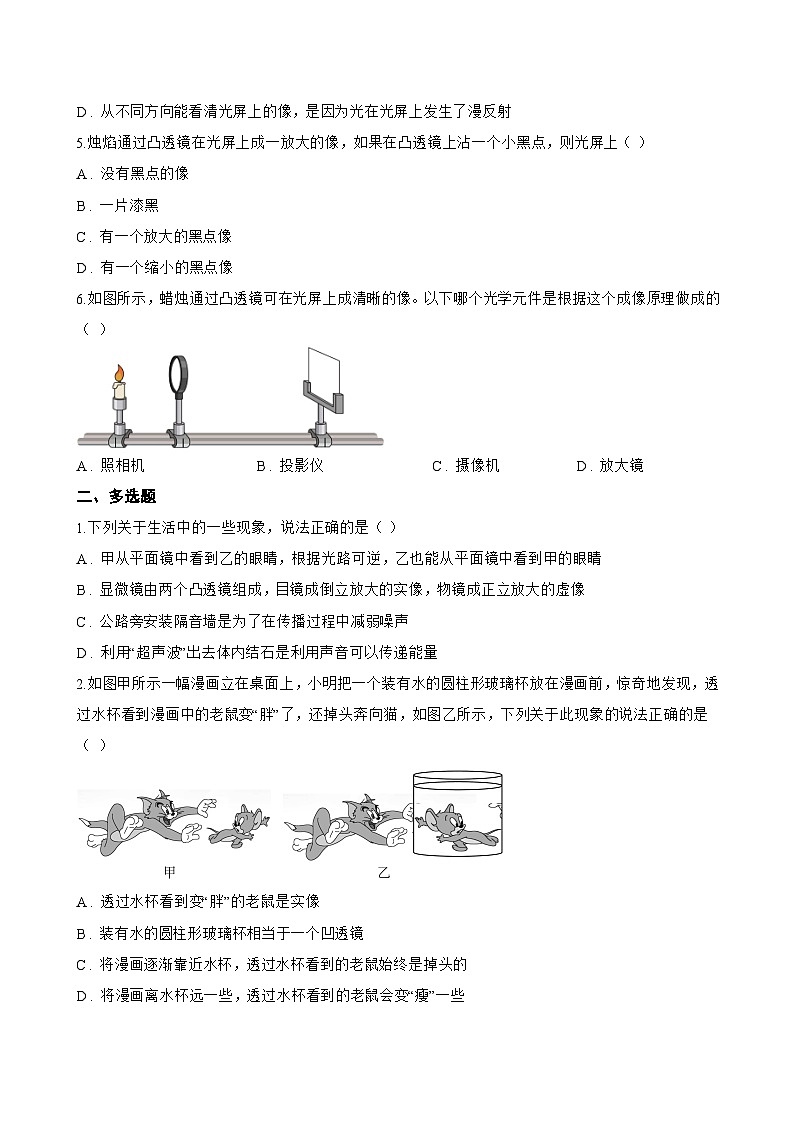

5.烛焰通过凸透镜在光屏上成一放大的像，如果在凸透镜上沾一个小黑点，则光屏上（ ）
A . 没有黑点的像
B . 一片漆黑
C . 有一个放大的黑点像
D . 有一个缩小的黑点像
6.如图所示，蜡烛通过凸透镜可在光屏上成清晰的像。以下哪个光学元件是根据这个成像原理做成的（ ）
A . 照相机 B . 投影仪 C . 摄像机 D . 放大镜
二、多选题
1.下列关于生活中的一些现象，说法正确的是（ ）
A . 甲从平面镜中看到乙的眼睛，根据光路可逆，乙也能从平面镜中看到甲的眼睛
B . 显微镜由两个凸透镜组成，目镜成倒立放大的实像，物镜成正立放大的虚像
C . 公路旁安装隔音墙是为了在传播过程中减弱噪声
D . 利用“超声波”出去体内结石是利用声音可以传递能量
2.如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是（ ）
A . 透过水杯看到变“胖”的老鼠是实像
B . 装有水的圆柱形玻璃杯相当于一个凹透镜
C . 将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D . 将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些

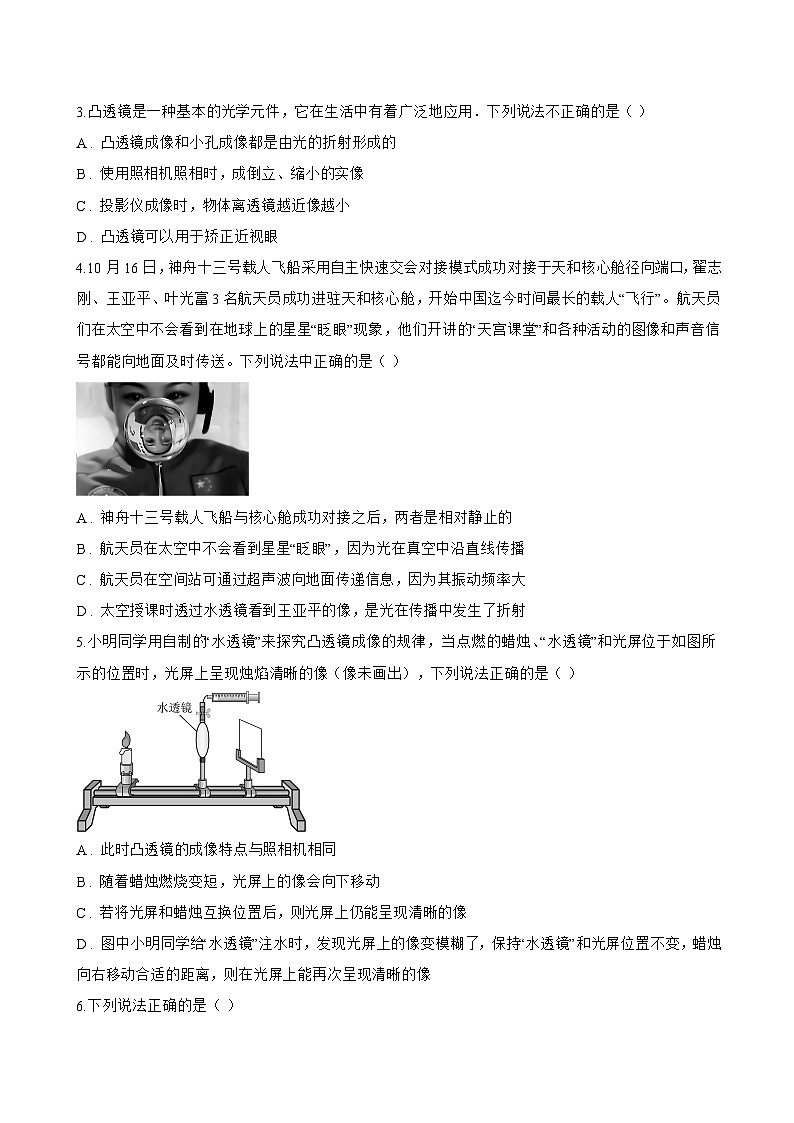

3.凸透镜是一种基本的光学元件，它在生活中有着广泛地应用．下列说法不正确的是（ ）
A . 凸透镜成像和小孔成像都是由光的折射形成的
B . 使用照相机照相时，成倒立、缩小的实像
C . 投影仪成像时，物体离透镜越近像越小
D . 凸透镜可以用于矫正近视眼
4.10月16日，神舟十三号载人飞船采用自主快速交会对接模式成功对接于天和核心舱径向端口，翟志刚、王亚平、叶光富3名航天员成功进驻天和核心舱，开始中国迄今时间最长的载人“飞行”。航天员们在太空中不会看到在地球上的星星“眨眼”现象，他们开讲的“天宫课堂”和各种活动的图像和声音信号都能向地面及时传送。下列说法中正确的是（ ）
A . 神舟十三号载人飞船与核心舱成功对接之后，两者是相对静止的
B . 航天员在太空中不会看到星星“眨眼”，因为光在真空中沿直线传播
C . 航天员在空间站可通过超声波向地面传递信息，因为其振动频率大
D . 太空授课时透过水透镜看到王亚平的像，是光在传播中发生了折射
5.小明同学用自制的“水透镜”来探究凸透镜成像的规律，当点燃的蜡烛、“水透镜”和光屏位于如图所示的位置时，光屏上呈现烛焰清晰的像（像未画出），下列说法正确的是（ ）
A . 此时凸透镜的成像特点与照相机相同
B . 随着蜡烛燃烧变短，光屏上的像会向下移动
C . 若将光屏和蜡烛互换位置后，则光屏上仍能呈现清晰的像
D . 图中小明同学给“水透镜”注水时，发现光屏上的像变模糊了，保持“水透镜”和光屏位置不变，蜡烛向右移动合适的距离，则在光屏上能再次呈现清晰的像
6.下列说法正确的是（ ）
A . 同学们在电影银幕上看到的像是实像
B . 有时摄影师让我们走得离他近些，是想使底片中的像更大
C . 我们站在岸边看到水里的物体，其实看到的是这物体的虚像
D . 平面镜能使房间看起来更宽敞，是因为像比物体离镜子更远
7.小明做“研究远视眼的矫正”实验中，他把凸透镜看作眼睛的晶状体，光屏看做眼睛的视网膜，烛焰看作是眼睛观察的物体。小明拿一个远视眼镜放在凸透镜前，光屏上出现烛焰清晰的像，如图所示。而拿走远视眼镜则烛焰的像变得模糊，下列操作能使光屏上重新得到清晰像的是（ ）
A . 将光屏适当靠近凸透镜
B . 将光屏适当远离凸透镜
C . 将蜡烛适当远离凸透镜
D . 同时将光屏和蜡烛适当靠近凸透镜
8.如图，凸透镜的焦距为 10cm ，此时蜡烛在光屏上成一个清晰的像。下列说法正确的是（ ）
A . 若蜡烛燃烧变短，烛焰在光屏上的像将向下移动
B . 若蜡烛向远离凸透镜方向移动，调节光屏位置，烛焰所成的像将逐渐变小
C . 若保持凸透镜位置不动，交换蜡烛和光屏的位置，能在光屏上得到倒立、缩小的实像， 成像规律可应用于照相机
D . 若保持蜡烛和光屏位置不动，向右移动透镜的过程中，可能会在光屏上成一个倒立、 等大的像
三、填空题
1.周末，天气晴好，小明拿着爷爷的老花镜到室外做探究实验，他发现树萌下有很多大小不同的圈形光斑，这些光斑是由光的 ________ 形成的；他将老花镜正对太阳，再把一张纸放在它的下面，移动眼镜，在纸上会呈现一个最小最亮的光斑，则老花镜是 ________ （选填“凸”或“凹”）透镜，小明发现老花镜可以使远处的窗户在老花镜后的光屏上成 ________ （选填“正立”或“倒立”）缩小的像。
2.请你猜谜语：“放大镜看报纸”﹣﹣谜底：“显而易见”．这个谜语命题的物理依据是：报纸上的字与放大镜之间的距离 ________ （选填“大于2倍焦距”、“一倍焦距和二倍焦距之间”或“小于一倍焦距”）时成正立、放大的 ________ （选填“实像”或“虚像”）．
3.某同学自制了一个水透镜来模拟眼睛的成像情况，此时光屏上成了一个倒立缩小的实像（如图），若将蜡烛远离水透镜，保持水透镜和光屏的距离不变，要使像仍旧成在光屏上，可以向水透镜 ________ （选填“注水”或“抽水”），或在蜡烛与水透镜之间放上 ________ 透镜。
4.老王两眼视力缺陷不同。将一只2B铅笔紧贴他眼镜的两个镜片，透过镜片看到铅笔的像如图甲所示。则图中右侧镜片是 ________ ；如图乙所示，光会聚于b点，在虚线区域内放入图甲中眼镜的 ________ （左侧/右侧）镜片后，光会聚于主光轴MN上的c点，此镜片对光线有 ________ （会聚/发散）作用。
5.放在凸透镜主轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，说明凸透镜对光有 ________ 作用，若要获得一束平行光，应将S移至 ________ 位置，若要获得S的实像，应将S移至 ________ 位置（后两空选填“焦点”、“焦点以内”或“焦点以外”）。
6.为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个 ________ （填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为10cm，确定出焦距f= ________ ．如果将光源移至距凸透镜7cm处，凸透镜此时成的是放大的 ________ （填“虚像”或“实像”）．
7.物理课中使用幻灯机投影，投影屏幕上得到了放大的 ________ （选填“虚像”或“实像”）；投影屏幕使用粗糙的白布做成，这是利用光在白布上发生 ________ （选填“漫反射”或“镜面反射”），可以使教室里各个座位上的同学都能看到画面。
四、实验探究题
1.在利用光具座进行凸透镜成像的实验探究中：
（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，由图可知该透镜对光线有 ________ 作用，该凸透镜的焦距是 ________ cm。
（2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能 的原因： ________ 。
（3）调整后，把烛焰放在距凸透镜16cm处时（如图乙），如果将蜡烛在乙图的基础上远离透镜，光屏应向 ________ （选填“靠近”或“远离”）透镜的方向移动。
（4）实验过程中，将凸透镜的上半部分用不透明的纸遮住时，光屏上的像 ________ 。
（5）如图丙所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像（图中未标出），光屏上再次成清晰的像，透镜先后两次所在位置A、B之间的距离s= ________ （用L0、L表示）。
2.小明利用蜡烛、凸透镜、光屏、光具座、带小孔的挡板、薄玻璃板等器材，完成下列几个光学实验。
（1） 实验1：“探究凸透镜成像规律”时，发现像成在光屏的上方，如图所示，要使像成在光屏中央，应向 ________ （选填“上”或“下”）调节凸透镜；调好后，发现光屏上的像与蜡烛火焰等大，则凸透镜的焦距为 ________ cm。
（2） 实验2：完成实验1后，保持光源位置不变，取下凸透镜，在原透镜位置正确放置带小孔的挡板，若还想承接与光源等大的像，光屏应该 ________ （选填“左移”“右移”或“不动”），此时成的像与实验1中成的像相比 ________ （选填“较亮”“较暗”或“一样亮”）。
（3） 实验3：完成实验2后，保持光源及光屏位置不变，取下带小孔的挡板，在挡板位置正确放置一块薄玻璃板（不考虑玻璃板厚度），在光源一侧透过玻璃板观察，能否在光屏位置看到像： ________ （选填“能”或“否”）；此时成的像与实验1中成的像的区别是像的 ________ （选填“正倒”“大小”或“完整度”）不同。
五、综合题
1.有一次，开明生物兴趣小组在研究盐泽泥浆时，用显微镜观察泥水滴，发现在泥浆的沉淀物中有种生物持续不变地向一个方向游动，直到聚集到这滴泥污水地某一边缘．
（1） 如果通过显微镜观察到微生物是向左移动的，那么实际上微生物是向 ________ （选填“左”“右”）移动的．
（2） 同学们对于这一奇特的现象提出了猜想：这种现象可能是由于微生物受光的作用引起的，具有趋光性．请你设计一实验验证同学们的猜想 ________
（3） 请你利用所学的知识对这一奇特现象提出新的猜想： ________
2.如图所示为16mm的电影放映机放电影，这种电影放映机使用宽度为16mm的电影胶片，电影中的声音以声音信号的方式刻录在电影胶片上，如图所示。

（1） 电影放映机正常放映时，有关放映灯泡、放映机镜头(凸透镜)、电影胶片、反光镜(凸面镜或凹面镜)的种类及其相对位置的关系，提出了如图所示的几种猜想，其中可能正确的是 ________ 。
（2） 有一次，电影刚开始放映时，小新发现银幕上的画面全部是倒立的。在这种情况下，下列所述的观看效果中，不可举出现的场景是________。
A . 人退着向后走
B . 地上的碎陶片突然聚集起来，最后形成一只漂亮的陶罐
C . 听到的是正常的影片中的对白
D . 箭倒着飞向弓箭
（3） 若该16mm电影胶片的厚度．H=0.14mm，片夹上密密绕了一整盘电影胶片，如图所示，图中d和D分别表示片夹内电影胶片的内径和外径。则这盘电影胶片的总长度L约是 ________ m。
（4） 若按每秒24幅西面正常放映，这盘电影胶片大约能连续正常放映 ________ h。(不计片头与片尾的长度)
3.光刻机是一种用于半导体制造的设备，目前芯片的制作工艺达到7nm的技术水平。光刻技术的工作原理如图所示，用紫外光照射镂空掩膜，调整镂空掩膜、缩图透镜的位置，恰好能在硅片上成极小的清晰的像，从而实现集成电路的“光刻”。
（1） 缩图透镜相当于 ________ （选填“凸透镜”或“凹透镜”），作用是将掩膜版上的电路图案投射到硅片上，这类似于 ________ （选填“照相机”或“投影仪”）的工作原理；
（2） 在“光刻”过程中，当镂空掩膜与缩图透镜间的距离增加，硅片与缩图透镜间的距离应该 ________ ；
（3） 光刻机被誉为现代工业皇冠上的明珠，以下对光刻技术和芯片技术的认识，你认为不正确的是 。
A . 光刻机制造的技术难点主要在于其高分辨率和高精度的要求
B . 智能手机用7nm芯片，是指芯片的外观尺寸为7nm
C . 制造7nm芯片较28nm芯片对光刻机技术要求更高
