沪科版（2024）八年级全册（2024）探究：凸透镜成像的规律课时练习

这是一份沪科版（2024）八年级全册（2024）探究：凸透镜成像的规律课时练习，共9页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。

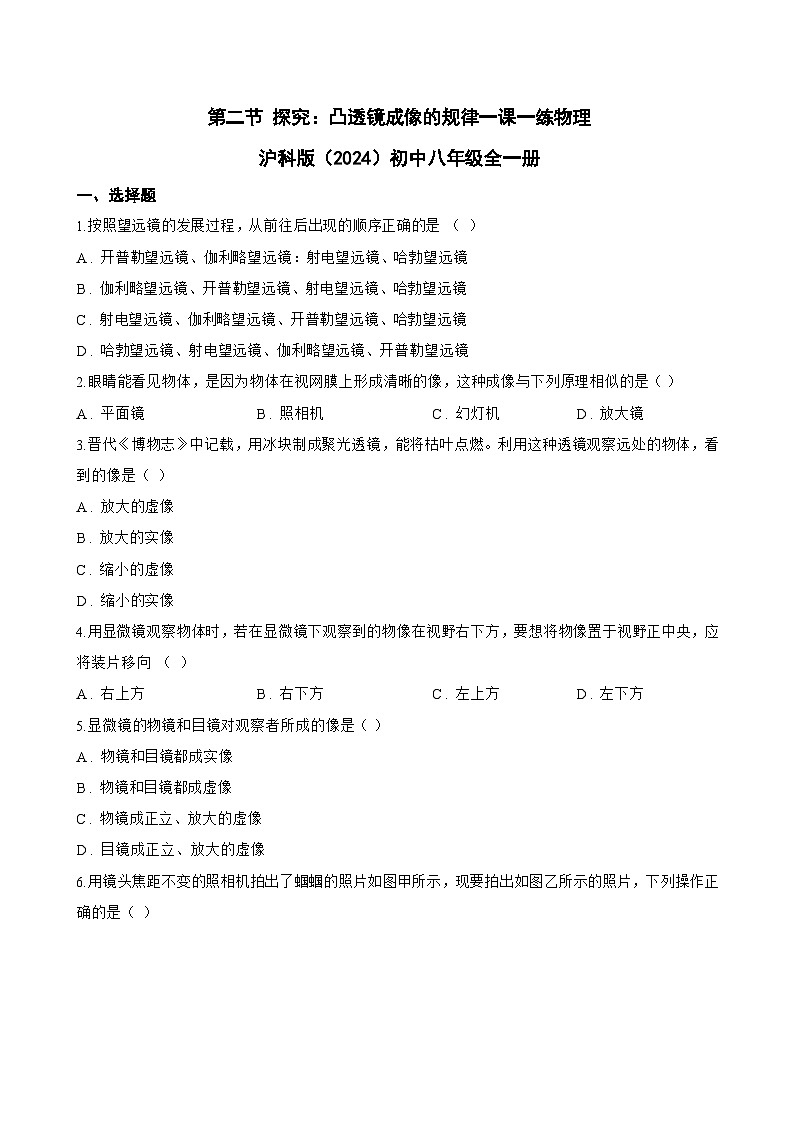

1.按照望远镜的发展过程，从前往后出现的顺序正确的是 （ ）
A . 开普勒望远镜、伽利略望远镜：射电望远镜、哈勃望远镜
B . 伽利略望远镜、开普勒望远镜、射电望远镜、哈勃望远镜
C . 射电望远镜、伽利略望远镜、开普勒望远镜、哈勃望远镜
D . 哈勃望远镜、射电望远镜、伽利略望远镜、开普勒望远镜
2.眼睛能看见物体，是因为物体在视网膜上形成清晰的像，这种成像与下列原理相似的是（ ）
A . 平面镜 B . 照相机 C . 幻灯机 D . 放大镜
3.晋代《博物志》中记载，用冰块制成聚光透镜，能将枯叶点燃。利用这种透镜观察远处的物体，看到的像是（ ）
A . 放大的虚像
B . 放大的实像
C . 缩小的虚像
D . 缩小的实像
4.用显微镜观察物体时，若在显微镜下观察到的物像在视野右下方，要想将物像置于视野正中央，应将装片移向 （ ）
A . 右上方 B . 右下方 C . 左上方 D . 左下方
5.显微镜的物镜和目镜对观察者所成的像是（ ）
A . 物镜和目镜都成实像
B . 物镜和目镜都成虚像
C . 物镜成正立、放大的虚像
D . 目镜成正立、放大的虚像

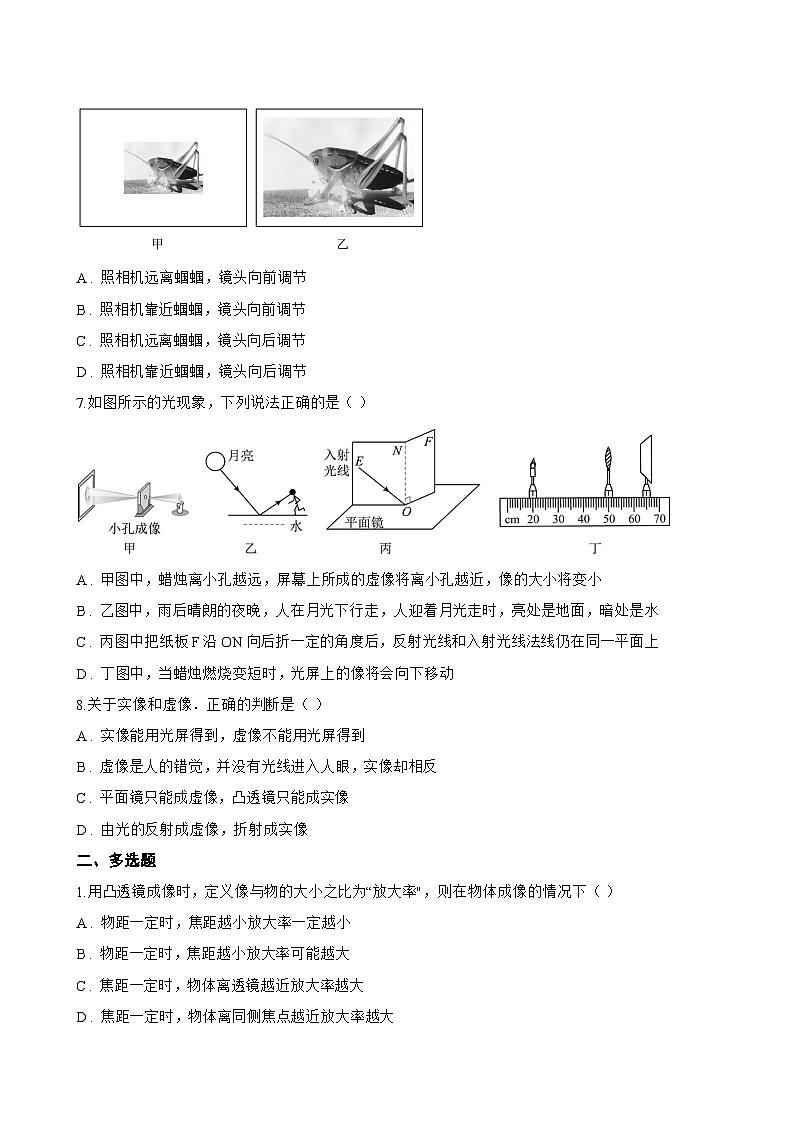

6.用镜头焦距不变的照相机拍出了蝈蝈的照片如图甲所示，现要拍出如图乙所示的照片，下列操作正确的是（ ）
A . 照相机远离蝈蝈，镜头向前调节
B . 照相机靠近蝈蝈，镜头向前调节
C . 照相机远离蝈蝈，镜头向后调节
D . 照相机靠近蝈蝈，镜头向后调节
7.如图所示的光现象，下列说法正确的是（ ）
A . 甲图中，蜡烛离小孔越远，屏幕上所成的虚像将离小孔越近，像的大小将变小
B . 乙图中，雨后晴朗的夜晚，人在月光下行走，人迎着月光走时，亮处是地面，暗处是水
C . 丙图中把纸板F沿ON向后折一定的角度后，反射光线和入射光线法线仍在同一平面上
D . 丁图中，当蜡烛燃烧变短时，光屏上的像将会向下移动
8.关于实像和虚像．正确的判断是（ ）
A . 实像能用光屏得到，虚像不能用光屏得到
B . 虚像是人的错觉，并没有光线进入人眼，实像却相反
C . 平面镜只能成虚像，凸透镜只能成实像
D . 由光的反射成虚像，折射成实像
二、多选题
1.用凸透镜成像时，定义像与物的大小之比为“放大率"，则在物体成像的情况下（ ）
A . 物距一定时，焦距越小放大率一定越小
B . 物距一定时，焦距越小放大率可能越大
C . 焦距一定时，物体离透镜越近放大率越大
D . 焦距一定时，物体离同侧焦点越近放大率越大

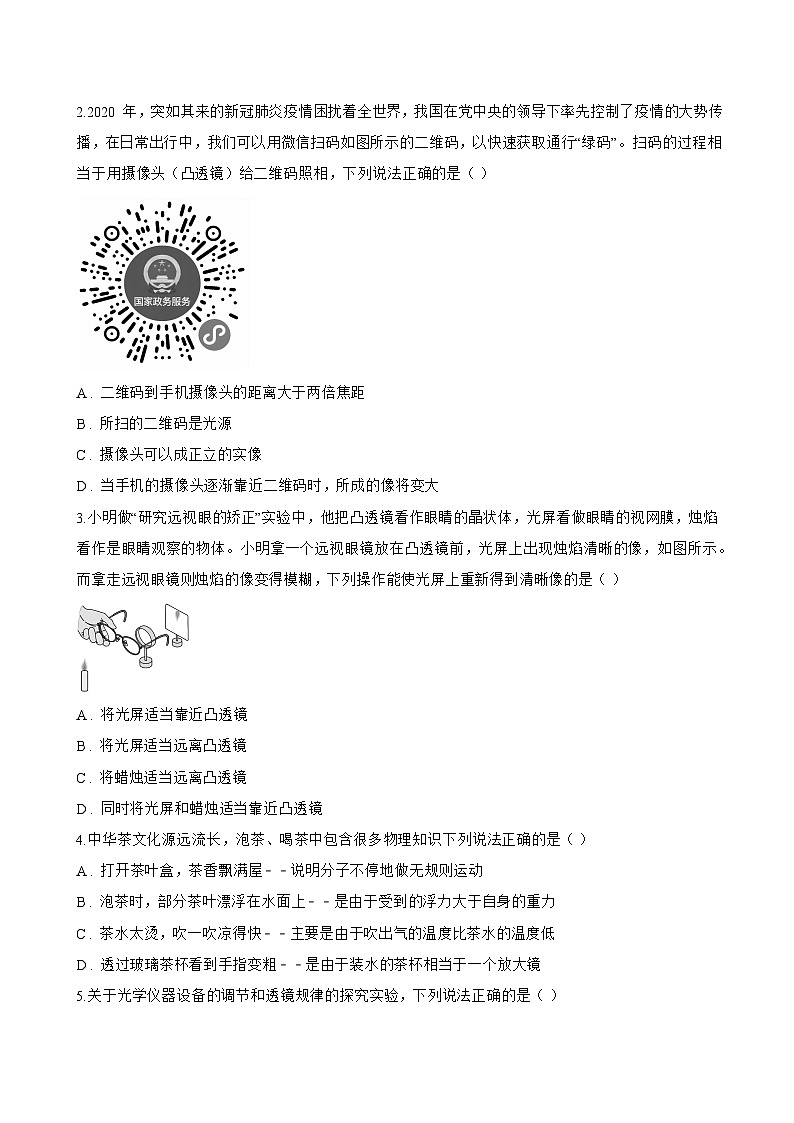

2.2020 年，突如其来的新冠肺炎疫情困扰着全世界，我国在党中央的领导下率先控制了疫情的大势传播，在日常出行中，我们可以用微信扫码如图所示的二维码，以快速获取通行“绿码”。扫码的过程相当于用摄像头（凸透镜）给二维码照相，下列说法正确的是（ ）
A . 二维码到手机摄像头的距离大于两倍焦距
B . 所扫的二维码是光源
C . 摄像头可以成正立的实像
D . 当手机的摄像头逐渐靠近二维码时，所成的像将变大
3.小明做“研究远视眼的矫正”实验中，他把凸透镜看作眼睛的晶状体，光屏看做眼睛的视网膜，烛焰看作是眼睛观察的物体。小明拿一个远视眼镜放在凸透镜前，光屏上出现烛焰清晰的像，如图所示。而拿走远视眼镜则烛焰的像变得模糊，下列操作能使光屏上重新得到清晰像的是（ ）
A . 将光屏适当靠近凸透镜
B . 将光屏适当远离凸透镜
C . 将蜡烛适当远离凸透镜
D . 同时将光屏和蜡烛适当靠近凸透镜
4.中华茶文化源远流长，泡茶、喝茶中包含很多物理知识下列说法正确的是（ ）
A . 打开茶叶盒，茶香飘满屋﹣﹣说明分子不停地做无规则运动
B . 泡茶时，部分茶叶漂浮在水面上﹣﹣是由于受到的浮力大于自身的重力
C . 茶水太烫，吹一吹凉得快﹣﹣主要是由于吹出气的温度比茶水的温度低
D . 透过玻璃茶杯看到手指变粗﹣﹣是由于装水的茶杯相当于一个放大镜
5.关于光学仪器设备的调节和透镜规律的探究实验，下列说法正确的是（ ）
A . 用放大镜看地图，为了放得大些，应将放大镜与地图之间的距离适当调大些
B . 照相机对着某人照相时，底板上恰好呈现清晰的全身像，如果要拍出清晰的半身像，要将照相机向他适当移近一些距离，然后将照相机的镜头后缩一些
C . 小红利用凸透镜探究“凸透镜成像规律”，她把蜡烛放在离凸透镜20cm处，光屏上成倒立、放大的像，则凸透镜的焦距范围：10cm＜f＜20cm
D . 物体放在凸透镜前适当位置能在屏上得到一个清晰的像，如果把屏拿开，像还存在，眼睛在各个位置都能看见
6.下列说法正确的是（ ）
A . 同学们在电影银幕上看到的像是实像
B . 有时摄影师让我们走得离他近些，是想使底片中的像更大
C . 我们站在岸边看到水里的物体，其实看到的是这物体的虚像
D . 平面镜能使房间看起来更宽敞，是因为像比物体离镜子更远
7.如图，凸透镜的焦距为 10cm ，此时蜡烛在光屏上成一个清晰的像。下列说法正确的是（ ）
A . 若蜡烛燃烧变短，烛焰在光屏上的像将向下移动
B . 若蜡烛向远离凸透镜方向移动，调节光屏位置，烛焰所成的像将逐渐变小
C . 若保持凸透镜位置不动，交换蜡烛和光屏的位置，能在光屏上得到倒立、缩小的实像， 成像规律可应用于照相机
D . 若保持蜡烛和光屏位置不动，向右移动透镜的过程中，可能会在光屏上成一个倒立、 等大的像
8.如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是（ ）
A . 透过水杯看到变“胖”的老鼠是实像
B . 装有水的圆柱形玻璃杯相当于一个凹透镜
C . 将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D . 将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
三、填空题
1.摄影者用照相机对小张拍了一张全身像，接着对站立不动的小张再拍一张充满照片的半身照，那么摄影者要 ________ 小张（“靠近”或“远离”），若此时有一只蜜蜂飞到镜头上，则拍出来的照片上 ________ 有这只蜜蜂．（选填“会”或“不会”）
2.小牛有一块焦距为5cm的凸透镜，若想用它做一个模型照相机，则景物到凸透镜的距离应 ；若想用它做投影仪的镜头，则胶片到凸透镜的距离应 ________ ；若想将它作为放大镜使用，则被观察的物体到凸透镜的距离应 ________
3.周末，天气晴好，小明拿着爷爷的老花镜到室外做探究实验，他发现树萌下有很多大小不同的圈形光斑，这些光斑是由光的 ________ 形成的；他将老花镜正对太阳，再把一张纸放在它的下面，移动眼镜，在纸上会呈现一个最小最亮的光斑，则老花镜是 ________ （选填“凸”或“凹”）透镜，小明发现老花镜可以使远处的窗户在老花镜后的光屏上成 ________ （选填“正立”或“倒立”）缩小的像。
4.在天宫课堂中，王亚平向大水球中间注入一个气泡，如图甲所示；通过水球看到她两个像：一个是正立缩小的像，另一个是倒立缩小的像，如图乙所示。为了解释这两个像的成因时，张老师画出如图丙（左边的箭头表示王亚平）所示的图示。则该倒立的像是由图丙上、下两部分形成的，在图丙的右侧适当位置可以用光屏看到的像是 ________ （选填“完整的倒立像”；“不完整的倒立像”；“完整的正立像”；“不完整的正立像”）的；图丙中间部分相当于两个 ________ （选填“凸透镜”或“凹透镜”）。
5.望远镜物镜的直径比我们眼睛的瞳孔大得多，这样做是为了 ________ ．
6.如图，某校园门禁系统配备了人脸识别系统。通过校门时，只需将人脸面向屏幕摄像头，该系统就能将测试者的面部信息与备案信息进行比对并决定放行与否。关于门禁系统，“刷脸”时，面部要位于摄像头 ________ 位置处，（选填“大于2f”或“大于f小于2f”或“小于f”）当同学靠近摄像头时，物距 ________ ，像距增大，像将变 ________ 。
7.展望遥远的宇宙空间应选用 ________ 镜，探寻微小世界的奥秘应选用 ________ 镜 .
8.一个焦距为10cm的凸透镜，当蜡烛距它25cm时，在透镜另一侧的光屏上得到一个清晰的像，此成像原理与 ________ 相似；将蜡烛向透镜移近17cm，此时的成像原理与 ________ 相似。（均选填“照相机”、“投影仪”或“放大镜”）
9.夏季，车内不要存放打火机、空气清新喷剂等物品，原因是：长时间暴晒，通过 ________ （填改变内能的途径）增加液体、气体的内能，温度升高，易引发自燃或爆炸；也不要将装水的透明塑料瓶、玻璃杯等物品放在车内阳光照射处，原因是：其相当于 ________ 透镜，易引发火灾。
四、实验探究题
1.小明用凸透镜做“探究凸透镜成像规律”的实验。
（1）实验前，小明先想办法测凸透镜的焦距，如图甲，他将凸透镜正对太阳光，在透镜下方地面放上白纸，测出透镜与白纸间距s与对应的白纸被烤焦的时间t，绘出图像，如图乙，则判断该透镜的焦距f为 ________ cm；
（2）实验时，小明调整蜡烛、凸透镜和光屏高度时，应 ________ （选填“点燃”“不点燃”）蜡烛；
（3）如图丙，将蜡烛移至45cm刻度处时，从凸透镜右侧通过凸透镜可以看到烛焰的 ________ （选填“虚”或“实”）像；该实验现象可以说明 ________ 的成像特点（选填“照相机”“投影仪”或“放大镜”）；
（4）小明在实验过程中不断移动烛焰位置，观察到如图丁中①至⑥的六种烛焰清晰的像，请按蜡烛到凸透镜距离由远到近所得到的6个像进行排序，正确顺序为②①③ ________ ；
（5）实验中，燃烧的蜡烛在不断缩短，会导致光屏上的像向 ________ （选填“上”或“下”）移动；
（6）小明想利用LED发光字母来探究凸透镜成像时上下、左右的位置关系，图戊中的4个字母中最适合做LED光源的字母是“ ________ ”。
2.小明同学探究凸透镜成像的规律时，实验步骤如下：
（1） 将凸透镜放置在光具座上50cm刻度线处（如图甲所示），把蜡烛、凸透镜、光屏分别安放在光具座上，然后调整蜡烛、凸透镜及光屏的高度，使三者的中心在 ________ 。随着蜡烛燃烧变短，要使像成在光屏中央，应将凸透镜适当 ________ （选填“上移”或“下移”）；
（2） 实验中，他得到的物距（u）与像距（v）关系如图乙所示，则凸透镜的焦距是 ________ cm，当烛焰与凸透镜相距30cm时在光屏上能看见清晰的像，若此时将蜡烛向左移动距离s，不改变透镜位置，要使光屏上再次成清晰的像，则应将光屏向 ________ 移动距离 s'（选填“左”或“右”），且移动距离 s' ________ s（选填“大于”、“小于”或“等于”）；
（3） 小明再换用焦距为15cm凸透镜继续实验，若不改变蜡烛和透镜的位置，他应将光屏向 ________ 移动重新得到清晰的像。
3.小铃在某次探究凸透镜成像规律的实验中：
（1） 如图所示甲，一束平行于凸透镜主光轴的平行光线经过凸透镜折射后，在光屏上形成一个最小最亮的光斑，该凸透镜的焦距f= ________ cm；
（2） 当小铃将三个元件移动到如图乙所示的位置时，光屏上恰好出现了烛焰清晰的像，此时保持凸透镜不动，将蜡烛和光屏互换，仍能在光屏上成清晰的像，此时的像是 ________ （选填“缩小”、“放大”或“等大”）的；
（3） 小铃将蜡烛从如图乙中位置逐渐靠近凸透镜的过程中，调节光屏的位置，观察到如图丙所示四个不同的像，则四个像出现的先后顺序是 ________ （填符号）；
（4） 实验完成后，小明想研究眼睛的成像原理，于是他自制了一个水透镜来模拟眼睛的晶状体，点燃蜡烛后，光屏和水透镜的位置如图丁所示，他调节水透镜凸度，直到光屏上成一个清晰倒立的实像。若将点燃的蜡烛向左移动一小段距离，要使光屏上重新得到清晰的像，应对水透镜 ________ （选填“注水”或“抽水”）。
五、综合题
1.仲秋的夜晚，皓月当空，繁星点点．我们漫步在林荫小道上，微风和煦，传来阵阵树叶的沙沙声．月光穿过层层叠叠的树叶，在大地上形成一个个圆形的光斑，好像在大地上撒了一地碎银…在这美好的夜晚，你可曾想到：
（1） 树叶的沙沙声是由于树叶的 ________ 产生的，这个声音是通过 ________ 传来的．
（2） 大地上的圆形光斑实际上是月亮的 ________ （填“实像”或“虚像”），这种现象在物理学上称作 ________ ．
2.有一次，开明生物兴趣小组在研究盐泽泥浆时，用显微镜观察泥水滴，发现在泥浆的沉淀物中有种生物持续不变地向一个方向游动，直到聚集到这滴泥污水地某一边缘．
（1） 如果通过显微镜观察到微生物是向左移动的，那么实际上微生物是向 ________ （选填“左”“右”）移动的．
（2） 同学们对于这一奇特的现象提出了猜想：这种现象可能是由于微生物受光的作用引起的，具有趋光性．请你设计一实验验证同学们的猜想 ________
（3） 请你利用所学的知识对这一奇特现象提出新的猜想： ________
3.光刻机是一种用于半导体制造的设备，目前芯片的制作工艺达到7nm的技术水平。光刻技术的工作原理如图所示，用紫外光照射镂空掩膜，调整镂空掩膜、缩图透镜的位置，恰好能在硅片上成极小的清晰的像，从而实现集成电路的“光刻”。
（1） 缩图透镜相当于 ________ （选填“凸透镜”或“凹透镜”），作用是将掩膜版上的电路图案投射到硅片上，这类似于 ________ （选填“照相机”或“投影仪”）的工作原理；
（2） 在“光刻”过程中，当镂空掩膜与缩图透镜间的距离增加，硅片与缩图透镜间的距离应该 ________ ；
（3） 光刻机被誉为现代工业皇冠上的明珠，以下对光刻技术和芯片技术的认识，你认为不正确的是 。
A . 光刻机制造的技术难点主要在于其高分辨率和高精度的要求
B . 智能手机用7nm芯片，是指芯片的外观尺寸为7nm
C . 制造7nm芯片较28nm芯片对光刻机技术要求更高
