初中物理第四节 家庭电路优质课件ppt

这是一份初中物理第四节 家庭电路优质课件ppt

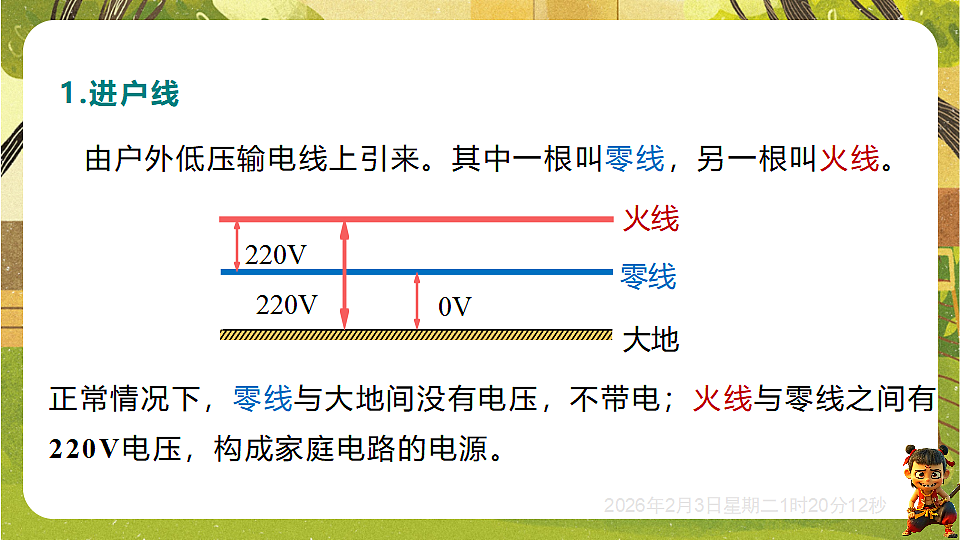

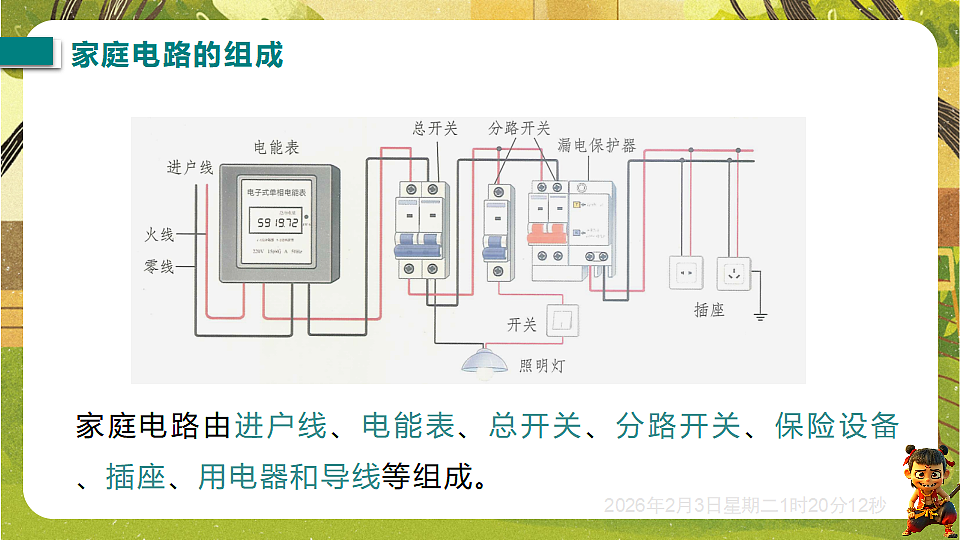

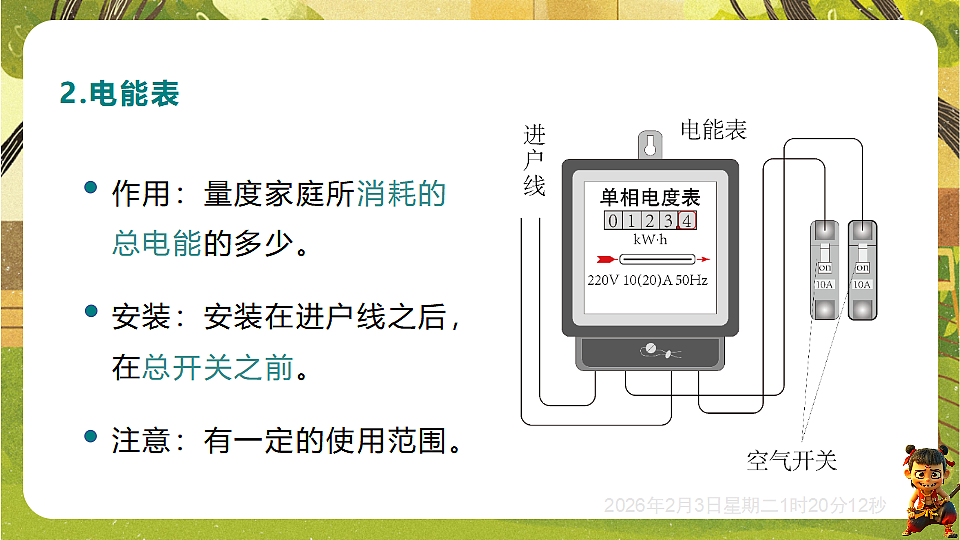

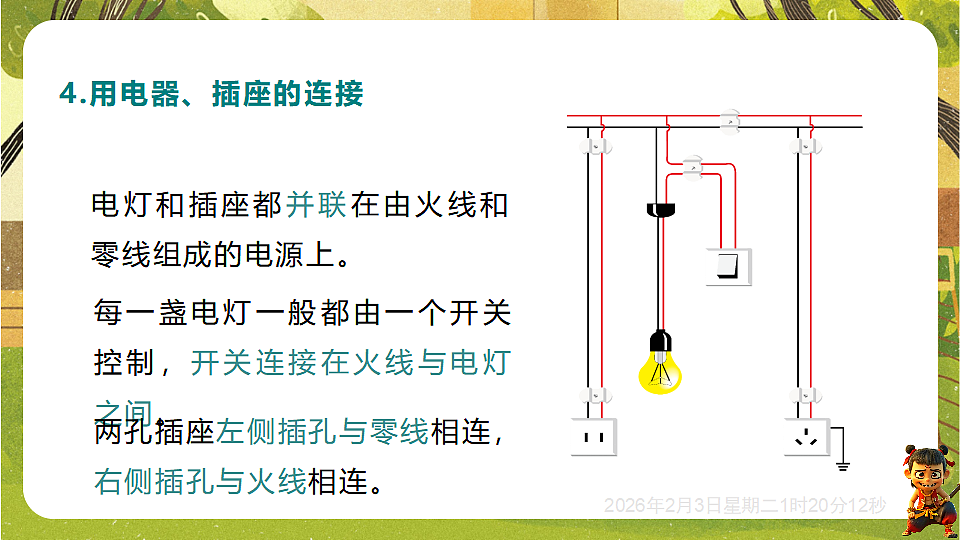

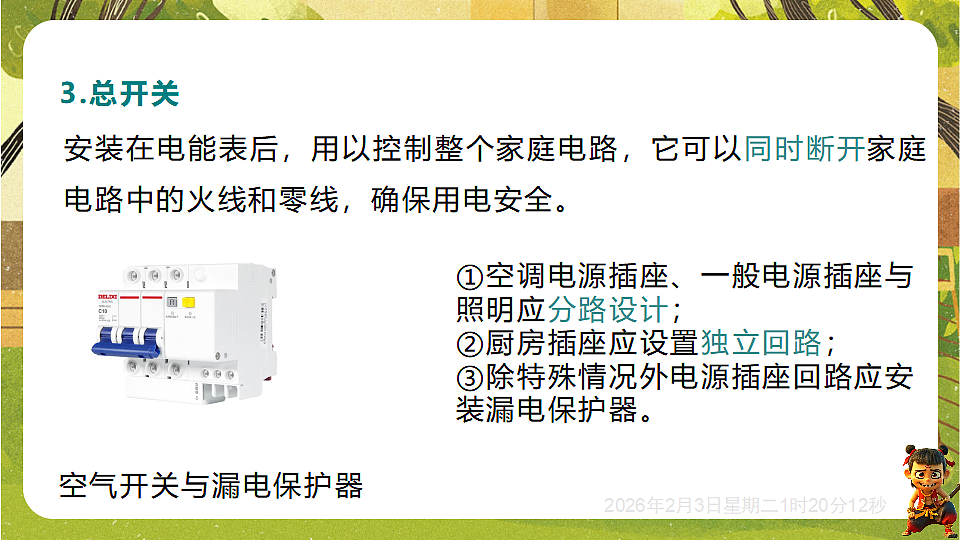

北师大版（新教材）物理9年级全一册精做课件13.4家庭电路第十三章 电功和电功率授课教师： Home . 班 级： 九年级（---）班 . 时 间： . 2026年2月5日你知道家里用的电是怎样输送进来，又是怎样分配的吗？输送：通过变电站、输电线以及各种输配电器送入我们的家庭住宅。家庭电路由进户线、电能表、总开关、分路开关、保险设备、插座、用电器和导线等组成。由户外低压输电线上引来。其中一根叫零线，另一根叫火线。1.进户线正常情况下，零线与大地间没有电压，不带电；火线与零线之间有220V电压，构成家庭电路的电源。2.电能表3.总开关安装在电能表后，用以控制整个家庭电路，它可以同时断开家庭电路中的火线和零线，确保用电安全。①空调电源插座、一般电源插座与照明应分路设计；②厨房插座应设置独立回路；③除特殊情况外电源插座回路应安装漏电保护器。空气开关与漏电保护器电灯和插座都并联在由火线和零线组成的电源上。4.用电器、插座的连接每一盏电灯一般都由一个开关控制，开关连接在火线与电灯之间。两孔插座左侧插孔与零线相连，右侧插孔与火线相连。如果很多用电器同时使用，它们的总功率会相当可观，电路中的总电流也会超过安全值。容易引起线路故障，甚至发生火灾。用电器的总功率过大是家庭电路中电流过大的原因之一。5.保险设备（保险丝）常用熔丝的规格随着时代进步，闸刀开关和保险设备(熔丝) 被低压断路器(空气开关)和漏电保护器代替。当电路中电流过大（或发生漏电事故）时，空气开关（或漏电保护器）会自动切断电路，保障用户和人身财产安全。开关闭合后会看到什么现象？有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？短路是家庭电路中电流过大的另一个原因。空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？漏电保护器：如果人站在地上不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电路，保护人身安全。空气开关：当电路中的电流超过规定大小时，空气开关会自动断开，切断电路，从而保护电路。洗衣机、电冰箱等电器的电源插头有三根线，其中一条接火线(L)，一条接零线(N)，第三条接地线(E)。这是为什么？a.当家用电器漏电或因火线破损与外壳接触时，会使外壳带电，这时人接触外壳会发生触电b.外壳接地后，即使外壳带电，也会从接地线流走，人接触外壳不会触电接火线接地线接零线接外壳接用电部分左零右火上接地知识点1 家庭电路的组成1. 如图是某同学家部分家庭电路的示意图，其中①、②、③处应安装的元件依次是( )DA. 总开关、电能表、保险装置B. 总开关、保险装置、电能表C. 电能表、保险装置、总开关D. 电能表、总开关、保险装置 返回2.［2025·湖南五市十校期中］小明放学回到家后，先打开了客厅的电灯，放下书包后打开电视看新闻，电灯和控制电灯的开关之间的连接方式为______；电灯和电视之间的连接方式为______。（均选填“串联”或“并联”）串联并联 返回3.［2024·吉林］如图所示，请用笔画线表示导线，将电灯和插座接入家庭电路中。如图所示 返回知识点2 保险设备和三孔插座4. ［2024·乌鲁木齐模拟］为了防止家庭电路中电流过大时损坏线路，通常在火线上安装保险丝，保险丝的材料应选择( )DA. 电阻比较大，熔点比较高的B. 电阻比较小，熔点比较低的C. 电阻比较小，熔点比较高的D. 电阻比较大，熔点比较低的 返回5. ［2024·梧州模拟］小芊同学家的空气开关跳闸后，手动使它复位，但又立即跳闸，导致这种现象的原因不可能是( )AA. 电路中出现断路现象B. 电路中用电器总功率过大C. 电路中出现短路现象D. 空气开关的额定电流过小 返回6.三脚插头是家庭电路中____________（选填“有金属外壳”或“大功率”）的用电器使用的，家中的各三孔插座之间是____联的。有金属外壳并 返回 D 乙所示，为保证安全用电，下列说法正确的是( ) 返回 A. 照明灯的开关接在了零线与灯泡之间B. 用电器的总功率过大C. 电热水壶的内部电路短路D. 接入电热水壶的插座短路√ 返回 C  返回  甲 返回家庭电路进户线、电能表、总开关、保险设备、用电器和导线等安装开关接在火线上插座和各用电器并联三孔插座组成左零右火上接地
