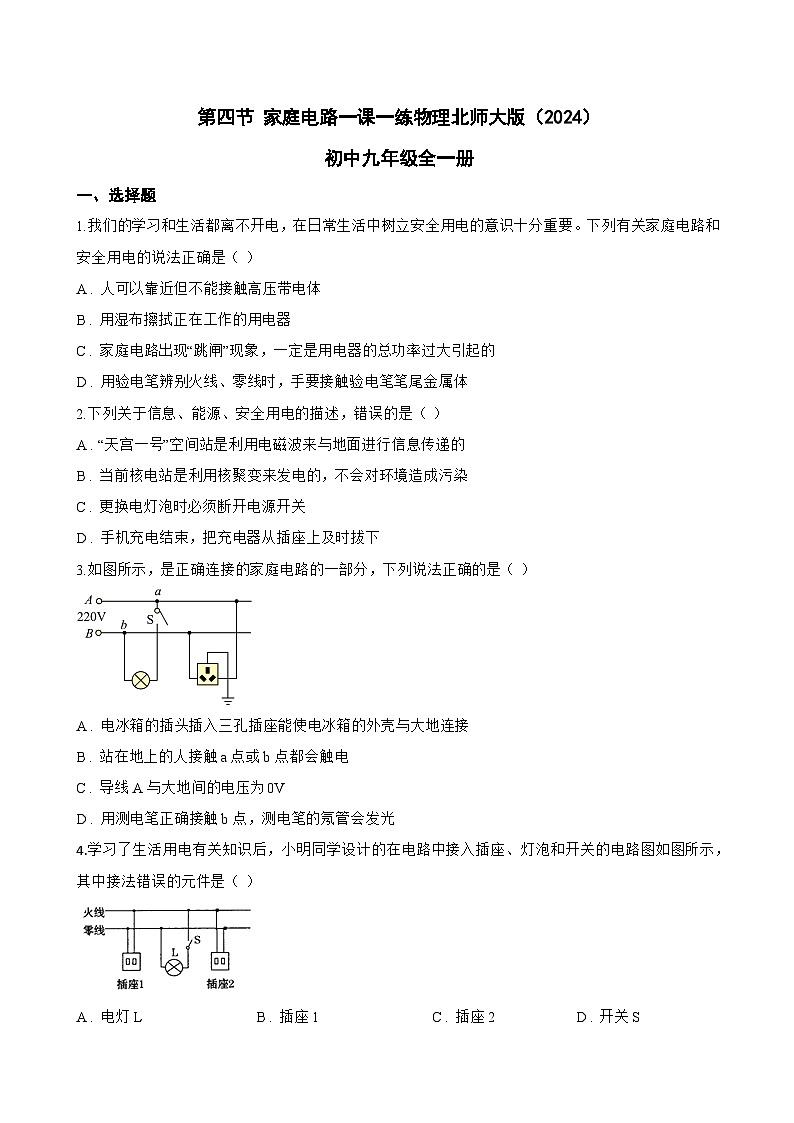

初中物理北师大版（2024）九年级全册（2024）第四节 家庭电路课后作业题

这是一份初中物理北师大版（2024）九年级全册（2024）第四节 家庭电路课后作业题，共11页。试卷主要包含了选择题，多选题，填空题，综合题等内容，欢迎下载使用。
1.我们的学习和生活都离不开电，在日常生活中树立安全用电的意识十分重要。下列有关家庭电路和安全用电的说法正确是（ ）
A . 人可以靠近但不能接触高压带电体
B . 用湿布擦拭正在工作的用电器
C . 家庭电路出现“跳闸”现象，一定是用电器的总功率过大引起的
D . 用验电笔辨别火线、零线时，手要接触验电笔笔尾金属体
2.下列关于信息、能源、安全用电的描述，错误的是（ ）
A . “天宫一号”空间站是利用电磁波来与地面进行信息传递的
B . 当前核电站是利用核聚变来发电的，不会对环境造成污染
C . 更换电灯泡时必须断开电源开关
D . 手机充电结束，把充电器从插座上及时拔下
3.如图所示，是正确连接的家庭电路的一部分，下列说法正确的是（ ）
A . 电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接
B . 站在地上的人接触a点或b点都会触电
C . 导线A与大地间的电压为0V
D . 用测电笔正确接触b点，测电笔的氖管会发光
4.学习了生活用电有关知识后，小明同学设计的在电路中接入插座、灯泡和开关的电路图如图所示，其中接法错误的元件是（ ）
A . 电灯L B . 插座1 C . 插座2 D . 开关S

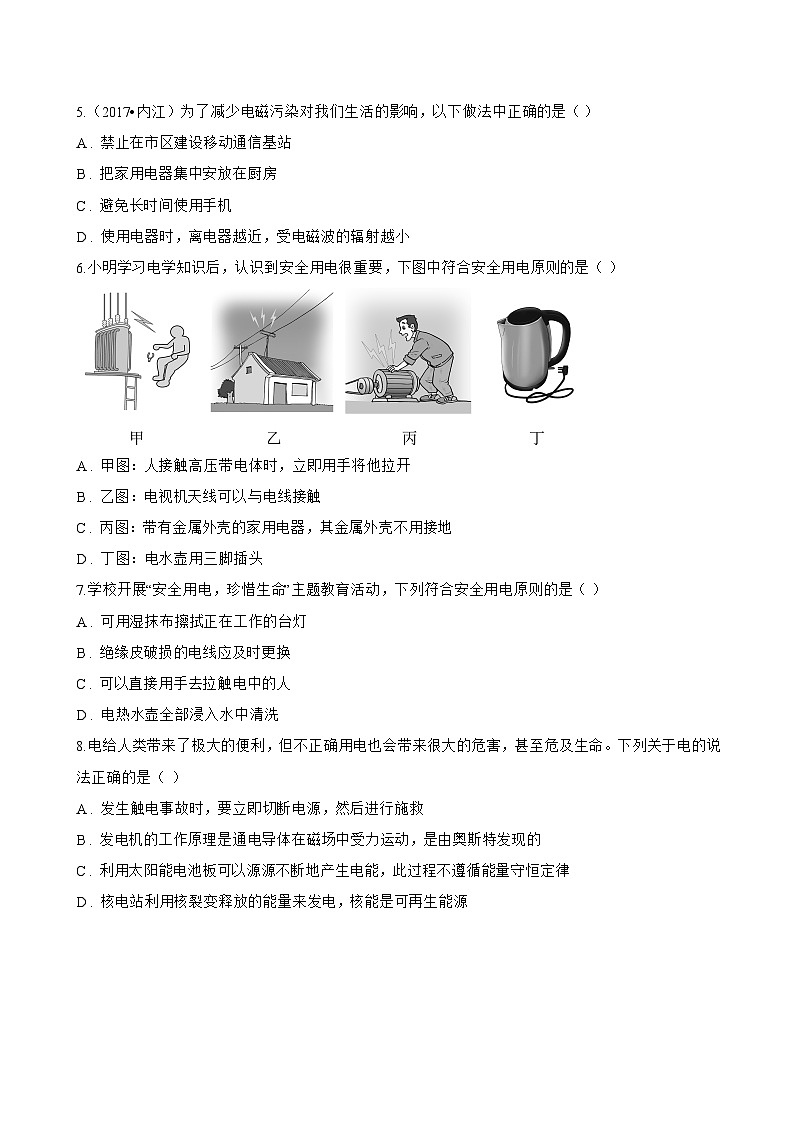

5.（2017•内江）为了减少电磁污染对我们生活的影响，以下做法中正确的是（ ）
A . 禁止在市区建设移动通信基站
B . 把家用电器集中安放在厨房
C . 避免长时间使用手机
D . 使用电器时，离电器越近，受电磁波的辐射越小
6.小明学习电学知识后，认识到安全用电很重要，下图中符合安全用电原则的是（ ）
A . 甲图：人接触高压带电体时，立即用手将他拉开
B . 乙图：电视机天线可以与电线接触
C . 丙图：带有金属外壳的家用电器，其金属外壳不用接地
D . 丁图：电水壶用三脚插头
7.学校开展“安全用电，珍惜生命”主题教育活动，下列符合安全用电原则的是（ ）
A . 可用湿抹布擦拭正在工作的台灯
B . 绝缘皮破损的电线应及时更换
C . 可以直接用手去拉触电中的人
D . 电热水壶全部浸入水中清洗
8.电给人类带来了极大的便利，但不正确用电也会带来很大的危害，甚至危及生命。下列关于电的说法正确的是（ ）
A . 发生触电事故时，要立即切断电源，然后进行施救
B . 发电机的工作原理是通电导体在磁场中受力运动，是由奥斯特发现的
C . 利用太阳能电池板可以源源不断地产生电能，此过程不遵循能量守恒定律
D . 核电站利用核裂变释放的能量来发电，核能是可再生能源

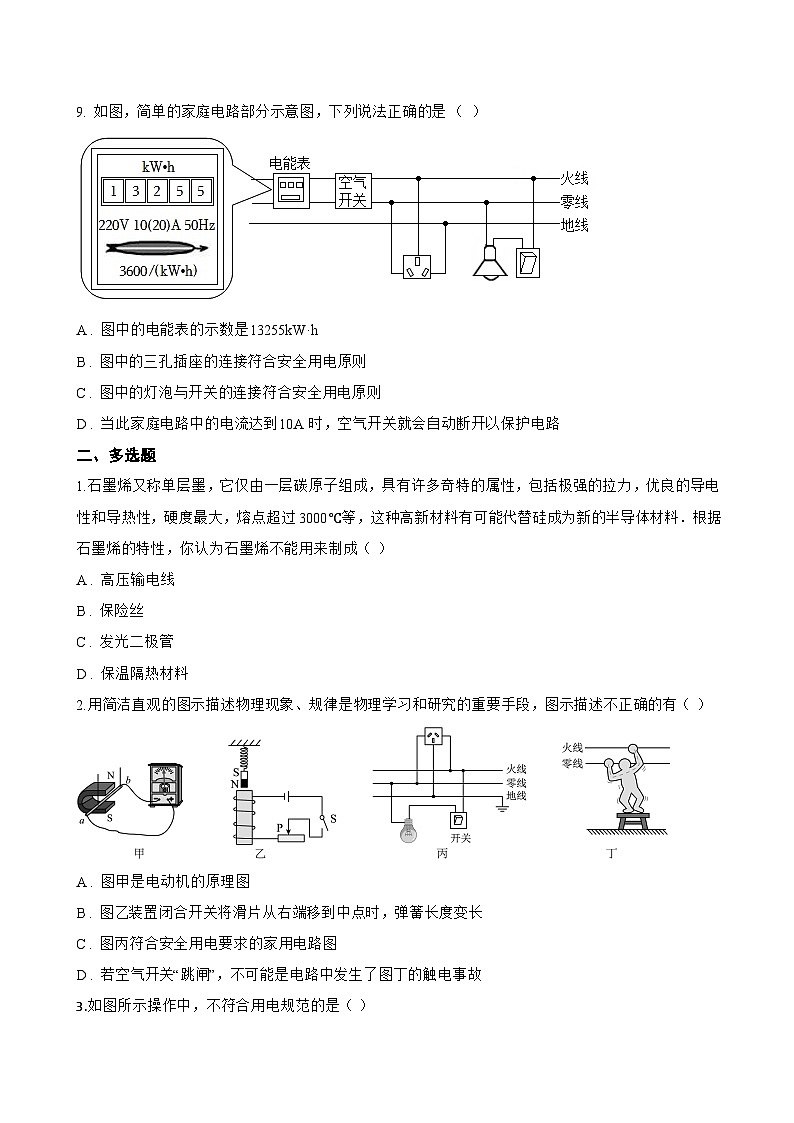

9. 如图，简单的家庭电路部分示意图，下列说法正确的是 （ ）
A . 图中的电能表的示数是13255kW·h
B . 图中的三孔插座的连接符合安全用电原则
C . 图中的灯泡与开关的连接符合安全用电原则
D . 当此家庭电路中的电流达到10A时，空气开关就会自动断开以保护电路
二、多选题
1.石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料．根据石墨烯的特性，你认为石墨烯不能用来制成（ ）
A . 高压输电线
B . 保险丝
C . 发光二极管
D . 保温隔热材料
2.用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段，图示描述不正确的有（ ）
A . 图甲是电动机的原理图
B . 图乙装置闭合开关将滑片从右端移到中点时，弹簧长度变长
C . 图丙符合安全用电要求的家用电路图
D . 若空气开关“跳闸”，不可能是电路中发生了图丁的触电事故
3.如图所示操作中，不符合用电规范的是（ ）
A . 甲图中，手握测电笔金属杆判断插座中是否有电
B . 乙图中，多个大功率用电器同时使用一个插座
C . 丙图中，直接用湿手去拔插头
D . 丁图中，有人触电无法切断电源时，立即用绝缘干木棍挑开电线
4.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
5.小杨在网上购买了一种“智能家居照明灯”，如图甲所示，其内部结构如图乙所示（电磁继电器线圈的电阻不计），光敏电阻阻值R 1的大小随光照强度的增加而减小。该“智能家居照明灯”的特点是在天暗时自动点亮，天亮时自动熄灭。保持电源电压U 0和光照强度不变时，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图丙所示。以下分析正确的是（ ）
A . 导线A连接家庭电路中的零线
B . 由丙图知，R1的阻值为20Ω
C . 滑动变阻器的最大阻值为120Ω
D . 控制电路消耗的最小功率为1.2W
6.用电安全是天大的事，在随州曾发生过这样一幕惨剧，在某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼竿触及电线，钓鱼者当场被电死，下列说法正确的是（ ）
A . 小鸟只能落在零线上，落在火线上同样会被电死
B . 钓鱼竿接触到了火线
C . 此高压线是裸导线，（导线外没有绝缘皮）
D . 钓鱼竿导电了
三、填空题
1.夏季雷雨天气较多，为避免遭受雷击，一定要在高大建筑上安装 ________ ．雷电具有高电压和大电流，能在瞬间放出巨大的能量，雷击易造成人身伤亡和其他损失．某次雷电的电流约3×10 4A，电压约2×10 8V，持续时间约0.002s，则这次雷击释放出的能量约 ________ J．
2.如图开关闭合后，电线燃烧起来，甲产生的原因是 ________ ．
3.根据以如图回答问题：
其中，做法不符合安全用电的是图 ________ ；利用惯性的是图 ________ ；利用伯努利原理的是图 ________ ．
4.人触电都是因为直接或间接的与 ________ 线接触，人体的安全电压不超过 ________ V．
5.我国家庭电路正常供电电压是 ________ V；家中电视机、电冰箱、电灯等用电器之间的连接方式是 ________ （选填“串”或“并”）联。
6.家庭电路触电事故都是人体直接或间接接触 ________ 线造成的；下列三个现象：①灯头里的两个线头相碰； ②插座中的两线头相碰； ③照明电路的开关里两线头相碰．其中可能引起保险丝熔断的是 ________ ．
7.小伟发现自家电能表的一个参数模糊了，如图所示，他想知道这个模糊数字是多少，只让额定功率为600W的电饭锅正常工作，电能表的转盘在5min内转了150转。5min内，电饭锅消耗的电能为 ________ kW⋅h ， 电能表中的一个模糊参数应该为 ________ r/kW·h。小伟又把一个手机充电器插入插座进行充电，空气开关就跳闸了，造成跳闸的原因是 ________ （选填“总功率过大”或“插头短路”）。
8.甘谷县冀城广场普通照明电路的电压是 ________ V
9.小黄利用家庭电能表（如图甲所示）测某家用电器的电功率时，将该用电器接入如图乙的插线板上。关闭其它用电器后，在测量过程中，小黄发现插线板上的指示灯坏了（不亮），用电器正常工作，则该指示灯与该插线板的插孔是 ________ 联。最终小黄数出该电能表的转盘在5min内转了60转，则该用电器的电功率是 ________ W。（忽略其它次要因素）
10.为了防止电流过大将用电器的核心部件烧毁，很多用电器都装有保险管，如图甲所示，乙、丙两图分别是两个保险管的截面图。若两管内保险丝的材料相同，长度相同，粗细不同，当乙、丙两保险管通过相同的电流时， ________ （选填“乙”或“丙”）保险丝更容易熔断。如果家庭电路中不安装 ________ （选填“空气开关”或“漏电保护器”），那么当电路发生短路时有可能会引起火灾。
四、综合题
1.空调扇是一种全新概念的风扇，兼具送风、制冷、取暖和净化空气、加湿等多功能于一身，以水为介质，可送出低于室温的冷风，也可送出温暖湿润的风。如图甲，在空调扇内部比传统风扇增加了冰盒、水盒，通过强力水泵的抽取，水分被输送到超强吸水纤维蒸发器中，在这里原本干热的空气就变得湿润凉爽了。
（1）某同学在研究了空调扇的结构图与说明书后，得出下列结论，其中不合理的是 ________ ；
A．说明书提示“请勿用湿手触碰开关”，是为了防止触电事故的发生
B．说明书提示“若机体出现异常高温需立即切断电源”，是为了防止电热损坏用电器
C．空调扇正常工作时，电动机线圈的热功率为66W
D．空调扇功率不大且外壳由塑料制成，因此可以使用两孔插座
（2）图乙是空调扇的简化电路，当接通电源时，指示灯L亮，空调扇处于待机状态，再闭合S，空调扇正常运转时，测出通过电动机支路的电流为250mA，待机状态下电路的功率为 ________ ；
（3）该同学通过下列步骤测量空调扇的实际功率：
A．关闭家里所有用电器，观察电能表读数为3718.5千瓦时；
B．打开空调扇，使其单独工作2h后关闭，此时电能表读数为3718.7千瓦时；
C．根据相关数据，可计算出空调扇的实际功率为 ________ W；
（4）空调扇底座安装了万向轮，方便移动，但在其他设计上存在缺陷，请写成一条： ________ 。
2.小明家新购置了一台电热水器，电热水器的铭牌如图甲所示．若自来水的温度是20℃，加满水后，小明将温控开关调到如图乙所示的位置．接通电源，加热指示灯亮；达到设定温度时，加热指示灯熄灭．请回答下列问题：（水的比热容c 水=4.2×10 3J/（kg•℃））
（1） 为了安全用电，该电热水器的电源线插头应该是图中的 ________ （A/B）图．该电热水器的使用说明书上特别提醒：“请勿在同一线路上使用大功率电器”是为了防止 ________
（2） 加热指示灯从亮到灭的过程中，电热水器中的水一共吸收了多少热量？
（3） 电热水器正常工作时，其发热电阻丝中的电流强度为多少？电阻为多少？
3.电工师傅常用一只额定电压为220V的灯泡L 0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S 1、S 2、S 3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：
（1） L 0不亮，说明该支路 ________ ．
（2） L 0正常发光，说明该支路 ________ ．
（3） L 0发光呈暗红色，说明该支路 ________ ．
4.运用知识解决问题：
（1） 小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．
答：使用空调后，电路中的总功率 ________ ，根据公式 ________ 可知，在 ________ 一定时，电路的总功率 ________ ，电路中的总电流 ， 导致保险丝烧断．
（2） 请你根据实物电路，在方框中画出电路图
（3） 某电铃的电阻为10Ω，正常工作时它两端的电压为4V，现把它接在9V的电源中，欲使它正常工作，应给它串联一个多大的电阻？
5.空气炸锅的工作原理是“高速空气循环技术”，它通过发热管来产生高温空气，然后用电动风机将高温空气吹到锅内加热食物，使热空气在封闭的空间内循环，利用食物本身的油脂煎炸食物，从而使食物脱水，表面变得金黄酥脆，达到煎炸的效果。所以，空气炸锅其实就是一个带风扇的烤箱。小乐经研究后画出了简化电路图。
（1）小乐研究使用说明书后，有以下认识，其中不合理的是 ________ 。
A.不要用潮湿的手插入或拔出电源插头，以免造成触电危险
B.空气炸锅使用过程中，为避免散热，可用毛巾将出风口覆盖
C.使用中或刚刚使用完后，请勿用手直接接触锅篮，以免高温烫伤
D.电源线绝缘层应具有良好的绝缘和耐高温性能，以保障使用安全
（2）小乐发现空气炸锅通常装有定时器，那么定时器应安装在图中的 ________ 点合适。（选填“a”、“b”、“c”或“d”）
（3）小乐在家中采用以下步骤测量空气炸锅的实际功率：
①测量开始前关闭家中所有用电器，记录智能电能表示数为1803.97kW·h；
②空气炸锅工作10分钟断开开关，记录智能电能表示数为1804.22kW·h；
③根据实验数据，计算空气炸锅工作的实际功率为 ________ W。
（4）根据电路图分析，如何改变发热管的温度： ________ 。
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
项目
参数
项目
参数
额定电压
220V
水箱容量
1L
额定功率
66W
蒸发量
0.5L/h
空机质量
7.5kg
电源线长度
0.8m
