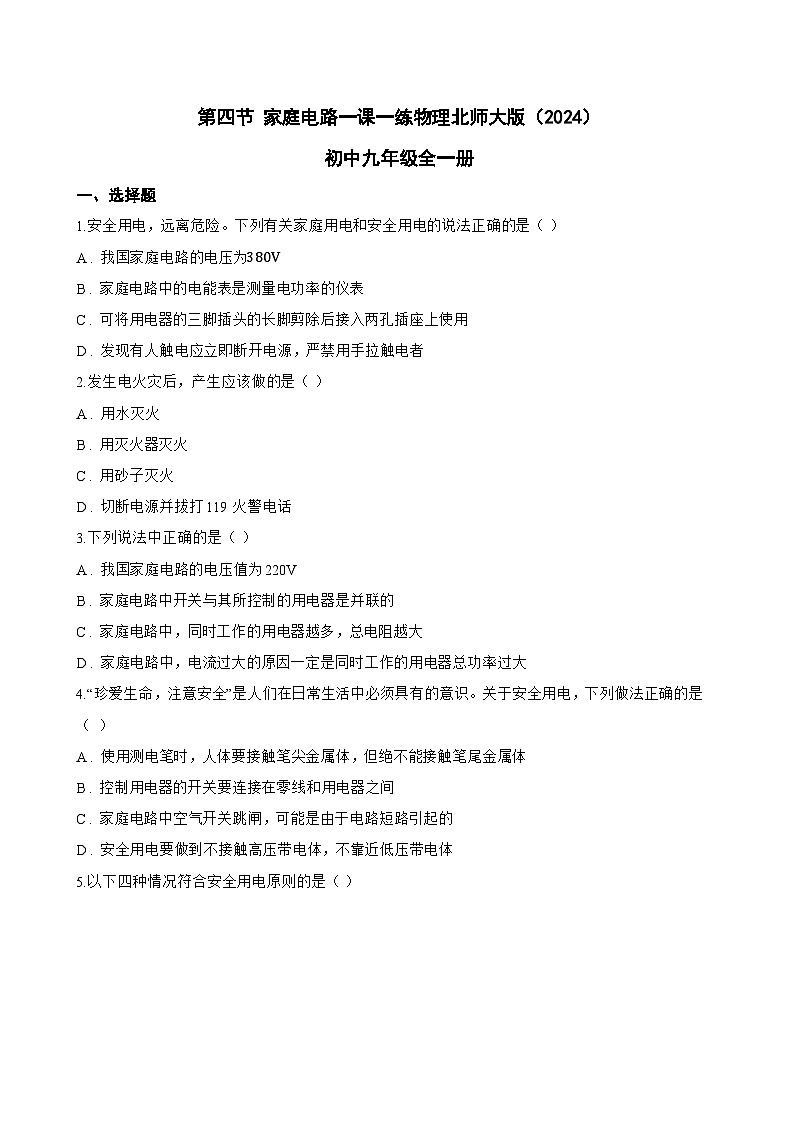

初中物理北师大版（2024）九年级全册（2024）第四节 家庭电路课后测评

这是一份初中物理北师大版（2024）九年级全册（2024）第四节 家庭电路课后测评，共9页。试卷主要包含了选择题，多选题，填空题，综合题等内容，欢迎下载使用。
1.安全用电，远离危险。下列有关家庭用电和安全用电的说法正确的是（ ）
A . 我国家庭电路的电压为380V
B . 家庭电路中的电能表是测量电功率的仪表
C . 可将用电器的三脚插头的长脚剪除后接入两孔插座上使用
D . 发现有人触电应立即断开电源，严禁用手拉触电者
2.发生电火灾后，产生应该做的是（ ）
A . 用水灭火
B . 用灭火器灭火
C . 用砂子灭火
D . 切断电源并拔打119火警电话
3.下列说法中正确的是（ ）
A . 我国家庭电路的电压值为220V
B . 家庭电路中开关与其所控制的用电器是并联的
C . 家庭电路中，同时工作的用电器越多，总电阻越大
D . 家庭电路中，电流过大的原因一定是同时工作的用电器总功率过大
4.“珍爱生命，注意安全”是人们在日常生活中必须具有的意识。关于安全用电，下列做法正确的是（ ）
A . 使用测电笔时，人体要接触笔尖金属体，但绝不能接触笔尾金属体
B . 控制用电器的开关要连接在零线和用电器之间
C . 家庭电路中空气开关跳闸，可能是由于电路短路引起的
D . 安全用电要做到不接触高压带电体，不靠近低压带电体

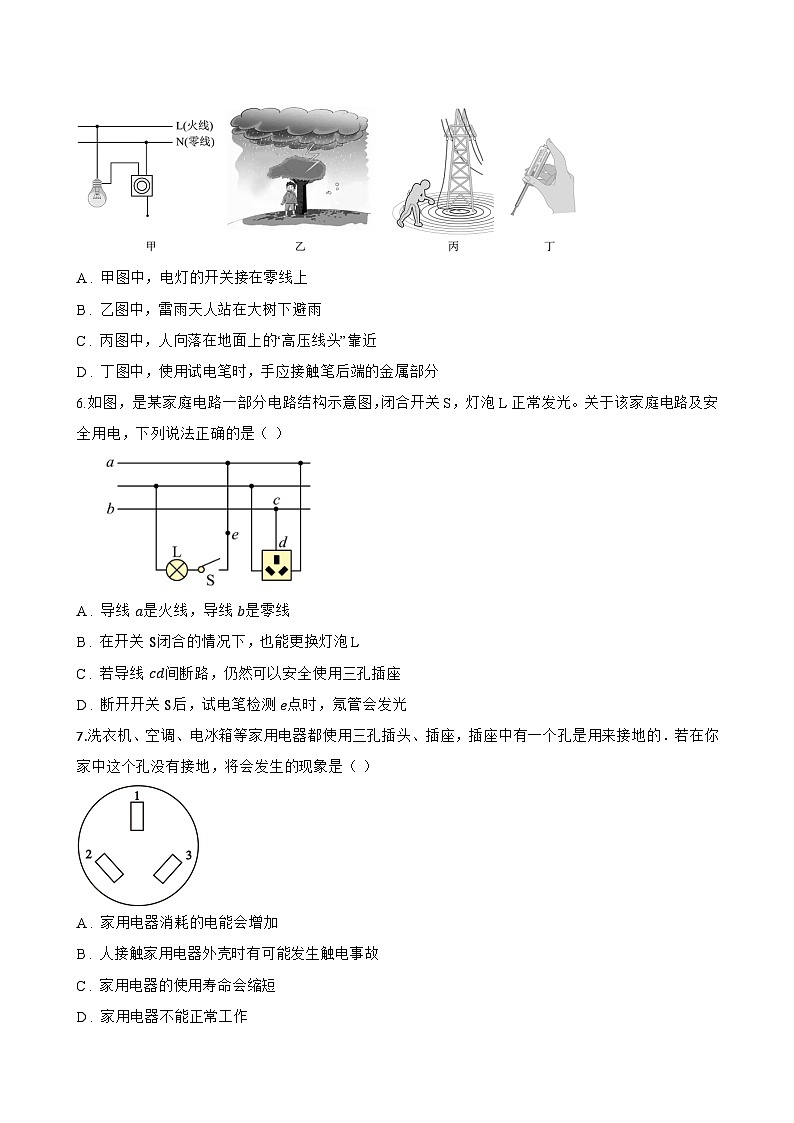

5.以下四种情况符合安全用电原则的是（ ）
A . 甲图中，电灯的开关接在零线上
B . 乙图中，雷雨天人站在大树下避雨
C . 丙图中，人向落在地面上的“高压线头”靠近
D . 丁图中，使用试电笔时，手应接触笔后端的金属部分
6.如图，是某家庭电路一部分电路结构示意图，闭合开关S，灯泡L正常发光。关于该家庭电路及安全用电，下列说法正确的是（ ）
A . 导线 a是火线，导线 b是零线
B . 在开关 S闭合的情况下，也能更换灯泡L
C . 若导线 cd间断路，仍然可以安全使用三孔插座
D . 断开开关 S后，试电笔检测 e点时，氖管会发光
7.洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的．若在你家中这个孔没有接地，将会发生的现象是（ ）
​
A . 家用电器消耗的电能会增加
B . 人接触家用电器外壳时有可能发生触电事故
C . 家用电器的使用寿命会缩短
D . 家用电器不能正常工作

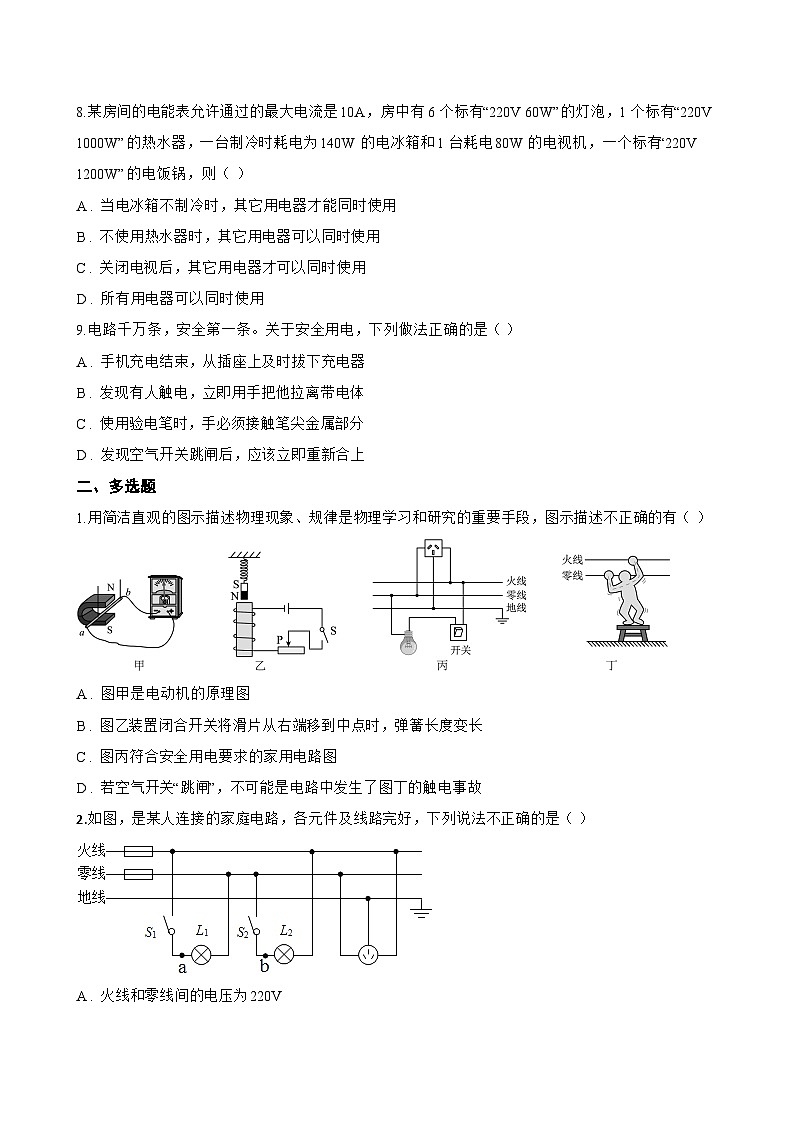

8.某房间的电能表允许通过的最大电流是10A，房中有6个标有“220V 60W”的灯泡，1个标有“220V 1000W”的热水器，一台制冷时耗电为140W的电冰箱和1台耗电80W的电视机，一个标有“220V 1200W”的电饭锅，则（ ）
A . 当电冰箱不制冷时，其它用电器才能同时使用
B . 不使用热水器时，其它用电器可以同时使用
C . 关闭电视后，其它用电器才可以同时使用
D . 所有用电器可以同时使用
9.电路千万条，安全第一条。关于安全用电，下列做法正确的是（ ）
A . 手机充电结束，从插座上及时拔下充电器
B . 发现有人触电，立即用手把他拉离带电体
C . 使用验电笔时，手必须接触笔尖金属部分
D . 发现空气开关跳闸后，应该立即重新合上
二、多选题
1.用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段，图示描述不正确的有（ ）
A . 图甲是电动机的原理图
B . 图乙装置闭合开关将滑片从右端移到中点时，弹簧长度变长
C . 图丙符合安全用电要求的家用电路图
D . 若空气开关“跳闸”，不可能是电路中发生了图丁的触电事故
2.如图，是某人连接的家庭电路，各元件及线路完好，下列说法不正确的是（ ）
​
A . 火线和零线间的电压为220V
B . 开关S1断开时，人接触a点会触电
C . 开关S2断开时，人接触b点会触电
D . 三孔插座即使不接地，用电器也可以正常工作，并且安全
3.小杨在网上购买了一种“智能家居照明灯”，如图甲所示，其内部结构如图乙所示（电磁继电器线圈的电阻不计），光敏电阻阻值R 1的大小随光照强度的增加而减小。该“智能家居照明灯”的特点是在天暗时自动点亮，天亮时自动熄灭。保持电源电压U 0和光照强度不变时，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图丙所示。以下分析正确的是（ ）
A . 导线A连接家庭电路中的零线
B . 由丙图知，R1的阻值为20Ω
C . 滑动变阻器的最大阻值为120Ω
D . 控制电路消耗的最小功率为1.2W
4.用电安全是天大的事，在随州曾发生过这样一幕惨剧，在某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼竿触及电线，钓鱼者当场被电死，下列说法正确的是（ ）
A . 小鸟只能落在零线上，落在火线上同样会被电死
B . 钓鱼竿接触到了火线
C . 此高压线是裸导线，（导线外没有绝缘皮）
D . 钓鱼竿导电了
5.关于厨房中的物理现象，以下说法中正确的是（ ）
A . 电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
B . 用高压锅煮饭熟得快是因为高压锅内气压大，水的沸点低
C . 洗碗时“油珠”漂在水面上，其原因是油的密度比水小
D . 工作着的电饭锅与抽油烟机的连接方式为并联
6.“从生活走向物理，从物理走向社会”是我们学习物理的基本理念。根据你所学的知识判断图中不正确的是（ ）
A . 图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连
B . 只要拿着试电笔接触火线，其内部的氖管就会发光
C . 图中带开关的灯泡和三脚插座的接法是错误的
D . 图中的灯泡、两脚插座是并联关系
7.如图所示操作中，不符合用电规范的是（ ）
A . 甲图中，手握测电笔金属杆判断插座中是否有电
B . 乙图中，多个大功率用电器同时使用一个插座
C . 丙图中，直接用湿手去拔插头
D . 丁图中，有人触电无法切断电源时，立即用绝缘干木棍挑开电线
8.石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料．根据石墨烯的特性，你认为石墨烯不能用来制成（ ）
A . 高压输电线
B . 保险丝
C . 发光二极管
D . 保温隔热材料
9.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
10.以下关于电与磁的描述中，说法正确的是（ ）
A . 图甲中多个大功率用电器同时使用容易引起火灾
B . 图乙中开关、保险盒的连接符合安全用电原则
C . 图丙可探究影响通电导体在磁场中受力方向的因素
D . 图丁中的装置可用来探究电动机的工作原理
三、填空题
1.甘谷县冀城广场普通照明电路的电压是 ________ V
2.生活经验告诉我们，家庭中的电灯、冰箱等电器之间的连接方式是 ________ （选填“并”或“串”）联；冰箱的电源插座都用三孔插座，三脚插头的 ________ （选填“火线”、“零线”或“地线”）脚应与冰箱的金属外壳相连。
3.对人体安全电压为 ________ ，高压触电有高压电弧触电和 ________ 电压触电．
4.引起电路中的电流超过规定值的原因，可能是电路连接用电器总功率过大，也可能发生了 ________ ．避免电流超过电线规定值引起火灾的一种好方法，是在电路中串接 ________ ．
5.2015•雅安）家庭电路中，电冰箱、洗衣机等家用电器的电源插座都用三孔插座，为了安全用电，三脚插头的接地脚应与用电器的 ________ 相连．
四、综合题
1.物理学科实践小组对如图甲所示的传统管线饮水机进行研究，发现它通过把水仓内的水加热到设定温度来供人饮用。如图乙是饮水机工作原理图，其中S是自动温控开关，当水的温度低于设定的最低温度值时，通过温控开关控制饮水机处于加热状态；当水的温度达到设定的最高温度值时，通过温控开关控制饮水机处于保温状态，如此反复。R 1是定值电阻，R 2是阻值不变的电热丝。该饮水机的部分参数如下表所示。
（1）同学们研究饮水机使用说明书和工作原理后，有以下认识，其中不合理的是： ________ ；
A.安装传统管线饮水机，应距墙一定的距离，有利于通风散热
B.尽管饮水机功率不太大且外壳由塑料制成，也需使用三孔插座供电
C.“使用时插头要充分插入插座”，若插头外露可能会导致触电事故
D.水仓水温达到95℃，开关S接到触点1，灯L2亮，饮水机开始保温
（2）同学们发现当饮水机水仓内水温度低于85℃时，饮水机就重新加热，循环往复将水仓内水温控制在85~95℃之间。同学们测得水从85℃上升到95℃所需的加热时间为3min，咨询到电费单价为0.5元/kW•h，则单独计算反复加热烧开水仓内的水100次所花的电费为元。如果水仓里没有水了，就会有干烧损坏部件的危险。为了避免此危险的发生，请你从安全用电的角度给出一个合理的建议： ________ ；
（3）为了比较“切断电源8小时后一次加热至95℃”和“8小时内保温状态下反复加热”两种情况下消耗的电能，在没有电能表的情况下，除提供的上述信息外还需测量水从室温上升到95℃所需的加热时间和 ________ 。
2.小明的妈妈在厨房炒辣椒时，在卧室的小明也能被“辣椒”呛的眼泪直流，这时妈妈为了尽快的消除空气的“辣味”，于是打开了家中的电扇，以加快空气的流通．
请你根据相关的物理知识，回答下列问题：
（1） 为什么在卧室也能被“辣椒”呛的眼泪直流？
（2） 电扇工作时发生什么样的能量转换？
（3） 电扇与家庭中其它的用电器是如何连接的？
3.运用知识解决问题：
（1） 小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．
答：使用空调后，电路中的总功率 ________ ，根据公式 ________ 可知，在 ________ 一定时，电路的总功率 ________ ，电路中的总电流 ， 导致保险丝烧断．
（2） 请你根据实物电路，在方框中画出电路图
（3） 某电铃的电阻为10Ω，正常工作时它两端的电压为4V，现把它接在9V的电源中，欲使它正常工作，应给它串联一个多大的电阻？
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
额定电压
220V
加热功率
550W
保温功率
50w
热水出水温度
85~95℃
