初中物理教科版（2024）九年级上册（2024）第3章 简单电路第3节 电路的连接课后作业题

这是一份初中物理教科版（2024）九年级上册（2024）第3章 简单电路第3节 电路的连接课后作业题，共14页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

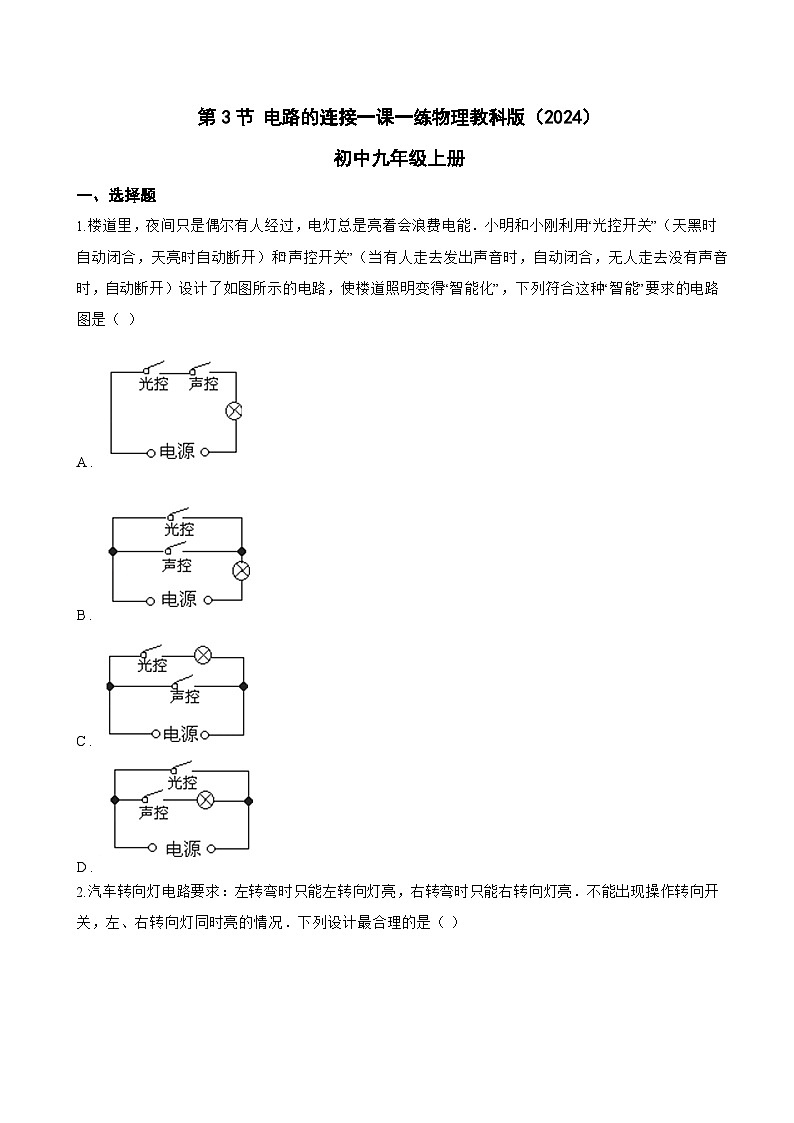

1.楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走去发出声音时，自动闭合，无人走去没有声音时，自动断开）设计了如图所示的电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（ ）
A .
B .
C .
D .

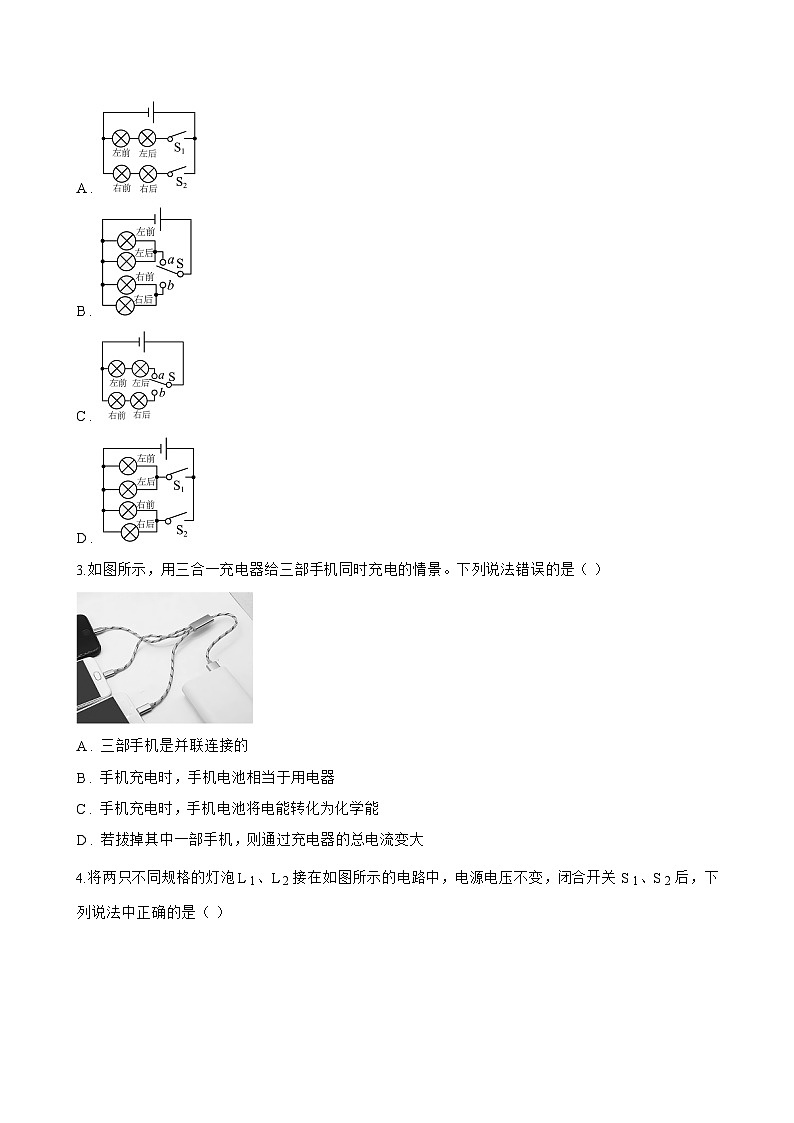

2.汽车转向灯电路要求：左转弯时只能左转向灯亮，右转弯时只能右转向灯亮．不能出现操作转向开关，左、右转向灯同时亮的情况．下列设计最合理的是（ ）
A .
B .
C .
D .
3.如图所示，用三合一充电器给三部手机同时充电的情景。下列说法错误的是（ ）
A . 三部手机是并联连接的
B . 手机充电时，手机电池相当于用电器
C . 手机充电时，手机电池将电能转化为化学能
D . 若拔掉其中一部手机，则通过充电器的总电流变大

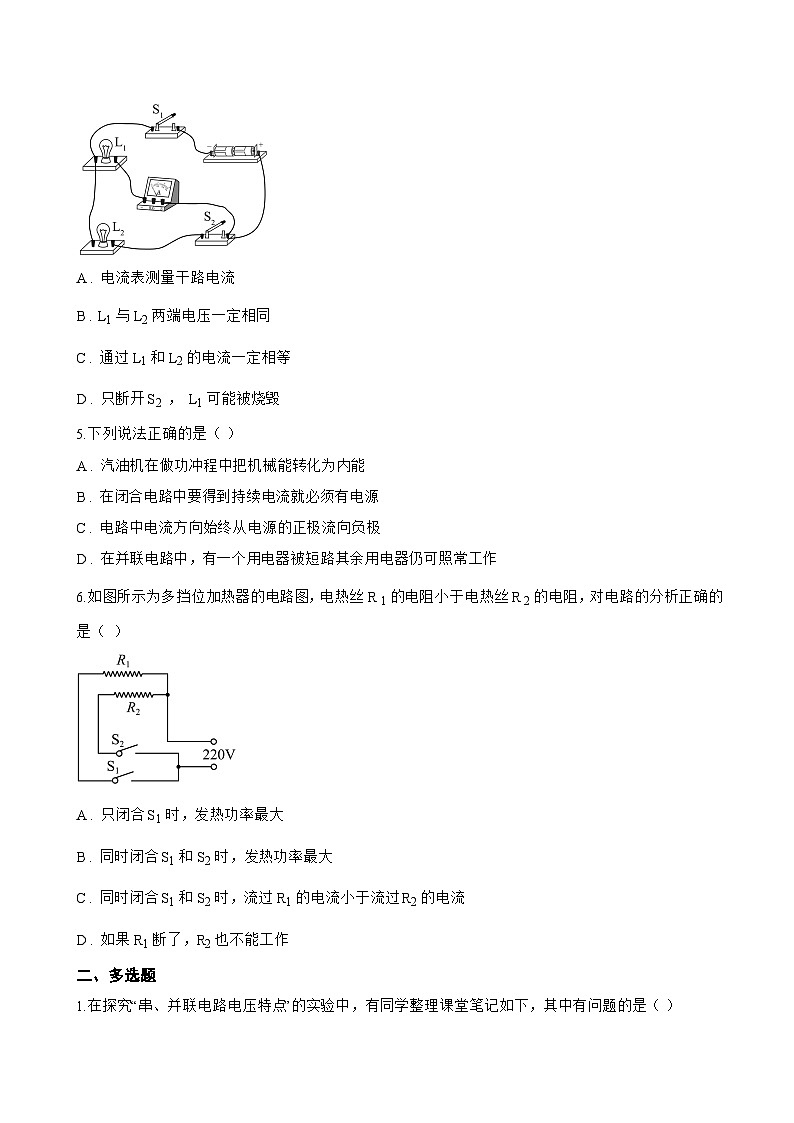

4.将两只不同规格的灯泡L 1、L 2接在如图所示的电路中，电源电压不变，闭合开关 S 1、S 2后，下列说法中正确的是（ ）
A . 电流表测量干路电流
B . L1与L2两端电压一定相同
C . 通过L1和L2的电流一定相等
D . 只断开S2 ， L1可能被烧毁
5.下列说法正确的是（ ）
A . 汽油机在做功冲程中把机械能转化为内能
B . 在闭合电路中要得到持续电流就必须有电源
C . 电路中电流方向始终从电源的正极流向负极
D . 在并联电路中，有一个用电器被短路其余用电器仍可照常工作
6.如图所示为多挡位加热器的电路图，电热丝R 1的电阻小于电热丝R 2的电阻，对电路的分析正确的是（ ）
A . 只闭合S1时，发热功率最大
B . 同时闭合S1和S2时，发热功率最大
C . 同时闭合S1和S2时，流过R1的电流小于流过R2的电流
D . 如果R1断了，R2也不能工作
二、多选题
1.在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（ ）
A . 在连接电路过程中，开关要保持断开状态
B . 在不确定待测电压时，应该先采用小量程试触
C . 测量时，应该尽量选取不同规格的灯泡多次实验
D . 电压表应该与待测用电器并联
2.一种声光报警器如图所示电路，下列说法正确的是（ ）
​
A . 闭合开关S1 ， 电灯和电铃串联，电流先流过电灯后流入电铃
B . 闭合开关S1 ， 电灯和电铃串联，通过电灯和电铃的电流一样大
C . 闭合开关S1和S2 ， 电灯和电铃并联，灯亮铃响
D . 闭合开关S1和S2 ， 电灯和电铃并联，灯亮铃不响
3.在电学实验操作中，正确的是（ ）
A . 在连接电路过程中，开关应当是断开的
B . 不允许直接用导线将电源的正、负极连接起来
C . 测量电流大小时，电流表应当串联在被测电路中
D . 测量电压大小时，电压表应当与被测电路并联
4.如图，关于开关的控制作用，下列说法正确的是（ ）
A . 当S1、S2都闭合时，灯L2、L3发光
B . 只闭合S2 ， 灯L1、L3不发光
C . 只让灯L3发光，应该只闭合S1
D . 当S1、S2都断开时，灯L1、L2发光
5.琪琪设计并画出了如图所示的电路图。关于该电路图，下列说法正确的是（ ）
A . 闭合S2 ， 断开S1、S3时，灯L1和L2串联
B . 闭合S1、S3 ， 断开S2时，灯L1和L2都能发光
C . 闭合S1、S2 ， 断开S3时，L1和L2并联
D . 闭合S2、S3 ， 断开S1时，只有L1发光
6.假期小明到博物馆参观时，发现许多名贵的古董没有保护罩，直接陈列在展台上，管理员向游客们介绍他们的双重防盗系统，只要有人靠近展台，就会触发隐藏在展台周围踏板下面的开关S 1 ， 报警铃就会响起；只要将古董取走，无论人是否靠近展台，都会触发藏在古董底部的开关S 2 ， 报警铃也会响起．爱动脑筋的小明设计了一些防盗电路，能实现以上功能的电路图为（ ）
A . 踩踏板时S1闭合，取古董时S2闭合
B . 踩踏板时S1闭合，取古董时S2断开
C . 踩踏板时S1断开，取古董时S2断开
D . 踩踏板时S1断开，取古董时S2闭合
三、填空题
1.图甲是一种电热手袋，其结构示意图如图乙所示。正常情况下，专用插头插入电源时，插头上的红色指示灯L会亮，发热体R给袋内的水加热。由图乙可知，红色指示灯L和发热体R之间的连接方式是 ________ 。电流通过发热体R会使其温度升高，这种现象叫做电流的 ________ 效应。电流是通过 ________ 的方式使发热体R的内能增加，电热手袋是通过 ________ 的方式使手的内能增加。
2.家庭电路中的电风扇、洗衣机、电视机、电冰箱等用电器与电灯之间的连接方式是 ________ 联，开关与其控制的用电器之间的连接方式是 ________ 联。
3.汽车在转向前，司机会拨动转向横杆，汽车同侧的前、后两个转向灯就会同时亮起，另一个仍能正常工作，则这两个转向灯的连接方式为 ________ 联；教室中的电灯和控制它的开关是 ________ 联的。（均填“串”或“并”）
4.图甲是办公室常见的便携式养生壶，正常工作电压为220V，其底座的加热器有加热和保温两个挡位，其简化电路图如图乙，已知 R 1的电阻为220Ω。当双触点开关S接触1和2时为保温挡，正常工作1分钟电流产生的热量为 ________ J；当调节到加热挡时，电阻 R 1和 R 2 ________ 联接入电路。
5.小明在做实验时，先连成如图所示的电路，通过断开、闭合开关，观察灯泡亮暗情况，体会电路中开关的控制作用，只拆掉导线a，闭合开关 S1、 S2 ， 则灯 ________ 能发光；只拆掉导线b，闭合开关 S1、 S2 ， 则灯 ________ 能发光（两个空均选填“ L1”或“ L2”或“ L1和 L2”）
6.龙马潭区各初中在进行室内大课间训练时，各班有线扬声器是同时开播同时停播的。它们的连接方式是 ________ 联，原因是它们 ________ （选填“能”或“不能”）独立工作。
7.复学后我们来到教室上课，教室内照明电灯正常工作时的电压为 ________ V，开关与灯之间 ________ 是（选填“串联”或“并联”）连接的。
8.LED灯已广泛应用于展示台装饰、居家照明、城市夜景美化等，制作LED灯的材料是 ________ （选填“半导体”或“超导体”）。如图为某学校电子屏中滚动播放的标语，其显示屏中的“增”字有一部分未显示出来，其它部分正常发光，由此可知，未发光部分与其它部分建设和谐校园之间是 ________ 联的。
四、实验探究题
1.在测量“小灯泡正常发光时的电阻”的实验中，选用电压恒为6V的电源，额定电压“3.8V”的小灯泡．如图甲中是未连接完整的实验电路．
（1） 请你用笔画线代替导线，将图甲所示的实物电路连接完整．（要求：滑动变阻器的滑片P向A端移动时小灯泡变暗，连线不能交叉）
（2） 闭合开关后，调节滑动变阻器的滑片P，当电压表示数为 ________ V时，小灯泡正常发光．此时电流表的示数如图乙所示，则灯泡正常发光的电阻是 ________ Ω．
（3） 若实验时，上述电路中仅电压表 上标有“15V”的接线柱已损坏，且暂无条件修复．在不更换器材的情况下为了能继续完成实验，你的方法是： ________ ．
2.小明和小强做“探究并联电路的电流特点”的实验时未连好电路，实验器材有电池两节、开关S一个，电流表一只，两个灯泡L 1和L 2。现要求灯L 1和灯L 2并联，开关作为总开关，且电流表测灯L 2中的电流。
（1） 按照要求设计并将电路图画在上面虚线框内，并标出电流表的“+”、“-”接线柱 ________ ；
（2） 按要求正确连接好电路后，闭合开关，电流表的示数如图甲所示，则流经灯泡L 2的电流为 ________ A。
（3） 在这个电路中，用电流表测干路中的电流时，电流表的示数如图乙所示，则灯L 1中的电流为 ________ A。
3.小明利用如图所示电路图“探究并联电路中干路电流与各支路电流的关系”；
（1） 小明应选择两个规格 ________ （选填“相同”或“不相同”）的灯泡做实验；
（2） 闭合开关后，电流表的示数如图乙所示，则电流表的示数为： ________ A；
（3） 实验后得到如上表的数据，多次测量的目的是 ________ （选填“寻找普遍规律”或“减小实验误差”）；
（4） 分析实验数据得出结论是在并联电路中电流规律 ________ （用I A、I B、I C表示）；
（5） 在测C点电流时，发现灯L 1发光，灯L 2不发光，电流表指针偏转。那么原因可能是______。
A . 灯L1开路 B . 灯L1开路 C . 灯L2断路 D . 灯L2短路
五、计算题
1.小明设计了一个并联电路，如下图所示，图中已连好部分电路，缺少2根导线；
（1）请用笔画线代替导线，使其符合要求：灯L1和灯L2并联，开关控制整个电路，A1测干路电流，A2测灯L1的电流；
小明在连接好的电路中，开关闭合后，电压表示数为3V，电流表A1示数为0.5A，电流表A2示数为0.3A，求：
（2）电源电压U和灯泡L2两端的电压U2；
（3）灯泡L2两端的电压U2与通过L2的电流I2的比值。
2.如图甲，是一款智能型电饭锅，其简化电路如图乙所示，R 1、R 2是电热丝，通电时就产生热量，R 1的阻值为110Ω，通过单独或同时闭合开关S 1、S 2 ， 实现低温、中温、高温三个挡位间的切换，该电饭锅的有关参数如表所示，忽略温度对电热丝阻值的影响，电饭锅正常工作。则：
（1）用高温挡加热时，电路中电流的大小为多少A？
（2）电热丝R2的阻值为多少Ω？
3. 某地区利用当地丰富的太阳能资源发电，供生产生活使用。
（1） 小明家将太阳能转化的电能储存到电源中，给热水壶和电暖气供电。开关 S控制电路中所有用电器，开关 S1控制热水壶的加热电阻 R1(“ 220V 484W” ) ， 开关 S2控制电暖气的加热电阻 R2(“ 220V 2420W” )。闭合所有开关， R1、 R2同时工作， R1每分钟放出 2.4×104J的热量，求 R2的实际功率； (R1和 R2的阻值不随温度变化 )
（2） 已知在一段时间内，垂直于太阳光的 1m2面积上每 1秒接收的太阳能为 500J ， 如图所示，太阳光与水平面夹角为 60°、面积为 4m2的太阳能电池板竖直放置。太阳能电池板将太阳能直接转化为电能的效率为 20% ， 求 1分钟内通过该太阳能电池板获得的电能。
4.按照题目要求作图：
（1） 如图甲所示是光纤传输的原理图，画出光信号从一端传播到另一端的路径图．
（2） 根据图乙中给出的已知条件，画出螺线管的绕法．
（3） 小明想自己制作一个楼梯门铃，准备的器材有：电池组、一个电铃、一个电动机、开关导线若干．要求：当楼下有人按开关时时，楼上的门铃响，他可以通过室内的开关来控制开门的电动机、请你在图丙方框内画出小明设计的电路图．
六、综合题
1.某科技小组设计了一个自动雨刮器控制系统，其刮水的速度能够随着雨量的大小而相应地发生变化，雨停后，刮水器自动停止工作；如图所示，图a是由一组手指状平行金属线组成的雨水检测网器件，图b是自动控制系统的模拟电路；
（1）将检测网竖立并浸入雨水中不同深度处进行实验，记录数据如下：
①雨水检测金属网在电路中起到的作用更类似于 ________ （选填“开关”或“滑动变阻器”）；
②根据表中的现象和数据，解释刮水器刮水的速度能够随着雨量的大小而相应地发生变化的原因是雨量变大，检测金属网浸入雨水部分变大， ________ ；
（2）活动小组发现无雨水时，电动机不能工作，无法实现无雨时车窗的清洗，于是增加了一个电路元件改进了电路，将“”和“增加的元件”连入电路ab间，绘制在图c中； ________
（3）根据活动小组的上述设计，无雨水时能不能改变刮水器刮水的速度？ ________ 。
2.阅读短文，回答下列问题：
节日里挂的小彩灯，有些彩灯灯丝熔断了，其他小彩灯依然能继续工作。这是因为彩灯内部灯丝的结构与一般的灯不同，如图乙所示，彩灯灯丝下边多并联了一段涂有氧化铜的细金属丝R，R上有一层绝缘物质，正常情况下金属丝不导电。当有一个彩灯灯丝熔断了，其他彩灯会瞬间熄灭，导致这个灯泡两端的电压改变，进而瞬间击穿那段细金属丝的氧化铜涂层，接着金属丝导电，断路处就会导通，其他灯泡就能继续工作了，且亮度变亮。
（1） 如图甲所示，如果取下任意一盏小彩灯，闭合开关后发现全部小彩灯均不发光，可知小彩灯是 ________ （选填“串联”或“并联”）接入电路的，当这串小彩灯正常工作时，用电流表测出电源插头处的电流为220mA，则经过第10盏小灯的电流为 ________ mA。
（2） 如图甲，当灯丝断开后，细金属丝上的绝缘物质被击穿，形成通路；此时其他灯两端电压会 ________ （选填“变大”“变小”或“不变”）。
（3） 有时候，小彩灯能实现不同颜色交替闪烁，某小组利用双金属片实现了温度较高时红灯亮，温度较低时绿灯亮，如图丙所示。双金属片也称热双金属片，由于组合的两片金属受热时膨胀程度不同，当温度变化时，两片金属因形变程度不同造成双金属片的弯曲。已知铜的热胀冷缩程度大于铁的热胀冷缩程度，平直的铜铁双金属片遇冷后将向 ________ （选填“铜”或“铁”）片方向弯曲。
3.开关是用于控制电路通与断的基本电路元件，不同类型开关、不同的连接方式，可使电路发挥不同功能。
（1） 如图所示的电路，通过开关S 1、S 2的断开与闭合可使两灯组成串联或并联电路（S 2为单刀双掷开关）。如果仅使L 1发光，开关S 1、S 2应怎样连接？ ________ 。
（2） 用电器可以并联或串联，开关也能并联或串联，从而达到不同的控制效果。卖衣服的商场有两个试衣间，如果两个试衣间都有人（锁门——门插销相当于一个开关闭合），则入口处“有人”指示灯亮起；如果两个试衣间都没有人或只有一间有人时，指示灯不亮。则此电路的两个开关应该是 ________ （选填“串联”或“并联”）。
（3） 以下情景中开关也需如此安装的有 ____；
A . 楼道里的电灯，夜间有人走动发出声音时会亮
B . 卧室门口有开关，床头也有开关，都能单独控制卧室里灯的亮与灭
C . 电取暖器除了电源开关，里有还有保护装置，也相当于一个开关，运行的取暖器倾倒时，这个开关会断开，取暖器停止工作，避免危险发生
D . 烟雾报警器有两个触发开关，一个是探测烟雾的，浓度达到一定程度，开始报警；另一个是探测温度的，温度达到一定的程度，也会开始报警
（4） 电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，开关闭合使冰箱里的照明灯发光；当冰箱门关闭时，弹簧被压缩，开关断开使冰箱里的照明灯熄灭。下图中符合要求的电路是 ________ 。
次数
IA/A
IB/A
IC/A
1
0.22
0.28
0.5
2
0.20
0.31
0.5
3
0.26
0.24
0.5
额定电压
220V
电功率
低温挡
440W
中温挡
高温挡
1320W
检测浸入雨水中部分
未浸入
13浸入
23浸入
全部浸入
电流表的示数/A
0
0.16
0.20
0.32
