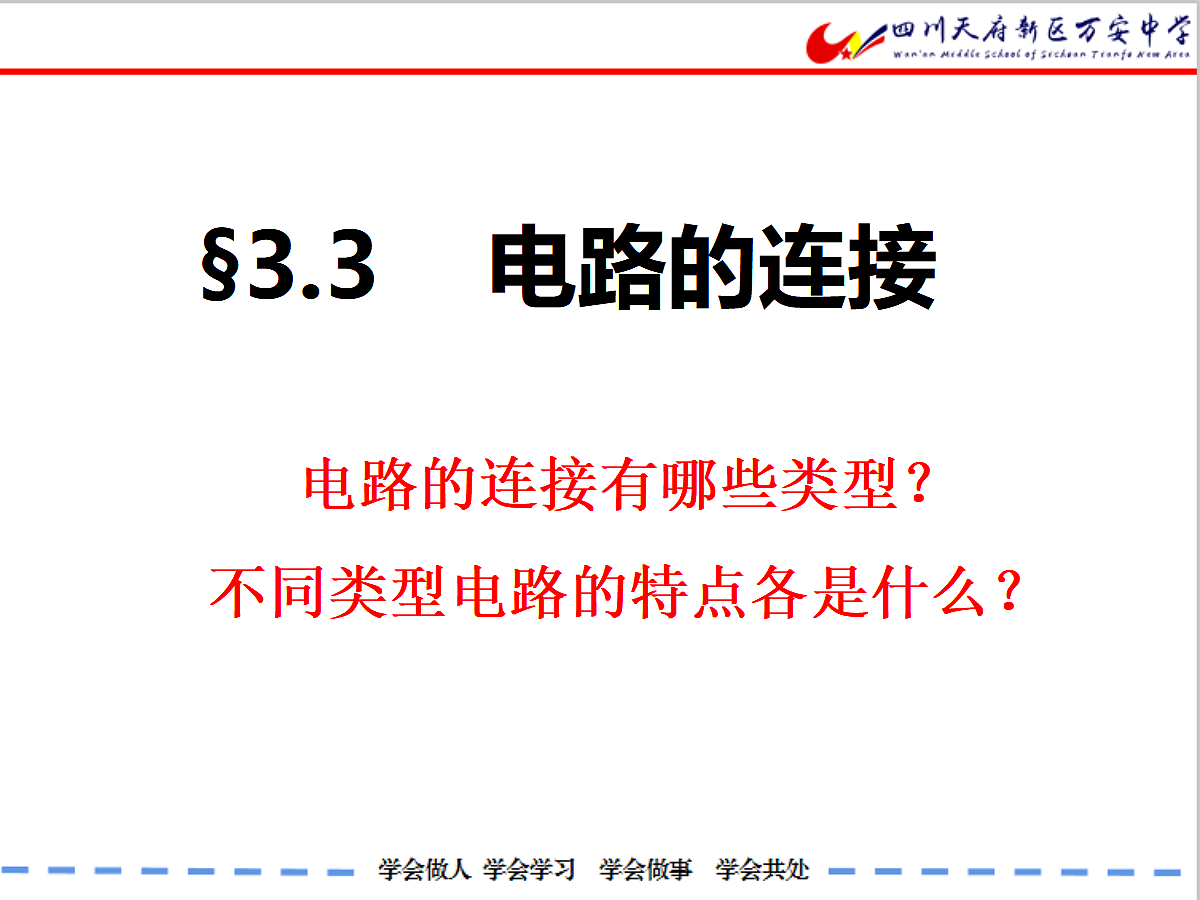

§3.3 电路的连接
电路的连接有哪些类型？不同类型电路的特点各是什么？
思考1：教室内的一列灯总是同时亮同时灭，这些灯是怎样连接的呢？

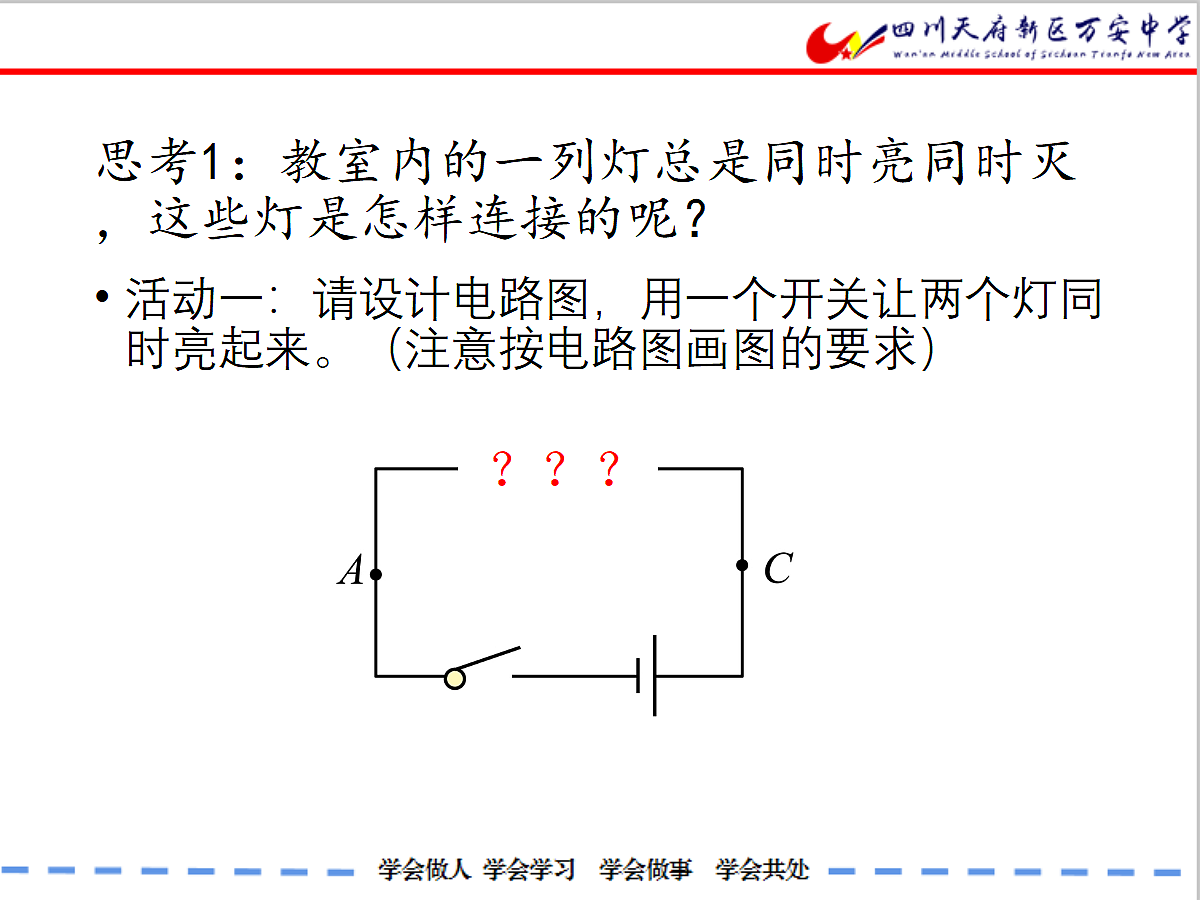

活动一：请设计电路图，用一个开关让两个灯同时亮起来。（注意按电路图画图的要求）
串联电路：用电器首尾顺次连接的电路。
并联电路：用电器并列连接（首首连，尾尾连）的电路。
想一想:两种连接方法中，两个小灯泡的接法有何不同?
请判断下列电路图中用电器的连接方式。
2.开关的作用与位置是否有关？
实验探究一：串联电路特点
1.取下一个灯泡，是否影响其他灯泡的工作？
在串联电路中，各用电器是否互相影响呢?
3.一个灯泡短路，是否影响其他灯泡的工作？
实验探究二：并联电路特点
在并联电路中，各用电器是否互相影响呢?
活动二：分组实验，分别对串并联电路按以上3个问题进行探究，并记录实验现象。
温馨提示：连接电路时，断开开关。

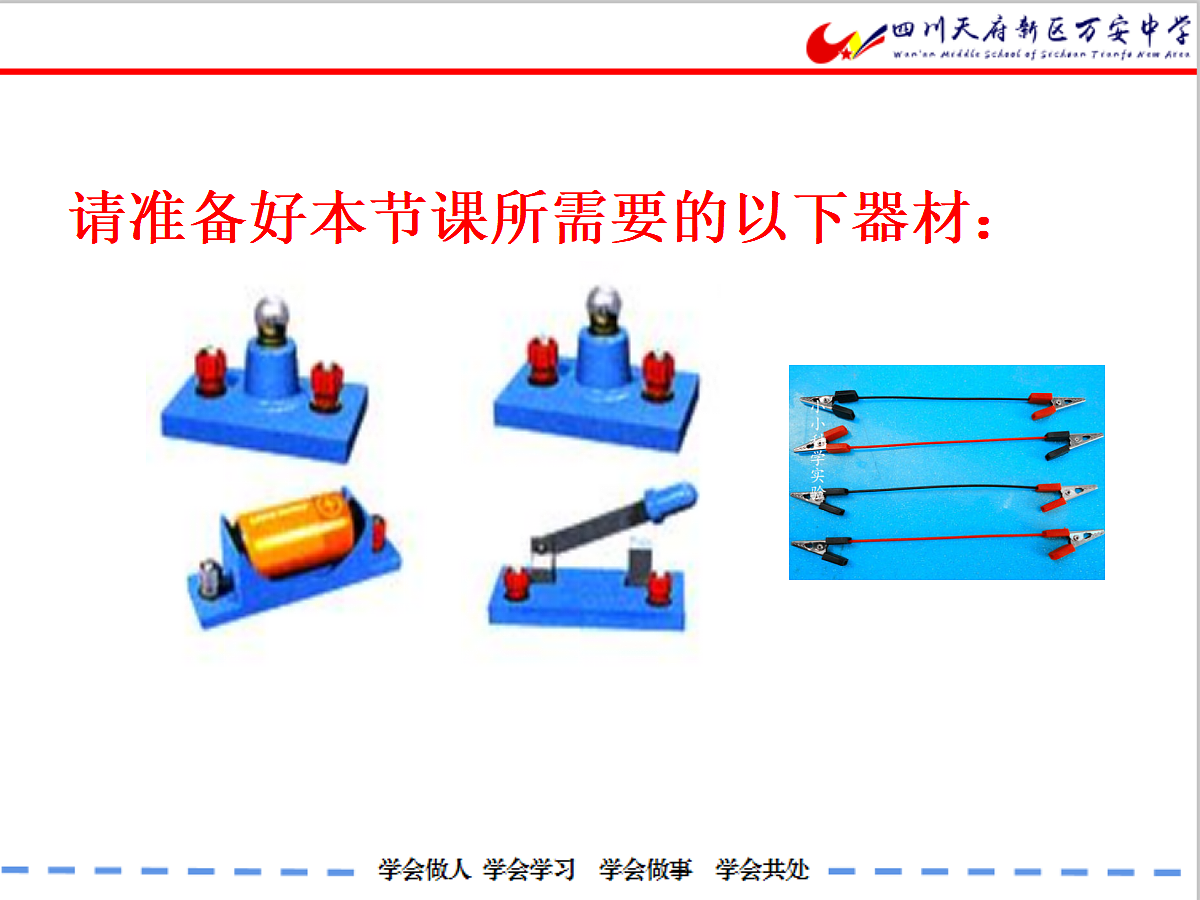

温馨提示：1.连接电路时，断开开关。2.不能让电源短路。3.先摆好各元件，再从电源“＋”极到“－”极依次连线。4.各元件的连接须一端进，另一端出；5.组内分享展示：通断开关，感受不同电路的区别；
活动二：用你设计的电路图来连接实物电路，让两个灯同时亮起来。
分享交流：串联电路特点
开关的作用：与开关的位置无关。
工作特点：串联的各用电器之间相互影响。
串联电路一个灯泡短路，其他灯泡不受影响；不会一短全短！
分享交流：并联电路特点
开关的作用：与开关的位置有关。
串、并联电路的联系和区别。
思考：有哪些方法可以区分判断电路是串联还是并联？
1.(2024·绥化)如图所示，当开关S闭合时，灯泡L1与L2组成串联电路的是（ ）
2.如图所示，当开关S闭合时，灯泡L1与L2组成并联电路的是（ ）
判断串r并的方法1：数电流条数；1条是串联，多条为并联；
3.（2024·恩施州）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（ ）A.一定并联 B.一定串联C.可能串联 D.无法判断
4.（2024·重庆）同条街上的路灯总是同时亮，同时熄灭，但若一盏灯损坏不亮了，其他灯仍会照常亮，这些路灯（ ）A.一定是串联的 B.可能是串联，也可能是并联 C.无法确定 D.一定是并联的
法2：相互影响不；相互影响是串联，互不影响为并联；
5.（2024·莱西）“双减”政策出台后，各中学响应号召积极开展课后服务工作。如图所示，晚上6：00，走廊里的一长串灯同时亮着，这些灯的连接方式是（ ）A.串联 B.并联C.串联或并联 D.无法判断
法3：题干判断不出相互影响关系时，一定要联系生活实际，判断准确；
6.电动自行车共有四个转向灯且均接在同一电路中，在转向时，同侧的前后两个转向灯会同时亮、同时灭，如果这两个转向灯中有一个断路，另一个仍能正常工作。下列说法正确的是（ ）A.四个灯一定并联 B.四个灯一定串联C.无法判断 D.可以串也可以并联
7.（2024·广西）交通指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（ ）A.红灯、黄灯、绿灯是串联的B.红灯、黄灯、绿灯是并联的C.红灯与黄灯并联后再与绿灯串联D.绿灯与黄灯并联后再与红灯串联
8.两只灯泡接在电路中，其中一个灯泡断路，另一个灯也熄灭，由此可以判断两灯的连接情况是（ ）A.一定是串联 B.一定是并联C.可能串联，也可能并联D.无法确定
方法4：一断全断，则为串联电路；
9.两只灯泡接在电路中，其中一个灯泡短路，另一个灯也熄灭，由此可以判断两灯的连接情况是（ ）A.一定是串联 B.一定是并联C.可能串联，也可能并联D.无法确定
方法4：一短全短，则为并联电路；
既有串联又有并联的电路
组合电路:通过串联和并联组合的方式连接的元器件。
集成电路:构接数千万个电子元件的单晶片。
不论集成电路如何复杂，如何神秘，串联和并联电路都是构成复杂电路的重要基本单元。
三、组合电路和集成电路
3.判断以下电路的类型。
电路分析小技巧：①闭合的开关处，相当于导线！②有纯导线的电路时，电流只会优先走导线！③但若每条路都是用电器，每条路都要同时走!
观察分析：从电流走向上来说，串联并联有什么区别？
拓展：电流流进：+极；电流流出：－极；
①流进接流进 流出接流出
1.串联电路只有1条路径；
1.开关闭合，所有用电器同时工作。
2.开关断开，所有用电器同时停止工作。
3.开关的位置对电路控制没有影响。
1.串联电路路径：≥2条；
2.干路开关闭合，各支路开关控制相应支路。
1.干路开关断开，所有用电器同时停止工作。
3.开关的位置对电路控制有影响。
采用一定的工艺，把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构。
