一、 选择题（每小题6分，共42分）

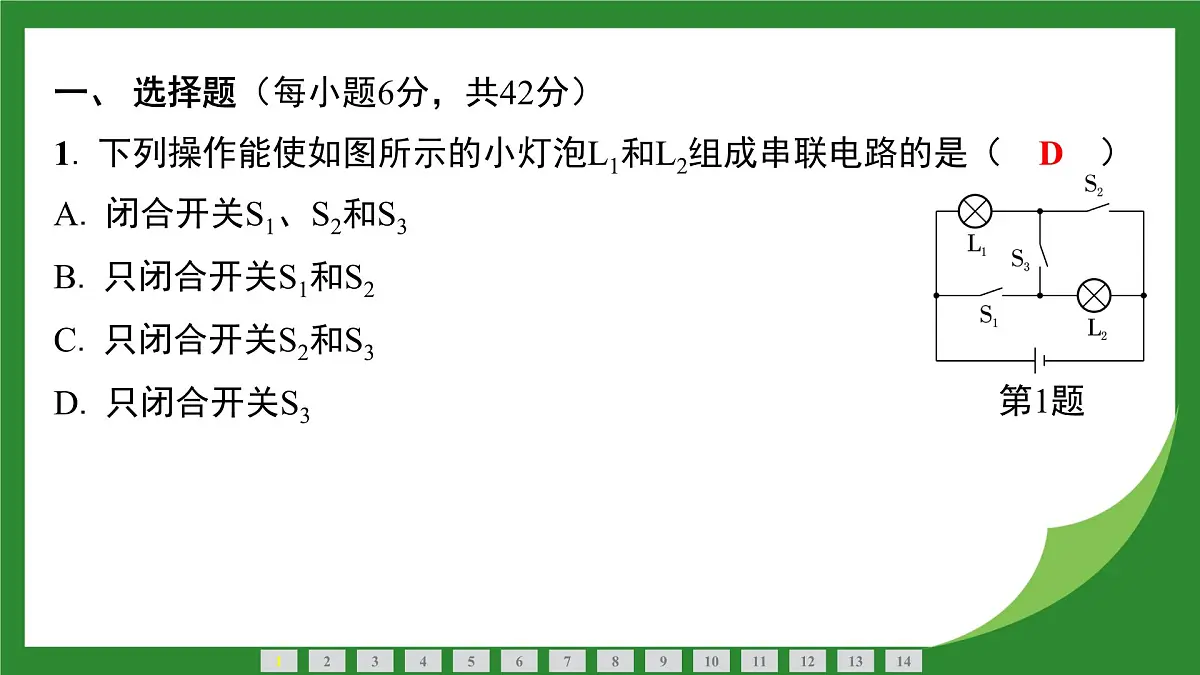

1. 下列操作能使如图所示的小灯泡L1和L2组成串联电路的是（　D　）

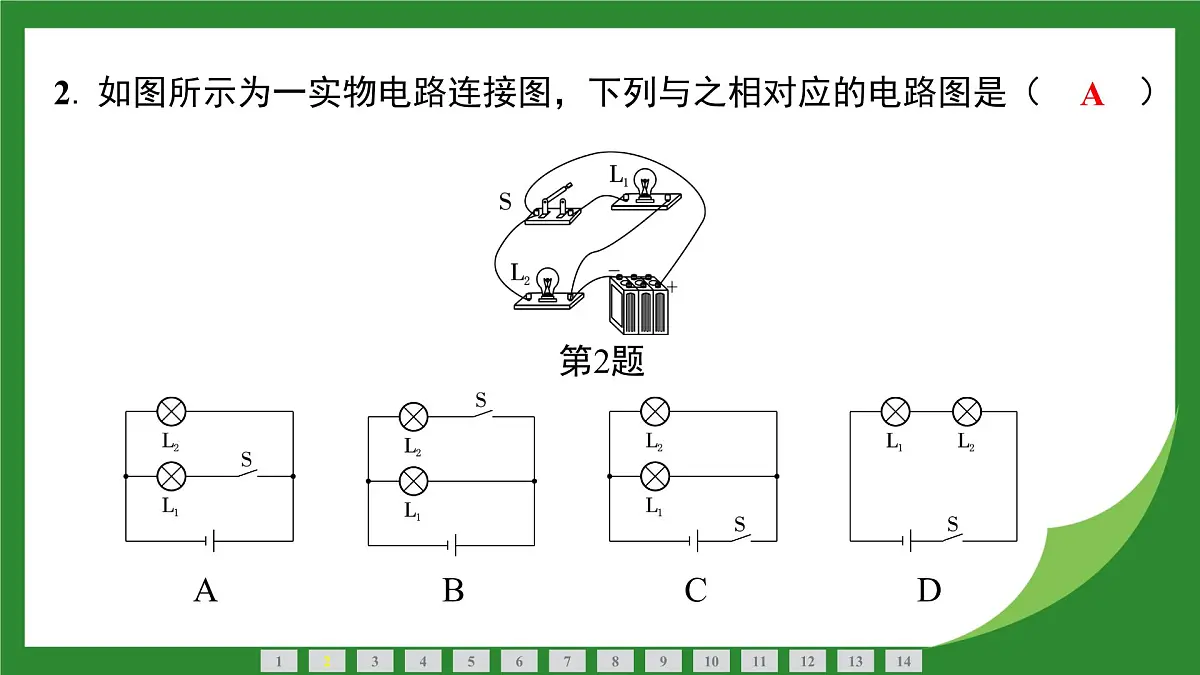

2. 如图所示为一实物电路连接图，下列与之相对应的电路图是（　A　）
　　 　　 　　 　　
A B C D

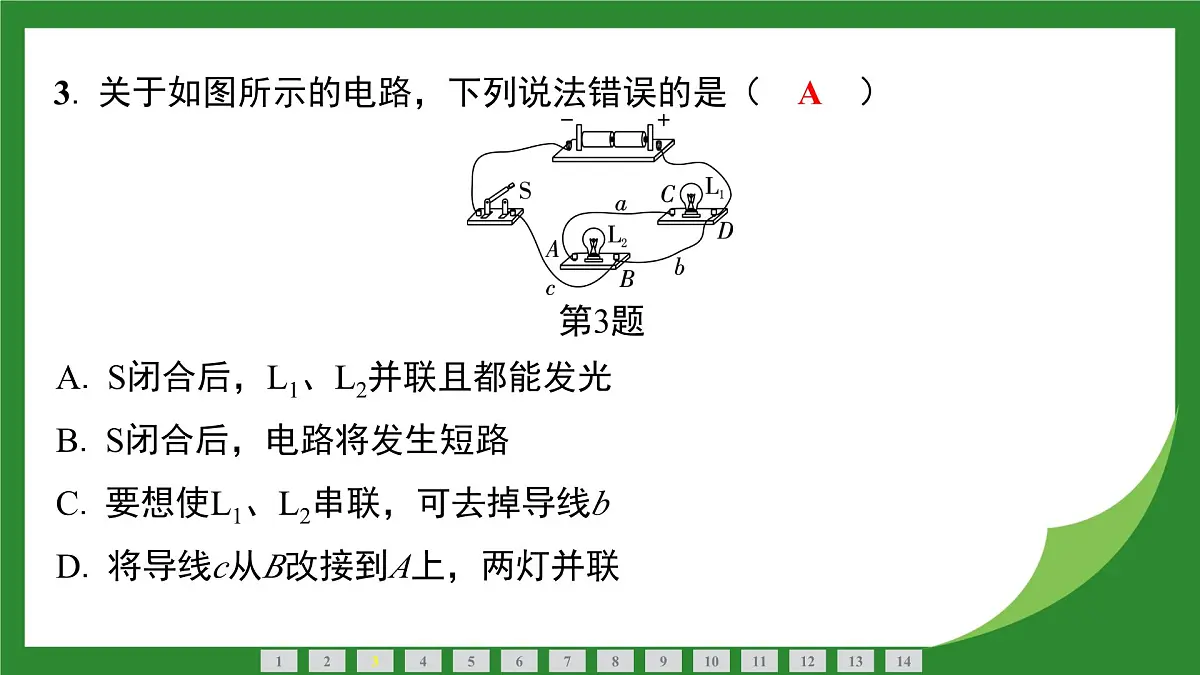

3. 关于如图所示的电路，下列说法错误的是（　A　）
A. S闭合后，L1、L2并联且都能发光B. S闭合后，电路将发生短路C. 要想使L1、L2串联，可去掉导线bD. 将导线c从B改接到A上，两灯并联

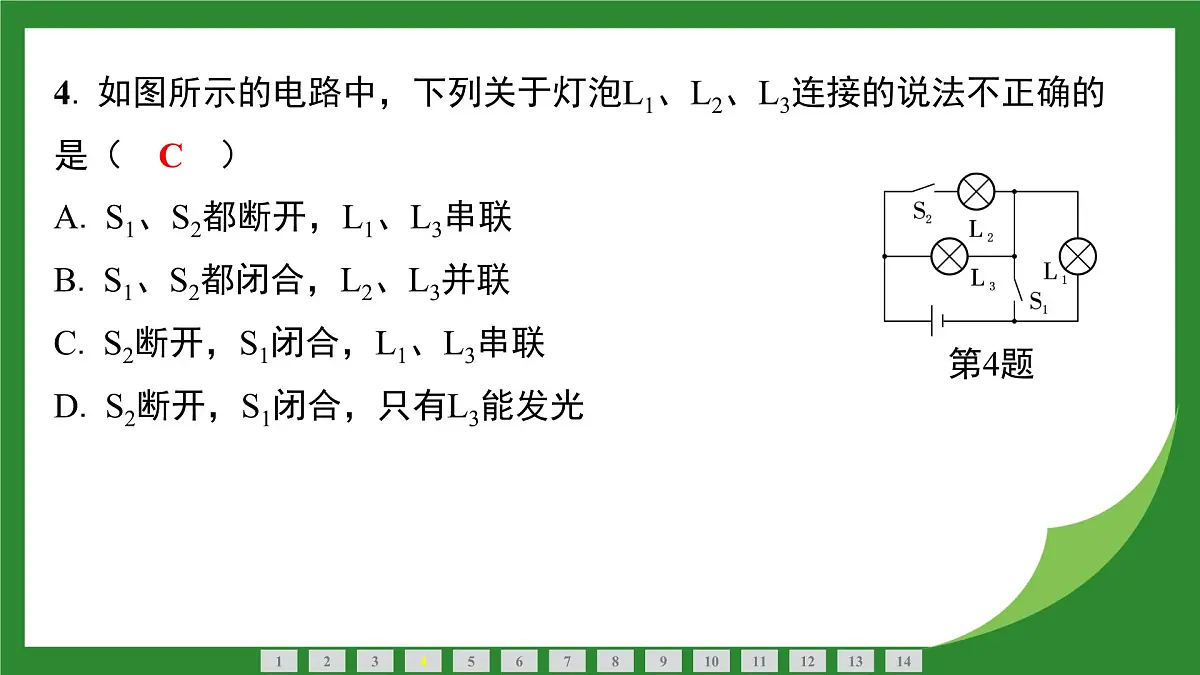

4. 如图所示的电路中，下列关于灯泡L1、L2、L3连接的说法不正确的是（　C　）

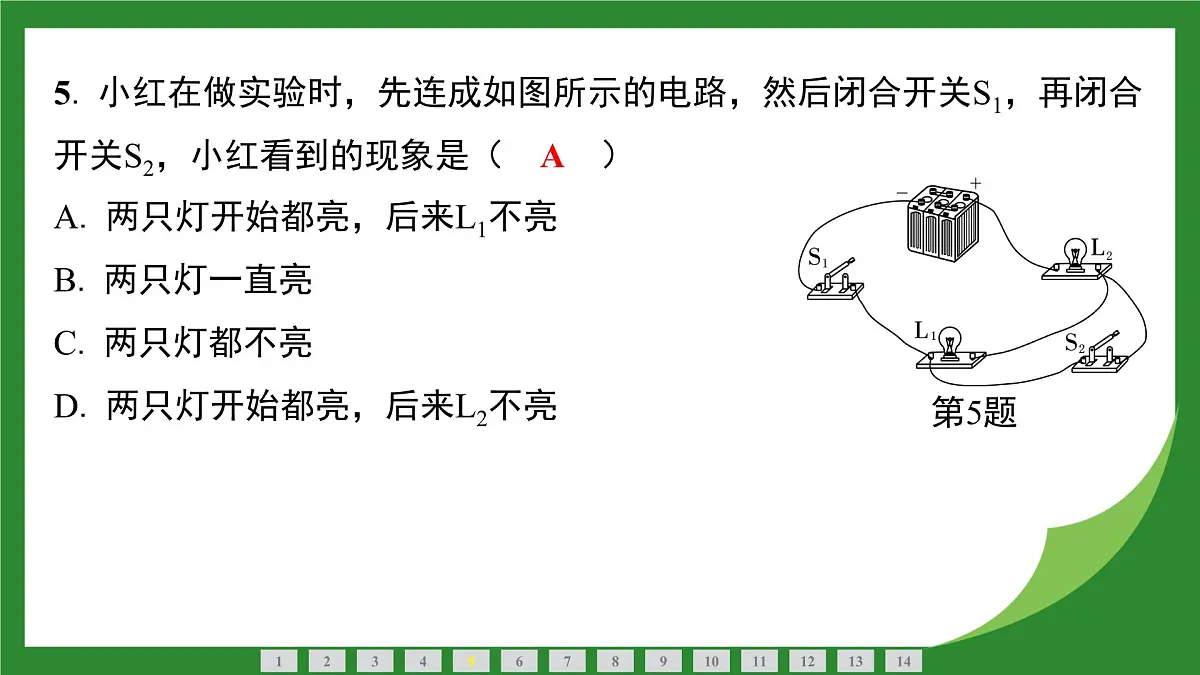

5. 小红在做实验时，先连成如图所示的电路，然后闭合开关S1，再闭合开关S2，小红看到的现象是（　A　）

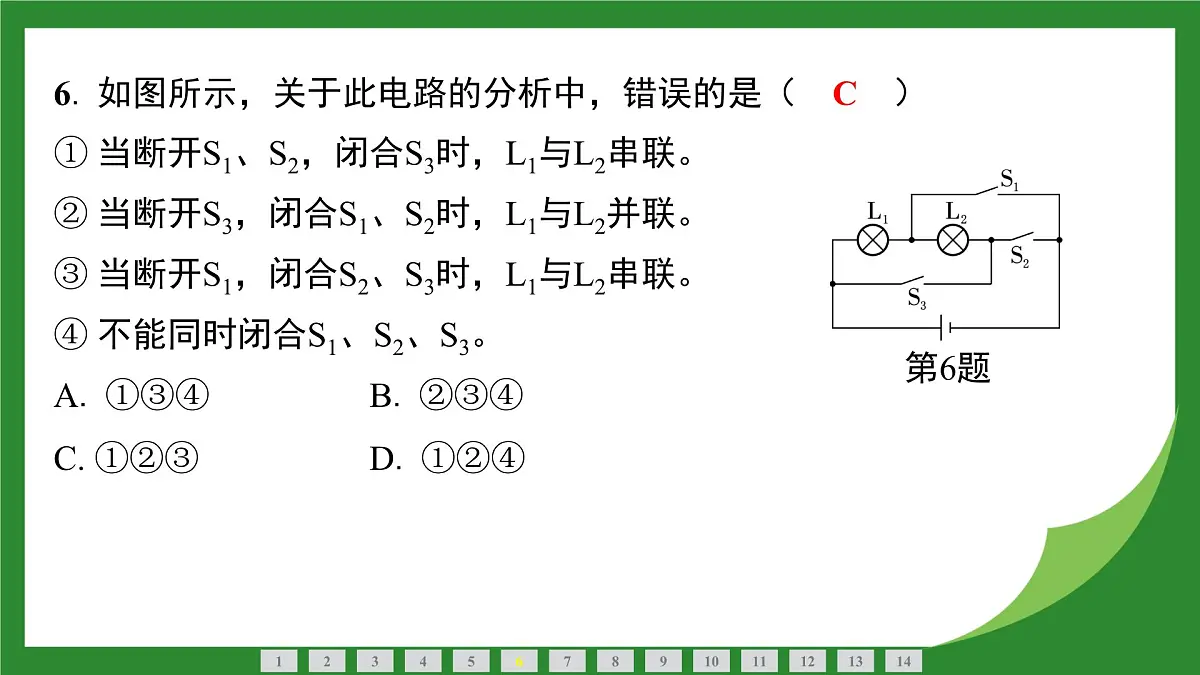

6. 如图所示，关于此电路的分析中，错误的是（　C　）
① 当断开S1、S2，闭合S3时，L1与L2串联。
② 当断开S3，闭合S1、S2时，L1与L2并联。
③ 当断开S1，闭合S2、S3时，L1与L2串联。
④ 不能同时闭合S1、S2、S3。
7. 如图所示，下列叙述正确的是（　C　）
二、 填空题（每空3分，共45分）
8. 如图所示，图甲中的三个灯泡 　串　联，图乙中的三个灯泡 　并　联，图丙中的三个灯泡 　并　联。（选填“串”或“并”）
　　 　　
9. 做眼保健操时，各班级的扬声器同时开播，同时停播，但是一个班级的坏了，不影响其他班级，它们是 　并联　的，教室内有若干个吊扇，其中控制每一个吊扇的调速器与该吊扇的连接方式是 　串联　。（选填“并联”或“串联”）
10. 如图所示的电路中：（1） 若使L1、L2串联，则应闭合开关 　S2　。（2） 若使L1、L2并联，则应闭合开关 　S1、S3　。（3） 若只闭合S3而断开S1、S2，则灯 　都不　亮。（4） 若闭合S1、S2而断开S3，则灯 　L2　亮。（5） 同时闭合开关 　S2、S3　，电源短路，这是不允许的。
11. ★（自贡中考）如图所示，A、B、C、D是四个接线柱，要使L1、L2并联，应用导线分别连接 　A、C　两接线柱和连接 　B、D　两接线柱。
12. 如图所示，若闭合开关S，则电路将 　短　（选填“开”“短”或“通”）路。若要使电路中的两灯L1和L2串联，则应拆除导线  　 b　（选填“a”“b”或“c”）。若要使电路中的两灯L1和L2并联，则应改变导线 　c　（选填“a”“b”或“c”）的接法。
三、 作图题（共13分）
13. （8分）请按照图甲电路图，把图乙中的实物连成电路。（要求连接时导线不交叉）
