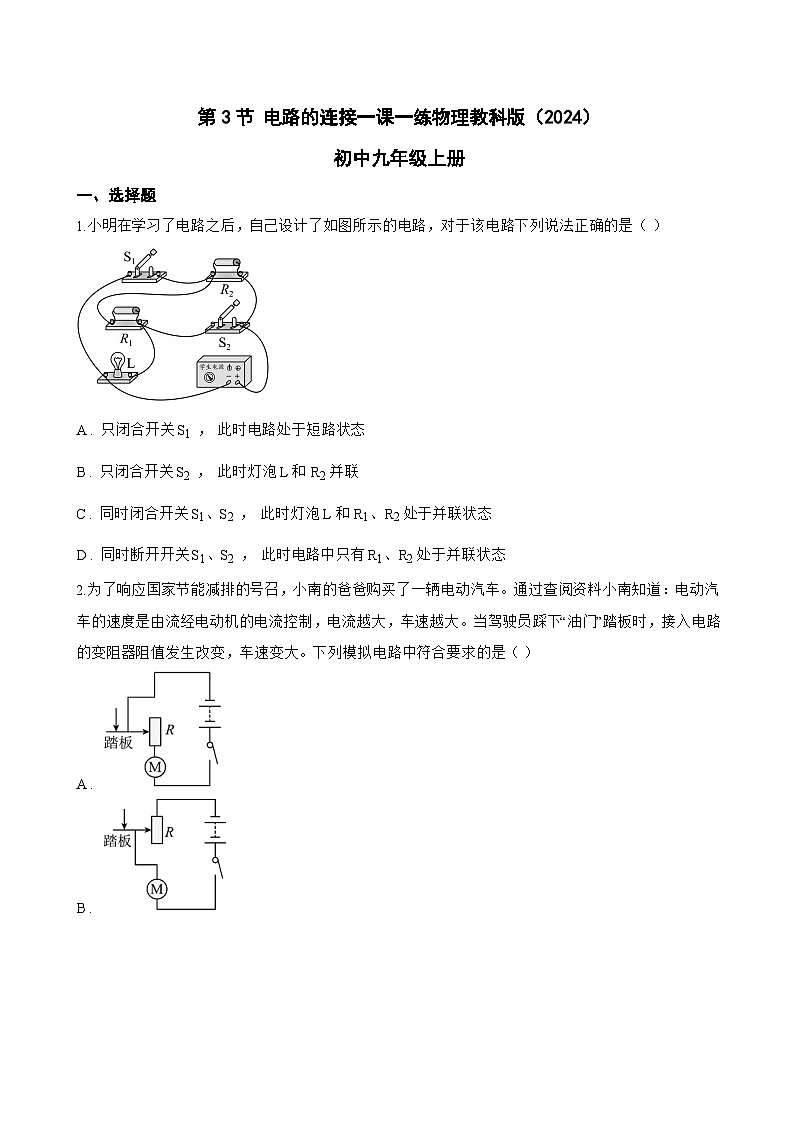

1.小明在学习了电路之后，自己设计了如图所示的电路，对于该电路下列说法正确的是（ ）
A . 只闭合开关S1 ， 此时电路处于短路状态
B . 只闭合开关S2 ， 此时灯泡L和R2并联
C . 同时闭合开关S1、S2 ， 此时灯泡L和R1、R2处于并联状态
D . 同时断开开关S1、S2 ， 此时电路中只有R1、R2处于并联状态
2.为了响应国家节能减排的号召，小南的爸爸购买了一辆电动汽车。通过查阅资料小南知道：电动汽车的速度是由流经电动机的电流控制，电流越大，车速越大。当驾驶员踩下“油门”踏板时，接入电路的变阻器阻值发生改变，车速变大。下列模拟电路中符合要求的是（ ）
A .
B .
C .
D .

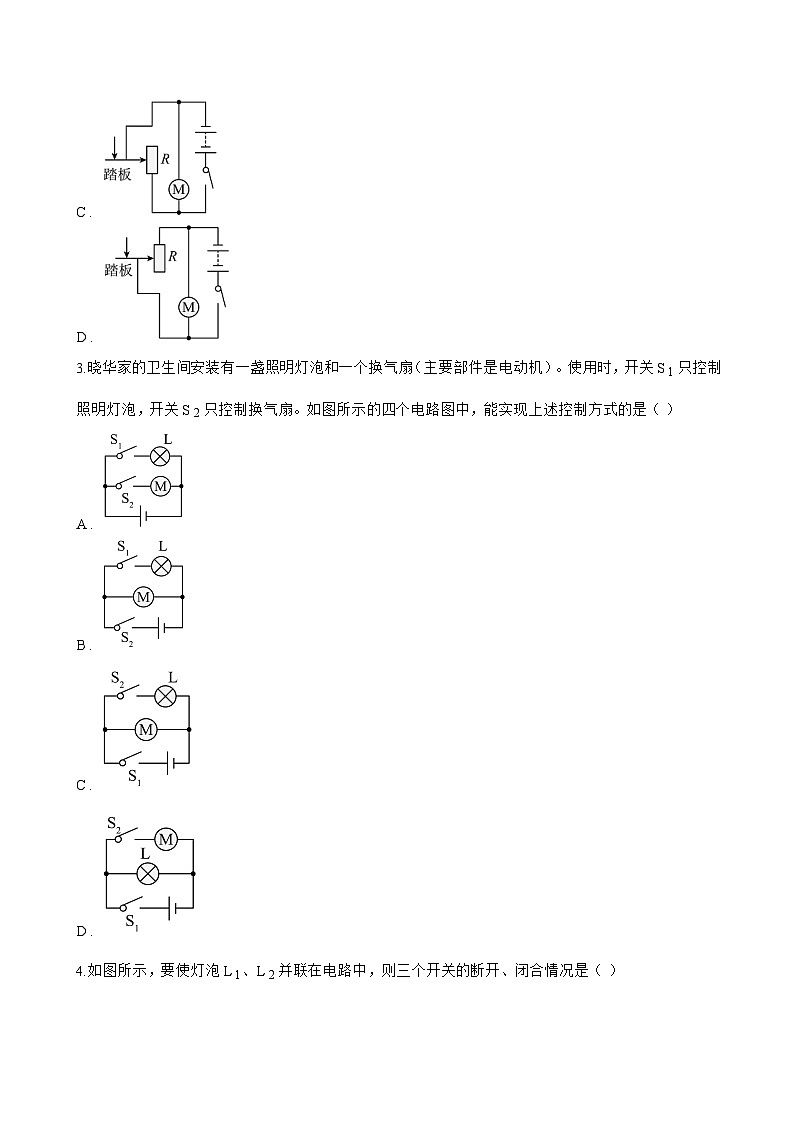

3.晓华家的卫生间安装有一盏照明灯泡和一个换气扇（主要部件是电动机）。使用时，开关S 1只控制照明灯泡，开关S 2只控制换气扇。如图所示的四个电路图中，能实现上述控制方式的是（ ）
A .
B .
C .
D .

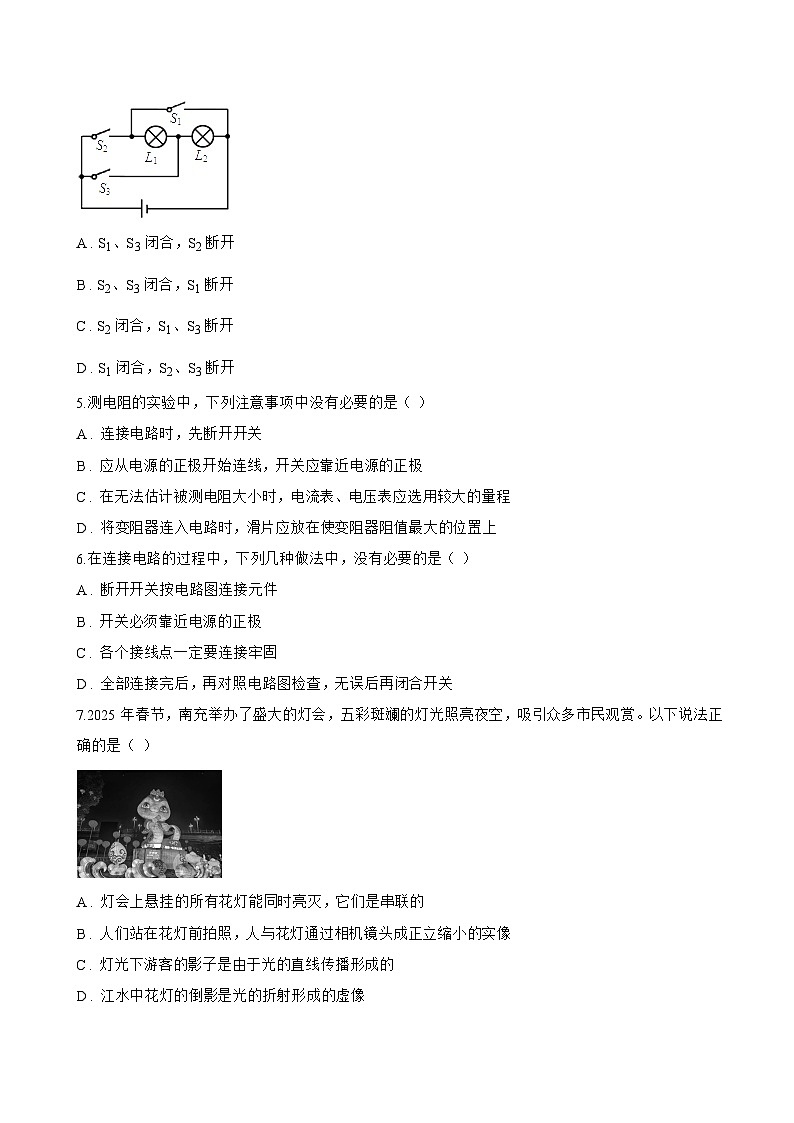

4.如图所示，要使灯泡L 1、L 2并联在电路中，则三个开关的断开、闭合情况是（ ）
A . S1、S3闭合，S2断开
B . S2、S3闭合，S1断开
C . S2闭合，S1、S3断开
D . S1闭合，S2、S3断开
5.测电阻的实验中，下列注意事项中没有必要的是（ ）
A . 连接电路时，先断开开关
B . 应从电源的正极开始连线，开关应靠近电源的正极
C . 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程
D . 将变阻器连入电路时，滑片应放在使变阻器阻值最大的位置上
6.在连接电路的过程中，下列几种做法中，没有必要的是（ ）
A . 断开开关按电路图连接元件
B . 开关必须靠近电源的正极
C . 各个接线点一定要连接牢固
D . 全部连接完后，再对照电路图检查，无误后再闭合开关
7.2025年春节，南充举办了盛大的灯会，五彩斑斓的灯光照亮夜空，吸引众多市民观赏。以下说法正确的是（ ）
A . 灯会上悬挂的所有花灯能同时亮灭，它们是串联的
B . 人们站在花灯前拍照，人与花灯通过相机镜头成正立缩小的实像
C . 灯光下游客的影子是由于光的直线传播形成的
D . 江水中花灯的倒影是光的折射形成的虚像
8.如果一个开关能同时控制两盏灯，那么这两盏灯是（ ）
A . 一定是串联的
B . 一定是并联的
C . 可能是串联，也可能是并联
D . 以上说法都正确
9.某小区安全管理升级，门卫增添了车牌与驾驶员人脸双重识别系统。若车牌在小区登记的范围内，则控制电路开关S 1会闭合，若人脸识别再通过，则会闭合开关S 2。只有人脸识别通过且车牌在范围内，系统才会启动电动机打开闸门。下列设计合理的是（ ）
A .
B .
C .
D .
二、多选题
1.现只有一个电源、一个电铃、一个小灯泡、两个开关和若干导线组成电路，只闭合一个开关时铃响灯不亮，只闭合另一个开关时灯亮、铃不响，则开关都闭合时可能出现的情况是（ ）
A . 铃响灯也亮
B . 铃不响灯亮
C . 铃不响灯也不亮且烧坏电源和导线
D . 铃响灯不亮
2.假期小明到博物馆参观时，发现许多名贵的古董没有保护罩，直接陈列在展台上，管理员向游客们介绍他们的双重防盗系统，只要有人靠近展台，就会触发隐藏在展台周围踏板下面的开关S 1 ， 报警铃就会响起；只要将古董取走，无论人是否靠近展台，都会触发藏在古董底部的开关S 2 ， 报警铃也会响起．爱动脑筋的小明设计了一些防盗电路，能实现以上功能的电路图为（ ）
A . 踩踏板时S1闭合，取古董时S2闭合
B . 踩踏板时S1闭合，取古董时S2断开
C . 踩踏板时S1断开，取古董时S2断开
D . 踩踏板时S1断开，取古董时S2闭合
3.如图是一个能吹冷、热风的电吹风的简化电路。下列分析正确的是（ ）
A . 只闭合开关S1 ， 只有电热丝工作，电吹风不吹风
B . 只闭合开关S2 ， 只有电动机工作，电吹风吹出的是冷风
C . 同时闭合开关S1和S2 ， 电热丝和电动机同时工作，电吹风吹出的是热风
D . 电吹风吹出热风的过程中，电能转化为内能和机械能
4.如图为“探究焦耳定律”的实验装置。两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高。下列说法正确的是（ ）
A . 通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法
B . 右侧电阻丝的阻值比左侧大
C . 通过右侧电阻丝的电流比左侧小
D . 该装置用于探究电流通过导体产生的热量多少与电阻大小的关系
5.关于如图电路，下列说法正确的是（ ）
A . 闭合 S3、 S4 ， 断开 S1、 S2时，灯 L1、 L2发光， L1、 L2串联
B . 闭合 S1、 S2、 S4 ， 断开 S3时，灯 L1、 L3发光， L1、 L3并联
C . 闭合 S2、 S3、 S4 ， 断开 S1时，灯泡都发光， L1、 L2、 L3并联
D . 开关都闭合时，灯 L3发光，灯 L1、 L2被短路不发光
三、填空题
1.许多家用电器的开关旁都有指示灯，来显示电源的通断．指示灯与用电器的工作电路是 ________ 联的；指示灯的电功率 ________ 用电器的电功率．
2.教室里控制电风扇的开关与电风扇是 ________ 联，电风扇正常工作时电压为 ________ V。
3.验电器是根据 ________ 原理制成的；家里的电饭煲煮饭是利用电流的 ________ 做功；路口的交通灯可以通过不同颜色灯光的亮灭指挥车辆交通和行人的交通行为，所以是 ________ 联。
4.如图甲所示，当开关S 2断开，S 1、S 3闭合时，能够发光的小灯泡有 ________ ； 当开关S 1、S 2闭合，S 3断开时，两个电流表的指针位置均如图乙所示，则通过灯L 1的电流是 ________ A。
5.冬天人们常用一种电热暖手宝，其内部液体通常采用水，这是利用水的比热容大的属性，使保暖时间更长．为了使用时更加安全，它的内部采用了双重温控保护开关，两个温控开关是 联起来使用的．
6.汽车在转向前，司机会拨动转向横杆，汽车同侧的前、后两个转向灯就会同时亮起，另一个仍能正常工作，则这两个转向灯的连接方式为 ________ 联；教室中的电灯和控制它的开关是 ________ 联的。（均填“串”或“并”）
7.R 1＝R 2＝R 3 ． 开关S 1、S 2的状态如图所示，此时电路中的R 2、R 3是 ________ 联的；要使R 1、R 2串联在电路中，则开关S 1、S 2的状态是 ________ ．
8.一个开关同时控制两盏电灯的亮与熄，则两灯 ________ 联（选填：a串联；b并联；c可能串联可能并联）。街道的路灯的连接方式是 ________ 。在如图所示的电路中，灯L 2与A ________ 联，要使灯L 1发光，必须闭合开关 ________ 。
9.家庭电路有两根进户线，分别是火线和零线。火线和零线之间的电压为 ________ V。各用电器都是一端接在火线上，另一端接在零线上，即这些用电器是 ________ 联的。用测电笔的笔尖接触电线，如果氖管发光，表示接触的是 ________ 线。
10.小字将手机插在插排上充电。这时手机与房间里的电脑是 ________ （选填“串联”或“并联”），充电过程中，手机电池相当于充电电电路中的 ________ 。
四、实验探究题
1. 在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为 6V ， 小灯泡的额定电压为 2.5V(灯丝电阻约为 10Ω)。
（1） 用笔画线代替导线，将图甲所示的实物电路连接完整。
（2） 为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用____
A . “ 10Ω0.5A”的滑动变阻器
B . “ 50Ω0.5A”的滑动变阻器
（3） 闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到 ________ (选填“ A”或“ B” )端。
（4） 闭合开关，移动滑片，电压表的示数如图乙所示，其读数是 ________ V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向 ________ (选填“ A”或“ B” )端移动。
（5） 根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象 (如图丙所示 )。分析图象可知：
①小灯泡的额定功率为 ________ W。
②小灯泡灯丝电阻是变化的，主要是受 ________ 变化的影响。
③实验中观察到：当小灯泡两端的电压低于 0.5V时，小灯泡不发光，根据图象分析其原因是 ________ 。
（6） 完成上述实验后，小华在缺少电压表的情况下，根据绘制出的小灯泡电流与电压关系图象，设计出了一个测未知定值电阻的电路，如图丁所示。请根据电路图将实验步骤补充完整：
①闭合 S1 ， 断开 S2 ， 移动滑片 P ， 使电流表的示数为 0.25A
② ________
表达式： Rx= ________ 。
2.小明在上物理课时，老师将如图甲所示的电路图画在黑板上，他按照老师的电路图，连接了实物电路。
（1） 请在上图乙中，用笔帮小明连上最后一根导线 ________ 。当最后一根导线连好时，两灯泡就发光了，则小明的操作错误是 ________ ；
（2） 调皮的小明未经老师允许，又把一根导线的两端，接在灯泡L 2的两边接线柱上，此时将看到L 1 ________ 、L 2 ________ （填“不亮”或“亮”）；老师看到后，提醒小明，绝对不可以将导线直接接在 ________ 两端；
（3） 小明不小心，将这个电路全部摔到了地上，再拿起来的时候，发现两个灯泡都不发光了。聪明的小明，又将一根导线连接在L 2两端，发现两灯都不发光，再将这根导线改接到L 1两端，只有L 2发光，则电路故障是 ________ 。
五、计算题
1. 某地区利用当地丰富的太阳能资源发电，供生产生活使用。
（1） 小明家将太阳能转化的电能储存到电源中，给热水壶和电暖气供电。开关 S控制电路中所有用电器，开关 S1控制热水壶的加热电阻 R1(“ 220V 484W” ) ， 开关 S2控制电暖气的加热电阻 R2(“ 220V 2420W” )。闭合所有开关， R1、 R2同时工作， R1每分钟放出 2.4×104J的热量，求 R2的实际功率； (R1和 R2的阻值不随温度变化 )
（2） 已知在一段时间内，垂直于太阳光的 1m2面积上每 1秒接收的太阳能为 500J ， 如图所示，太阳光与水平面夹角为 60°、面积为 4m2的太阳能电池板竖直放置。太阳能电池板将太阳能直接转化为电能的效率为 20% ， 求 1分钟内通过该太阳能电池板获得的电能。
2.如图甲，是一款智能型电饭锅，其简化电路如图乙所示，R 1、R 2是电热丝，通电时就产生热量，R 1的阻值为110Ω，通过单独或同时闭合开关S 1、S 2 ， 实现低温、中温、高温三个挡位间的切换，该电饭锅的有关参数如表所示，忽略温度对电热丝阻值的影响，电饭锅正常工作。则：
（1）用高温挡加热时，电路中电流的大小为多少A？
（2）电热丝R2的阻值为多少Ω？
3.小明设计了一个并联电路，如下图所示，图中已连好部分电路，缺少2根导线；
（1）请用笔画线代替导线，使其符合要求：灯L1和灯L2并联，开关控制整个电路，A1测干路电流，A2测灯L1的电流；
小明在连接好的电路中，开关闭合后，电压表示数为3V，电流表A1示数为0.5A，电流表A2示数为0.3A，求：
（2）电源电压U和灯泡L2两端的电压U2；
（3）灯泡L2两端的电压U2与通过L2的电流I2的比值。
六、综合题
1.小英家里有一个电吹风，该电吹风的工作原理如图甲所示，电吹风工作时可以吹出热风也可以吹出凉风．
（1） 小英将电吹风插头接入家庭电路中，当电吹风吹热风时，电风扇与电热丝的连接方式是 ________ 联．
（2） 小英在某次用该电吹风将头发吹干的全过程中，为了知道这次使用电吹风时总共消耗的电能，她把电吹风的实际功率随时间的变化关系用图乙记录了下来，请你帮她算一算，她这次吹干头发的全过程电吹风总共消耗的电能是 ________
（3） 该电吹风的电热丝在工作时电阻值是 ________ Ω（保留两位小数）．
（4） 该电吹风使用几年后，发现其电热丝变细了，则电热丝的电阻值将 ________ ．
2.近年来，多旋翼无人机发展迅速．由于其机动性和灵活性强，广泛应用在航拍领域、交通管理等方面．如图所示为某品牌四旋翼无人机，它采用4个电机带动旋翼（螺旋桨）转动，对下方空气施力的同时获得升力．该无人机设有一键起降和返航、空中悬停等功能，携带的摄像机可以进行高清拍摄并实时把信号传到遥控器显示器，它还拥有GPS卫星定位系统．下表是该无人机的部分参数：
（1） 根据上述内容，下列说法中不正确的是
A . 遥控无人机、卫星定位都是通过电磁波来传递信息的
B . 无人机利用了空气对旋翼的反作用力从而获得升力
C . 无人机在拍摄地面图象时减小悬停高度可以使图象变大
D . 无人机在悬停时不消耗电能
（2） 电动机在工作时要保持其两端电压为12V不变，通过电子调速器（简称电调）来控制电动机的电流从而改变电动机的功率，每一个电动机连接一个电调，那么电动机和电调的连接方式是 ________ （选填“并联”或“串联”）；若电源电压全部加在电动机和电调的两端，则电动机和电调的功率之比为 ________ ．
（3） 在电池满容量的情况下，该无人机参与某次火情的勘测时，需要从地面起飞，飞到火场上空60米高处，然后悬停观测（整个过程四个电动机同时工作）．由于无人机机动性和灵活性强，这一过程可视为以最大速度匀速直线上升，且达到60米高处时立即静止（悬停）．若无人机悬停观测10分钟，电动机将电能转化为机械能的效率为90%，无人机上升过程中所受的阻力为10N，通过计算回答下列问题：（g取10N/kg）
a．从起飞到悬停结束，电动机消耗多少电能？电调部分消耗多少电能？
b．若无人机从60米高处返回到地面，要求电池容量至少剩余10%，若不计其他能量损失，该无人机完成悬停观测后，能否安全返回？
3.为方便黑夜开灯，家中可安装一种带有指示灯的开关，如图（a）所示．这种开关是由一个指示灯和一个电键S构成．将该开关和照明灯连入电路，如图（b）所示．请根据以下工作特点，对有关电路元件进行判断．
（1） 当电键S闭合时，电路中的照明灯正常发光、指示灯不发光，则图（b）电路中的灯L 1是 ________ （选填“照明灯”或“指示灯”）；②当电键S断开时，电路中的照明灯不发光，指示灯正常发光，说明此时指示灯的电阻 ________ 照明灯的电阻（选填“大于”、“等于”或“小于”）；③照明灯的额定功率 ________ 指示灯的额定功率（选填“大于”、“等于”或“小于”）．
