节日的晚上，当你和家人一起在街上漫步时，映入眼帘的五光十色的彩灯，是那样的赏心悦目，引人遐思。
这一串串的彩灯是怎样连接的呢？
　　现有一节电池、两只灯泡、两个开关和一些导线，试着把它们连接起来，让两只小灯泡都能亮起来。　　画出电路图，和同学进行交流，看有几种不同的连接方式。

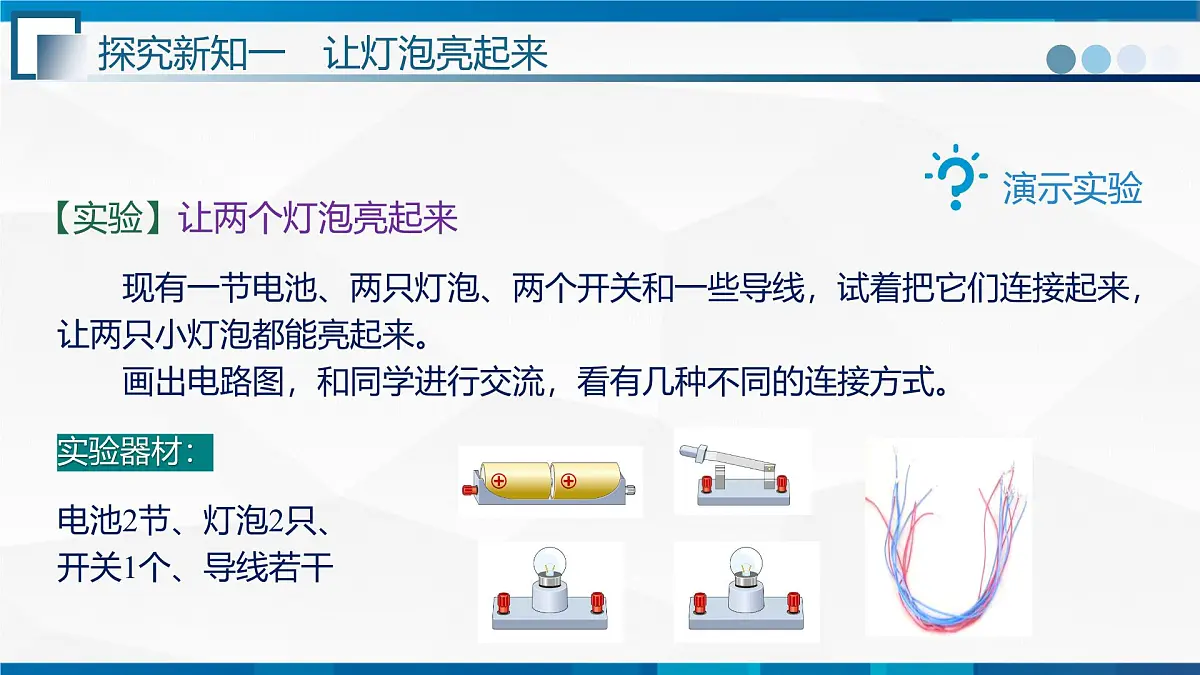

电池2节、灯泡2只、开关1个、导线若干

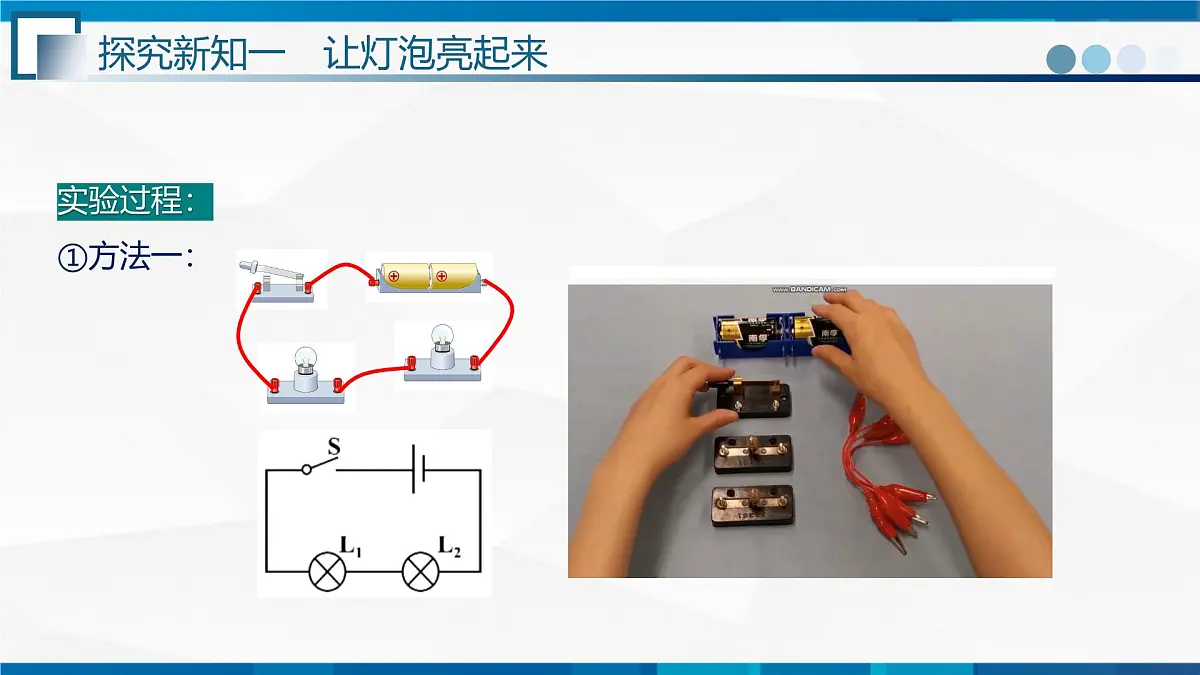

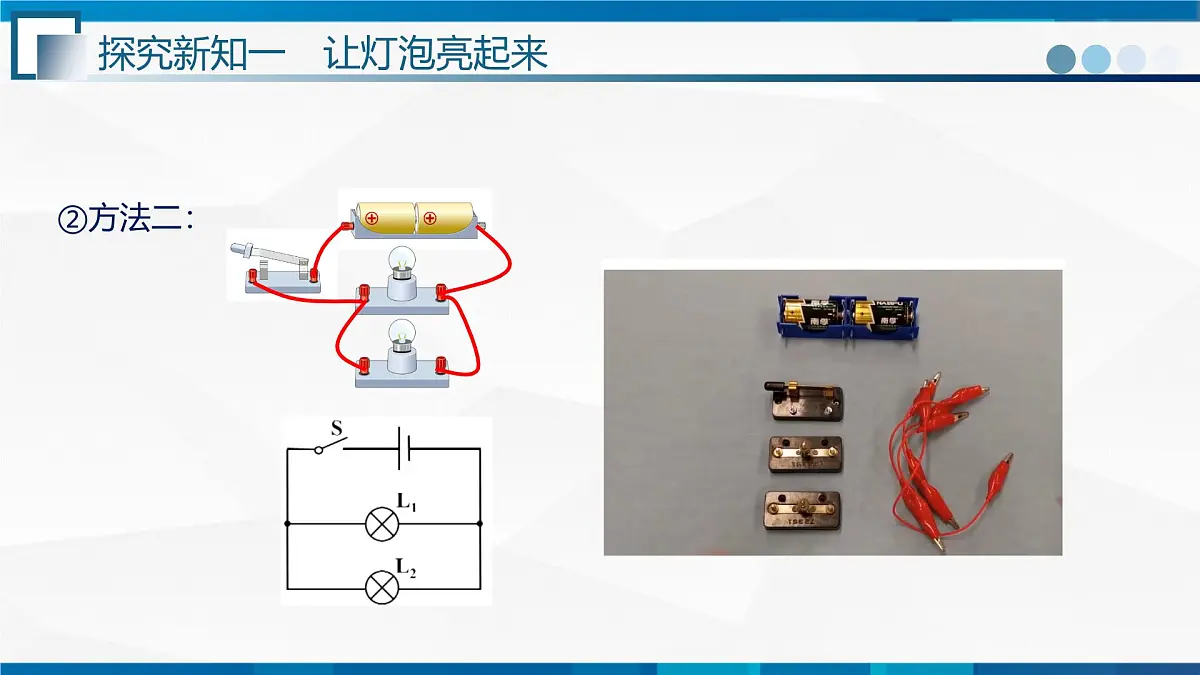

【实验】让两个灯泡亮起来

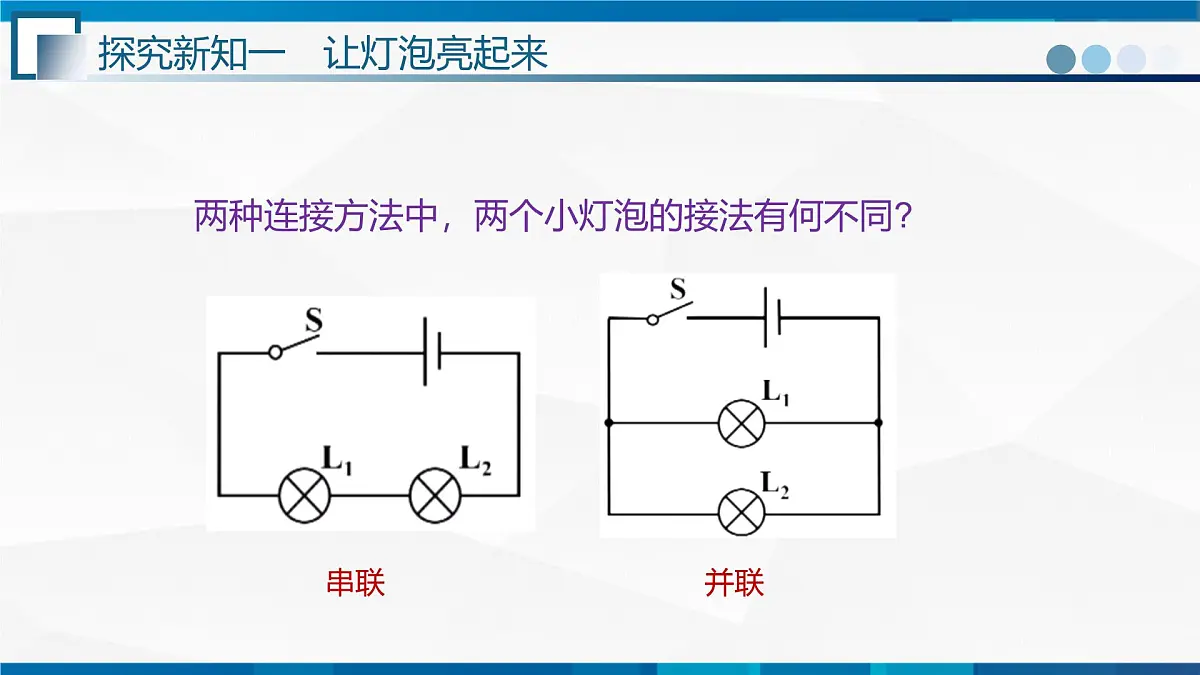

两种连接方法中，两个小灯泡的接法有何不同?

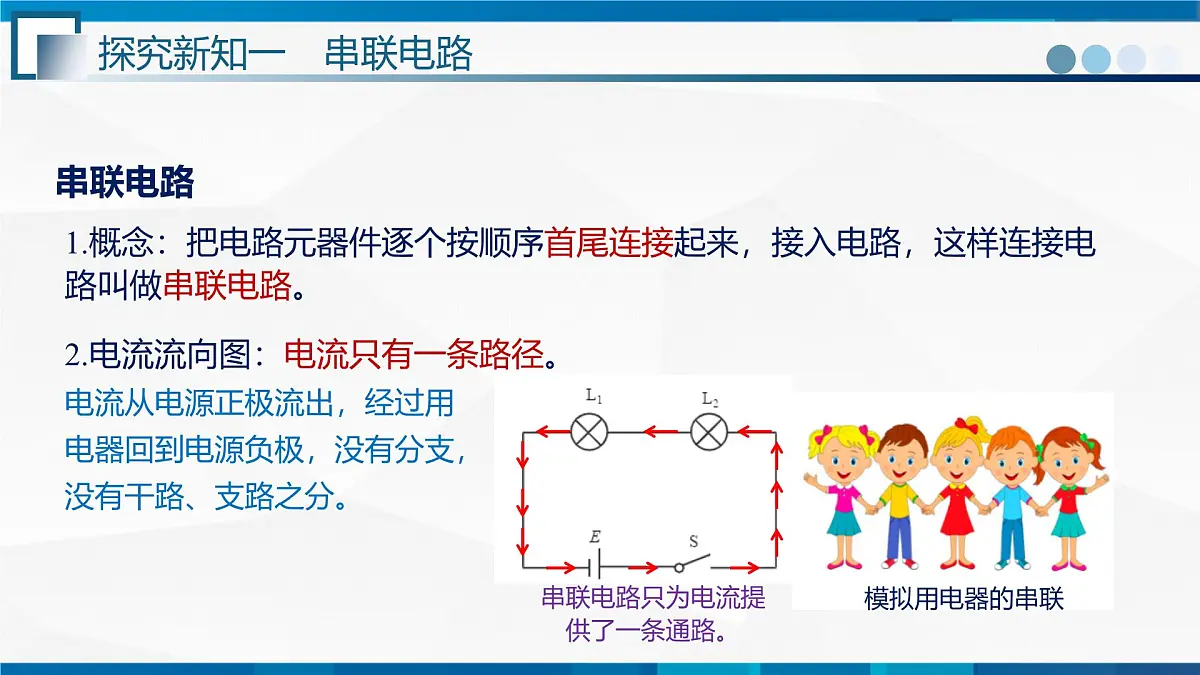

1.概念：把电路元器件逐个按顺序首尾连接起来，接入电路，这样连接电路叫做串联电路。
2.电流流向图：电流只有一条路径。电流从电源正极流出，经过用电器回到电源负极，没有分支，没有干路、支路之分。
春节期间挂在树上的小彩灯，常常是采用串联方式连接的。
你知道串联电路有什么特点呢？
1. 利用前面的实验器材，按照一定的顺序连接电路：从电池的正极开始，依次连接开关S、灯L1、灯L2，最后连接电池的负极。注意在连接过程中，开关应该是断开的。然后，闭合和断开开关，分别取下灯L1、灯L2，观察实验现象。
【实验】探究串联电路的特点
结论：①电流路径有且只有一条;②串联电路中个用电器之间相互影响。
2.改变开关S在电路中的位置，依次连接，并填写观察结果。
结论：开关对电路的控制作用与它的位置无关。
电流路径有且只有一条；各用电器之间互相影响；开关对电路的控制作用与它的位置无关。
【学习任务一】串联电路的特点
关于串联电路的特点，下列说法不正确的是（　　）A．电流只有一条路径，电流流经第一个元件后又依次流经其他元件B．各用电器之间互相影响，通则都通，断则都断C．电路中只有一个开关即可，开关的位置变了，控制作用不改变D．电路中只有一个开关即可，开关的位置变了，控制作用也改变
解：A、串联电路中电流只有一条流通路径，电流从电源正极流出依次经过每个元件，最后回到电源负极；故A正确；B、串联电路中电流只有一条流通路径，各用电器之间互相影响，通则都通，断则都断，故B正确；C、D、开关在串联电路中控制所有用电器的通断，改变开关的位置，其控制作用不变，故C正确，D错误。故选：D。
1.概念：两个或两个以上电路元件并列接在电路两点间，由这种方式连接成的电路叫做并联电路。
2.电流流向图：电流有两条或多条支路。干路和任意一条支路可构成一条电流路径。
3.干路和支路：并联电路中，没有出现分支的部分叫做干路，各个分支叫做支路。
家庭电路是以并联方式连接的。
并联电路又有什么特点呢？
根据并联电路图连接好实验器材。注意在连接过程中，开关应该是断开的。通过控制干路合支路开关的断开与闭合，观察实验现象，得出实验结论。
【实验】探究并联电路的特点
1.探究各用电器之间是否相互影响：
结论：并联电路中个用电器之间互不影响。
2.探究开关的位置是否影响它在电路中的控制作用：
结论：在并联电路中，干路开关控制整个电路，支路开关控制所在支路的通断。
电流路径至少有两条；各用电器之间互不影响；干路开关控制整个电路，支路开关控制所在支路的通断。
【学习任务二】根据电路图连接实物
①根据图甲的电路图把图乙的实物连接起来，并用箭头在图乙中画出电流流经的路径。②结论：在并联电路中各支路用电器之间___________（选填“互不影响”或“互相影响”），不同位置的开关，其控制作用_____（选填“相同”或“不同”），干路开关控制整个电路，支路开关只控制所在支路。
解：由图甲可知，两灯泡并联，开关S控制干路，开关S1控制灯L1所在支路，开关S2控制灯L2所在支路，先把电源、开关S、开关S2、灯L2串联接入电路，然后把S1与灯L1并联在灯L2、S2串联电路两端，电流从正极流出经各个支路流回负极，电路图如图所示：
串联电路与并联电路的区别
如何判断小彩灯的连接方式呢?
方法：任意取下一个小灯泡，若其他小彩灯都不发光，说明小彩灯是串联的；若其他小彩灯都能发光，说明小彩灯是并联的。
【学习任务三】串联和并联的概念与辨析
若用一个开关同时控制两盏电灯，下列说法正确的是（　　）A.两灯一定是并联B.两灯一定是串联C.两灯既是并联也是串联D.两灯可能并联也可能串联
解：用一个开关同时控制两盏电灯，情况有可能是：①灯泡串联，开关可以同时控制两盏灯泡；②灯泡并联，但开关放在干路上，所以开关仍然可以控制两盏灯泡；所以A、B、C不符合题意，只有D符合题意；故选：D。
【变式训练】串联和并联的概念与辨析
我们要用所学物理知识解释生活现象，下列对生活中的一些电路连接判断正确的（　　）A．教室内的灯总是同时亮，同时灭，因此它们是串联的B．节日期间，树上的小彩灯总是一闪一闪的，因此它们是并联的C．汽车的转向灯是并联连接的D．楼道里的电灯使用的声控开关和光控开关通常是并联的
解：A、教室内的灯虽然同时亮，同时灭，但一个灯泡损坏时，其它灯泡仍然正常发光互不影响，所以它们是并联的，故A错误；B、节日期间，树上的小彩灯总是一闪一闪的，当其中一个坏掉后，其它灯泡不能正常供电，因此它们是串联连接，故B错误；C、汽车的转向灯互不影响，所以它们是并联连接的，故C正确；D、楼道内暗到一定程度光控开关闭合，并且有声音时声控开关闭合，两者同时闭合时，才能使灯泡发光，有一者断开时灯泡熄灭，所以声控开关和光控开关是串联的，开关和灯泡是串联的，故D错误。故选：C。
构接数千万个电子元件的单晶片。
集成电路设计图必须画得很大、很精细，然后通过照相将它微缩，用激光刻在单晶片上。
集成电路的大规模生产和应用，给人类社会带来了电子技术的划时代革命。从音乐贺卡到MP3播放器，从计算机到宇宙飞船，集成电路已成为电子信息技术的基础。
不论集成电路如何复杂，如何神秘，串联和并联电路都是构成复杂电路的重要基本单元。
　　印刷电路板（PCB）几乎出现在每一种电子设备中。PCB的发明，实现了电路组装的自动化。PCB的基板由绝缘、隔热、不易弯曲的材料制成。在表面可以看到由铜箔形成的细小线路。PCB上有绿色或是棕色的阻焊漆薄层，可以保护铜线，防止零件被焊到不正确的地方。PCB上有些小孔，各种元件的接脚穿过小孔直接焊在铜箔上。
【学习任务三】利用比热容的公式计算热量
在太阳的照射下太阳能热水器中水温升高，这是通过________（选填“做功”或“热传递”）方式改变其内能的。某太阳能热水器内存50千克水[水的比热容为4.2×103J/（kg•℃）]，经过一段时间后水温升高了20℃，则这些水共吸收了________ 焦的热量。
解：太阳能热水器里的水温度升高是因为太阳光和水之间存在温度差而产生的热能以热量的形式从一个物体传递到另一个物体，故通过热传递的方式改变内能的；水吸收的热量Q吸=cmΔt=4.2×103J/（kg•℃）×50kg×20℃=4.2×106J。故答案为：热传递；4.2×106。
电流路径有且只有一条；各用电器之间互相影响；串联电路的特点开关对电路的控制作用与它的位置无关。
电流路径至少有两条；各用电器之间互不影响；并联电路的特，点干路开关控制整个电路，支路开关控制所在支路的通断。
1. 如图所示是一款消防应急照明灯。它的内部有一块蓄电池，当应急照明灯处于充电状态时，充电指示灯亮，充满后指示灯熄灭，当外部电路停电时，应急灯会正常发光。处于充电状态时，应急照明灯内蓄电池相当于电路中的________（选填“电源”或“用电器”），此时充电指示灯与蓄电池是______的。小明同学将应急灯中的任意一个灯泡拧下，另一个灯泡仍然发光，则应急灯的两个灯泡是______（以上两空选填“串联”或“并联”）的。
2. 某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。则如图中的电路符号要求的是（　　）
3. 用笔代替导线，将图1中的各器材连成电路。要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯，并在图2方框内画出对应的电路图。
