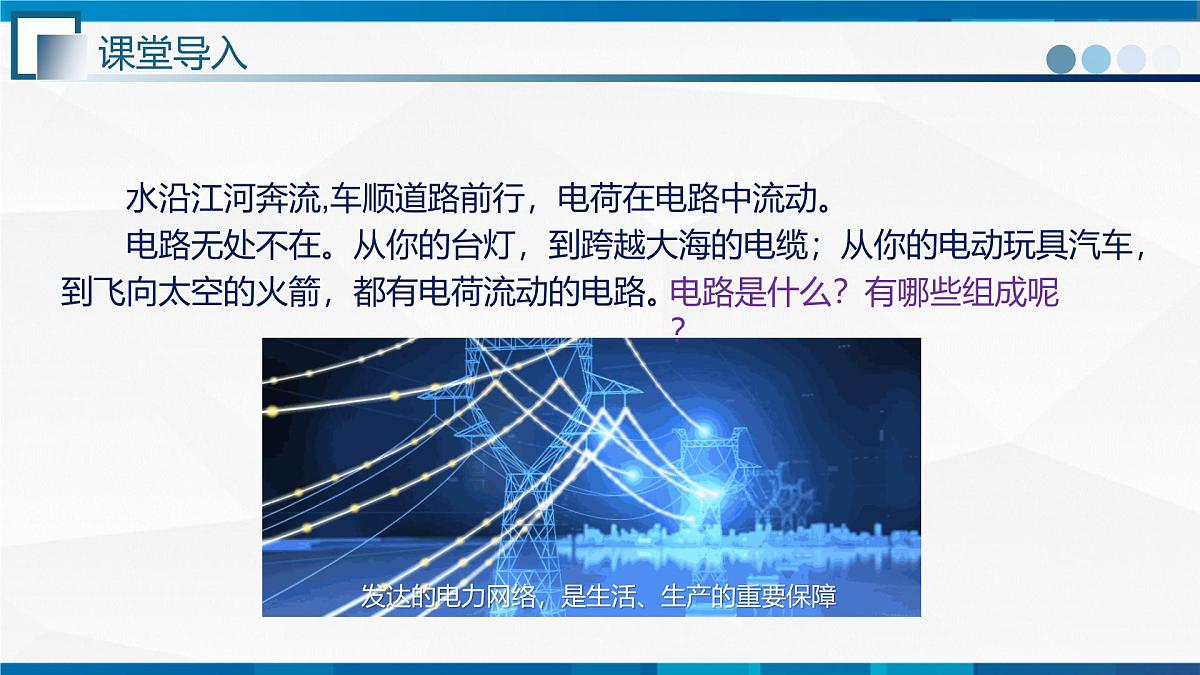

　　水沿江河奔流,车顺道路前行，电荷在电路中流动。　　电路无处不在。从你的台灯，到跨越大海的电缆；从你的电动玩具汽车，到飞向太空的火箭，都有电荷流动的电路。
电路是什么？有哪些组成呢？

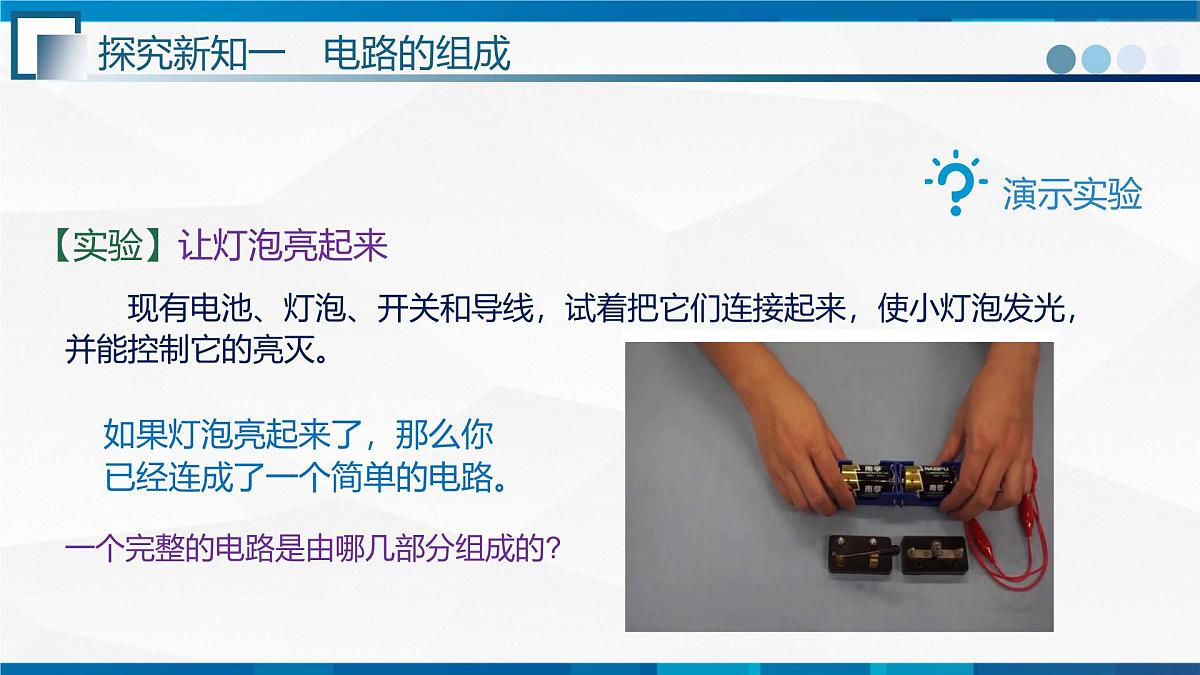

　　现有电池、灯泡、开关和导线，试着把它们连接起来，使小灯泡发光，并能控制它的亮灭。
如果灯泡亮起来了，那么你已经连成了一个简单的电路。
一个完整的电路是由哪几部分组成的?

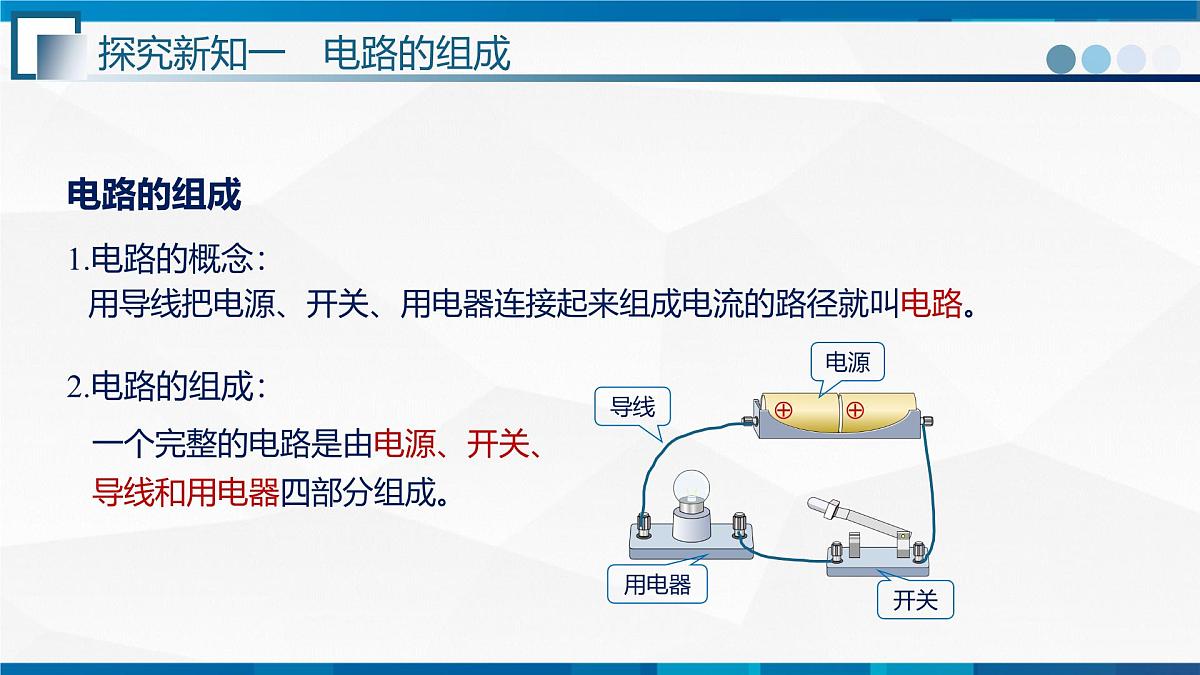

用导线把电源、开关、用电器连接起来组成电流的路径就叫电路。
一个完整的电路是由电源、开关、导线和用电器四部分组成。

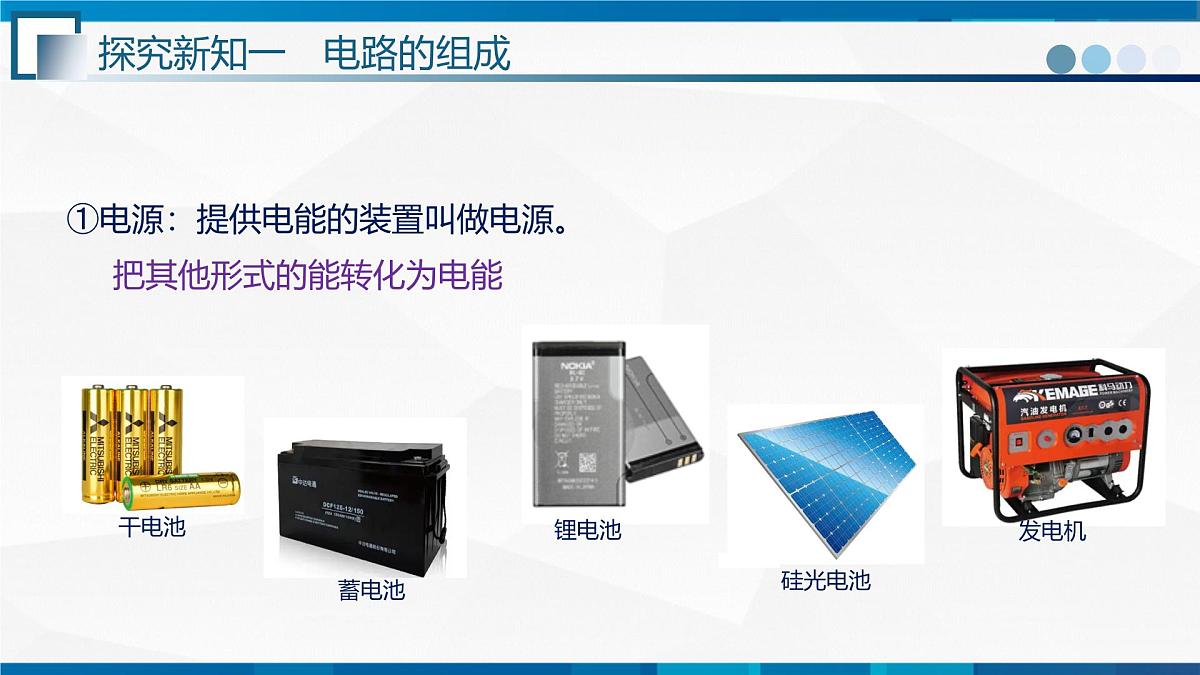

①电源：提供电能的装置叫做电源。
把其他形式的能转化为电能

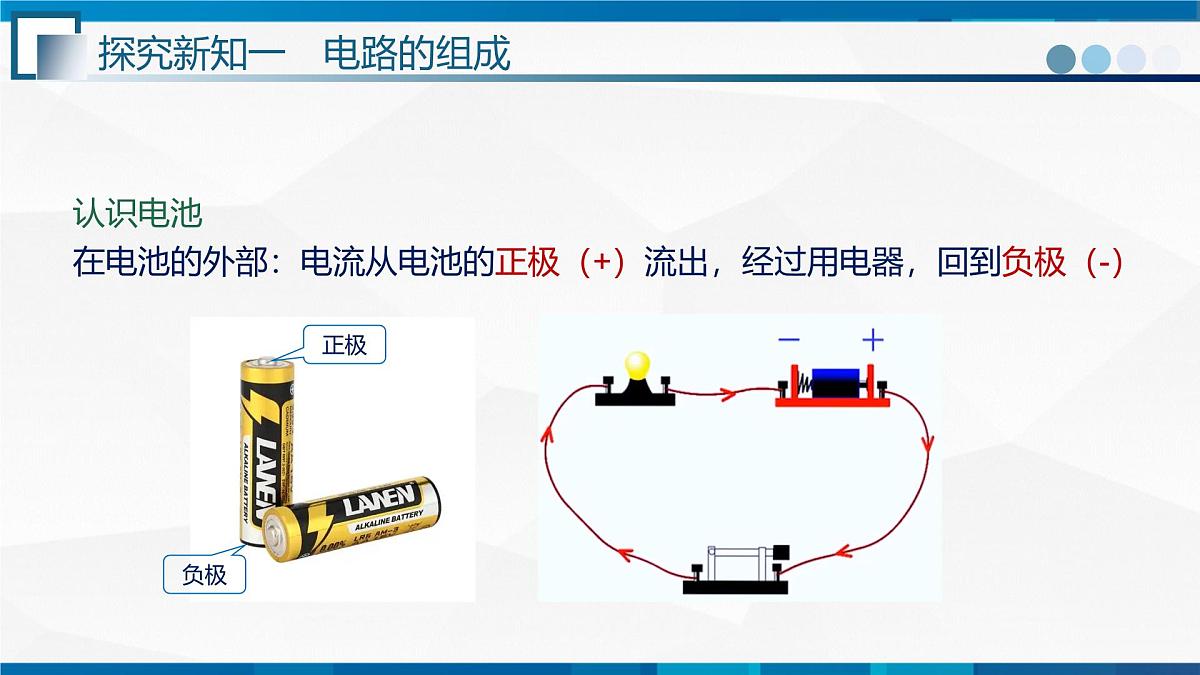

在电池的外部：电流从电池的正极（+）流出，经过用电器，回到负极（-）

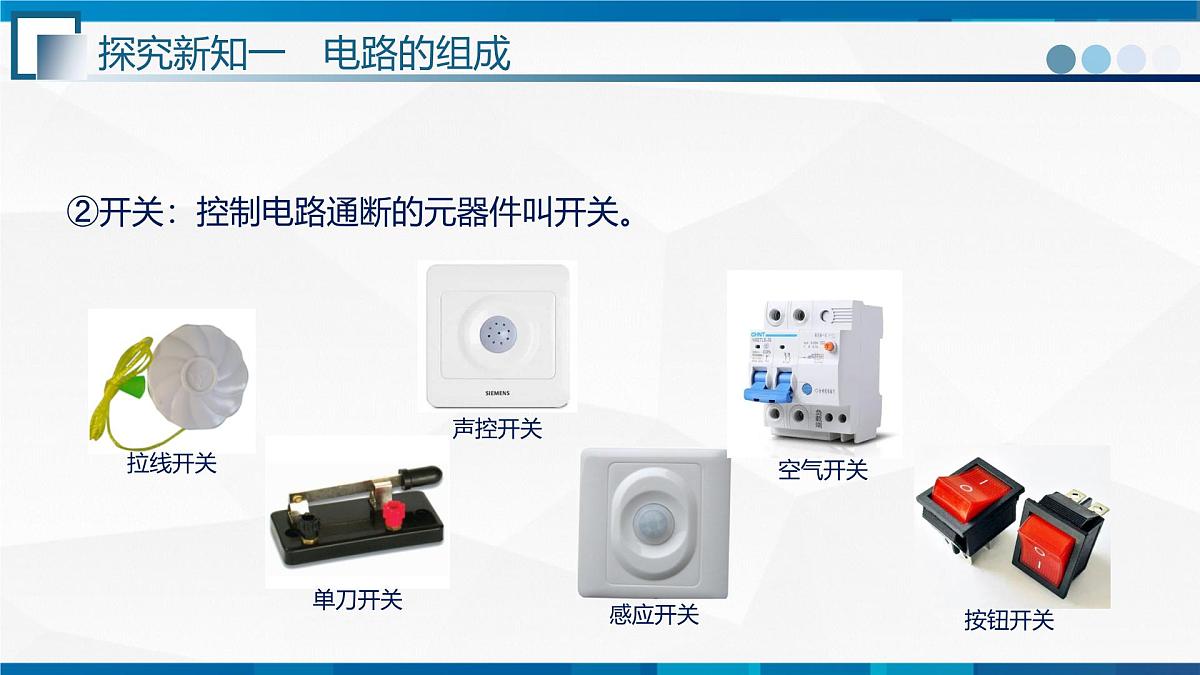

②开关：控制电路通断的元器件叫开关。

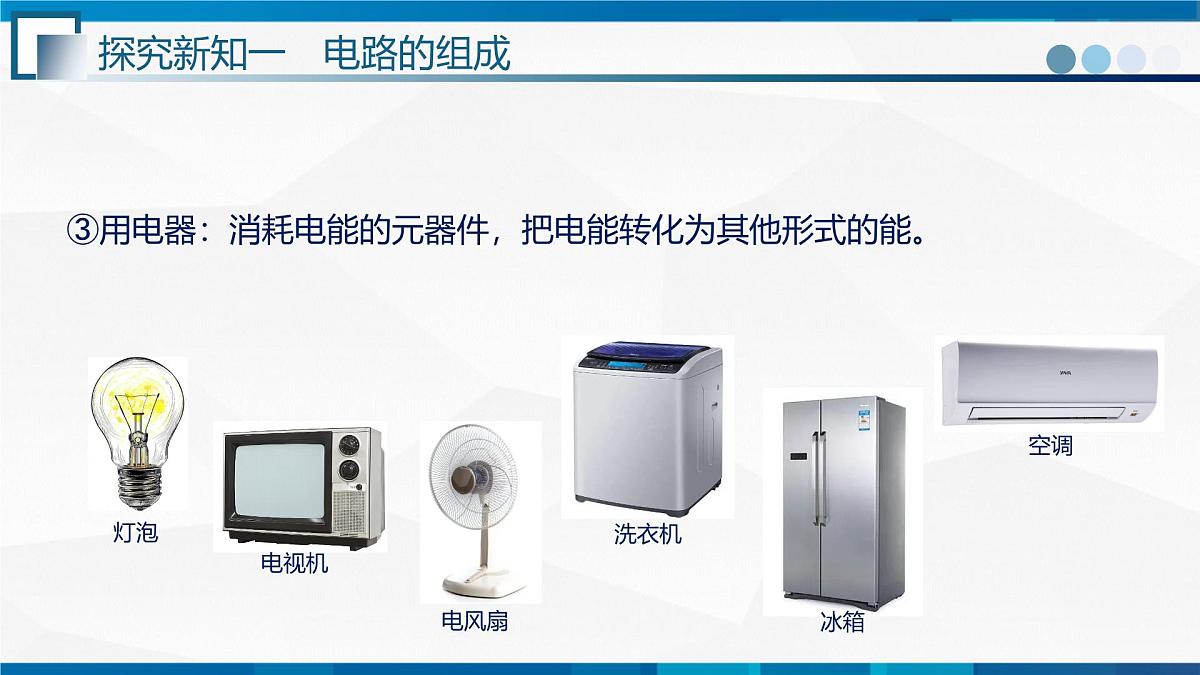

③用电器：消耗电能的元器件，把电能转化为其他形式的能。
连接元件 输送电能
——提供电能：其他形式的能转化为电能。
——消耗电能：电能转化为其他形式的能。
——连接元件、输送电能。
【学习任务一】电路的组成部分
在如图所示的电路中，电路组成正确的是（　　）
解：A、电路少用电器，故A错误；B、电路中各元件齐全，电流不经用电器直接回负极，发生短路，会烧坏电源，故B错误；C、电路中各元件齐全，且开关闭合，两灯泡串联，故C正确；D、电路中少电源，没有电流通过，故D错误。故选：C。
①定义：闭合电路中的开关，就有电流通过用电器，接通的电路叫做通路。
②特点：电路中有电流，用电器工作。
①定义：断开开关，电路中就没有电流了，断开的电路叫做开路。
②特点：电路中无电流，用电器不工作。
发生断路情况：a.开关正常断开；b.电路中某处因故障断开（某处导线断、灯丝断、导线与接线柱接触不好等）。
电源短路：导线不经过用电器直接与电源两极相连。
①定义：由于错误的操作或故障，使导线不通过用电器直接跟电源两极连接，电路的这种状态，叫做短路。
发生断路情况：a.电源短路；b.部分用电器短路。
部分用电器短路：如果电路是接通的，但用电器两端被导线直接连通，则该用电器被短路，也叫用电器被短接。
②短路的特点：用电器中无电流，导线中有很大的电流，易烧坏电源。
生活中发生电源短路，极易引起火灾。电源短路绝不允许发生!
为了方便理解，在这里我们可以，将用电器视为电流要翻越的泥泞高山；将导线视为电流通过的平直高速。
通路：处处连通的电路。
断路：某处断开的电路。
【学习任务二】电路的三种状态
如图所示，把两个小灯泡串联起来，闭合开关，两个小灯泡都发光。若把一根导线接在小灯泡L2的两端，则下列说法中正确的是（　　）A.L2烧毁，断路　　　　　　　　　　　B.L2短接，熄灭C.L1短接，变亮　　　　　　　　　　　D.L1断路，熄灭
解：由图知，闭合开关，两只灯泡串联，都发光。若把一根导线接在小灯泡L2的两端，则L2被短路不能发光，但L1仍然有电流通过，照常发光，故B正确，ACD错误。故选：B。
国家制定了统一标准，规定了电路图形符号。
用统一规定的电路图形符号画出的电路就叫电路图。
怎样画出规范、标准的电路图呢?
　　电路图能清晰地表示电路连接的情况，利用电路图，你能很容易地了解电路是怎样工作的。右图是某同学设计的门铃电路，你能帮他画出电路图吗？
电路图是一种国际通用的科技语言，是各种电器技术说明的重要组成部分，是指导电器生产、安装、使用和维修的重要技术资料。
5.根据电路图连接实物
　　小聪设计了一个双向开关电路，可以接通和断开其中任一灯泡。请你根据电路图做一个红绿交通信号灯模型，并通过实验看看它的作用。
实验材料：电池1节、灯泡2只、自制开关1个、导线若干、硬纸片。
【学习任务三】根据实物图画电路图
根据实物如图，在方框内画出它的电路图。
解：图中电流从电源的正极流出，流经灯泡L2、开关S、灯泡L1，最后流回负极，电路图如下所示：
【变式训练】根据电路图连接实物
根据所给电路图连接的实物图正确的是（　　）
解：由电路图可知：先从正极出发依次连接开关、灯泡回到负极，据此根据电流流向法，逐个判断实物图：A、灯泡连接错误，故A不符合；B、电流从正极出发依次连接开关、灯泡回到负极，故B符合电路图；C和D、电池连接错误，故CD不符合。故选：B。
导线：连接元件，输送电能
定义：用统一规定的电路图形符号画出的电路。
1.导线横平竖直，电路图尽量画成长方形。
2.元件不能画在拼角处，分布均匀。
3.元件顺序尽量与实物一致，标字母。
1. 人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙其实就是一个______。给电动车充电时，电瓶相当于______（选填“电源”或“用电器”）。放电时，电瓶将______能转化为______能。
2. 如图所示电路：（1）当S1和S2都断开时，称为_____路；（2）当S1和S2都闭合时，称为_____路；（3）当S1闭合、S2断开时，称为_____路
3. 如图是某种手电筒的剖面图。请按照实物剖面图，在虚线框中画出这种手电筒的电路图。并说明手电筒里的相关元件在电路中的作用是什么？干电池作用：__________；小灯泡作用：__________；开关作用：______________。
