初中物理人教版（2024）九年级全册（2024）第2节 欧姆定律同步练习题

这是一份初中物理人教版（2024）九年级全册（2024）第2节 欧姆定律同步练习题，共12页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

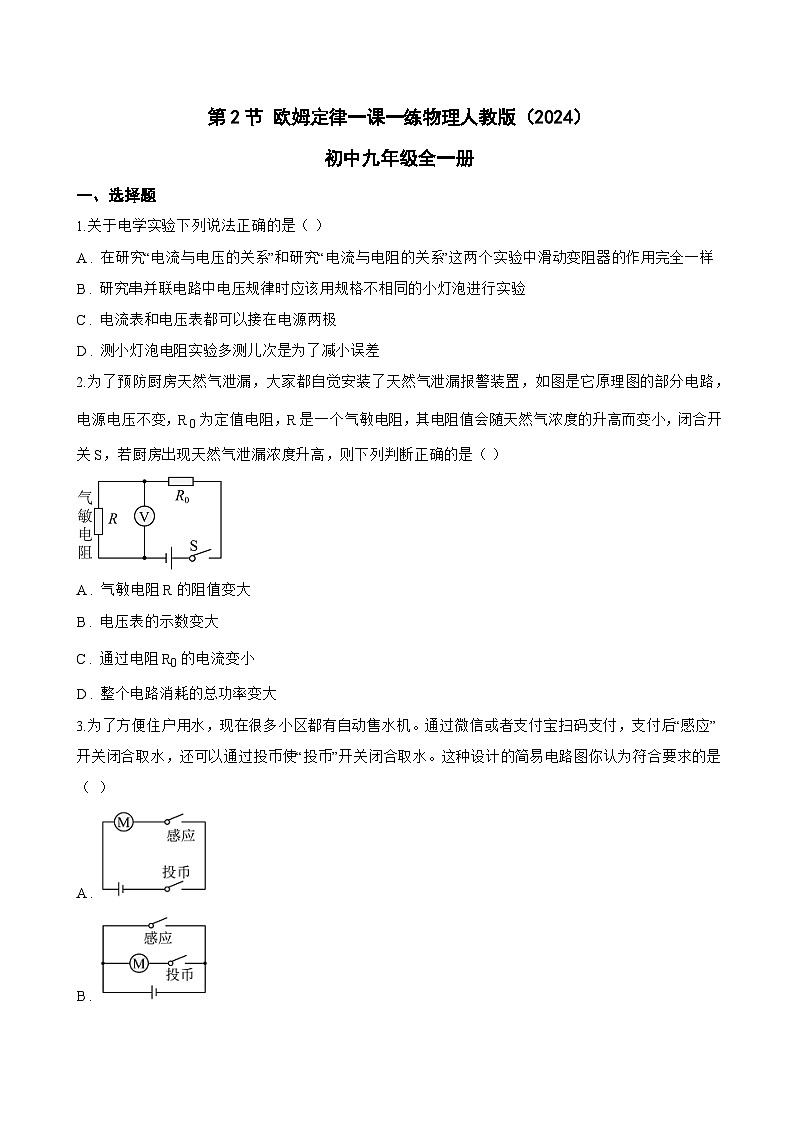

1.关于电学实验下列说法正确的是（ ）
A . 在研究“电流与电压的关系”和研究“电流与电阻的关系”这两个实验中滑动变阻器的作用完全一样
B . 研究串并联电路中电压规律时应该用规格不相同的小灯泡进行实验
C . 电流表和电压表都可以接在电源两极
D . 测小灯泡电阻实验多测儿次是为了减小误差
2.为了预防厨房天然气泄漏，大家都自觉安装了天然气泄漏报警装置，如图是它原理图的部分电路，电源电压不变，R 0为定值电阻，R是一个气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房出现天然气泄漏浓度升高，则下列判断正确的是（ ）
A . 气敏电阻R的阻值变大
B . 电压表的示数变大
C . 通过电阻R0的电流变小
D . 整个电路消耗的总功率变大
3.为了方便住户用水，现在很多小区都有自动售水机。通过微信或者支付宝扫码支付，支付后“感应”开关闭合取水，还可以通过投币使“投币”开关闭合取水。这种设计的简易电路图你认为符合要求的是（ ）
A .
B .

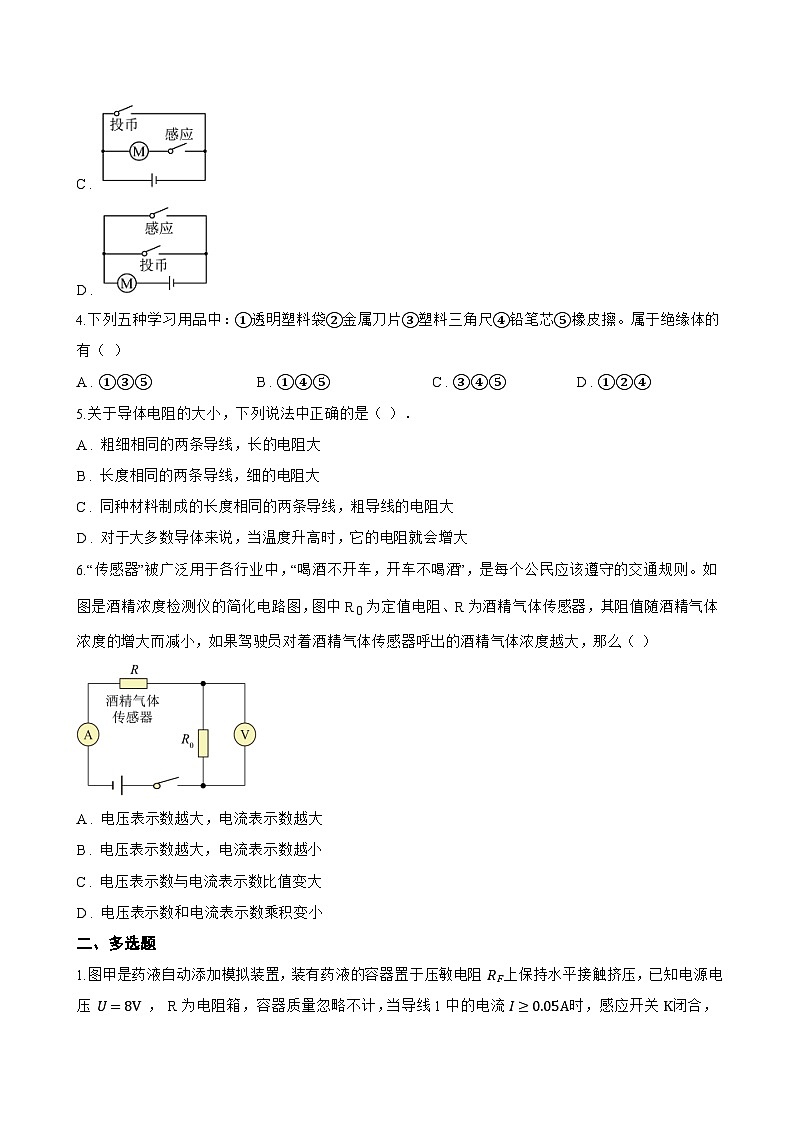

C .
D .
4.下列五种学习用品中：①透明塑料袋②金属刀片③塑料三角尺④铅笔芯⑤橡皮擦。属于绝缘体的有（ ）
A . ①③⑤ B . ①④⑤ C . ③④⑤ D . ①②④
5.关于导体电阻的大小，下列说法中正确的是（ ）．
A . 粗细相同的两条导线，长的电阻大
B . 长度相同的两条导线，细的电阻大
C . 同种材料制成的长度相同的两条导线，粗导线的电阻大
D . 对于大多数导体来说，当温度升高时，它的电阻就会增大
6.“传感器”被广泛用于各行业中，“喝酒不开车，开车不喝酒”，是每个公民应该遵守的交通规则。如图是酒精浓度检测仪的简化电路图，图中R 0为定值电阻、R为酒精气体传感器，其阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（ ）
A . 电压表示数越大，电流表示数越大
B . 电压表示数越大，电流表示数越小
C . 电压表示数与电流表示数比值变大
D . 电压表示数和电流表示数乘积变小
二、多选题

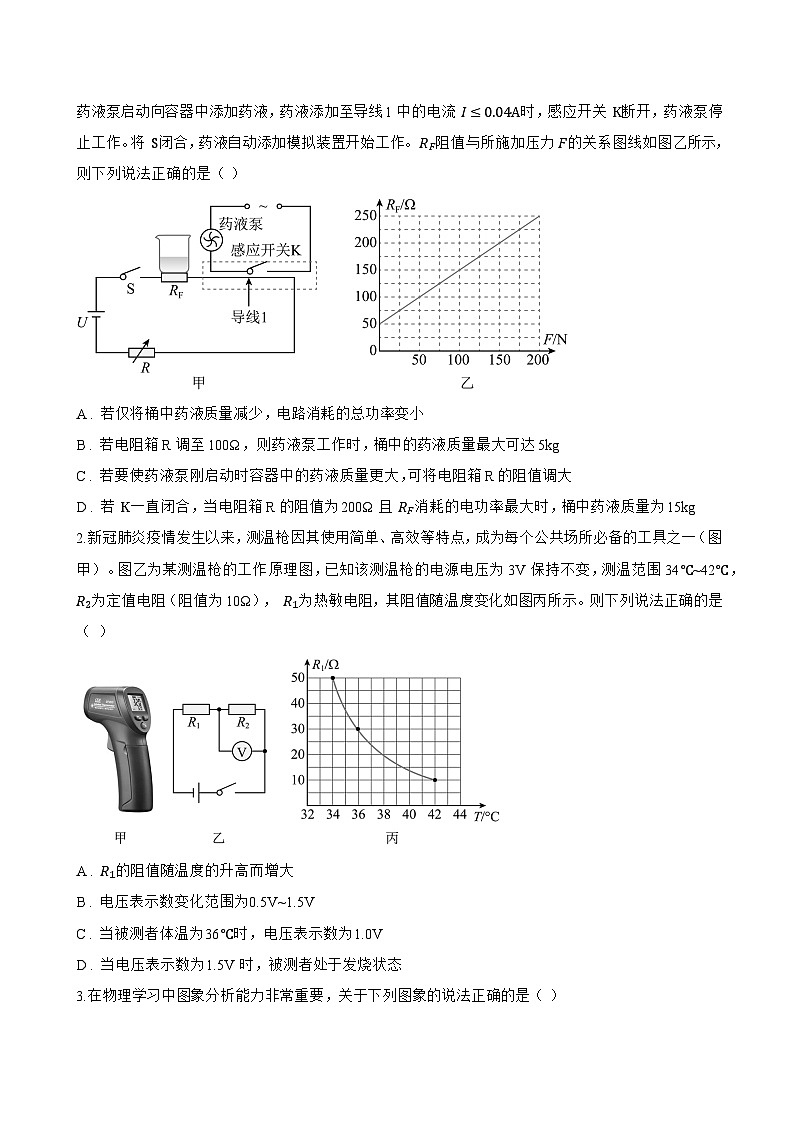

1.图甲是药液自动添加模拟装置，装有药液的容器置于压敏电阻 RF上保持水平接触挤压，已知电源电压 U=8V ， R为电阻箱，容器质量忽略不计，当导线1中的电流 I≥0.05A时，感应开关 K闭合，药液泵启动向容器中添加药液，药液添加至导线1中的电流 I≤0.04A时，感应开关 K断开，药液泵停止工作。将 S闭合，药液自动添加模拟装置开始工作。 RF阻值与所施加压力 F的关系图线如图乙所示，则下列说法正确的是（ ）
A . 若仅将桶中药液质量减少，电路消耗的总功率变小
B . 若电阻箱R调至100Ω，则药液泵工作时，桶中的药液质量最大可达5kg
C . 若要使药液泵刚启动时容器中的药液质量更大，可将电阻箱R的阻值调大
D . 若 K一直闭合，当电阻箱R的阻值为200Ω且 RF消耗的电功率最大时，桶中药液质量为15kg
2.新冠肺炎疫情发生以来，测温枪因其使用简单、高效等特点，成为每个公共场所必备的工具之一（图甲）。图乙为某测温枪的工作原理图，已知该测温枪的电源电压为3V保持不变，测温范围34℃~42℃， R2为定值电阻（阻值为10Ω）， R1为热敏电阻，其阻值随温度变化如图丙所示。则下列说法正确的是（ ）
A . R1的阻值随温度的升高而增大
B . 电压表示数变化范围为0.5V~1.5V
C . 当被测者体温为36℃时，电压表示数为1.0V
D . 当电压表示数为1.5V时，被测者处于发烧状态
3.在物理学习中图象分析能力非常重要，关于下列图象的说法正确的是（ ）
A . 图中反映的是晶体凝固的图象
B . 图中反映导体电流与电压的关系，由图可知 R1
