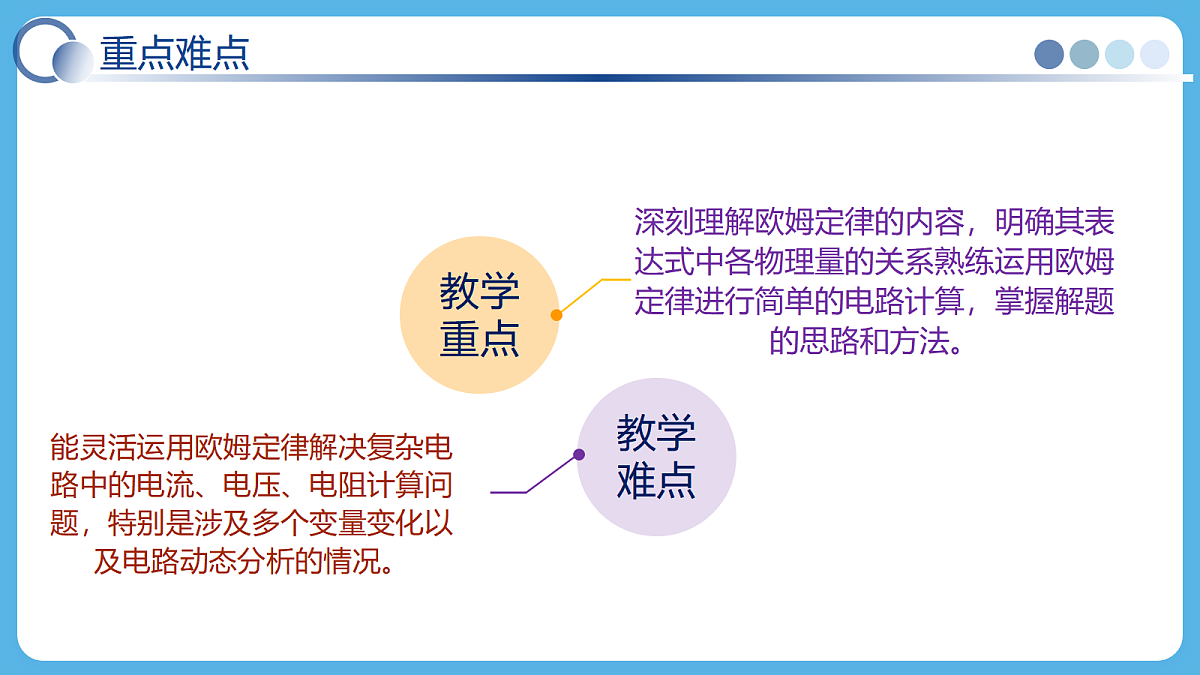

深刻理解欧姆定律的内容，明确其表达式中各物理量的关系熟练运用欧姆定律进行简单的电路计算，掌握解题的思路和方法。
能灵活运用欧姆定律解决复杂电路中的电流、电压、电阻计算问题，特别是涉及多个变量变化以及电路动态分析的情况。
导体中的电流与两端的电压和电阻的关系
电压是产生电流的原因，电压越高，电流可能越大。
电阻表示导体对电流的阻碍作用，当电压一定时，电阻越小，电流越大。
　　灯光渐亮，音乐渐起，幽静朦胧的大厅，一群美丽的白天鹅出现在舞台上，随着灯光的变化翩翩起舞
对舞台灯光强弱和声音大小的控制可以通过改变电流或电压来实现。
　　早在1826年，德国物理学家，欧姆对电流与电压、电阻的关系就进行了探究。经过近十年的不懈努力，欧姆巧妙地设计了电流扭秤——电流表的雏形，并用温差电池作电源，保证了电流的稳定性。他经过大量实验得出了电阻中电流与电压的正比关系，即著名的欧姆定律。
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
　　对于同一导体而言，电阻一定，加在导体两端的电压增大几倍，导体中的电流就增大几倍，当电压一定时，导体中的电阻增大几倍，导体中的电流就变为原来的几分之一。
　　如果用 U表示导体两端的电压，R表示导体的电阻，I表示导体中的电流，那么用公式表示就是
电压U 的单位：伏特，符号 V。 电阻R 的单位：欧姆，符号 Ω 。 电流 I 的单位：安培，符号A。
4.对表达式的理解
欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。
在电路中由于开关的闭合或滑动变阻器滑片的移动，都会导致电路中的电流、电路两端的电压的变化。
求电阻：导体的电阻在数值上等于加在导体两端的电压与通过导体的电流的比值。
求电压：导体两端的电压等于通过导体的电流与其电阻的乘积。
1、变形公式U=IR ，能否说明电阻一定时电压与电流成正比呢？
不能，因为电压是电流形成的原因。
不能，电阻大小与长度、材料、横截面积和温度有关决定。
【学习任务一】欧姆定律的概念
对于欧姆定律的公式　　　的理解，以下说法正确的是（　　）A．导体两端电压越大，通过导体电流越大B．在电压一定时，导体的电阻与通过导体的电流成反比C．由 　　可知　　 ，所以当导体两端电压为0时，导体电阻为0D．在电阻一定时，通过该导体的电流与该导体两端的电压成正比
【变式训练】欧姆定律的图像表示
如图所示图像中，能反映电压一定时，电流I与电阻R之间关系的是（　　）
利用欧姆定律进行简单计算
　　欧姆定律在解决各种电路的计算问题中有重要的应用。对于一段电路，只要知道电流、电压、电阻这三个量中的两个，就可以利用欧姆定律计算出第三个量。
解:（1) 电阻器两端电压 U=6V, 通过的电流I=0.3A。根据欧姆定律，可以得出电阻器的电阻
(2) 根据欧姆定律，当电阻不变 、电压变为原来的2倍时，通过电阻器的电流为原来的2倍。
答：（1)电阻为20Ω ；(2)电流为原来的几倍。
利用欧姆定律公式计算的步骤
①读题、审题（注意已知量的内容）根据题意画出电路图；
②判断电路的连接方式，明确各测量哪部分电路两端的电压和电路中的电流；
③在图上标明已知量的符号、数值和未知量的符号；
④找出各物理量之间的关系；利用欧姆定律和串、并联电路电流、电压的关系列出关系式。物理公式在代入数值或写计算结果时不要忘记单位（书写格式要完整，规范）。
【例题2】在探究电流与电压关系的实验中，有同学误将电压表接在了滑动变阻器两端，发现电压表示数为1.5V。已知定值电阻R的大小为5Ω，电路两端电压为4.5V。请你帮该同学判断一下此时经过定值电阻R的电流大小？
解：根据题意画出等效电路图
答：经过定值电阻R的电流大小为0.6A。
【学习任务二】欧姆定律的简单计算
如图所示，电阻R1=30Ω，闭合S1、断开S2时，电流表的示数为0.4A；闭合S1和S2时，电流表的示数为0.5A。则电源两端的电压为_____V，电阻R2的阻值为______Ω。
【变式训练】欧姆定律的简单计算
两只定值电阻，甲标有“10Ω、0.8A”字样，乙标有“15Ω、0.4A”字样，把它们串联起来，两端允许加的最大电压是（　　）A．14VB．10V　C．8V　　　D．6V
　　根据世界卫生组织的统计，50%~60％的 交通事故与酒后驾驶有关。我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任。目前，世界大多数国家都采用呼气式酒精剧试仪对驾驶员进行现场检测。　　酒精气体传感器是一种气敏电阻，它的阻值随酒精气体浓度的变化而变化，从而引起电路中电流和电压 的变化。这样测试仪就能显示出驾驶员呼出的酒精气体浓度。
　　酒精测试仪实际上是由酒精气体传感器R1、一个定值电阻R2及一个电流表和电压表串联组成。
　　其中传感器的电阻值R1随酒精气体浓度的增大而减小，根据欧姆定律I=U/R可知，电路中的电流越大，则定值电阻R2两端的电压U2＝IR2越大，即测试仪的示数越大。
导体中的电流，跟导体两端的电压成正比，导体的电阻成反比。
单位：电压：V；电阻：Ω；电流：A
①欧姆定律适用于纯电阻电路；
②电流、电压与电阻必须是对应同一导体或同一段电路；
1.（2019•资阳模拟）对于某一确定的通电导体，影响通过该导体电流大小的物理量是（　　）A．通电时间　　　　B．电荷量　　C．长度D．电压
点评：本题考查了电流定义式　　　和欧姆定律公式　　　的理解与掌握，注意区分。
2.（2006秋•青羊区校级期末）通过导体a，b的电流随电压的变化情况如图，则导体a，b的电阻相比较（　　）A．Ra＞RbB．Ra＜RbC．Ra=RbD．无法确定
点评：本题考查学生对I-U图象的认识，图象为物理学中的重要方法，应熟练掌握。
3.（2024•涪城区校级开学）某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（　　）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为2V时，电流为0.6AD．当导体两端的电压为0时，电流为0
解：ABD．由图象上看出，当导体两端的电压为0时，电流为0，但是电阻不为零，因为电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，故AB不正确，D正确；C．当导体电压为2V时，由图象可以找到此时对应的电流0.4A，故C不正确；故选：D。
点评：（1）电阻是导体本身的性质，其大小与材料、长度、横截面积、温度有关，与电压的大小和电流的大小无关；（2）读懂图象，能根据电压找到对应的电流，或者根据电流找到对应的电压。
4. （2024秋•北川县期末）如图所示，电源电压恒为6V，闭合开关S，电压表的示数为2V，电路中的电流为0.5A。则灯泡L2两端的电压及灯泡L2的电阻分别为（　　）A．4V，4ΩB．2V，4ΩC．4V，8ΩD．2V，8Ω
点评：本题考查串联电路的特点和欧姆定律的应用，难度不大。
1.基础性作业：完成课件中的课堂练习。
　　通过电表的电流过大会有烧毁电表的危险。电流表的特点是电阻很小，在实验中决不允许直接把电流表接在电源的两极上，请用欧姆定律分析其中的道理。　　电压表的特点是电阻很大，把电压表接到电源的两极上没有烧毁的危险，这是为什么？
