初中物理第2节 欧姆定律课后作业题

这是一份初中物理第2节 欧姆定律课后作业题，共15页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

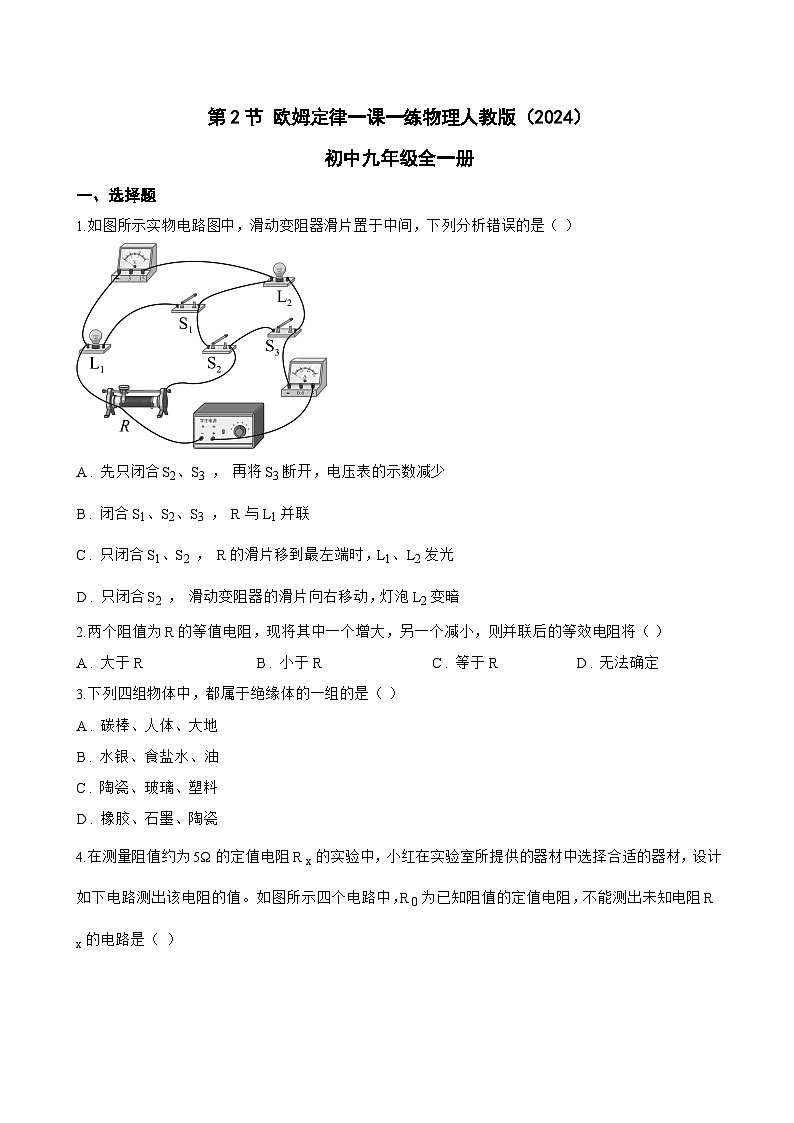

1.如图所示实物电路图中，滑动变阻器滑片置于中间，下列分析错误的是（ ）
A . 先只闭合S2、S3 ， 再将S3断开，电压表的示数减少
B . 闭合S1、S2、S3 ， R与L1并联
C . 只闭合S1、S2 ， R的滑片移到最左端时，L1、L2发光
D . 只闭合S2 ， 滑动变阻器的滑片向右移动，灯泡L2变暗
2.两个阻值为R的等值电阻，现将其中一个增大，另一个减小，则并联后的等效电阻将（ ）
A . 大于R B . 小于R C . 等于R D . 无法确定
3.下列四组物体中，都属于绝缘体的一组的是（ ）
A . 碳棒、人体、大地
B . 水银、食盐水、油
C . 陶瓷、玻璃、塑料
D . 橡胶、石墨、陶瓷

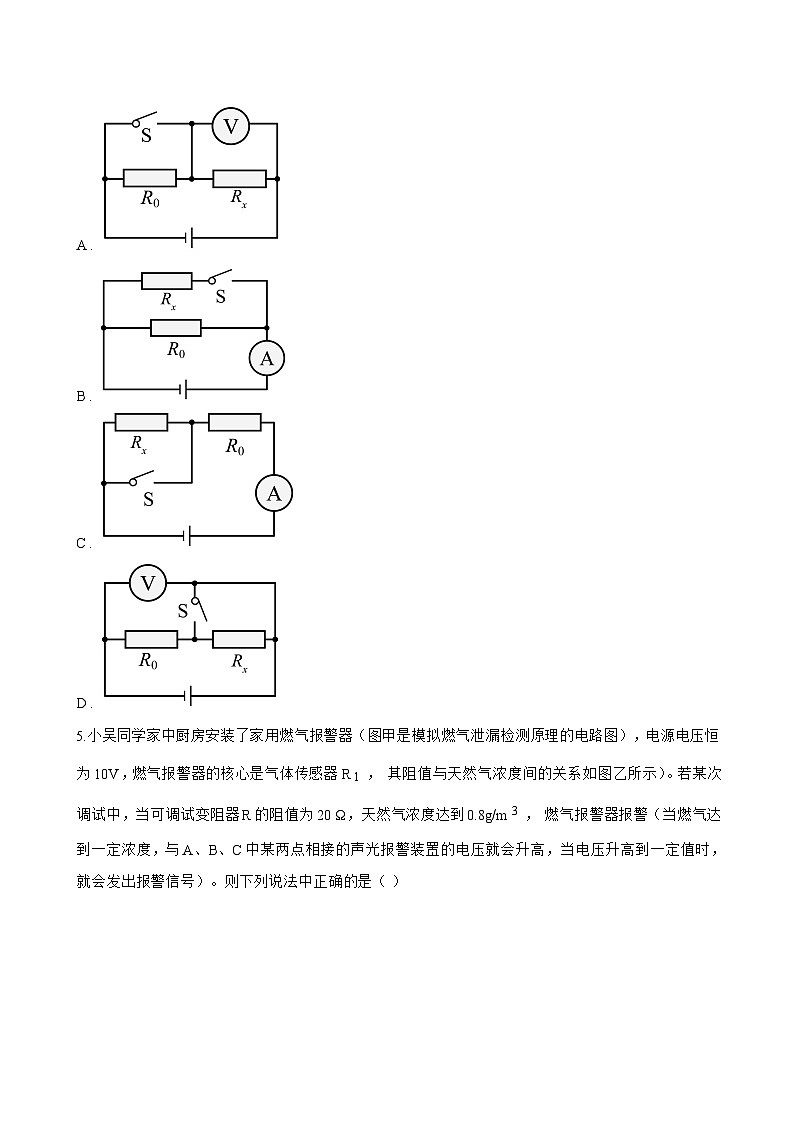

4.在测量阻值约为5Ω的定值电阻R x的实验中，小红在实验室所提供的器材中选择合适的器材，设计如下电路测出该电阻的值。如图所示四个电路中，R 0为已知阻值的定值电阻，不能测出未知电阻R x的电路是（ ）
A .
B .
C .
D .

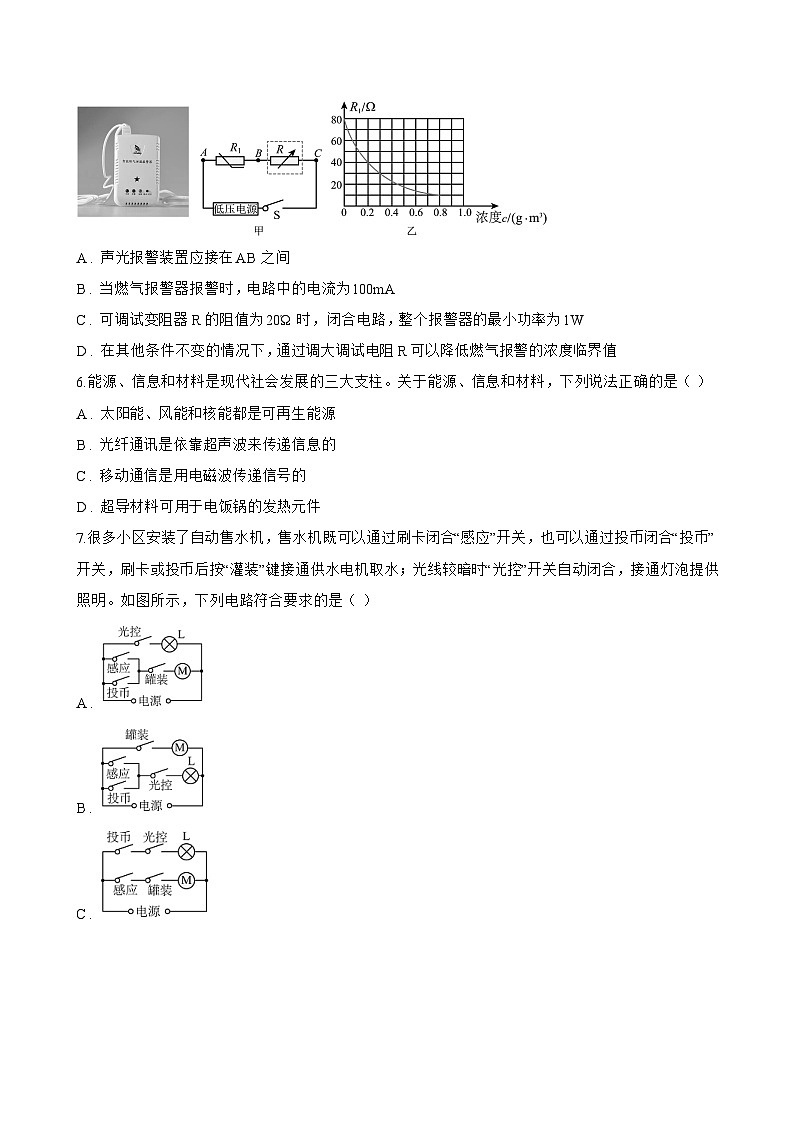

5.小吴同学家中厨房安装了家用燃气报警器（图甲是模拟燃气泄漏检测原理的电路图），电源电压恒为10V，燃气报警器的核心是气体传感器R 1 ， 其阻值与天然气浓度间的关系如图乙所示）。若某次调试中，当可调试变阻器R的阻值为20 Ω，天然气浓度达到0.8g/m 3 ， 燃气报警器报警（当燃气达到一定浓度，与A、B、C中某两点相接的声光报警装置的电压就会升高，当电压升高到一定值时，就会发出报警信号）。则下列说法中正确的是（ ）
A . 声光报警装置应接在AB之间
B . 当燃气报警器报警时，电路中的电流为100mA
C . 可调试变阻器R的阻值为20Ώ时，闭合电路，整个报警器的最小功率为1W
D . 在其他条件不变的情况下，通过调大调试电阻R可以降低燃气报警的浓度临界值
6.能源、信息和材料是现代社会发展的三大支柱。关于能源、信息和材料，下列说法正确的是（ ）
A . 太阳能、风能和核能都是可再生能源
B . 光纤通讯是依靠超声波来传递信息的
C . 移动通信是用电磁波传递信号的
D . 超导材料可用于电饭锅的发热元件
7.很多小区安装了自动售水机，售水机既可以通过刷卡闭合“感应”开关，也可以通过投币闭合“投币”开关，刷卡或投币后按“灌装”键接通供水电机取水；光线较暗时“光控”开关自动闭合，接通灯泡提供照明。如图所示，下列电路符合要求的是（ ）
A .
B .
C .
D .
8.家庭电路中常用两盏照明灯（均符合220V额定电压），下列基于家庭电路特点的判断正确的是（ ）
A . 若同时亮同时灭，则一定是串联的
B . 若通过的电流相等，则一定是串联的
C . 若他们两端电压相等，则一定是并联的
D . 若通过的电流不相等，则一定是并联的
二、多选题
1.两定值电阻甲、乙的I-U关系图象如图所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是（ ）
A . 甲中的电流小于乙中的电流
B . 甲两端的电压等于乙两端的电压
C . 甲的电阻小于乙的电阻
D . 甲消耗的电功率大于乙消耗的电功
2.灯泡L工作时能够承受的最大电压和电流分别为“6V，0.8A”，电阻R工作时能够承受的最大电压和电流分别为“6V，0.6A”，通过它们的电流与其两端电压变化的关系如图甲所示。现将它们连入图乙所示电路中闭合开关S，电路正常工作。下列说法正确的是（ ）
A . 灯泡的电阻随其两端电压的增大而减小
B . 为了电路安全，电源电压最大值为9V
C . 当电压表示数为3V时，电流表示数为0.6A
D . 若电源电压为4V，则通过灯泡的电流为0.3A
3.如图是A、B两电阻的U-I图像。结合图中信息可知（ ）
A . A的电阻比B的电阻小
B . A、B串联接入电路中，通过的电流相等
C . A、B并联接入电路中，A的功率比B的功率小
D . 相同时间内，A消耗的电能一定比B少
4.创建生态文明城市需要我们共同关注环境。我区某兴趣小组为了检测空气质量指数，设计了如图甲所示的检测电路。R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压12V保持不变，R 0=5Ω，当电压表示数为4V时，下列说法正确的有（ ）
A . 气敏电阻R两端的电压为8V
B . 通过R的电流为2.4A
C . 电阻R0的电功率为3.2W
D . 此时空气质量指数为50
5.如图，在探究“电流与电阻的关系”实验中，关于滑动变阻器的说法正确的是（ ）
A . 滑动变阻器可以保护电路
B . 利用滑动变阻器控制R两端电压不变
C . 若R从5Ω更换为10Ω，R'的滑片应向右端移动
D . 若R从5Ω更换为10Ω，R'的滑片应向左端移动
6.新冠肺炎疫情发生以来，测温枪因其使用简单、高效等特点，成为每个公共场所必备的工具之一（图甲）。图乙为某测温枪的工作原理图，已知该测温枪的电源电压为3V保持不变，测温范围34℃~42℃， R2为定值电阻（阻值为10Ω）， R1为热敏电阻，其阻值随温度变化如图丙所示。则下列说法正确的是（ ）
A . R1的阻值随温度的升高而增大
B . 电压表示数变化范围为0.5V~1.5V
C . 当被测者体温为36℃时，电压表示数为1.0V
D . 当电压表示数为1.5V时，被测者处于发烧状态
7.在物理学习中图象分析能力非常重要，关于下列图象的说法正确的是（ ）
A . 图中反映的是晶体凝固的图象
B . 图中反映导体电流与电压的关系，由图可知 R1
