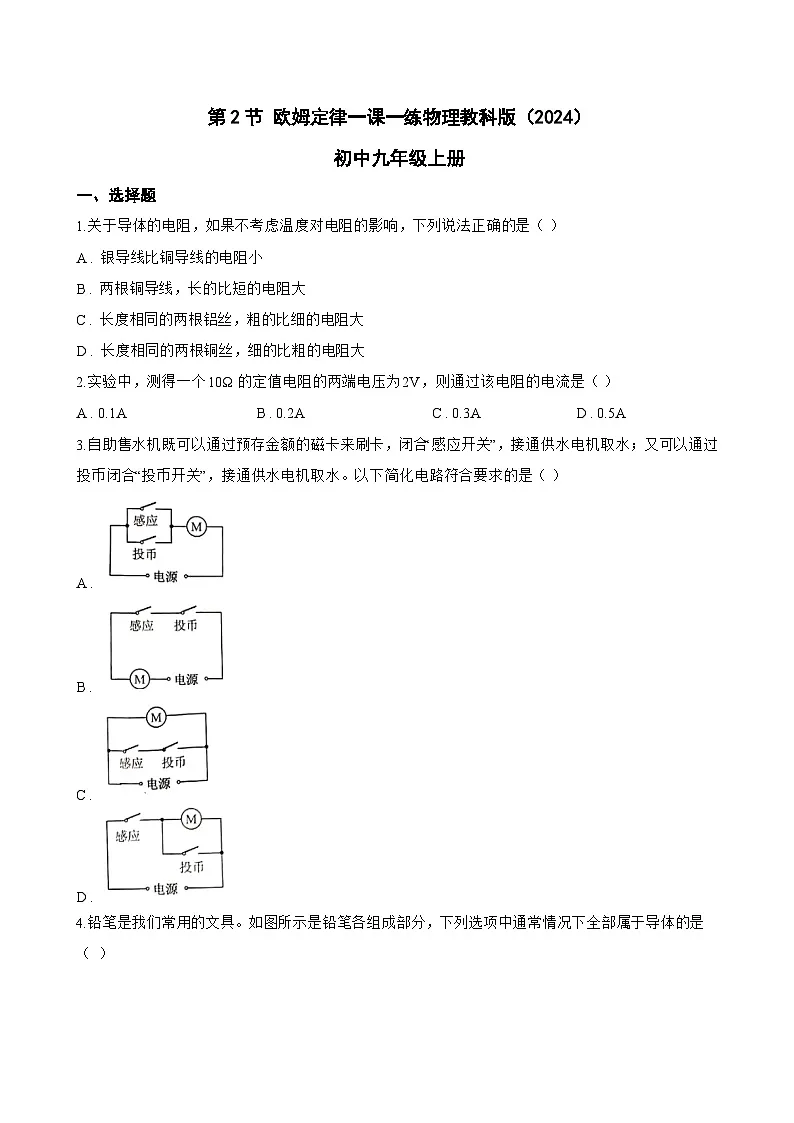

初中物理教科版（2024）九年级上册（2024）第2节 欧姆定律随堂练习题

这是一份初中物理教科版（2024）九年级上册（2024）第2节 欧姆定律随堂练习题，共13页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.关于导体的电阻，如果不考虑温度对电阻的影响，下列说法正确的是（ ）
A . 银导线比铜导线的电阻小
B . 两根铜导线，长的比短的电阻大
C . 长度相同的两根铝丝，粗的比细的电阻大
D . 长度相同的两根铜丝，细的比粗的电阻大
2.实验中，测得一个10Ω的定值电阻的两端电压为2V，则通过该电阻的电流是（ ）
A . 0.1A B . 0.2A C . 0.3A D . 0.5A
3.自助售水机既可以通过预存金额的磁卡来刷卡，闭合“感应开关”，接通供水电机取水；又可以通过投币闭合“投币开关”，接通供水电机取水。以下简化电路符合要求的是（ ）
A .
B .
C .
D .

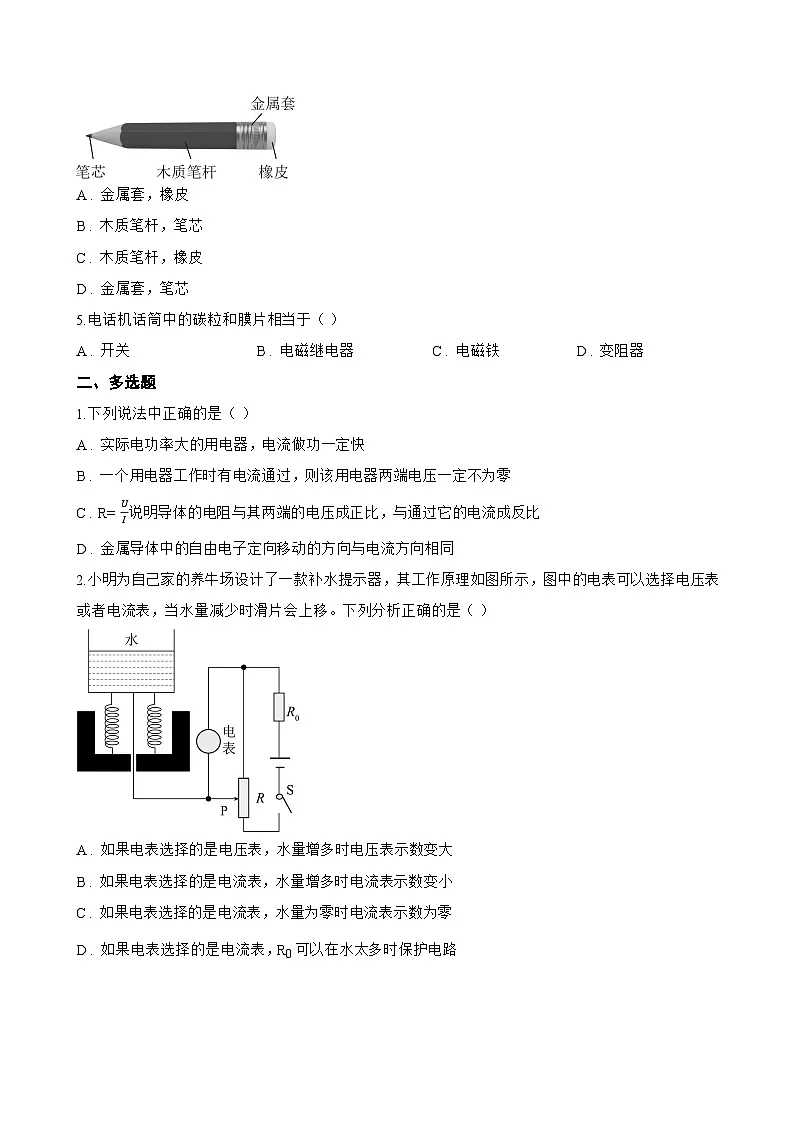

4.铅笔是我们常用的文具。如图所示是铅笔各组成部分，下列选项中通常情况下全部属于导体的是（ ）
A . 金属套，橡皮
B . 木质笔杆，笔芯
C . 木质笔杆，橡皮
D . 金属套，笔芯
5.电话机话筒中的碳粒和膜片相当于（ ）
A . 开关 B . 电磁继电器 C . 电磁铁 D . 变阻器
二、多选题
1.下列说法中正确的是（ ）
A . 实际电功率大的用电器，电流做功一定快
B . 一个用电器工作时有电流通过，则该用电器两端电压一定不为零
C . R= UI说明导体的电阻与其两端的电压成正比，与通过它的电流成反比
D . 金属导体中的自由电子定向移动的方向与电流方向相同
2.小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，图中的电表可以选择电压表或者电流表，当水量减少时滑片会上移。下列分析正确的是（ ）
A . 如果电表选择的是电压表，水量增多时电压表示数变大
B . 如果电表选择的是电流表，水量增多时电流表示数变小
C . 如果电表选择的是电流表，水量为零时电流表示数为零
D . 如果电表选择的是电流表，R0可以在水太多时保护电路

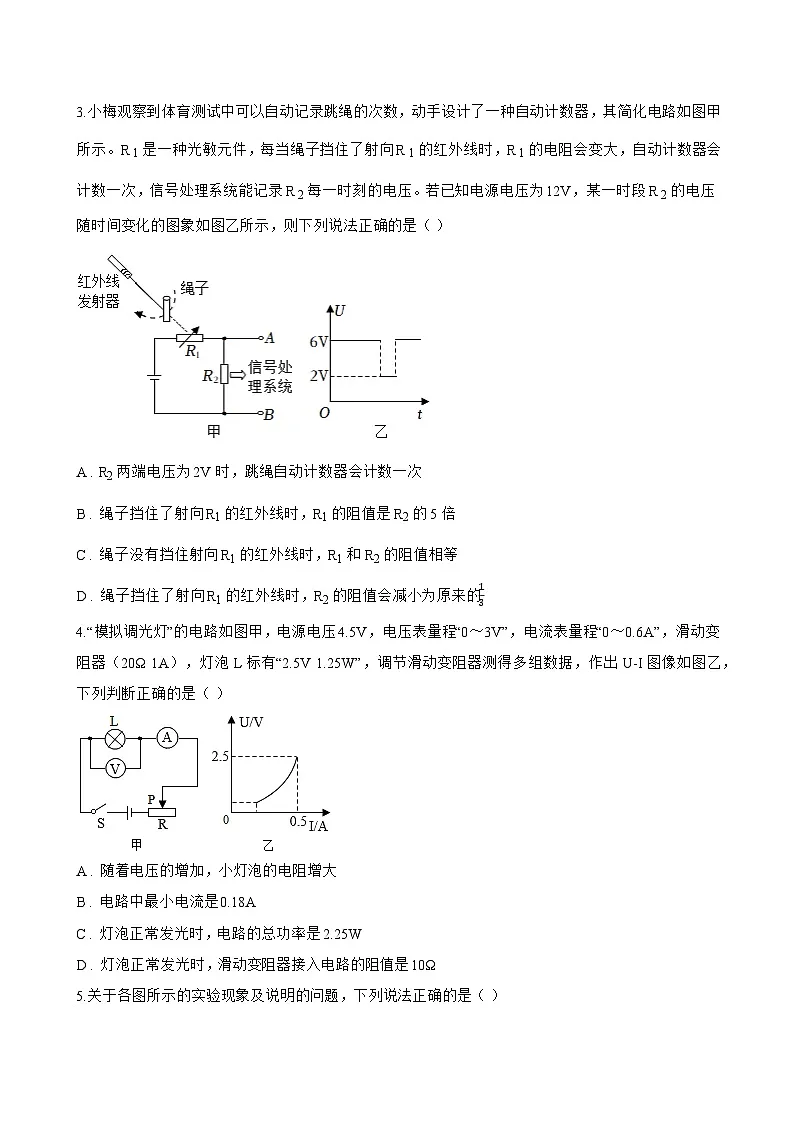

3.小梅观察到体育测试中可以自动记录跳绳的次数，动手设计了一种自动计数器，其简化电路如图甲所示。R 1是一种光敏元件，每当绳子挡住了射向R 1的红外线时，R 1的电阻会变大，自动计数器会计数一次，信号处理系统能记录R 2每一时刻的电压。若已知电源电压为12V，某一时段R 2的电压随时间变化的图象如图乙所示，则下列说法正确的是（ ）
A . R2两端电压为2V时，跳绳自动计数器会计数一次
B . 绳子挡住了射向R1的红外线时，R1的阻值是R2的5倍
C . 绳子没有挡住射向R1的红外线时，R1和R2的阻值相等
D . 绳子挡住了射向R1的红外线时，R2的阻值会减小为原来的13
4.“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器测得多组数据，作出U-I图像如图乙，下列判断正确的是（ ）
A . 随着电压的增加，小灯泡的电阻增大
B . 电路中最小电流是0.18A
C . 灯泡正常发光时，电路的总功率是2.25W
D . 灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω
5.关于各图所示的实验现象及说明的问题，下列说法正确的是（ ）
A . 如图，司南能够指南北是利用了磁体受地磁场的作用
B . 如图，将铅笔芯右端的夹子B向A靠近，灯泡亮度变大，说明电阻与长度有关
C . 如图，通电后，螺线管的电流方向如图所示，由右手螺旋定则知B端是磁南极
D . 如图，相同质量的水和煤油加热相同时间，煤油升温快说明吸热能力强
6.现只有一个电源、一个电铃、一个小灯泡、两个开关和若干导线组成电路，只闭合一个开关时铃响灯不亮，只闭合另一个开关时灯亮、铃不响，则开关都闭合时可能出现的情况是（ ）
A . 铃响灯也亮
B . 铃不响灯亮
C . 铃不响灯也不亮且烧坏电源和导线
D . 铃响灯不亮
三、填空题
1.如图是电热饮水机电路原理图，已知R 1=100Ω，R 2=20Ω，当开关S 1、S 2闭合时，饮水机处于 ________ 状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为 ________ ．
2.如图，当电路中开关断开、甲乙两表是电流表时，两表的示数之比为1∶3，当电路中开关闭合、甲乙两表是电压表时，两表的示数之比为 ________ ；如果R 1=5Ω，电源电压6V，则两种情况下R 2的功率之差为 ________ W。
3.一个电灯正常工作时它两端的电压是12V，通过它的电流是0.5A，现在想让它接在18V的电源仍然正常工作，应 ________ 联一个阻值是 ________ 欧的电阻．
4.丽丽同学在利用如图甲所示的电路探究电流与电阻关系时，分别将5Ω、10Ω、20Ω的定值电阻接入电路进行实验，并绘制了如图乙所示的图像。将5Ω定值电阻换为10Ω定值电阻后，应将滑动变阻器的滑片向 ________ （选填“左”或“右”）调至适当位置。若理想电源的电压是6V，则丽丽同学要完成三组实验测量，所选的滑动变阻器的最大阻值至少是 ________ Ω。
5.一个灯泡的电阻是20Ω，正常工作的电压是8V，灯泡正常工作时通过它的电流是 ________ A。现在把它接到电压是12V的电源上，要使它正常工作，需要给它串联一个阻值为 ________ Ω的分压电阻。
6.已知甲、乙两图中 RC=RD=1Ω ， RA=2Ω ， RB=4Ω ， UMN=4V ， 求甲图中EF间的电阻 REF= ________ Ω。乙图中G点处的电流 IG= ________ A。
7.当通过导体的电流为0.6A，导体两端电压为9V时，该导体的电阻值为 ________ Ω，若通过该导体的电流为0.3A时，则该导体的电阻值为 ________ Ω，导体两端电压应为 ________ V。
8.LED（发光二极管）灯现在逐渐被运用到人们的日常生活中，我们教室里用的电子白板的开关键会发出蓝色或红色的光，这是因为开关键内安装了用 ________ 材料制成的发光二极管；科学家发现，铝在-271.76℃以下时，电阻变成了0，这是 ________ 现象。
9.如下图所示为某实验小组分别测量电阻甲和电阻乙的I-U关系曲线。由图像可知，电阻乙的阻值为 ________ Ω，若将电阻甲和电阻乙串联在0.4A的电路中，甲、乙两端的总电压为 ________ V。
四、实验探究题
1.小西和同学们在“探究电流与电压的关系”的实验中，实验电路如图甲所示，电源电压恒为3V，定值电阻R的阻值为5Ω。
（1）连接电路时，开关应 ________ ，闭合开关前应将滑动变阻器滑片P调至 ________ （选填“A”或“B”）端；
（2）连接好电路后，闭合开关，发现电压表有示数，电流表无示数，此时电路的故障可能是定值电阻 ________ 路；
（3）排除故障后，第2次实验中电流表的示数如图乙所示，为 ________ A；
（4）将多次实验测得的数据记录在表格中，分析数据可得：在电阻一定时，通过导体的电流与导体两端的电压成 ________ ；
（5）以下实验中，与此实验中进行多次测量的目的相同的是 ________ ；
A.用刻度尺测量长度
B.探究杠杆的平衡条件
（6）完成此实验后，同学们还想探究“电流与电阻的关系”，又添加了10Ω、15Ω、20Ω、25Ω的电阻，实验中保持定值电阻两端电压为1.5V不变。将5Ω电阻换成10Ω电阻后，为保持电压表的示数仍为1.5V，应将滑动变阻器滑片P向 ________ （选填“A”或“B”）端移动。为了完成本实验，滑动变阻器的最大阻值不得小于 ________ Ω。
2.现有一个阻值为30Ω的定值电阻 R0 ， 约为20Ω的未知电阻 Rx的阻值，一个电压约为6V的电源，仅有一个0-0.6A量程的电流表，开关和导线若干，请你设计一个实验，比较精确地测出一个 Rx的阻值。
要求：
（1） 画出实验电路图；
（2） 写出主要实验步骤和需测量的物理量；
（3） 写出待测电阻 Rx的数学表达式（用已知量和测量量表示）。
3.实验小组完成了“探究串联电路电压规律”的实验后，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。老师引导同学们用如图甲所示的电路继续进行了深入探究：
（1） 最初探究串联电路电压规律时，把电压表接入电路，有时要试触。试触不能达的到目的是________。
A . 检查电压表是否完好
B . 检查电压表的连接方式是否正确
C . 检查整个电路连接是否正确
D . 选择最合适的量程
（2） 测量电源及灯泡两端电压：当电压表接在C、D两点，电压表的示数（如图乙所示）是 ________ V。
（3） 测量电路中导线的电压：测出导线BC间的电压大约为0.05V，由此得知导线分压可能是造成结论与猜想不符的原因。为了能更明显地观察到导线分压的现象，应选择较 ________ （选填：“粗”或“细”）的导线。
五、计算题
1.图甲是一个电器设备内部的部分电路，A、B被封闭在一个透明的玻璃壳内，A是一个定值电阻，B是一种由特殊金属制成的可变电阻，a、b、c是它三个外露的接线柱，当把图甲的a、b分别与图乙电路的a '、b '接线柱连接，当闭合开关S后，并把变阻器的滑片移到最右端时，电压表和电流表的示数分别为6V和0.2A，图乙中滑动变阻器的最大电阻为20Ω，问：
（1）电阻A的阻值是多少？ ________
（2）电源的电压是多少？ ________
（3）当接线柱a与a'连接，b、c同时与b'连接时，测得多组电压与电流值，并绘制成如图丙的曲线图象，调节滑动变阻器的滑片，使电阻A的实际功率为2.7W，此时电阻B消耗的实际功率是多少？ ________
2.小敏看到超载车损坏公路的新闻报道，设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲．电路由电源、称重计（电流表、量程0～0.6A）、定值电阻R 0 ， 滑动变阻器R 1、弹簧和开关组成．已知电源电压8伏，滑动变阻器R 1长40厘米、最大阻值20欧，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。
（1） 定值电阻R 0多大？
（2） 最大载重时，该模拟电路的电流表示数多大？
（3） 小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R 2＝20欧、R 3＝5欧和R 4＝1欧中哪个替换R 0 ， 替换后，最大称量时，电流表示数多大？
3.夏季汛期来临，某科技小组设计了一个监测沱江河的水位的装置。其原理如图甲，电路中电源电压保持不变，R 0为定值电阻；R是竖直放置的长条形电阻片，浮子可带动金属滑杆AP在竖直方向上下移动，AP与R组成滑动变阻器（最大阻值60Ω），当电流表的示数达到某一数值时提醒监测员水位达到警戒值。R接入电路的阻值随水位的变化关系如图乙，电路工作时电压表与电流表变化关系如图丙。试计算：
（1）到达警戒水位时，R连入电路的电阻为多大？
（2）当水位到达180.0m时，电路的总功率为多大？

4.某款具有“低温”“中温”和“高温”三个挡位的电加热器，电路图如图。电源电压恒为220V，R 1、R 2是电热丝，R 1＝242Ω，R 2＝121Ω，S为选择开关，可选择不同挡位进行加热。求：
（1） 电加热器处于低温挡位时的工作电流；
（2） 选择开关S接触“3”“4”两个触点时，通电1min，电流产生的热量；
（3） 电加热器处于高温挡位时的功率。
5.为了丰富学生课后生活，某学校开展了以电为主题的多样化探究活动，科创社团设计了控制灯泡明暗的电路，如图所示。电源电压（ U=4V）灯泡上标有“2.5V、1.25W”，定值电阻 R=40Ω ， 滑动变阻器R 2上标有“20Ω、1A”，电流表的量程选用0~0.6A，电源电压及灯泡电阻保持不变。求：
（1）灯泡正常发光时的电流；
（2）只闭合S，移动滑片，使灯泡正常发光，此时变阻器接入电路的阻值；
（3）三个开关均闭合，滑片移到最右端，此时电流表示数；
（4）只闭合S，在保证电路安全的前提下，调节滑片P的过程中，灯泡的电功率变化范围。
六、综合题
1.1911年，荷兰科学家卡末林﹣昂内斯（Heike Kam erlingh﹣Onnes）用液氦冷却汞，当温度下降到4.2K（零下268.95℃）时，水银的电阻完全消失．当温度降低到足够低时，有些材料的电阻变为零，这即为超导现象.1933年，荷兰的迈斯纳和奥森菲尔德共同发现了超导体的另一个极为重要的性质﹣完全抗磁性，也称迈斯纳效应．完全抗磁性是指磁场中的金属处于超导状态时，体内的磁感应强度为零的现象．迈斯纳效应使人们可以用此原理制造超导列车和超导船，由于这些交通工具将在悬浮无摩擦状态下运行，这将大大提高它们的速度和安静性，并有效减少机械磨损．另外利用超导悬浮还可制造无磨损轴承，将轴承转速提高到每分钟10万转以上．发生超导现象时的温度称为临界温度.2014年12月，我国科学家发现了一种新的铁基超导材料锂铁氢氧铁硒化合物，其超导转变温度高达40K（零下233.15摄氏度）以上，这是世界上首次利用水热法发现铁硒类新型高温超导材料，堪称铁基超导研究的重大进展，为相关体系新超导体的探索提供了新的研究思路．同时，为探索铁基高温超导的内在物理机制提供了理想的材料体系．
根据材料请回答下列问题
（1） 当温度降低到足够低时，有些材料的 ________ 变为零，这即为超导现象
（2） 荷兰的迈斯纳和奥森菲尔德共同发现了超导体的另一个极为重要的性质 ________ 也称迈斯纳效应．把一块磁铁放在超导盘上方，超导盘磁化的方向与磁铁磁场的方向 ________ （填相同、相反），磁铁受到向上排斥力，就可悬浮在空中．
（3） 若常温下超导体研制成功，则超导体适合做 ________
A．电炉丝 B．输电线 C．滑动变阻器的线圈 D．电动机线圈．
2.如图是自动扶梯的原理图，它在无人和有人乘坐时运行的速度不同。R是压敏电阻，其阻值随压力的增大而减小。
（1）控制电路工作时，电磁铁上端为 ________ 选填“N”或“S”）级；
（2）当扶梯上有人时，衔铁与触点接触，工作电路中的电流 ________ （选填“变大”“变小”“不变”）电梯的运行速度变大。进户线a端应该是 ________ （选填“零”或“火”）线。

3. 如图，轻质金属导轨CD长2m，可绕C点转动，固定的均匀电阻杆AB与金属导轨CD平行，电阻杆AB每米阻值为10Ω，长度与CD一样。导轨D端通过绳子、滑轮与质量为3.5kg的重物M相连，一弹性轻质金属片垂直连接在AB、CD间且接触良好，并与质量为7kg的绝缘滑块Q粘连．已知：电源电压12V，灯泡规格“4V 1.6W”．闭合开关S，若滑块Q从C开始以0.2m/s的速度匀速向D运动，当M刚要离开地面时，灯L恰好正常发光．（不计导轨CD及滑片P的电阻，忽略温度对灯泡电阻的影响，忽略绳重，滑片P的弹力及一切摩擦，g取10N/kg）

（1） 为了保证物体M不离开地面，滑块Q最多只能运动多长时间？
（2） 定值电阻R0的阻值是多大？
（3） 滑块Q从C开始运动，当电压表示数比Q在C点时的示数大0.5V时，物体M对地面的压力为多少？
4.根据下面各图所给信息填空.
（1） 如图所示是从墙上平面镜中看到的石英钟的像，此刻石英钟所示的时刻是 ________ ；
（2） 小车全程的平均速度是 ________ m/s；
（3） 量筒内液体的体积是 ________ mL；
（4） 要使接入电路的电阻增大，滑片P应该向 ________ 端移动．
5.小李同学根据教材的建议，用3Ω、6Ω、12Ω的定值电阻各一个，制作了一个电路“黑箱”，内部结构如图甲所示．a、b、c、d为四条引线的接线柱．为了确定R 1、R 2、R 3的阻值，小王连接了图乙所示的部分电路，其中电源电压保持不变，约为3v，电流表量程为0.6A，
（1） 小王将f与a相连，e与b相连，正要闭合开关，小李阻止了他．请通过计算、分析，说明小李为什么要阻止小王．
（2） 小王保持f与a相连，将e改为与c相连，闭合开关S，电流表示数为I ac；断开S保持f与a相连，将e改为与d相连，闭合S，电流表示数为I ad；小王发现．I ac=2I ad ． 请通过计算、推理确定R 1、R 2、R 3的阻值．
（3） 在图甲所示的电路中．若将a、c用导线相连，在a、b间接入电压为U的电源，电路消耗的总功串为P 总1；若改为将a，d用导线相连，在a、b间仍接入电压为U的同一电源，电路消耗的总功串为P 总2 ， 则P 总1：P 总2= ________ ．
实验序号
1
2
3
4
5
U/V
0.5
1.0
1.5
2.0
2.5
I/A
0.1
0.3
0.4
0.5
