教科版（2024）九年级上册（2024）第2节 欧姆定律习题

这是一份教科版（2024）九年级上册（2024）第2节 欧姆定律习题，共14页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

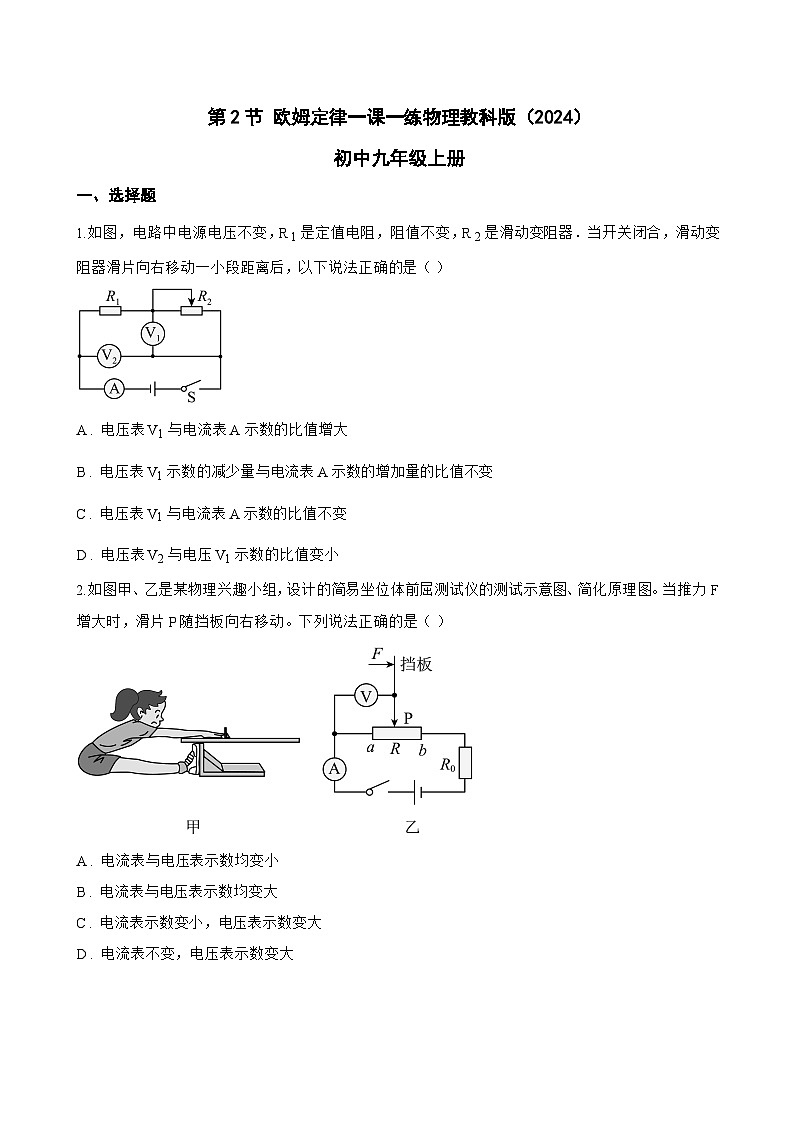

1.如图，电路中电源电压不变，R 1是定值电阻，阻值不变，R 2是滑动变阻器．当开关闭合，滑动变阻器滑片向右移动一小段距离后，以下说法正确的是（ ）
A . 电压表V1与电流表A示数的比值增大
B . 电压表V1示数的减少量与电流表A示数的增加量的比值不变
C . 电压表V1与电流表A示数的比值不变
D . 电压表V2与电压V1示数的比值变小
2.如图甲、乙是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。当推力F增大时，滑片P随挡板向右移动。下列说法正确的是（ ）
A . 电流表与电压表示数均变小
B . 电流表与电压表示数均变大
C . 电流表示数变小，电压表示数变大
D . 电流表不变，电压表示数变大

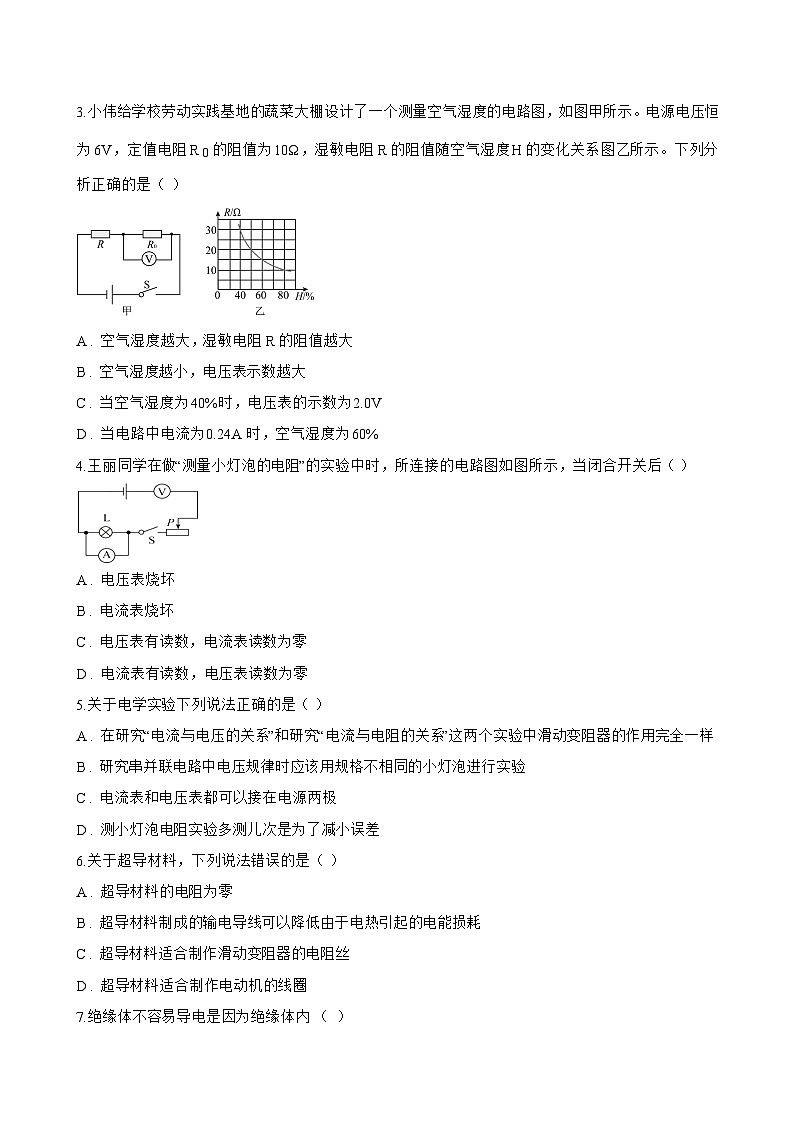

3.小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6V，定值电阻R 0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。下列分析正确的是（ ）
A . 空气湿度越大，湿敏电阻R的阻值越大
B . 空气湿度越小，电压表示数越大
C . 当空气湿度为40%时，电压表的示数为2.0V
D . 当电路中电流为0.24A时，空气湿度为60%
4.王丽同学在做“测量小灯泡的电阻”的实验中时，所连接的电路图如图所示，当闭合开关后（ ）
A . 电压表烧坏
B . 电流表烧坏
C . 电压表有读数，电流表读数为零
D . 电流表有读数，电压表读数为零
5.关于电学实验下列说法正确的是（ ）
A . 在研究“电流与电压的关系”和研究“电流与电阻的关系”这两个实验中滑动变阻器的作用完全一样
B . 研究串并联电路中电压规律时应该用规格不相同的小灯泡进行实验
C . 电流表和电压表都可以接在电源两极
D . 测小灯泡电阻实验多测儿次是为了减小误差
6.关于超导材料，下列说法错误的是（ ）
A . 超导材料的电阻为零
B . 超导材料制成的输电导线可以降低由于电热引起的电能损耗
C . 超导材料适合制作滑动变阻器的电阻丝
D . 超导材料适合制作电动机的线圈

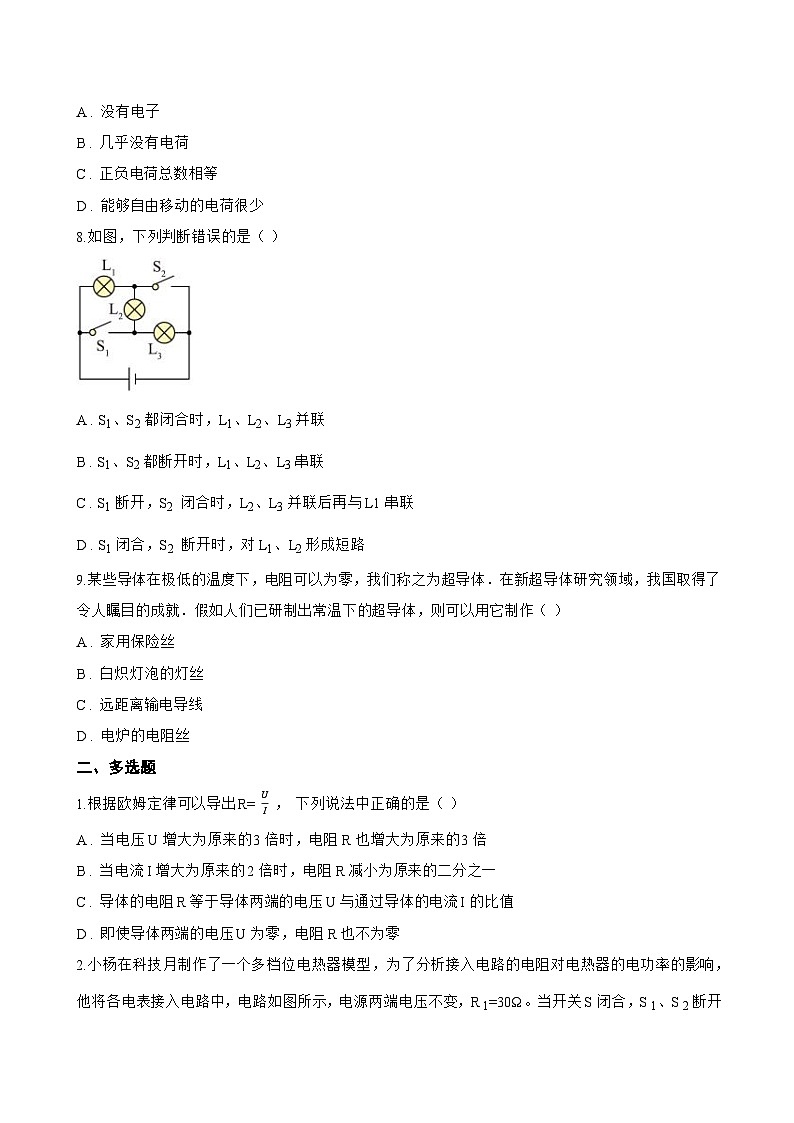

7.绝缘体不容易导电是因为绝缘体内 （ ）
A . 没有电子
B . 几乎没有电荷
C . 正负电荷总数相等
D . 能够自由移动的电荷很少
8.如图，下列判断错误的是（ ）
A . S1、S2 都闭合时，L1、L2、L3并联
B . S1、S2 都断开时，L1、L2、L3串联
C . S1 断开，S2 闭合时，L2、L3 并联后再与 L1 串联
D . S1 闭合，S2 断开时，对L1、L2形成短路
9.某些导体在极低的温度下，电阻可以为零，我们称之为超导体．在新超导体研究领域，我国取得了令人瞩目的成就．假如人们已研制出常温下的超导体，则可以用它制作（ ）
A . 家用保险丝
B . 白炽灯泡的灯丝
C . 远距离输电导线
D . 电炉的电阻丝
二、多选题
1.根据欧姆定律可以导出R= UI ， 下列说法中正确的是（ ）
A . 当电压U增大为原来的3倍时，电阻R也增大为原来的3倍
B . 当电流I增大为原来的2倍时，电阻R减小为原来的二分之一
C . 导体的电阻R等于导体两端的电压U与通过导体的电流I的比值
D . 即使导体两端的电压U为零，电阻R也不为零
2.小杨在科技月制作了一个多档位电热器模型，为了分析接入电路的电阻对电热器的电功率的影响，他将各电表接入电路中，电路如图所示，电源两端电压不变，R 1=30Ω。当开关S闭合，S 1、S 2断开时，电压表示数为U 1 ， 当S、S 1、S 2都闭合时，电压表示数为U 2 ， 已知U 1∶U 2=3∶8；两种状态时，R 2消耗的功率最大值P 大和最小值P 小之比为4∶1；R 3的最小功率为0.9W。则下列说法正确的是（ ）
A . 电热器模型最高挡位时电流表的示数是1.4A
B . 电阻R2的阻值60Ω
C . 电热器模型最低挡位的功率是7.2W
D . 电源两端的电压12V
3.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器R上标有“15Ω1A”字样。在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（ ）
A . 滑动变阻器阻值太小
B . 电源电压太高
C . 20Ω的阻值太小
D . 控制的电压1.5V太高
4.小明熄灭教室里的两盏灯后，跟原来相比（ ）
A . 电路中的电流减小了
B . 电路中的电阻减小了
C . 电路两端的电压降低了
D . 电路消耗的电功率减少了
5.将光敏电阻R、定值电阻R 0、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，下列说法正确的是（ ）
A . A 表和 V 表示数均变小
B . A 表和 V 表示数均变大
C . V 示数与 A 示数的比值不变
D . V 示数与 A 示数的比值变小
6.我国新一代可控核聚变研究装置“中国环流器二号M”的成功运行，标志着中国离“人造太阳”的梦想又近了一步。下列关于能源、现代信息技术说法不正确的是（ ）
A . 核能属于不可再生能源，只要做好技术保护，核能是没有污染的
B . 光纤通讯是依靠电磁波来传递信息的
C . 电能属于二次能源，现代技术无法将核能直接转化为电能
D . 制作手机芯片的主要材料是超导体
7.“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器测得多组数据，作出U-I图像如图乙，下列判断正确的是（ ）
A . 随着电压的增加，小灯泡的电阻增大
B . 电路中最小电流是0.18A
C . 灯泡正常发光时，电路的总功率是2.25W
D . 灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω
8.图甲为某小组同学自制的简易电子秤工作原理图。 AB是一段阻值为 10Ω的均匀电阻丝，长度为 10 cm ， 金属弹簧上端固定且与电压表相连，下端与滑片 P相连，滑片 P能随弹簧一起上下移动，闭合开关，托盘上无待测物时， P在 A点，弹簧伸长量 x与拉力的关系如图乙所示，电源电压恒为 6 V ， 闭合开关。（滑轮与托盘质量不计，取 g=10 N/kg）下列说法正确的是（ ）
A . 甲图中的滑轮在本原理图中仅仅是为了改变动力的作用方向
B . 被测物体放在托盘上时，用电流表示数反映物体质量的大小
C . 当托盘中待测物体质量为 200 g时，电压传感器示数为0.72V
D . 当滑片 P位于 AB中间是位置时，电路消耗的总功率为3.6W
三、填空题
1.小明为自家的温室大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S 1或手机远程控制开关S 2实现，小明用手机控制电路的通断时是用 ________ 传递信息的；当大棚内光线较暗时，光控开关S 3 自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S 4 ， 启动风机.灯泡和风机均可独立工作，以下简化电路图符合要求的是 ________ (选填字母).
2.欧姆定律：一段导体中的电流，跟这段两端的 ________ 成正比关系，跟这段导体的 ________ 成反比关系．
3.如图中的甲、乙分别是甲、乙两个电阻通过的电流与两端电压关系的图像。把甲、乙两个电阻并联在电压为5V的电源上，通过它们的电流之比为 ________ 。
4.给手机充电时，手机的电池相当于电路中的 ________ 。目前许多手机都有手电筒功能，手电筒使用的发光二极管是用 ________ （填“超导体”或“半导体”）材料制成的。
5.在一次风暴中，甲、乙两地之间的两根输电线在某处发生了短路，如图所示，为了确定短路的具体位置，电力工人在甲地把这两根输电线的接头接到电压为3V的电池两端，测出了这时输电线中的电流为0.03A。已知输电线每米长度的电阻为0.01Ω，则发生短路处离甲地 ________ m。测出的电流越大，说明短路处离甲地越 ________ 。
6.如图，闭合开关S，无论怎样移动滑片P，发现电压表示数始终接近电源电压，经查灯泡L完好，导致这一现象的原因是滑动变阻器 ________ 。排除故障后，闭合开关S，灯泡L正常发光，将滑片P向左滑动，电压表示数 ________ （选填“变小”“变大”或“不变”）。
四、实验探究题
1.探究电阻一定时，通过导体的电流与导体两端电压的关系。
（1）【问题】电流与电压有怎样的关系？
（2）【猜想与假设】依据电压是形成电流的原因，猜想：通过导体的电流随着导体两端的电压增大而增大；
（3）【设计实验】如图是该实验的电路图，图中的滑动变阻器在本实验中的作用是：限制电流，保护电路；通过调节接入电路的 ________ 大小，来改变R两端的 ________ ；
（4）【进行实验】按电路图连接电路，闭合开关，保持电阻 R=5Ω不变，移动滑片，测得的几组数据如下表所示；
（5）【分析与论证】请把上表中的实验数据在坐标系中描点，并绘出 U−I图像 ________ ；
（6）【结论】在电阻一定的情况下，通过导体的电流与导体两端的电压成 ________ 。
2.小川在“研究小灯泡的电阻”实验中，连接的实验电路如图甲所示，电路中各元件完好，但闭合开关，灯泡不亮，仔细检查发现电路连接有错误，此时电压表 ________ 示数（选填“有”“无”）；经过老师的指导后，调整电路，使得实验顺利完成、并绘出了灯泡的 U-I图像，如图乙所示的两条图线中 ________ 是他绘制的图线。
3.随着生活节奏加快，熬夜、饮食不规律成为部分人的生活常态，也导致了肥胖症的出现。今年，“体重管理年”行动持续推进，“体重管理”成为了备受关注的热词。如图甲所示为一款市面常见的体脂秤，使用它就可以掌握自己的体重以及身体脂肪含量情况。
（1） 测量体脂率前需要先录入被测者的身高信息，才能准确计算出体脂率，因为人体身高越高，相当于导体的长度越长，电阻就越 ________ ，会影响对人体脂肪含量的判断。
（2） 体脂测量其原理是利用人的体液容易导电，而脂肪不易导电的特性，通过测量人体的电阻来计算出身体的脂肪含量。如图乙是某种体脂秤的主要工作电路，测量时人赤脚踩上a、b两处，当人的脂肪含量较前一次测量降低时，下列分析合理的是______。
A . 人体的总电阻变大
B . 电压表的示数变小
C . 电流表的示数变小
D . Rm消耗的功率变小
（3） 体脂秤的体重测量部分的简化电路图如图丙所示，由压敏电阻 R、数字式仪表 P（电阻可忽略不计）、滑动变阻器 Rn、电池等原件组成。压敏电阻 R在一定范围内的电阻与所受压力的关系如图丁所示，出厂前将滑动变阻器 Rn调为 100Ω。台板部分的质量忽略不计，电源电压为 6V。则体重 G与电路中电流 I的关系是： G= ________ 。
（4） 实际产品中体脂测量和体重测量两部分电路共用同一电源，分析可知，普通人使用它进行测量时， ________ 测量电路功率更大。
五、计算题
1.如图为某商场安装的光敏电阻自动计数器的示意图。其中，A为点光源，B为匀速运行的自动扶梯，电源的电压为6V，R为光敏电阻，R 0为定值电阻（R 0=15Ω），R 0两端接计数器。当点光源的光照射在光敏电阻上时，光敏电阻R=R 0；当扶梯上有顾客通过，挡住由点光源射向光敏电阻的光线时，R的电阻值就增大，计数器则计数一次。
（1） 若自动扶梯满载时，前、后相邻的两个顾客之间的距离均为45cm，自动扶梯运行的速度为0.9m/s，第1次光源计数到第203次计数所用的时间是多少?
（2） 当自动扶梯载着顾客正常运行时，定值电阻R 0消耗的最大功率是多少?
2.如图甲是一款家用暖菜板，其内部简化电路如图乙， R1、 R2均是发热电阻（阻值不随温度变化），通过调节开关控制有“高温”和“低温”两个挡位，暖菜板在高温挡正常工作时，电功率为400W， P高温:P低温=10:1 ， 求：
（1） 高温挡正常工作时的电流；
（2） R1和 R2的阻值；
（3） 在用电高峰期，小明仅让暖菜板在高温挡单独工作 10min ， 如图丙所示的电能表转盘转动了162r，求此时他家的实际电压。
3.市面上的电热水壶大多具有加热和保温功能。下图是某电热水壶的电路简图，开关K接通后，开关S自动与触点a、b接通，热水壶开始烧水；当壶内水温达到100℃时，温控开关S自动与a、b断开，并立即与触点c接通，水壶进入保温状态。已知电源电压为220V，电阻R 1=50Ω，这种水壶的加热功率P加热是保温功率P保温的5倍，水的比热容c=4.2x10 3J/(kg.℃)，R 1、R 2电阻不受温度影响。求：
（1） 将1kg初温为35℃的水加热到100℃需要吸收多少热量?
（2） 电阻R 2的阻值。
（3） 在晚上用电高峰期将1kg初温为35℃的水加热到100℃需用时300s，若加热效率为91%，则晚上用电高峰期的实际电压为多少?
4.无烟电烤炉是现代家庭聚餐新兴的一种烧烤设备，不仅使用方便，更体现的是一种健康环保的生活理念。如图甲所示是小明家买的一款新型三挡（大火、中火和小火）无烟电烤炉，其内部电路图如图乙所示。已知， R1的阻值为96.8Ω， R2的阻值为48.4Ω，额定电压为220V。则：
（1） 求该无烟电烤炉在小火正常工作时的电流；（结果保留一位小数）
（2） 求该无烟电烤炉在大火正常工作时的功率；
（3） 为了能在家用该无烟电烤炉用大火进行烧烤，小明家准备更换额定功率更大的电表。已知进行烧烤时，小明家会同时开启一台功率为500W的电冰箱和一台功率为100W的电视机，以及3盏功率为20W的灯泡，而供电局提供的电能表允许接入用电器的最大功率为2200W，请通过计算说明该电能表是否可以在小明家中使用。
六、综合题
1.某品牌电吹风铭牌上标有“220V 2000W”字样，有“断开、冷风、慢速中温、快速高温”四个档位。物理兴趣小组同学把此款电吹风拆解后，发现有两条不同的电阻丝绕于支架上并置于出风筒内，经研究后画出了简化电路图（如图）。
（1） 同学们研究说明书和电吹风内部结构后，有以下认识，其中 不合理的是______。
A . 说明书提示“请勿在手湿的情况下使用”，主要是为了防止触电或引发短路
B . 说明书提示“请勿在使用过程中用手触摸出风口”，主要是为了避免烫伤
C . 电吹风额定功率是指电吹风正常工作时的最大发热功率
D . 绕电阻丝的支架应采用绝缘、耐高温材料制作
（2） 开关S与0、1两触点接触时，电吹风处于“慢速中温”档；开关S与2、3两触点接触时，电吹风处于“快速高温”档。两档相比，电动机在“快速高温”档转得更快，原因是 ________ 。
（3） 同学们进一步研究发现该电吹风具有过热自动断电保护功能，其内部有一个双金属片开关，当温度达到设定值，双金属片开关自动断开，电吹风停止工作，待温度下降到安全值后又自动接通。则双金属片开关应安装在图中的 ________ 点（选填“ a”、“ b”、“ c”或“ d”）。
（4） 同学们在组长家中采用以下步骤测量电吹风的实际功率：
①测量开始前关闭家中所有用电器，记录智能电能表示数为 2127.23kW⋅h；
②将电吹风调至“快速高温”档工作4分钟断开开关，记录电能表示数为 2127.36kW⋅h；
③根据实验数据，计算电吹风在“快速高温”档工作的实际功率为 ________ W。
2.图甲是小明设计的一种家用即热式电饮水机，R为电阻箱，R F为置于储水箱底部的压力敏感电阻，阻值受上方水对其压力大小的影响。已知电源电压U恒为6V，当电磁铁线圈中的电流 I≤0.02A时，开关K被释放，指示灯L发光，表示水量不足；当 I>0.02A时，开关K被电磁铁吸起，指示灯L熄灭，电磁铁线圈电阻不计。
（1）图乙中的 ________ （选填“①”或“②”）RF是的阻值与受到的压力间的关系图像；
（2）将电阻箱R的阻值调至120Ω，当RF的阻值为 ________ Ω时，指示灯L刚好发光；
（3）如图丙所示，水泵使水箱内的冷水以0.1m/s的恒定速度流过粗细均匀的薄壁加热管，加热管横截面积为 1cm2 ， 虚线框内是长 L=0.1m的加热区，阻值 R0=48.4Ω的电热丝均匀缠绕在加热区的管道上，两端电压恒为220V。若有3.6L冷水持续流过加热区被加热，需消耗电能 ________ J；
（4）为提高经过加热区后热水的温度，请提出一种符合实际的解决办法： ________ 。
3.如图所示，是一种自动测定油箱内油量的装置， R是转动式滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动，从油量表指针所指的刻度，就可以知道油箱内液面的高度，请回答：
（1） 图中油量表为电流表改装而成。闭合开关，当油箱内所盛油量逐渐增多时，整个电路中的电流 ________ （选填“增大”、“减小”或“不变”）；
（2） 定值电阻在电路中的作用是 ________ ；
（3） 正常行车过程中，油量表指示长时间一直满偏，最可能出现下列哪种情况 ________ ；（油箱本身是完好的）
A． R0短路 B． R0断路 C．R短路 D．R断路
（4） 下列各图中能实现油箱内存油量越大，油量表示数越大，且油量表刻度均匀的是____。
A .
B .
C .
D .
4.为反对浪费，响应光盘行动，小明为自助餐厅的餐桌设计了光盘仪.餐盘放在载盘台上，若盘内剩余食物的质量达到或超过规定值，人一旦离开餐桌，提示器就会发出提示音，其原理图如图所示.电源电压3V不变，提示器的电阻R 0恒为50Ω，传感器R 1的阻值随载盘台所载质量变化的关系如下表所示.开关S闭合后，问：
（1） 根据表中数据，当载盘台所载质量是100 g时，R 1的阻值是多少?电路中的电流是多少?
（2） 在第（1）问的基础上，通电5s，电流通过R 1产生的热量是多少?
（3） 当电路中的电流达到0.03 A时，提示器会发出提示音，若空餐盘质量为100 g，此时盘内剩余食物的质量是多少?
实验序号
1
2
3
4
5
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
载盘台所载物体质量m/g
100
110
120
130
140
150
160
传感器R1/Ω
100
90
80
70
60
50
40
