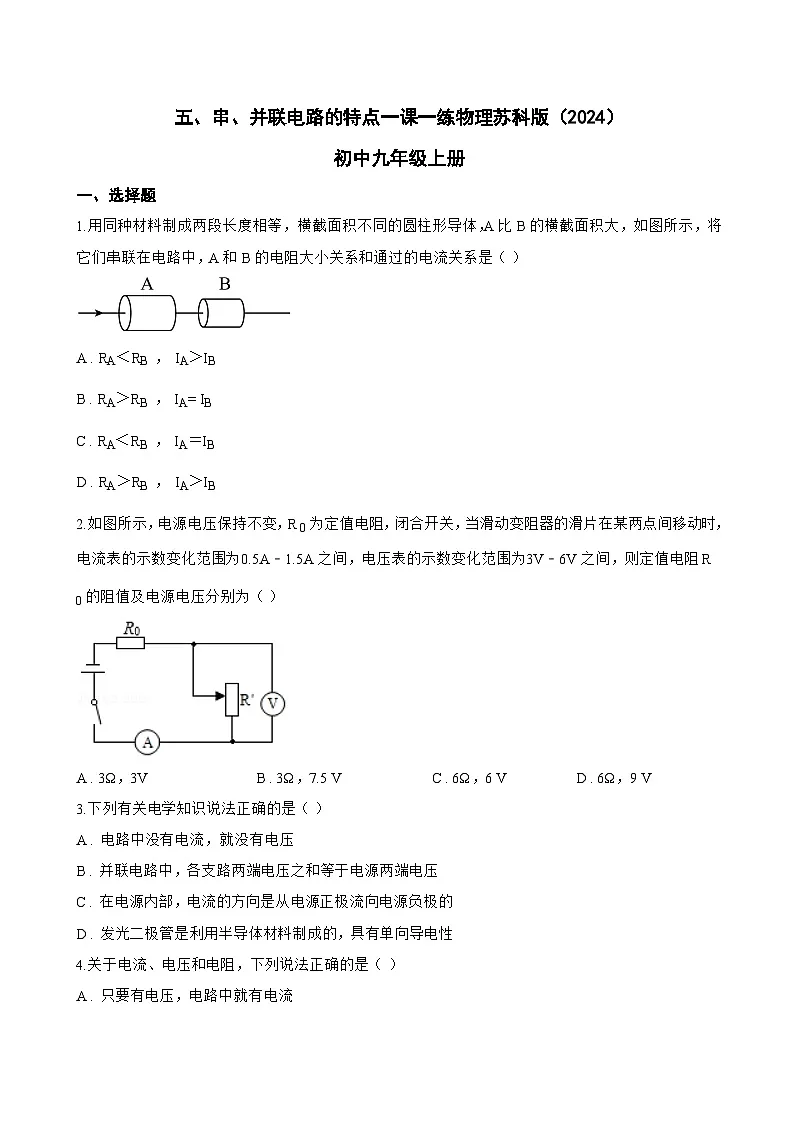

1.用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，A和B的电阻大小关系和通过的电流关系是（ ）
A . RA＜RB ， IA＞IB
B . RA＞RB ， IA= IB
C . RA＜RB ， IA＝IB
D . RA＞RB ， IA＞IB
2.如图所示，电源电压保持不变，R 0为定值电阻，闭合开关，当滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围为0.5A﹣1.5A之间，电压表的示数变化范围为3V﹣6V之间，则定值电阻R 0的阻值及电源电压分别为（ ）
A . 3Ω，3V B . 3Ω，7.5 V C . 6Ω，6 V D . 6Ω，9 V
3.下列有关电学知识说法正确的是（ ）
A . 电路中没有电流，就没有电压
B . 并联电路中，各支路两端电压之和等于电源两端电压
C . 在电源内部，电流的方向是从电源正极流向电源负极的
D . 发光二极管是利用半导体材料制成的，具有单向导电性
4.关于电流、电压和电阻，下列说法正确的是（ ）
A . 只要有电压，电路中就有电流
B . 导体中电流越大，它的电阻越小
C . 电荷移动的方向就是电流方向
D . 串联电路中的电流处处相等

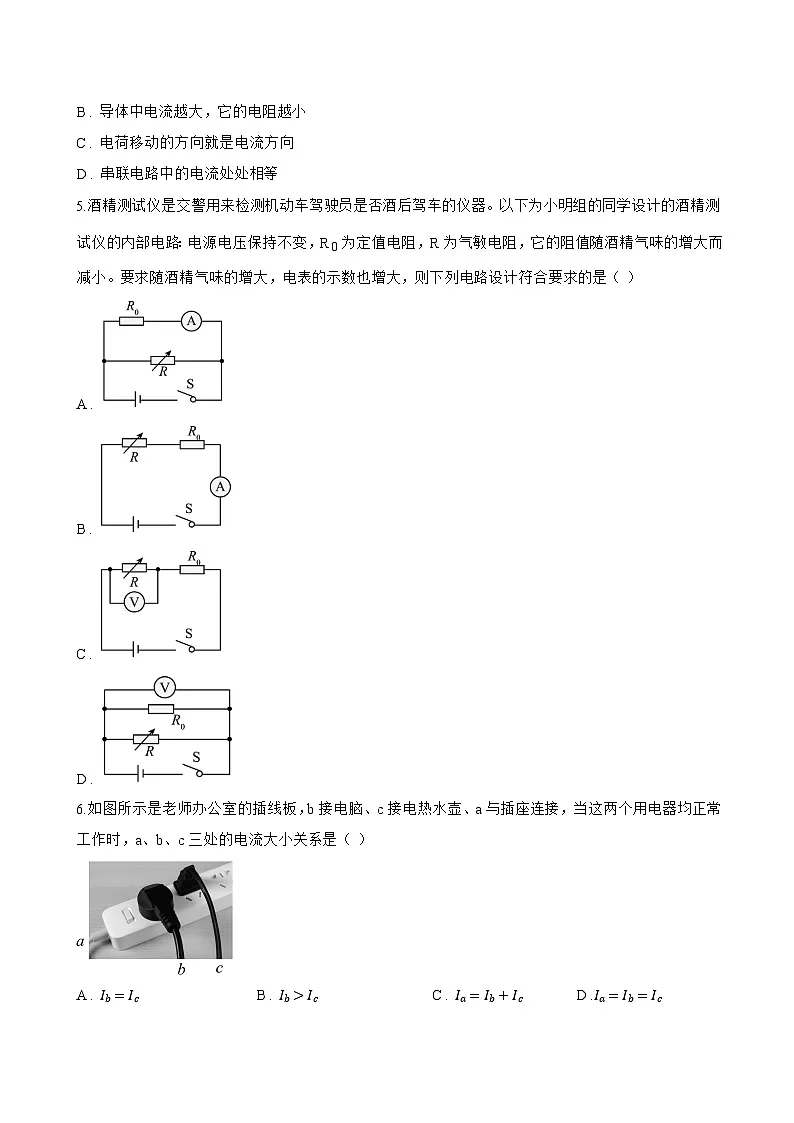

5.酒精测试仪是交警用来检测机动车驾驶员是否酒后驾车的仪器。以下为小明组的同学设计的酒精测试仪的内部电路：电源电压保持不变，R 0为定值电阻，R为气敏电阻，它的阻值随酒精气味的增大而减小。要求随酒精气味的增大，电表的示数也增大，则下列电路设计符合要求的是（ ）
A .
B .
C .
D .
6.如图所示是老师办公室的插线板，b接电脑、c接电热水壶、a与插座连接，当这两个用电器均正常工作时，a、b、c三处的电流大小关系是（ ）
A . Ib=Ic B . Ib>Ic C . Ia=Ib+Ic D .Ia=Ib=Ic
二、多选题

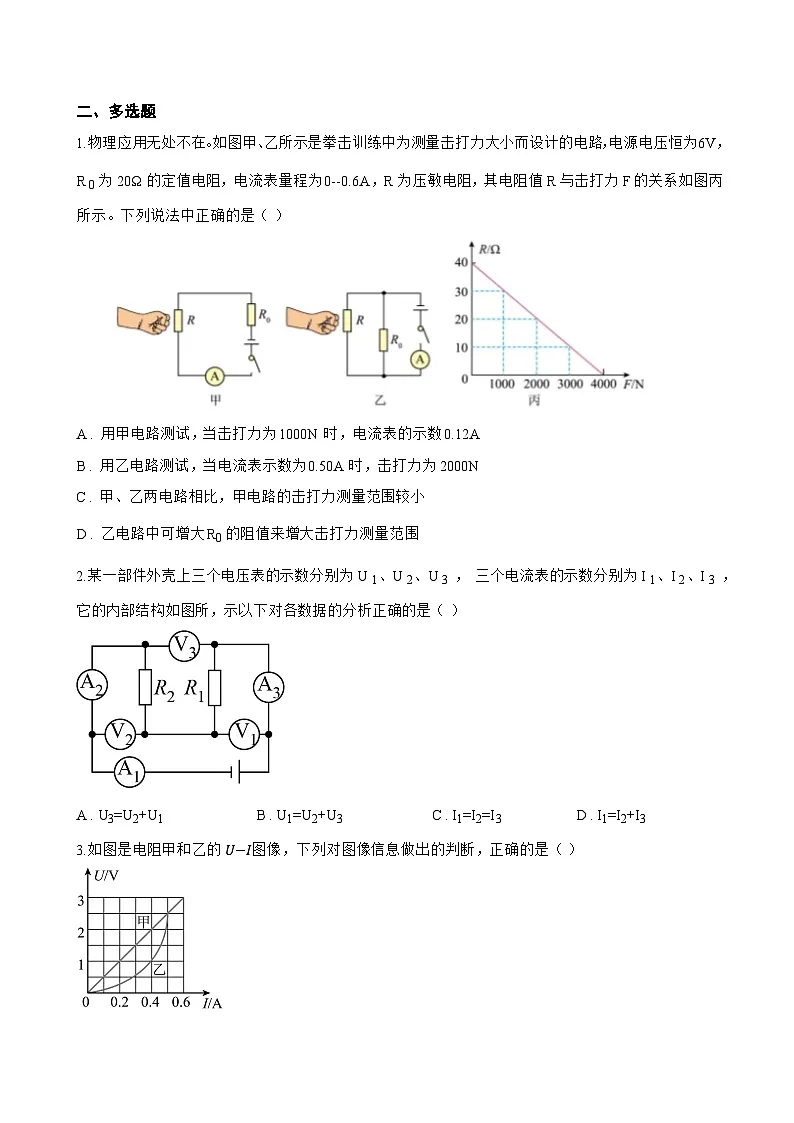

1.物理应用无处不在。如图甲、乙所示是拳击训练中为测量击打力大小而设计的电路，电源电压恒为6V，R 0为20Ω的定值电阻，电流表量程为0--0.6A，R为压敏电阻，其电阻值R与击打力F的关系如图丙所示。下列说法中正确的是（ ）
A . 用甲电路测试，当击打力为1000N时，电流表的示数0.12A
B . 用乙电路测试，当电流表示数为0.50A时，击打力为2000N
C . 甲、乙两电路相比，甲电路的击打力测量范围较小
D . 乙电路中可增大R0的阻值来增大击打力测量范围
2.某一部件外壳上三个电压表的示数分别为U 1、U 2、U 3 ， 三个电流表的示数分别为I 1、I 2、I 3 ， 它的内部结构如图所，示以下对各数据的分析正确的是（ ）
A . U3=U2+U1 B . U1=U2+U3 C . I1=I2=I3 D . I1=I2+I3
3.如图是电阻甲和乙的 U−I图像，下列对图像信息做出的判断，正确的是（ ）
A . 当电阻甲两端的电压为1V时，其阻值为5Ω
B . 当电阻乙两端的电压为1V时，其阻值为0.4Ω
C . 将电阻甲和乙并联，若它们两端的电压为2V，则此时甲的电阻大于乙的电阻
D . 将电阻甲和乙串联，若它们两端的总电压为2V，则通过它们的电流为0.4A
4.灯泡L上标有“6V ，6W”字样，测得该灯泡的电流随电压变化关系如图（甲）所示。现把灯泡L接入如图（乙）所示的电路中，若电路电压为10V不变，电流表的量程为“ 0～0.6A”，电压表的量程为“ 0～15V”。则下列说法正确的是（ ）
A . 灯泡L正常发光时，电压表的示数为6V
B . 当电流表示数为0.4A时，电压表的示数为9V
C . 灯泡L的电阻值随电压表的示数的增大而减小
D . 为了保证电路安全，整个电路消耗的最大功率为6W
5.电阻R 1的阻值为12Ω，电压表连0~3V量程，电流表连入0~0.6A量程，电源电压为9V，为了电路安全，下列说法正确的是（ ）
A . 滑动变阻器的调节范围是3Ω~6Ω
B . 电流表示数变化范围是0.5A~0.6A
C . 电压表示数变化范围是1.2V~3V
D . R1两端的最大电压是6V
三、填空题
1.两个标有“5Ω 1A“和“10Ω 0.6A”的定值电阻，将它们串联起来电源电压最多为 ________ V；若将它们并联时干路电流最大是 ________ A。
2.一只小灯泡上标有“2.5V 0.5A”字样，即该灯泡在2.5V的电压下正常发光时的电流为0.5A，现在只有一个电压为6V的电源，为了使小灯泡正常发光，要 ________ 联一个 ________ Ω电阻。
3.两个材料、外形均相同的实心长方体金属电阻甲和乙，按如图方式接到某电源两端，则通过甲的电流 ________ 乙的电流，甲的电阻 ________ 乙的电阻（两空均选填“大于”、“小于”或“等于”）。
4.已知两盏灯L 1和L 2的电阻关系是R 1
