初中物理苏科版（2024）九年级上册（2024）第十三章 简单电路五、串、并联电路的特点教学ppt课件

这是一份初中物理苏科版（2024）九年级上册（2024）第十三章 简单电路五、串、并联电路的特点教学ppt课件，共42页。PPT课件主要包含了■考点一串联电路，■考点二并联电路，思路点拨，［答案］C，［答案］17，［易错］B等内容，欢迎下载使用。
● 考点清单解读● 重难题型突破● 易错易混分析

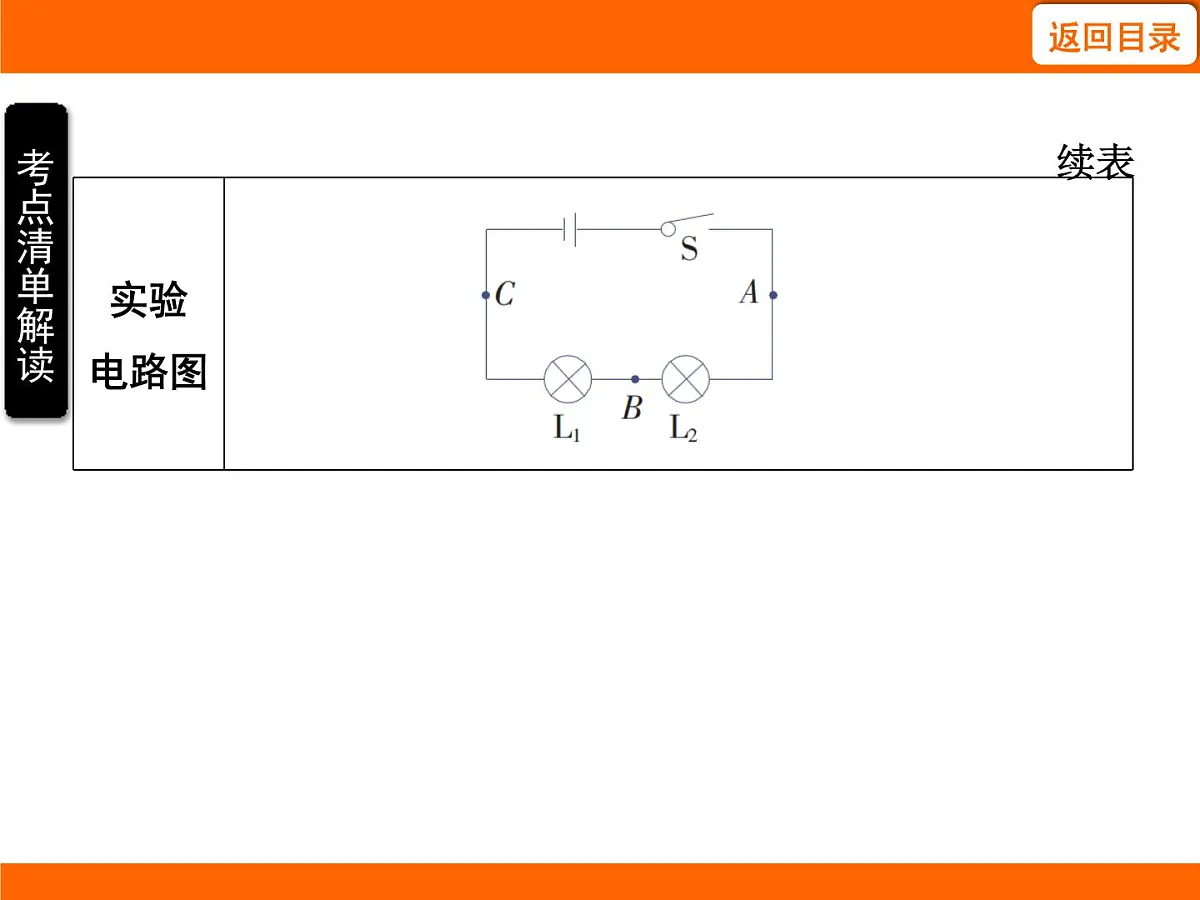

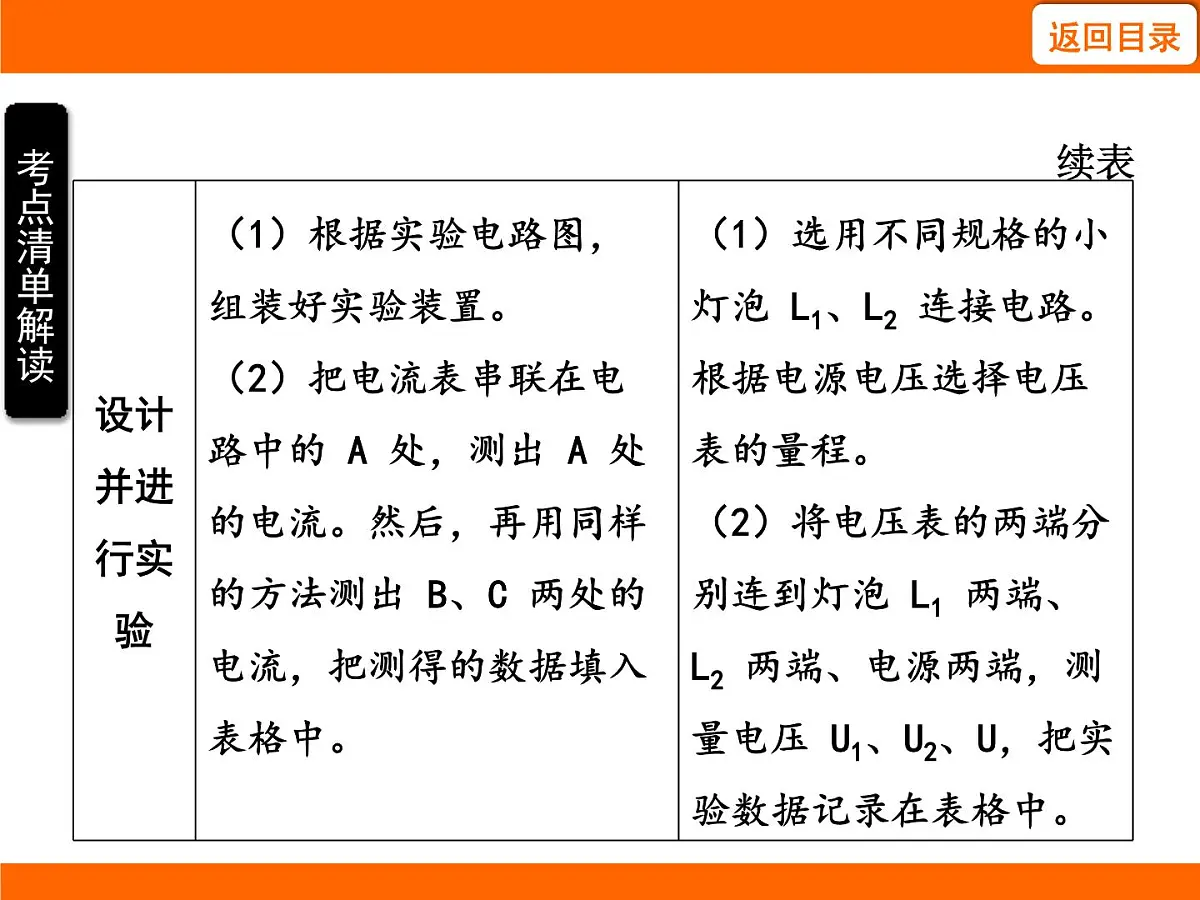

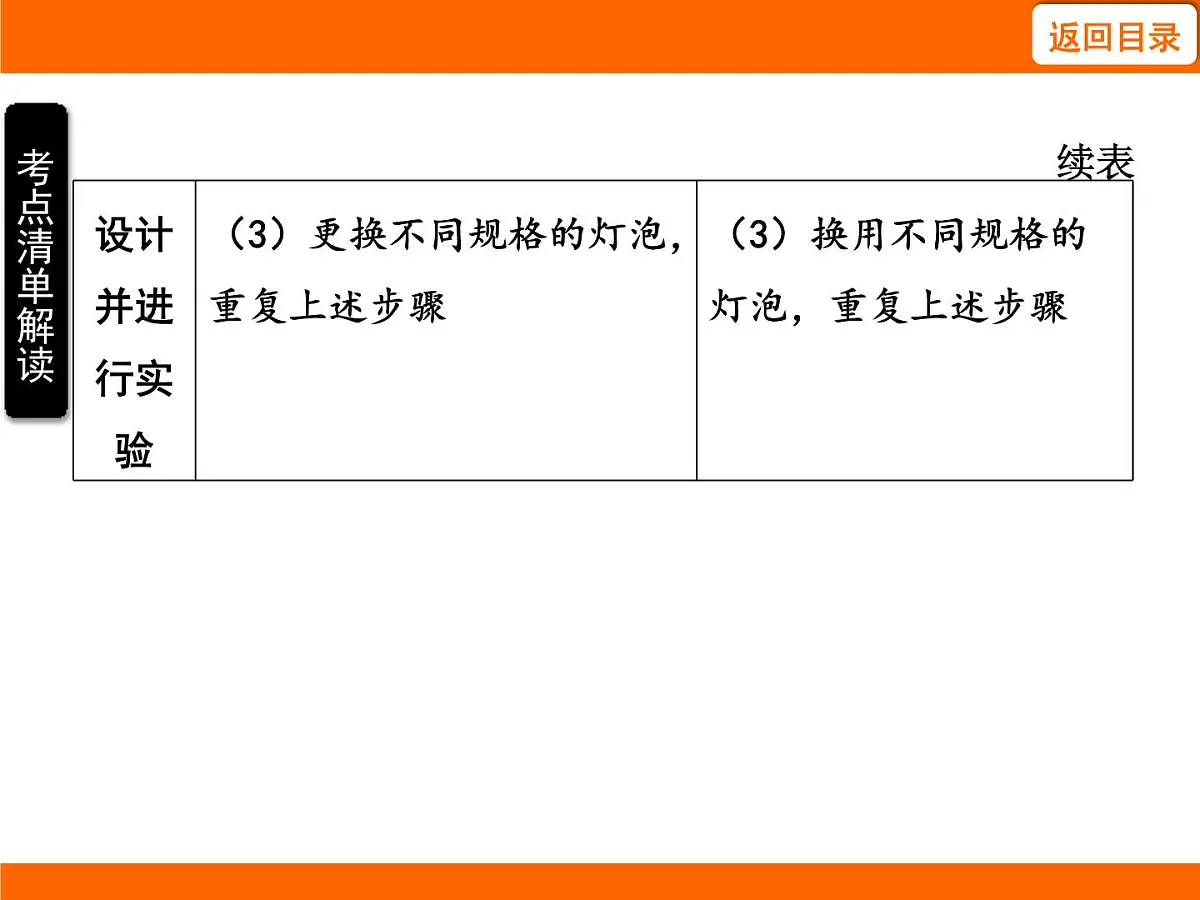

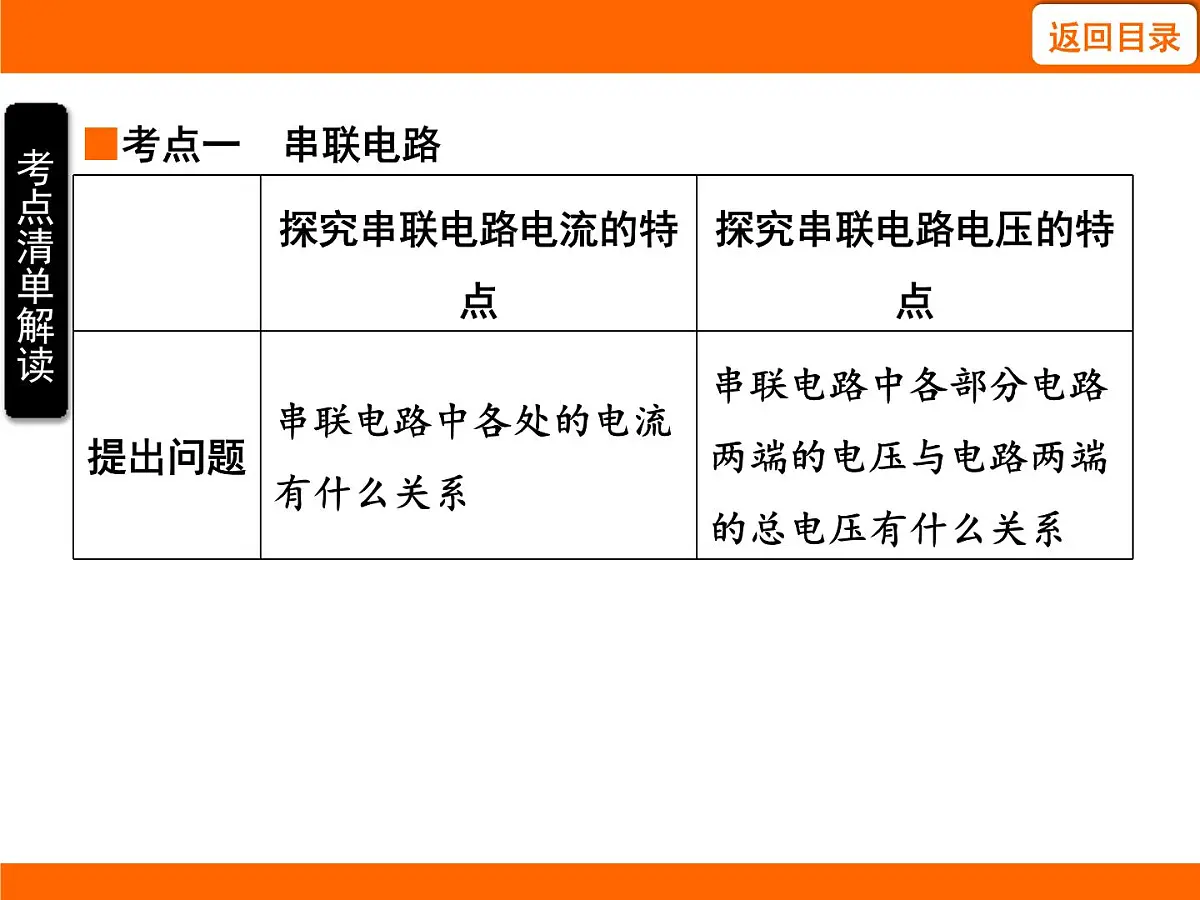

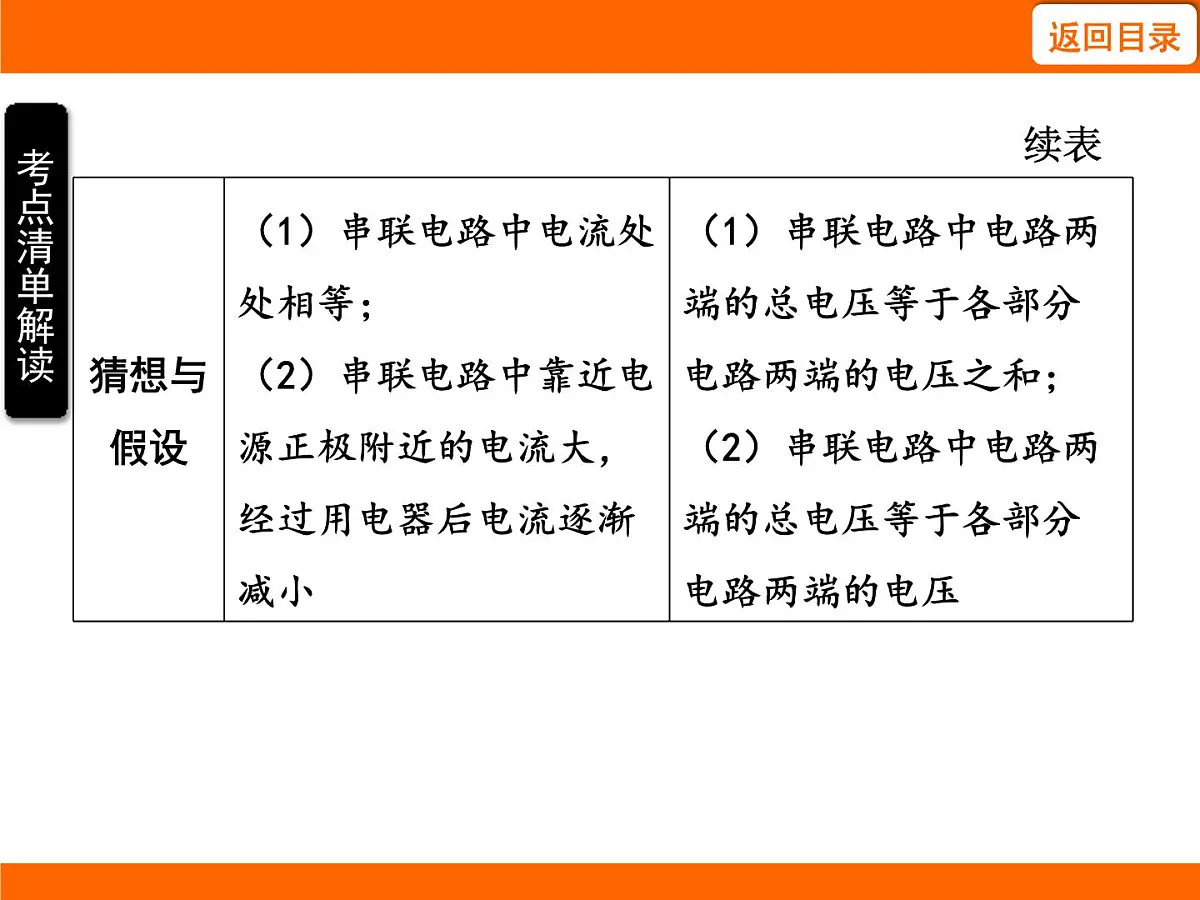

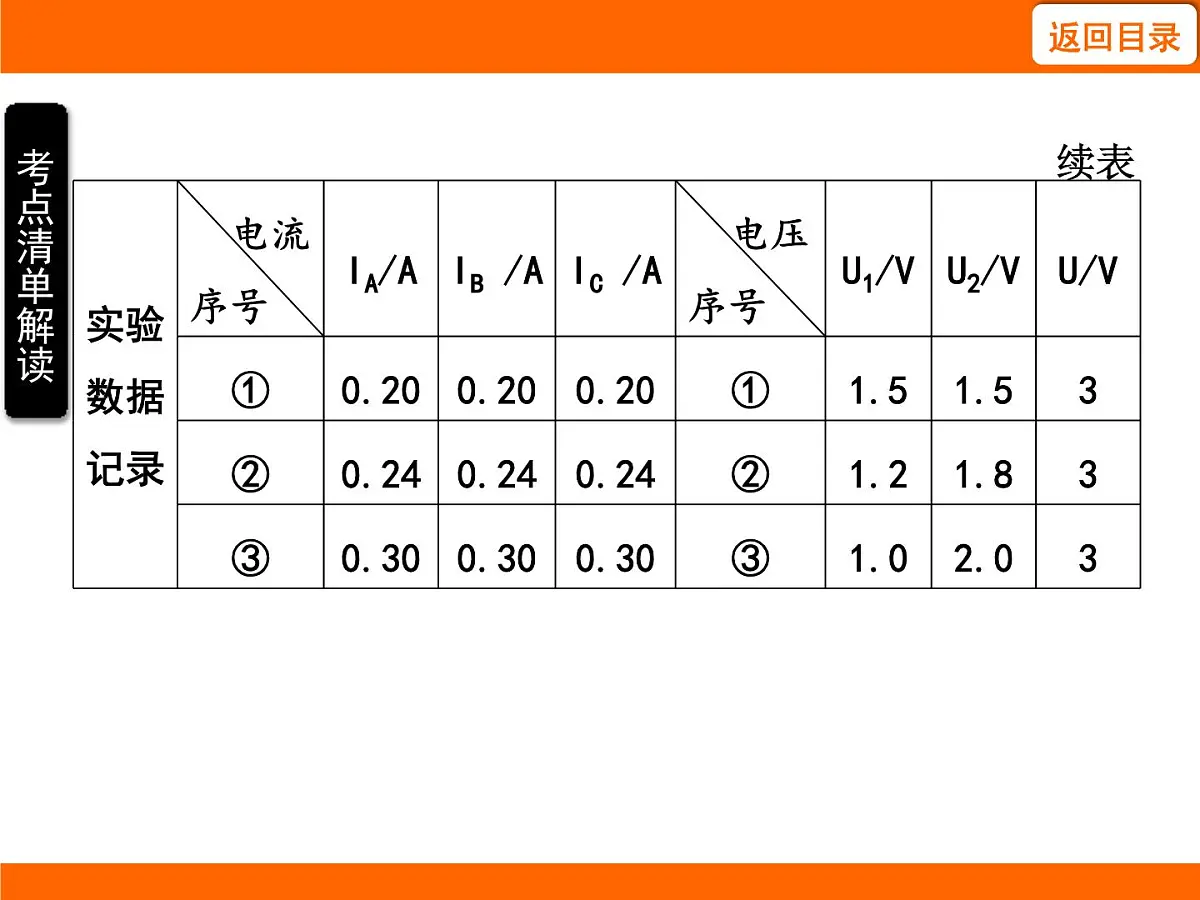

■题型一 探究串、并联电路电流的特点
例1 在“探究串联电路的电流特点”的实验中，小良同学选用两个不同规格的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在 a、b、c 三处去测量电流。
（1）他连接电路的过程中，开关应处于 _____ 状态。（2）他先把电流表接在 a 处，闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动，故障的原因可能是______（填选项字母）。A． 某段导线断开 B． 某接线柱处接触不良C． 某灯泡被短路 D． 电流表被烧坏（3）他排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为 ______ A。
（4） 他测量了 a、b、c 三处的电流， 又改变灯泡的规格进行了多次实验，在分析数据时，发现其中一次三处的测量值有差异（如下表）。 下列分析正确的是 ______（填选项字母）。A． 可能是因为测量误差造成的B． 是因为没有对电流表调零造成的
［解析］（1）为了保护电路，在连接电路时需要断开开关。（2）闭合开关后，两灯的亮度不稳定，电流表的指针也来回摆动，故障的原因可能是电路接触不良，故 B 项符合题意。（3）电流表选用的是0~0.6 A 量程，分度值为 0.02 A，则所测的电流值为 0.22 A。（4）若是因为没有对电流表调零造成的，则三处电流总是偏大或偏小相同数值，读数仍相等，故 B 项错误。
［答案］ （1）断开 （2）B （3）0.22 （4）A
解题通法 此类题难度不大，对知识点的考查范围较广，需要掌握电路故障分析处理能力；电流表的使用方法；会分析处理实验数据。1. 探究串、并联电路中的电流关系应牢记以下原则：（1）只要是串联电路，电流就处处相等；（2）只要是并联电路，各支路电流之和就等于干路电流。（3）数据如果出现偏差，相差不大，一般就是因为测量误差造成的。
2. 实验注意事项：（1）连接电路时，开关应断开，避免出现短路状态；（2）电流表应串联在被测电路中；（3）选择电流表的量程时，先用电流表的大量程试触；（4）为了避免实验的偶然性，换用不同规格的灯泡重复多次实验。
■题型二 探究串、并联电路电压的特点
例 2 为探究串联电路的电压规律，某同学设计了如图甲所示的电路图。
（1）实验中最好选择 ______（选填“相同”或“不同”）规格的小灯泡。（2）闭合开关后，发现电压表指针出现了如图乙所示的现象，接下来他正确的操作：_________________（写一种方法即可）。（3）下表是某小组多次实验记录的数据，经过小组交流讨论，有同学认为第 3 次实验中出现了电路故障，你认为电路中存在的故障可能是 ___________（写一种可能即可）。
（4）排除故障后，重新实验，分析实验数据，可得到串联电路的电压规律：__________________________（用文字表述）。
［解析］（1）为得出普遍性的规律，实验中最好选择不同规格的小灯泡。（2）闭合开关后，发现电压表指针反向偏转，说明电压表正负接线柱接反了，应交换电压表两接线柱的连接。（3）灯 L1 两端电压等于电源电压，灯 L2 两端电压为 0，电路中存在的故障可能是 L1断路或 L2 短路。（4）分析实验数据有：2.0 V+1.0 V=3.0 V；1.2 V+1.8 V=3.0 V；3.0 V+0 V=3.0 V；故得出：串联电路中，电源两端电压等于各用电器两端电压之和。
［答案］ （1）不同 （2）交换电压表两接线柱的导线 （3）L1 开路（或 L2 短路） （4）串联电路两端的电压等于串联电路中各部分电路两端的电压之和
解题通法 探究串、并联电路电压的特点实验在中考中出现的频率较高，常围绕电压表的使用，串、并联电路电压的特点进行考查。探究规律、排查故障、计算电压是考查的重点。实验注意事项：（1）为了得出普遍规律，应选用规格不同的灯泡进行多次实验。
（2）注意电压表正负接线柱的接法要正确，电流从标有“3”或“15”的接线柱流入，从标有“-”的接线柱流出。若闭合开关后发现电压表指针反向偏转，说明电压表的正负接线柱接反了。（3）若实验过程中电表示数突然变为零或突然示数特别大，说明电路出现故障，要根据电表示数分析电路故障，排除故障后再进行实验。
■题型三 串、并联电路电流规律的应用
例 3 在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则通过灯泡 L1 和 L2 的电流分别为（ ）A． 1.2 A，0.22 AB． 0.98 A，0.22 AC． 0.96 A，0.24 AD． 0.24 A，1.2 A
［解析］由题图甲可知，两灯泡并联，电流表 A1 测的是干路电流，电流表 A2 测的是 L2 所在支路的电流； 并联电路中干路里的电流等于各支路中的电流之和，则 A1 的示数应大于 A2 的示数，而两个电流表指针偏转角度相同，所以电流表 A1 选择的量程是 0～3 A，分度值为 0.1 A，则 A1 的示数为 1.2 A，即干路电流 I 总=1.2 A；电流表 A2 选择的量程是 0～0.6 A，分度值是 0.02 A，则 A2 的示数为 0.24 A，即通过灯泡 L2 的电流 I2=0.24 A；那么通过灯泡 L1 的电流 I1=I 总-I2=1.2 A-0.24 A=0.96 A。
变式衍生1 如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时通过灯 L1 和 L2 的电流之比为（ ）A． 1∶5 B． 1∶4C． 5∶1 D． 4∶1
■题型四 串、并联电路电流规律的应用
例 4 如图甲所示电路中，电源电压保持不变，闭合开关 S 后，电压表的示数如图乙所示，若电源电压为 4.5 V，则灯 L1 两端电压为 ______ V。
［解析］由题图甲可知，当开关 S 闭合时，电流只有一条路径：电源正极→L1→L2→开关→电源负极，所以 L1 与 L2 串联，电压表并联在灯泡 L2 两端，测量 L2 两端的电压；因为串联电路中，电源电压等于各用电器两端电压之和，且电源电压为 U=4.5 V。 由题图甲可知，电压表选择的是 0～3 V 量程。 由题图乙可知，其读数为 2.8 V，即L2 两端的电压为 U2=2.8 V，则 L1 两端的电压：U1=U-U2=4.5 V-2.8 V=1.7 V。
变式衍生2 如图甲所示， 闭合开关 S 后， 灯 L1 和 L2 均发光，此时电压表 V1 和 V2 的指针偏转角度相同，位置如图乙所示。 则灯 L1和 L2 两端的电压分别是 （ ）A． 7.5 V 1.5 VB． 7.5 V 6 VC． 6 V 1.5 VD． 1.5 V 6 V
解题通法 利用串、并联电路电压规律解题的步骤：（1）明确电路的串、并联关系；（2）弄清楚电压表测量哪一部分电路两端的电压，根据题中的条件得出电压表的示数；（3）根据串、并联电路的电压规律进行计算。
■误认为用电器两端的电压相等，用电器之间一定是并联
例 将灯 L1 和 L2 接入同一个电路中， 用电压表测得灯 L1 两端的电压为 2.5 V，灯 L2 两端的电压也为 2.5 V，则 （ ）A． 两灯一定串联 B． 两灯一定并联C． 两灯可能串联也可能并联 D． 以上说法都不正确
［解析］如果两灯串联，并且两灯规格相同，则两灯两端的电压大小相等；如果两灯并联，两灯两端的电压一定相等；本题中同一电路中的灯 L1 和 L2 两端的电压均为 2.5 V，由以上分析可知，两灯可能串联，也可能并联，故 A、B、D 项错误，C 项正确。
［错因］ 误认为同一电路中两端电压相等的用电器，一定是并联关系。
