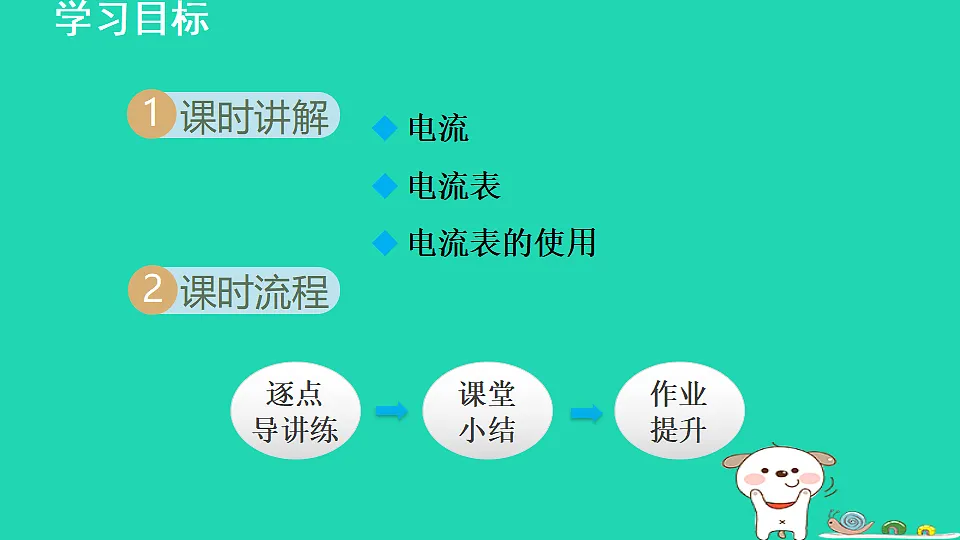

电流电流表电流表的使用

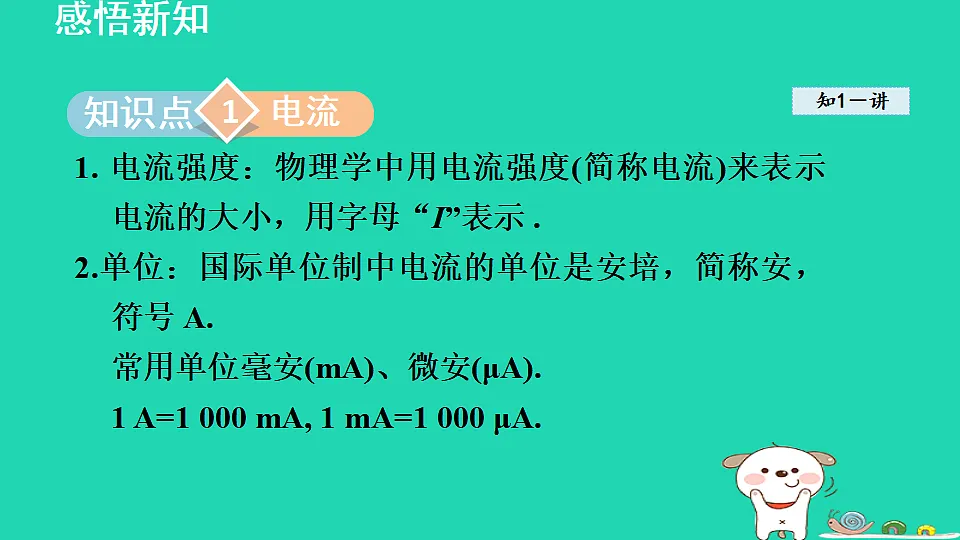

1. 电流强度：物理学中用电流强度(简称电流)来表示电流的大小，用字母“I”表示 .2.单位：国际单位制中电流的单位是安培，简称安，符号 A.常用单位毫安(mA)、微安(μA).1 A=1 000 mA, 1 mA=1 000 μA.
如图1 所示，这是一款智能空调，工作时通过空调的电流约为5 A，等于______ μA。一定强度的电流通过人体时，会对人体造成伤害。通过人体的安全电流为10 mA，等于______ A。
考向： 电流单位的换算
解题秘方：物理量之间的单位换算，单位前面的数字表示倍数，只需将单位进行换算再乘前面的倍数即可。
答案：5×106；0.01
解析：5A=5×1A=5×106μA；10mA=10×1mA=10×10- 3 A = 0.01A。
1. 电流表：测量电路中电流大小的仪器。如图2 所示是实验室中常用的电流表。
2.电流表两个量程的比较
深度思考 电流表测通过两个不同用电器的电流时，一个选用“0~3 A”的量程，另一个选用“0~0.6 A”的量程 . 如果指针恰好指在同一位置，通过这两个用电器电流的大小关系是怎样的？
深度理解电流表两个量程之间是 5 倍的关系，用不同量程测量时，指针指在同一位置时，两个电流大小也是5倍的关系
3.电流表的使用连接：电流表必须串联在电路中，电流从标有“3”“0.6”的接线柱流入电流表，从标有“－”的接线柱流出电流表 .电流表的接线柱接反时，电流表的指针会向反方向偏转 .
量程：在估计电路电流的基础上，选择合适的量程 . 电流的范围不能估计时，先用大量程试触(用)，根据指针偏转的范围来选择适当的量程 .
量程选择不当的后果：量程选择过小时，电流表会因电流超过量程而损坏；量程选择过大时，电流表指针偏转的角度小，测量的误差大 .
深度思考 电流表直接连接到电源的两极有什么危害？
深度思考电流表相当于导线，直接连接到电源两极时，其中的电流很大，电流表会因电流过大而损坏 .
下列电路图中，能正确测量通过灯 L2 电流的电路是( )
考向： 电流表的正确连接
解题秘方：判断电流表的连接是否正确：先看电流表是否与待测电路串联；后看电流是否从正接线柱流进电流表 .
解析：图 A 中电流表测干路电流；图 B 中电流表 A 与 L1串联，且电流表正负接线柱接反了；图 C 中电流表 A 与 L2 串联，电流表的正负接线柱正确，电流表能测 L2 支路的电流；图 D 中电流表测量 L1 支路的电流 .
