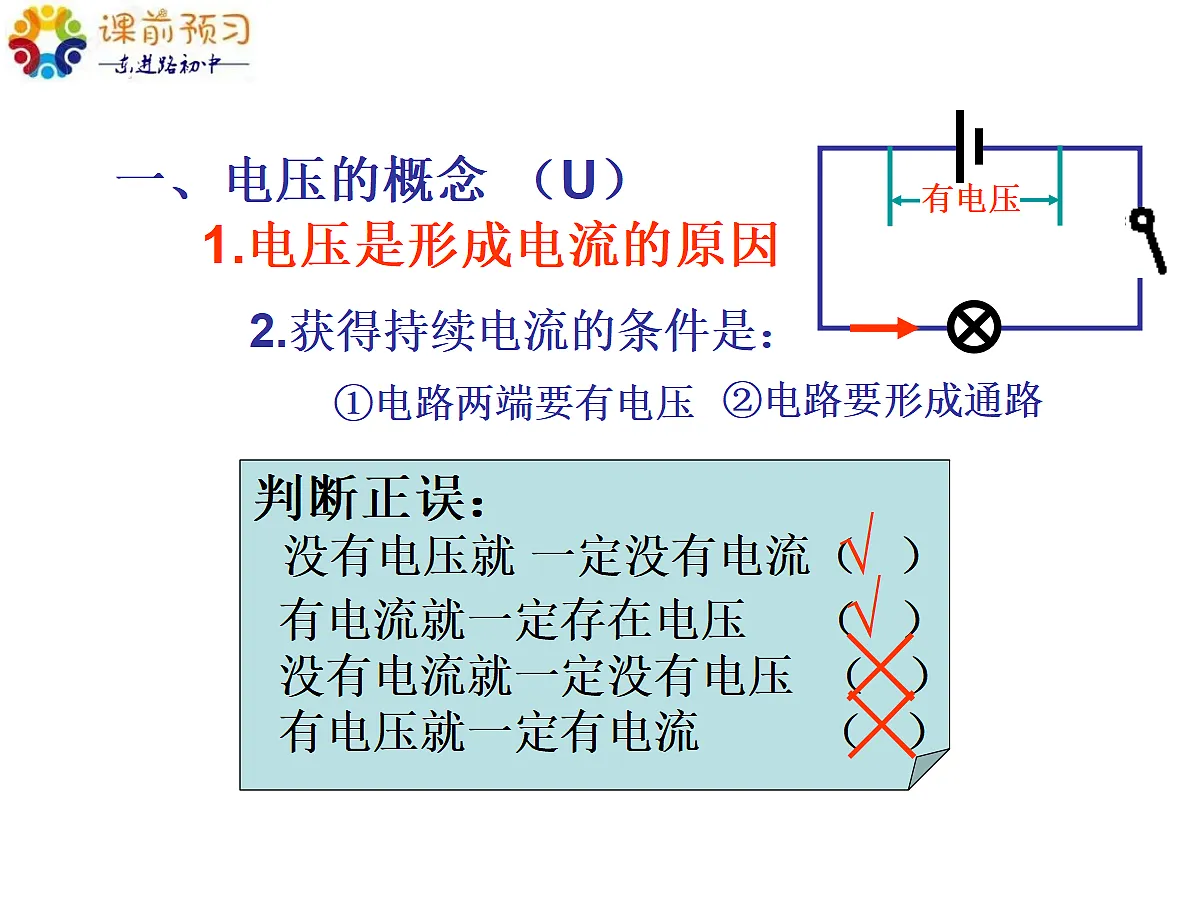

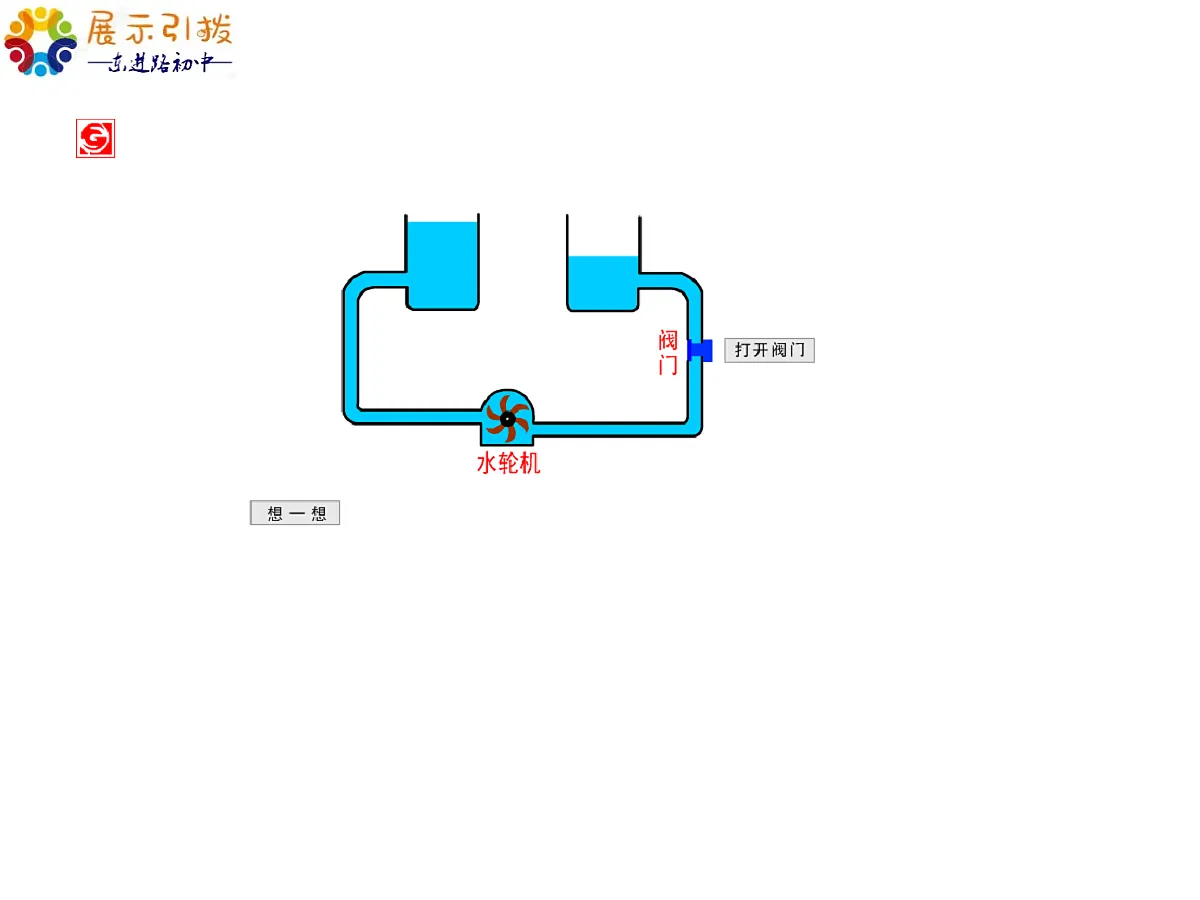

1.电压是形成电流的原因
判断正误： 没有电压就 一定没有电流（ ） 有电流就一定存在电压 （ ） 没有电流就一定没有电压 （ ） 有电压就一定有电流 （ ）
2.获得持续电流的条件是：
“U=1.5V”表示什么意思？
产生闪电时的电压104～109V
大型发电机1.5×104V
二、电压表的使用 1.观察：
三个接线柱下的符号或数字分别表示什么意思？
该电压表有几个量程？每个量程的分度值分别是多少？
（2）与待测电路并联连接
（3）“＋”入、“－”出
（4）不超量程，优先选小
用电压表测量干电池的电压
1.串联电池组的电压与每个电池的电压有什么关系？
2.在生活和实验中，为什么常把电池串联成电池组使用？
用电压表测出　　的电压
例1.图甲中V测量的是____电压
如果把甲图中电压表的A点接到C点上电压表就能正确测出L2的电压吗？为什么？
例2.在图示电路中，电源电压为３Ｖ，当开关Ｓ1Ｓ2都闭合时，则（　 ）Ａ.电压表的示数为３Ｖ Ｂ.电流表将被烧坏Ｃ.灯Ｌ1不亮，灯Ｌ2亮 Ｄ.两只灯泡都将被烧坏
归纳：并联电路中，某支路被短路，则所有 支路都被短路，电源也被短路。
例3.如图，闭合开关后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（ ）A．电源正极与a之间断路 B．a、L1、b之间断路C．b、L2、c之间断路 D．c与电源负极之间断路
如果L1亮，L2不亮，电流表有示数，电压表无示数，则故障可能是____________.
如果L1和L2都不亮,电流表和电压表都无示数,则故障可能是______________.
某同学在用电压表测量电压时，发现了下列几种现象，试帮他分析原因，以及解决的办法闭合开关前，指针指向零刻度左边闭合开关后，指针向反方向偏转指针偏转的角度很大，到了没有刻度的地方指针偏转角度很小，无法准确读数
1.如图所示，用电压表测灯L1两端电压的电路图，哪个是正确的（ ）
2.在图所示电路中，开关闭合后，会出现的后果是（ ）A.电流表与电压表被烧坏B.电流表与电压表都不会被烧坏C.只有电压表会被烧坏D.只有电流表会被烧坏
