沪科版（2024）九年级全册（2024）第十六章 探究电路第二节 探究：电流与电压、电阻的关系课后作业题

这是一份沪科版（2024）九年级全册（2024）第十六章 探究电路第二节 探究：电流与电压、电阻的关系课后作业题，共22页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

一、单选题

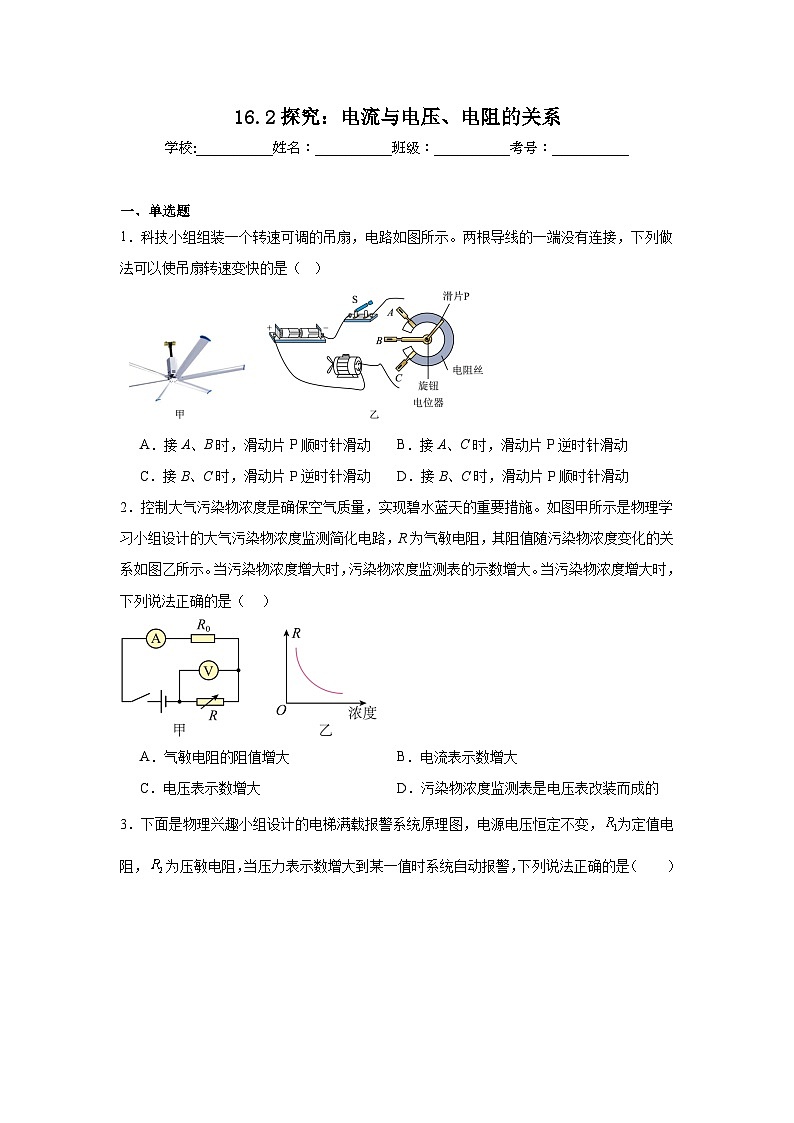

1．科技小组组装一个转速可调的吊扇，电路如图所示。两根导线的一端没有连接，下列做法可以使吊扇转速变快的是（ ）

A．接A、B时，滑动片P顺时针滑动B．接A、C时，滑动片P逆时针滑动
C．接B、C时，滑动片P逆时针滑动D．接B、C时，滑动片P顺时针滑动
2．控制大气污染物浓度是确保空气质量，实现碧水蓝天的重要措施。如图甲所示是物理学习小组设计的大气污染物浓度监测简化电路，R为气敏电阻，其阻值随污染物浓度变化的关系如图乙所示。当污染物浓度增大时，污染物浓度监测表的示数增大。当污染物浓度增大时，下列说法正确的是（ ）
A．气敏电阻的阻值增大B．电流表示数增大
C．电压表示数增大D．污染物浓度监测表是电压表改装而成的

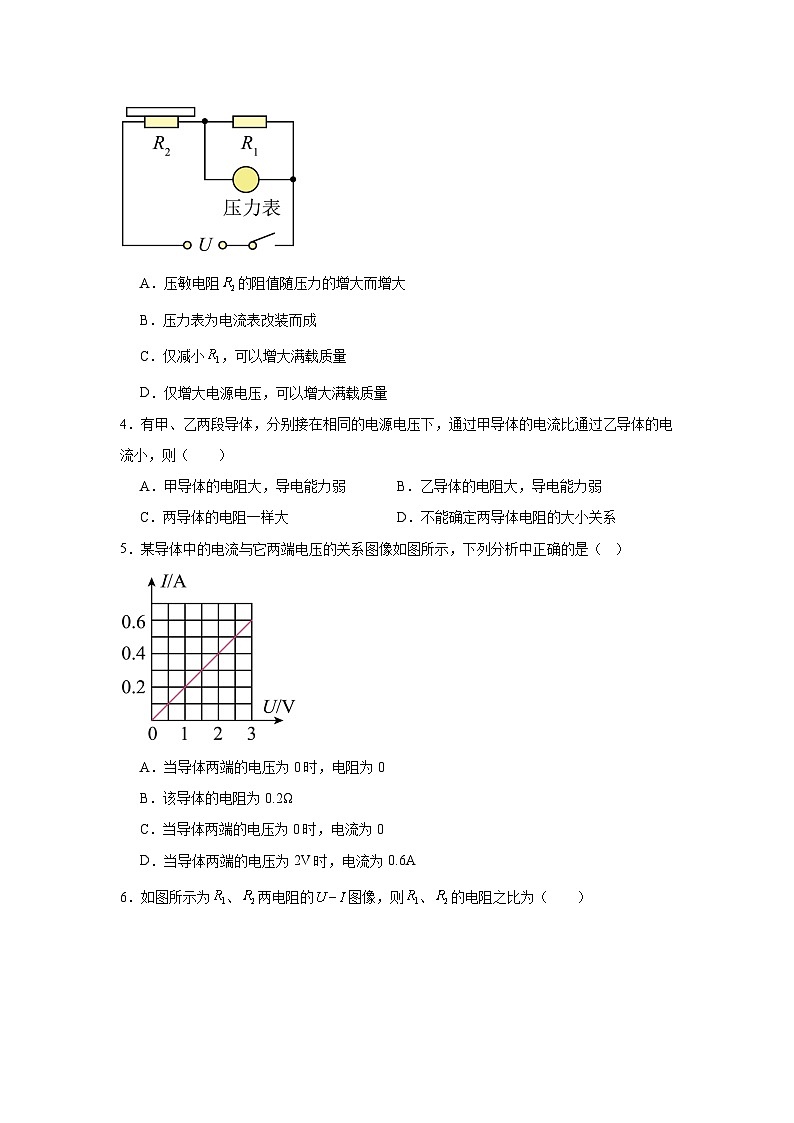

3．下面是物理兴趣小组设计的电梯满载报警系统原理图，电源电压恒定不变，为定值电阻，为压敏电阻，当压力表示数增大到某一值时系统自动报警，下列说法正确的是（ ）
A．压敏电阻的阻值随压力的增大而增大
B．压力表为电流表改装而成
C．仅减小，可以增大满载质量
D．仅增大电源电压，可以增大满载质量
4．有甲、乙两段导体，分别接在相同的电源电压下，通过甲导体的电流比通过乙导体的电流小，则（ ）
A．甲导体的电阻大，导电能力弱B．乙导体的电阻大，导电能力弱
C．两导体的电阻一样大D．不能确定两导体电阻的大小关系
5．某导体中的电流与它两端电压的关系图像如图所示，下列分析中正确的是（ ）
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻为0.2Ω
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2V时，电流为0.6A

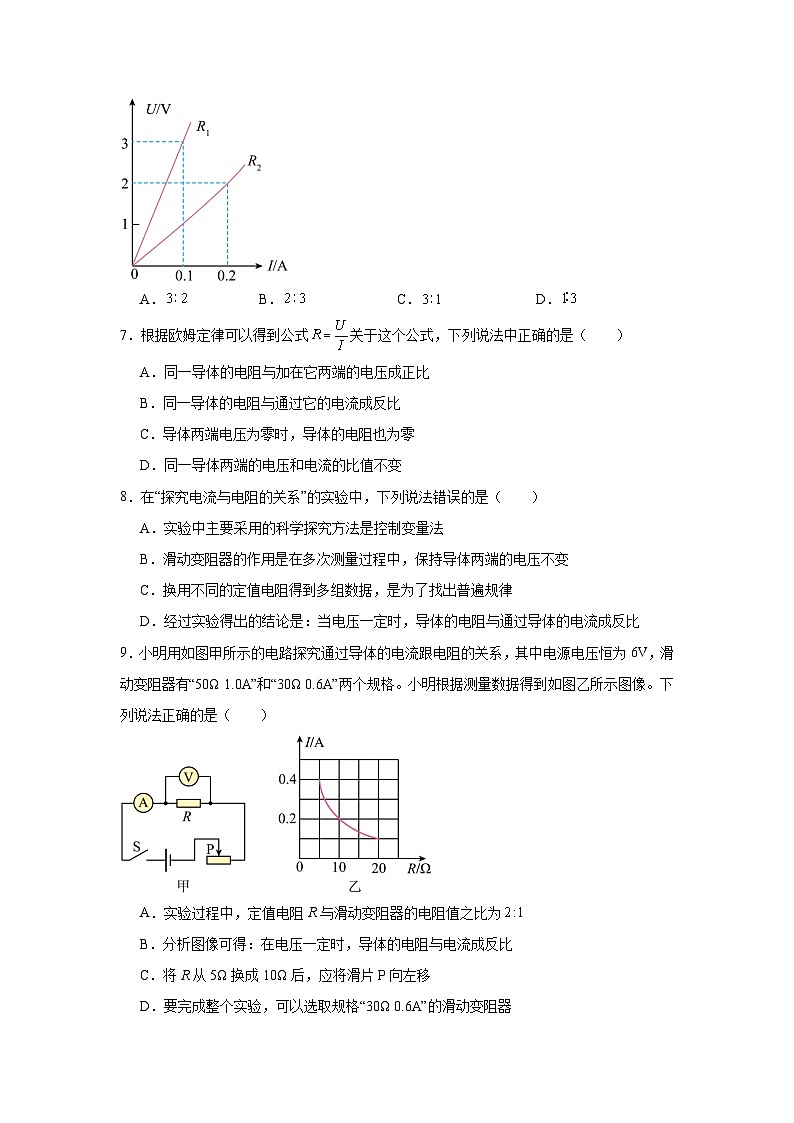

6．如图所示为、两电阻的图像，则、的电阻之比为（ ）
A．B．C．D．
7．根据欧姆定律可以得到公式关于这个公式，下列说法中正确的是（ ）
A．同一导体的电阻与加在它两端的电压成正比
B．同一导体的电阻与通过它的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．同一导体两端的电压和电流的比值不变
8．在“探究电流与电阻的关系”的实验中，下列说法错误的是（ ）
A．实验中主要采用的科学探究方法是控制变量法
B．滑动变阻器的作用是在多次测量过程中，保持导体两端的电压不变
C．换用不同的定值电阻得到多组数据，是为了找出普遍规律
D．经过实验得出的结论是：当电压一定时，导体的电阻与通过导体的电流成反比
9．小明用如图甲所示的电路探究通过导体的电流跟电阻的关系，其中电源电压恒为6V，滑动变阻器有“50Ω 1.0A”和“30Ω 0.6A”两个规格。小明根据测量数据得到如图乙所示图像。下列说法正确的是（ ）
A．实验过程中，定值电阻R与滑动变阻器的电阻值之比为
B．分析图像可得：在电压一定时，导体的电阻与电流成反比
C．将R从5Ω换成10Ω后，应将滑片P向左移
D．要完成整个实验，可以选取规格“30Ω 0.6A”的滑动变阻器
10．图像法是利用图像这种特殊且形象的工具，表达各物理量之间存在的内在关系或规律的方法。下列从图像中获得的结论正确的是（ ）
A．ρ1>ρ2B．R1>R2
C．v1>v2D．p1>p2
二、多选题
11．在图甲所示的电路中，电源电压不变。闭合开关，将滑动变阻器的滑片P从b端滑到a端的过程中，电压表示数U与电流表示数I的变化关系如图乙所示。下列说法正确的是（ ）
A．电源电压是9V
B．定值电阻R的阻值是6Ω
C．滑动变阻器两端的电压逐渐增大
D．滑动变阻器的阻值范围是0~18Ω
12．如图所示，电源电压为3V，。闭合开关S，电流表示数为0.1A，下列说法正确的是（ ）
A．通过的电流为0.1AB．的电阻为25Ω
C．两端的电压为3VD．两端的电压为2.5V
13．如图为标有“2.5V”字样的小灯泡L与定值电阻R的U-I图像。若将它们串联接入电路，小灯泡L恰好正常发光，由图可知（ ）
A．电源电压为5V
B．小灯泡正常发光时的阻值比定值电阻大
C．定值电阻的阻值为10Ω
D．若将它们并联接入2.5V的电路中，干路电流为0.8A
14．图甲是非接触式红外线测温枪。图乙是它的工作原理图，其中是定值电阻，R是红外线热敏电阻，R的阻值随温度变化的关系图像如图丙所示。闭合开关S后，下列对该电路的分析正确的是（ ）
A．随着温度的升高，R的阻值变小
B．随着温度的升高，电流表的示数逐渐减小
C．测量人的体温时，电压表示数越大，说明人的体温越高
D．随着温度的降低，电阻R两端的电压逐渐变小
15．如图所示的电路中，电阻阻值，开关闭合后，电阻两端的电压分别为，通过、的电流分别为，下列判断正确的是（ ）
A．B．C．D．
三、填空题
16．如图所示，电源电压不变，只闭合开关S1后，电流表的示数为0.4A；断开开关，将电流表和电压表的位置互换，再将开关S1、S2均闭合后，电流表的示数为1A。则R1和R2的阻值之比为 。
17．通过A、B两个电路元件的电流与其两端电压的关系如图所示，其中 （选填“A”或“B”）的电阻较大，将A、B并联在电源电压为4V的电路中，干路中的电流为 A。
18．小刚同学用如图所示电路探究“电流与电阻的关系”，在此实验过程中，当A、B两点间的电阻由10Ω更换为5Ω后，闭合开关，电压表的示数会 （选填“变大”“变小”或“不变”），他接着应该采取的操作是将滑动变阻器滑片向 （选填“左”或“右”）移动到适当位置，再记下 表的读数。
19．通过定值电阻、的电流与其两端电压的关系图像如图所示，则 （选填“>”“=”或“ Ⅰ
【详解】[1]在U—I图像中，取相同电流值时，对应的电压大于对应的电压，由可知，。
[2]串联电路总电阻
总电阻大于任一串联电阻。在U—I图像中，电阻越大，图像斜率越大，越靠近U轴。因此，R的U—I图像斜率比更大，位于区域Ⅰ。
20． 并
【详解】[1][2]由图可知，当开关S闭合，S1断开，甲、乙两表为电流表时，电流有两条路径，因此R1和R2是并联的；电流表甲测通过R2的电流，电流表乙测干路的电流，已知甲、乙两电流表的示数比为，即通过R2的电流与干路电流的比为
由并联电路的电流特点可知通过R1的电流与通过R2的电流之比为
并联电路各个支路两端的电压相等，由欧姆定律得到R1与R2的电阻之比为
[3]当开关S和S1都闭合，甲、乙两表为电压表时，该电路为R1和R2的串联电路，电压表甲测电源电压，电压表乙测R2两端的电压；由串联分压可知此时R1与R2两端的电压之比为
由此可知电源电压与R2两端的电压之比为
即两电压表的示数之比为
21．(1) 断开 电阻R 电流I 移动滑动变阻器的滑片 0.4 第3组数据不符合实际；在电压一定时，根据欧姆定律计算，当电阻为时，电流约为0.13A，而实际是0.15A
(2) 电压表的正负接线柱接反了 改变定值电阻两端的电压
【详解】（1）[1]在连接电路时，为了避免因连接错误而烧坏电路，应将开关处于断开状态。
[2]滑动变阻器应按照“一上一下”的原则接入电路，为了使滑动变阻器滑片向右移动时，电流表的示数变大，则应使滑动变阻器接入电路的电阻变小，由图可知，用导线把滑动变阻器的右下接线柱和开关的右接线柱连接起来，如图所示：
[3][4]探究电流与电阻的关系，需要记录不同的电阻值和对应的电流值，所以①处应填“电阻R”，②处应填“电流I”。
[5]在探究电流与电阻的关系时，应通过移动滑动变阻器，使定值电阻两端的电压不变。将的定值电阻接入电路，并将滑动变阻器调到最大阻值处，闭合开关，移动滑动变阻器的滑片，直到电压表示数为2V。
[6]由图乙可知，电流表连接的量程是“0~0.6A”，分度值为0.02A，其示数为0.4A。
[7]由题意可知，在实验过程中，每次应控制定值电阻两端的电压为2V不变，由表格数据可以发现，根据欧姆定律计算可知，在第3次实验中，通过的定值电阻的电流应为，并不是0.15A。
（2）[1]闭合开关后，电压表的指针偏向零刻度线左侧，说明电压表的正负接线柱接反了。
[2]在“探究电流与电压的关系”实验中，应保持定值电阻的阻值不变，通过移动滑动变阻器的滑片，改变定值电阻两端的电压，并记录对应的电流，因此滑动变阻器的作用除了保护电路外，还能改变定值电阻两端的电压，从而获得多组数据，寻找普遍规律。
22．(1)开关
(2) 串联 0.5
(3)20
(4)串联一个电流表
【详解】（1）由图甲可知弹簧上的金属片A和弹簧的共同作用相当于开关，闭合时将电灯短接，此时灯不亮。当有人把物品搬离展台时，金属片A在弹力作用下与金属片B、C分开，灯泡和电阻串联，此时灯亮。
（2）[1]闭合开关S，展台上无展品时，此时金属片A在弹力作用下与金属片B、C分开，提示灯L正常发光，由图甲可知提示灯L和电阻是串联接入电路。
[2]提示灯L正常发光，则灯泡两端电压为6V，由图乙可知通过灯泡的电流为0.5A，即此时电路中的电流为0.5A。此时定值电阻两端电压为3V，根据串联电压规律可知电源电压为
（3）为达到提示灯L的亮度要求，即灯泡两端电压最小为3V，由图乙可知此时电路中电流为0.3A，则定值电阻两端最大电压为
则更换电阻最大阻值为
（4）闭合开关S，展台上有展品时，提示灯L不发光，有可能是灯泡被短路，也可能是灯泡断路，无法判断该装置是否正在工作，所以可以在电路中串联一个电流表，观察电流表是否有示数即可判断装置是否正在工作。
23．(1) 半导体 增大
(2)，
(3)
【详解】（1）[1]由题知，热敏电阻的阻值Rp受温度的影响，所以热敏电阻是由半导体材料制成的。
[2]由表中数据可知，Rp的阻值随温度的升高而减小，因通过电路的电流不变，Rp的阻值变小，由可知Rp两端的电压随温度的升高而减小，由串联电路电压的规律可知随着温度升高，输出电压将增大。
（2）开始报警时，电路中的电流
热敏电阻Rp两端的电压
热敏电阻Rp的阻值
根据题目中表格数据知，热敏电阻Rp的阻值为时，环境温度为。
（3）原报警温度为时，热敏电阻Rp阻值仍为，触发报警器报警的电压仍为，由电路图可知，定值电阻与热敏电阻Rp串联，此时热敏电阻两端电压为
电路中的电流
定值电阻的阻值
24．(1) 减小 增大
(2)12V
(3) 减小 减小 5Ω
【详解】（1）[1][2]根据题意可知，当烟雾浓度增大时，光敏电阻R受到的光照强度减小，由表可知，光敏电阻阻值增大。
（2）由表格读出光照强度为5cd和3cd时的光敏电阻R的阻值分别为20Ω、30Ω，图示电路是R与R0的串联电路，电压表测量光敏电阻R两端的电压；则根据串联电路的特点和欧姆定律可得电源电压分别为……①
……②
联立①②可得，电源电压U=12V，定值电阻的阻值R0=10Ω
（3）[1]图示电路是R与R0的串联电路，电源电压降低，而报警时电路中的电流不变，根据可知，需减小R与R0的总阻值，即可以采取的方法是减小R0阻值。
[2][3]由题意可知正常报警时，电路中的总阻值
则光敏电阻的阻值为50Ω，当电源电压降了为1V时，电源电压为U′=U-ΔU=12V-1V=11V
正常报警时电路中的电流不变，总电阻需满足
则此时定值电阻R'0=55Ω-50Ω=5Ω
即则更换后的R0阻值与原R0阻值相比，减小了5Ω。
实验序号
①/Ω
②/A
1
5
0.4
2
10
0.2
3
15
0.15
4
20
0.1
温度
10
20
30
40
50
60
Rp
44
28
20
12
5
2
光照强度E/ed
1
2
3
4
5
6
光敏电阻R/Ω
80
50
30
24
20
18
题号
1
2
3
4
5
6
7
8
9
10
答案
D
B
C
A
C
C
D
D
C
B
题号
11
12
13
14
15





答案
AB
AB
BD
AC
BC
