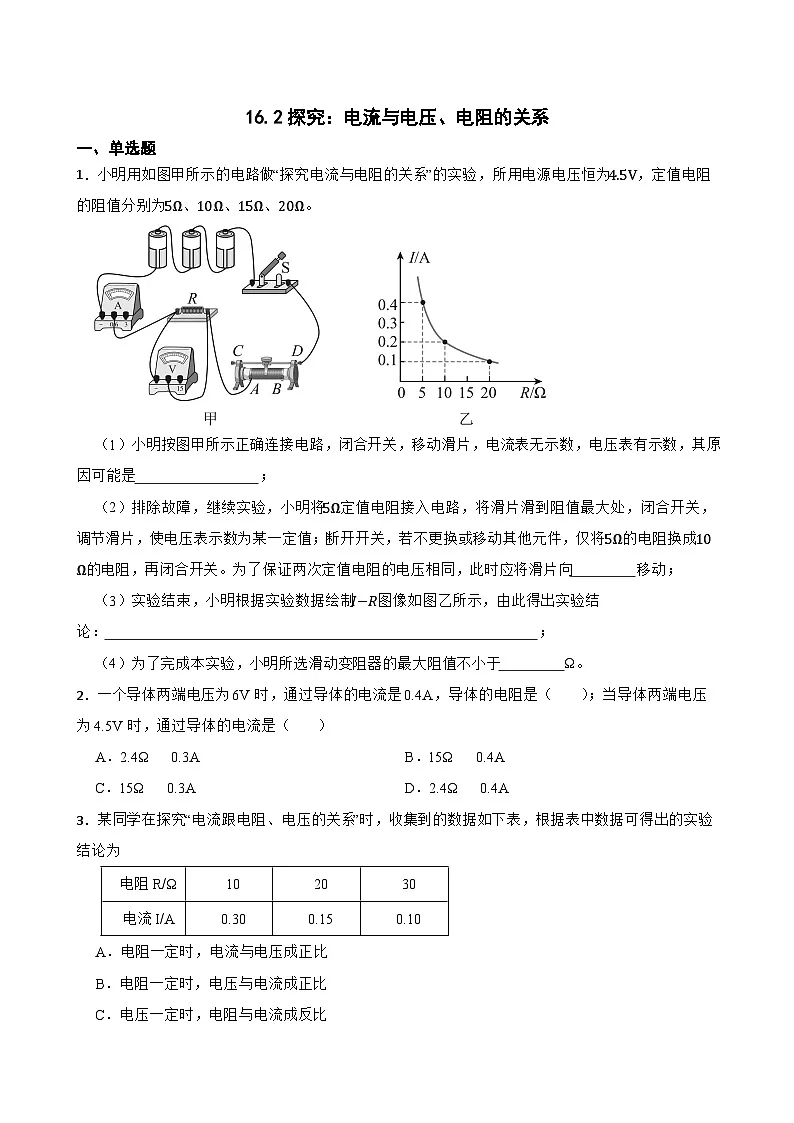

一、单选题
1．小明用如图甲所示的电路做“探究电流与电阻的关系”的实验，所用电源电压恒为4.5V，定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω。
（1）小明按图甲所示正确连接电路，闭合开关，移动滑片，电流表无示数，电压表有示数，其原因可能是 ；
（2）排除故障，继续实验，小明将5Ω定值电阻接入电路，将滑片滑到阻值最大处，闭合开关，调节滑片，使电压表示数为某一定值；断开开关，若不更换或移动其他元件，仅将5Ω的电阻换成10Ω的电阻，再闭合开关。为了保证两次定值电阻的电压相同，此时应将滑片向 移动；
（3）实验结束，小明根据实验数据绘制I−R图像如图乙所示，由此得出实验结论： ；
（4）为了完成本实验，小明所选滑动变阻器的最大阻值不小于 Ω。
2．一个导体两端电压为6V时，通过导体的电流是0.4A，导体的电阻是（ ）；当导体两端电压为4.5V时，通过导体的电流是（ ）
A．2.4Ω 0.3AB．15Ω 0.4A
C．15Ω 0.3AD．2.4Ω 0.4A
3．某同学在探究“电流跟电阻、电压的关系”时，收集到的数据如下表，根据表中数据可得出的实验结论为
A．电阻一定时，电流与电压成正比
B．电阻一定时，电压与电流成正比
C．电压一定时，电阻与电流成反比
D．电压一定时，电流与电阻成反比

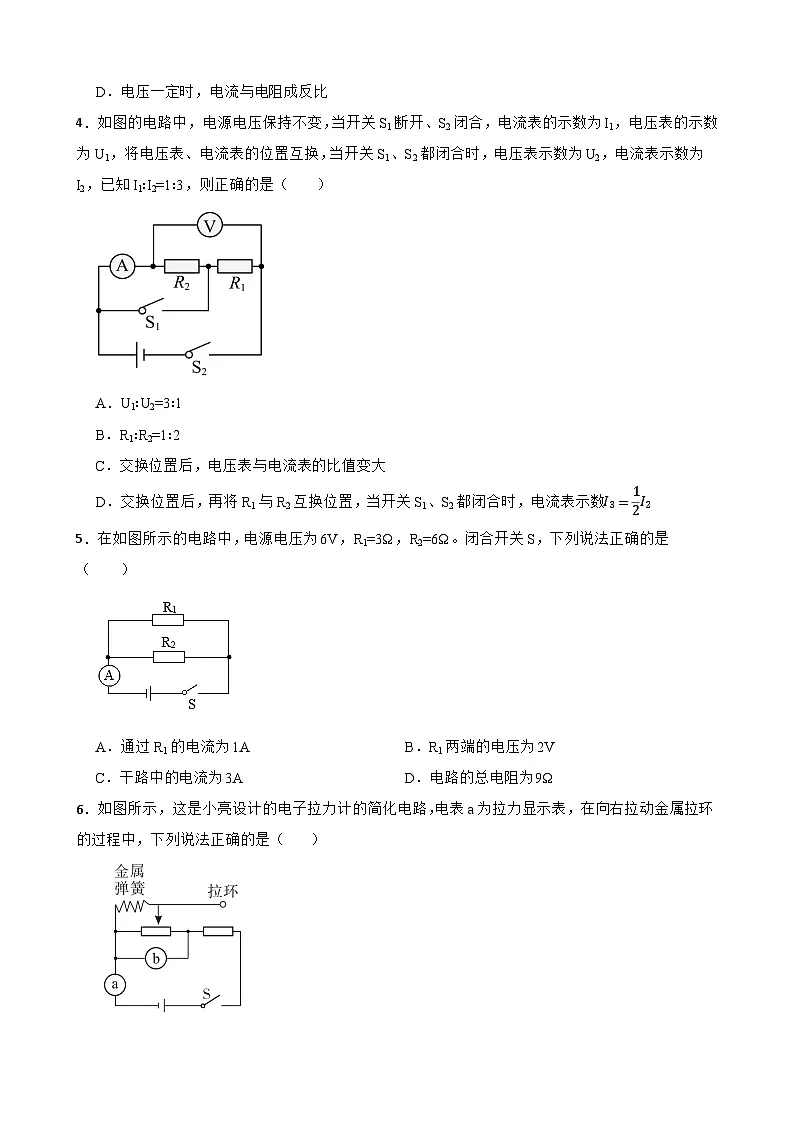

4．如图的电路中，电源电压保持不变，当开关S1断开、S2闭合，电流表的示数为I1，电压表的示数为U1，将电压表、电流表的位置互换，当开关S1、S2都闭合时，电压表示数为U2，电流表示数为I2，已知I1∶I2=1∶3，则正确的是（ ）
A．U1∶U2=3∶1
B．R1∶R2=1∶2
C．交换位置后，电压表与电流表的比值变大
D．交换位置后，再将R1与R2互换位置，当开关S1、S2都闭合时，电流表示数I3=12I2
5．在如图所示的电路中，电源电压为6V，R1=3Ω，R2=6Ω。闭合开关S，下列说法正确的是（ ）
A．通过R1的电流为1AB．R1两端的电压为2V
C．干路中的电流为3AD．电路的总电阻为9Ω

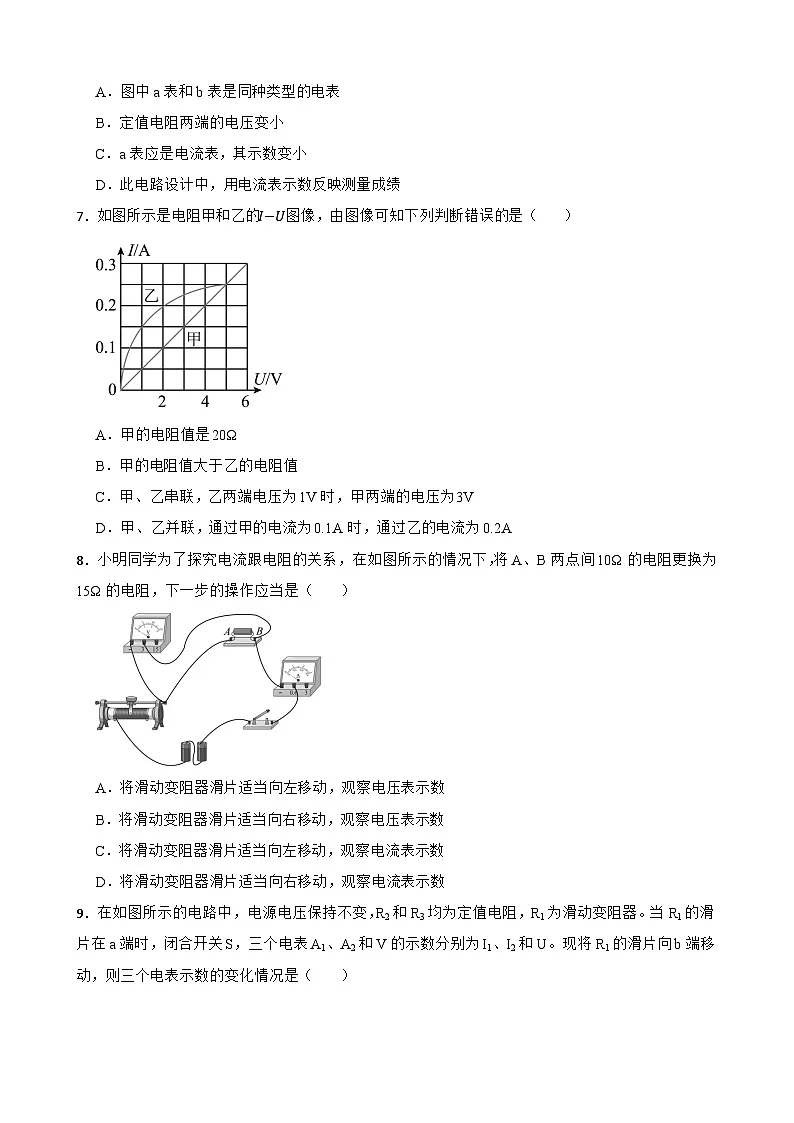

6．如图所示，这是小亮设计的电子拉力计的简化电路，电表a为拉力显示表，在向右拉动金属拉环的过程中，下列说法正确的是（ ）
A．图中a表和b表是同种类型的电表
B．定值电阻两端的电压变小
C．a表应是电流表，其示数变小
D．此电路设计中，用电流表示数反映测量成绩
7．如图所示是电阻甲和乙的I−U图像，由图像可知下列判断错误的是（ ）
A．甲的电阻值是20Ω
B．甲的电阻值大于乙的电阻值
C．甲、乙串联，乙两端电压为1V时，甲两端的电压为3V
D．甲、乙并联，通过甲的电流为0.1A时，通过乙的电流为0.2A
8．小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间10Ω的电阻更换为15Ω的电阻，下一步的操作应当是（ ）
A．将滑动变阻器滑片适当向左移动，观察电压表示数
B．将滑动变阻器滑片适当向右移动，观察电压表示数
C．将滑动变阻器滑片适当向左移动，观察电流表示数
D．将滑动变阻器滑片适当向右移动，观察电流表示数
9．在如图所示的电路中，电源电压保持不变，R2和R3均为定值电阻，R1为滑动变阻器。当R1的滑片在a端时，闭合开关S，三个电表A1、A2和V的示数分别为I1、I2和U。现将R1的滑片向b端移动，则三个电表示数的变化情况是（ ）
A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小
C．I1减小，I2增大，U增大D．I1不变，I2增大，U减小
10．如图电路，a、b、c分别表示电流表或电压表，电表都是理想的，则下列各组电表示数中可能实现的是（ ）
A．a的示数为1安培，b的示数为2伏特，c的示数为0.5安培
B．a的示数为2伏特，b的示数为1安培，c的示数为0.5安培
C．a的示数为0.5安培，b的示数为1安培，c的示数为2伏特
D．a的示数为2伏特，b的示数为0.5安培，c的示数为1安培
二、填空题
11．如图所示是一种测定油箱内油量的装置。当电流表示数越大时，滑动变阻器连入电路的阻值 （选填“越大”或“越小”），表明油箱内油量 （选填“越多”或“越少”）。
12．如图所示，电路中电源电压恒定，定值电阻R1＝20Ω，只闭合开关S1，电流表示数为0.3A，则电源电压为 V；同时闭合开头S1、S2，电流表示数为0.5A，则R2的阻值为 Ω。
13．一个灯泡的电阻是20Ω，正常工作的电压是8V，灯泡正常工作时通过它的电流是 A。现在把它接到电压是9V的电源上，要使它正常工作，需要给它串联一个阻值为 Ω的分压电阻。
14．如图所示电路，电源两端电压为9V且保持不变，当滑动变阻器R接入电路的电阻为12Ω时，电压表的示数为6V，电流表的示数为 A，R1的阻值为 。
15． 实践小组为某水箱设计了一个监测水位的装置，图甲是其原理图，电流表的示数可显示水位高低，当示数为0.6A时表示水位达到预定值。电源电压恒定不变，R0为定值电阻，条状变阻器R的最大阻值为70Ω，浮子可带动连接导线的水平金属杆AP上下移动。给水箱加水至预定水位的过程中，电压表的最大示数为12V，电流表示数变化的范围为0.2~0.6A，变阻器接入电路的阻值随水位的变化关系如图乙所示，则定值电阻R0的阻值为 Ω，水位预定值为 m。若水箱内部的底面积为0.5m2，当水位达到预定值时，水箱底部受到水的压力为 N。（g取10N/kg，ρ水=1.0×103kg/m3）
16．有两个电路元件A和B，流经各元件的电流I与其两端电压U的关系如图所示。把A、B两元件串联起来接在电源电压为4.5V的电路中，电路中电流为 A；若把A、B两元件并联起来接在电源电压为3V的电路中，此时电路中的总电阻为 Ω。
三、实验探究题
17．如图，王浩在做“探究导体中电流跟电阻的关系”的实验。
（1）请根据图甲的电路图将图乙所示的实物连接成完整电路图 ；
（2）连接电路时，滑动变阻器的滑片P应置于 （选填“A”或“B”）端；
（3）连接电路后，闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是 ；
（4）实验中依次接入三个定值电阻，测得多组数据，利用描点法得到如图丙所示I-R图像。由图像可以得出结论：电压一定时，导体中的电流跟导体的电阻成 ；
（5）上述实验中，小强用R=5Ω电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，他应移动滑动变阻器的滑片，使电压表示数为 V时，读出电流表的示数。
四、科普阅读题
18．阅读短文，并回答问题。第四代电光源——LED如图甲是时下较为流行的LED手电筒和LED吸顶灯，它们的主要部分是高亮度发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、寿命长、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源。LED的发光原理与白炽灯截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新一代固体冷光源，将逐步取代传统光源。图乙是LED的元件实物及符号。二极管具有单向导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态。利用图丙所示电路可以研究发光二极管的工作特性：把一个额定电压为3V的LED接入电源电压恒为5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流值，可以得到电压表与电流表示数关系，如丁所示。
（1）LED灯主要由 材料制成；之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯 ：
（2）在图丙中，闭合S，滑动变阻器调至阻值为 Ω时，LED灯刚好正常发光；断开S，改变电源的正负极后再闭合S，则LED （选填“能”或“不能”）发光。此时电压表的示数为 V，电流表的示数为 A。
五、简答题
19．某同学认为“由I=UR变形可得R=UI这就表明，导体的电阻跟它的电压成正比，跟它的电流成反比。”这种说法对吗？为什么。
六、作图题
20．在探究电流与电压关系的实验中，小宇把定值电阻、电流表、电压表、滑动变阻器、开关和电源连成了如图所示的电路。请你帮他检查一下，只改接一条导线，连接成正确的电路，请在错误的连线上打“×”，再面线把它改到正确的位置上。
七、综合题
21．图甲为汽车倒车雷达中的距离报警器简化电路图。电源电压为15V，R0为定值电阻，Rs为距离传感器的核心部件，其阻值随传感器到障碍物距离变化关系如图乙所示，当传感器到障碍物距离为1.5m时，报警器开始报警，此时电路中报警电流为0.3A。
（1）由图乙可知开始报警时，Rs的阻值为 Ω；传感器到障碍物距离越近，电路中的电流越 ；
（2）求R0的阻值；
（3）当传感器到障碍物距离为1m时，求Rs的电功率；
（4）保持起始报警电流不变，若要增大起始报警距离，请写出可行的做法 （写出一条即可）。
参考答案
1．（1）定值电阻断路
（2）右
（3）导体两端的电压一定时，通过导体的电流与导体的电阻成反比
（4）25
2．C
3．D
4．D
5．C
6．D
7．B
8．B
9．C
10．B
11．越小；越多
12．6；30
13．0.4；2.5
14．0.5；6Ω
15．20；0.8；4000
16．0.2；5
17．；A；定值电阻R断路（定值电阻两侧接线柱接触不良）；反比；2
18．半导体；低；100；不能；5；0
19．不对，电阻是导体对电流的阻碍作用，是导体的自身属性，跟它的材料、长度、横截面积和温度有关，跟它两端的电压和通过的电流大小无关，
20．
21．（1）40；大
（2）报警器开始报警，此时电路中报警电流为0.3A，电路中的总电阻 R＝UI=15V0.3A=50Ω
R0的阻值R0＝R﹣Rs＝50Ω﹣40Ω＝10Ω
（3）当传感器到障碍物距离为1m时Rs的阻值为20Ω，此时电路中的总电阻R′＝Rs′+R0＝20Ω+10Ω＝30Ω
电路中的电流 I'=UR'=15V30Ω=0.5A
Rs的电功率P＝I′2Rs′＝（0.5A）2×20Ω＝5W
（4）可以减小R0的阻值来增大起始报警距离电阻R/Ω
10
20
30
电流I/A
0.30
0.15
0.10
