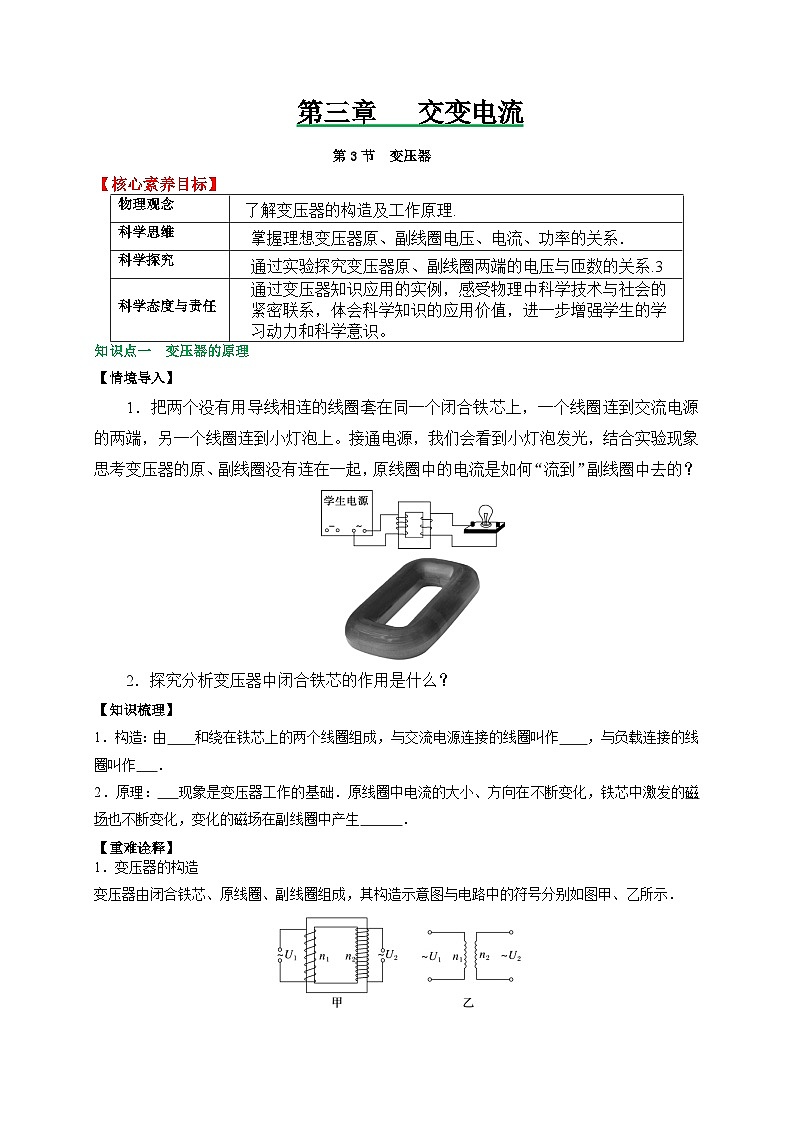

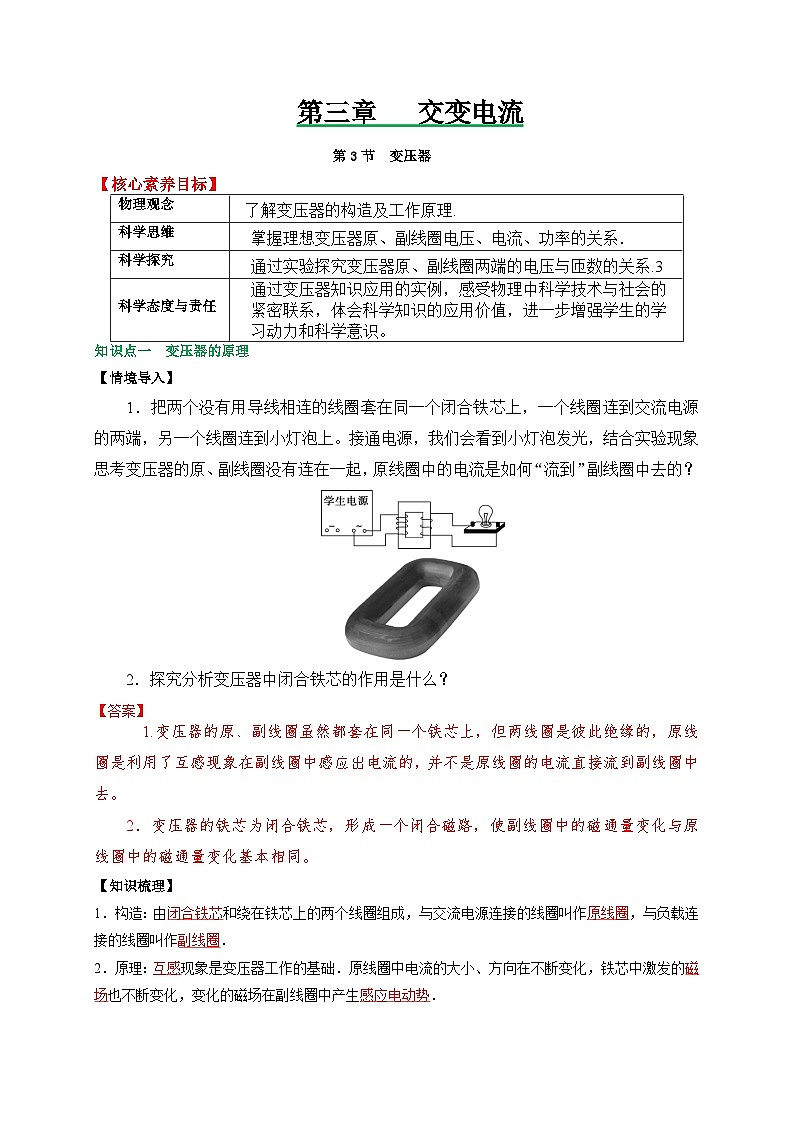

【核心素养目标】
知识点一 变压器的原理
【情境导入】
1．把两个没有用导线相连的线圈套在同一个闭合铁芯上，一个线圈连到交流电源的两端，另一个线圈连到小灯泡上。接通电源，我们会看到小灯泡发光，结合实验现象思考变压器的原、副线圈没有连在一起，原线圈中的电流是如何“流到”副线圈中去的？
2．探究分析变压器中闭合铁芯的作用是什么？
【知识梳理】
1．构造：由 和绕在铁芯上的两个线圈组成，与交流电源连接的线圈叫作 ，与负载连接的线圈叫作 ．
2．原理： 现象是变压器工作的基础．原线圈中电流的大小、方向在不断变化，铁芯中激发的磁场也不断变化，变化的磁场在副线圈中产生 ．
【重难诠释】

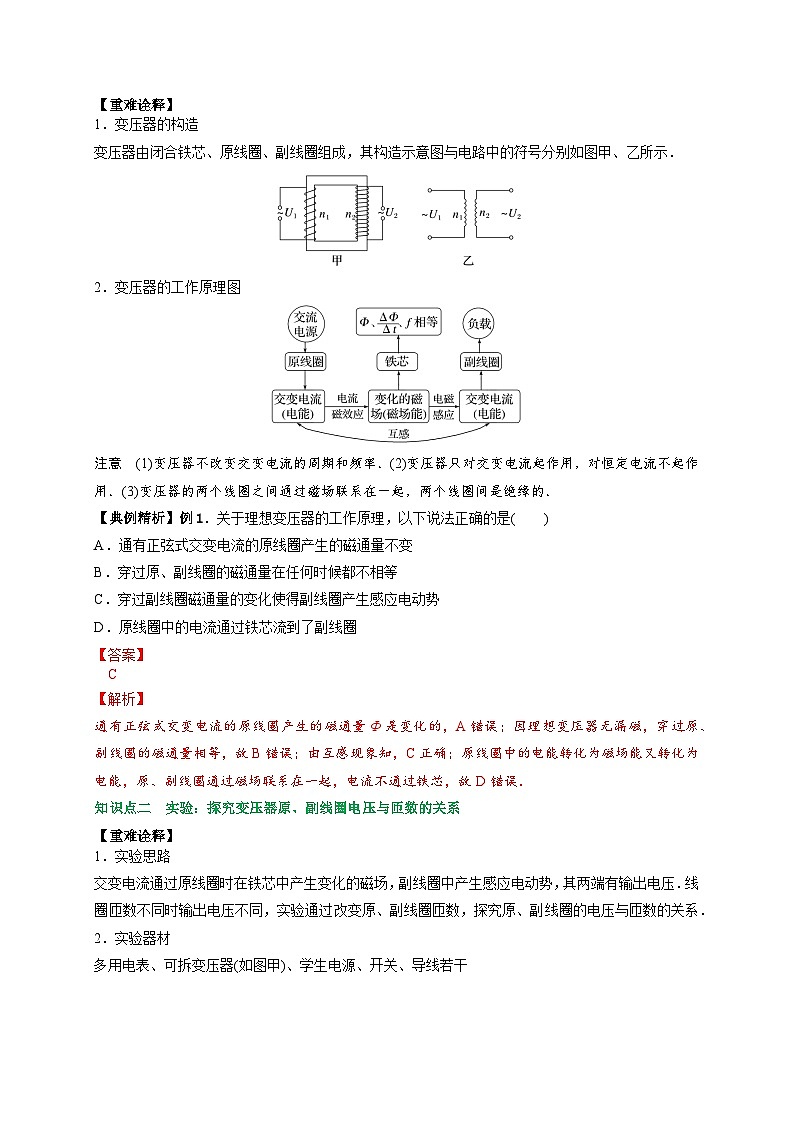

1．变压器的构造
变压器由闭合铁芯、原线圈、副线圈组成，其构造示意图与电路中的符号分别如图甲、乙所示．

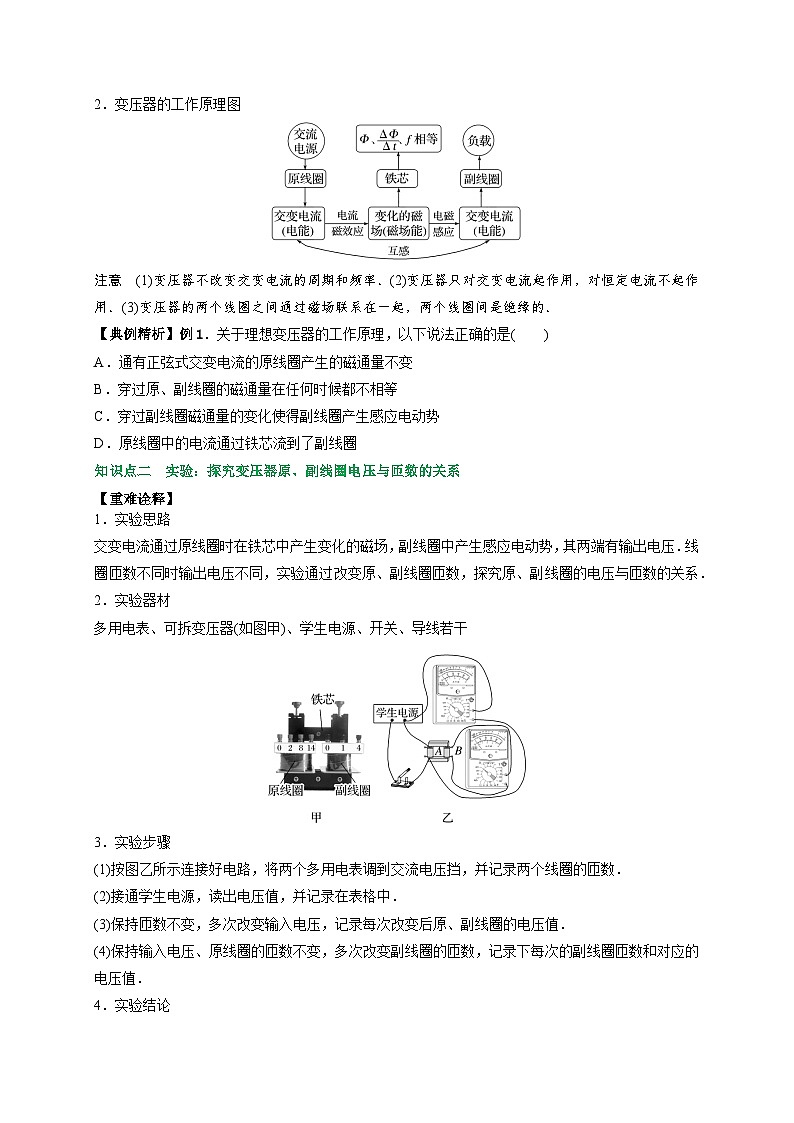

2．变压器的工作原理图
注意 (1)变压器不改变交变电流的周期和频率．(2)变压器只对交变电流起作用，对恒定电流不起作用．(3)变压器的两个线圈之间通过磁场联系在一起，两个线圈间是绝缘的．
【典例精析】例1．关于理想变压器的工作原理，以下说法正确的是( )
A．通有正弦式交变电流的原线圈产生的磁通量不变
B．穿过原、副线圈的磁通量在任何时候都不相等
C．穿过副线圈磁通量的变化使得副线圈产生感应电动势
D．原线圈中的电流通过铁芯流到了副线圈
知识点二 实验：探究变压器原、副线圈电压与匝数的关系
【重难诠释】
1．实验思路
交变电流通过原线圈时在铁芯中产生变化的磁场，副线圈中产生感应电动势，其两端有输出电压．线圈匝数不同时输出电压不同，实验通过改变原、副线圈匝数，探究原、副线圈的电压与匝数的关系．
2．实验器材
多用电表、可拆变压器(如图甲)、学生电源、开关、导线若干

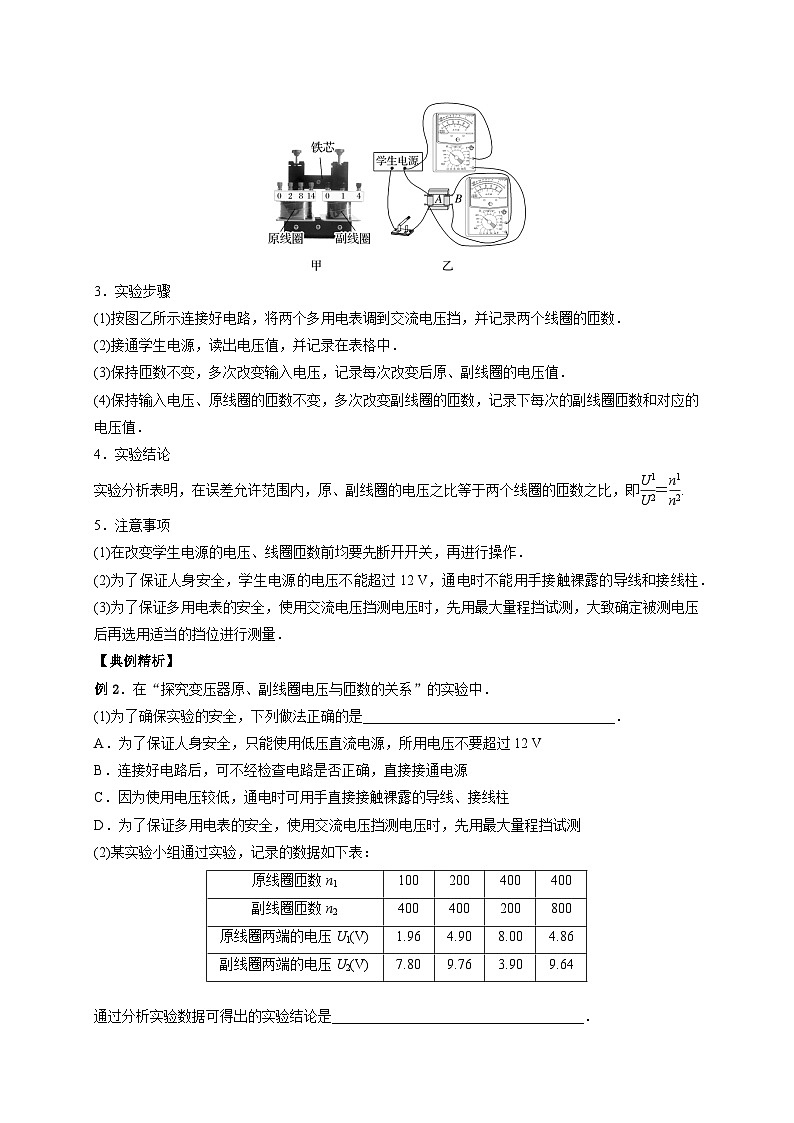

3．实验步骤
(1)按图乙所示连接好电路，将两个多用电表调到交流电压挡，并记录两个线圈的匝数．
(2)接通学生电源，读出电压值，并记录在表格中．
(3)保持匝数不变，多次改变输入电压，记录每次改变后原、副线圈的电压值．
(4)保持输入电压、原线圈的匝数不变，多次改变副线圈的匝数，记录下每次的副线圈匝数和对应的电压值．

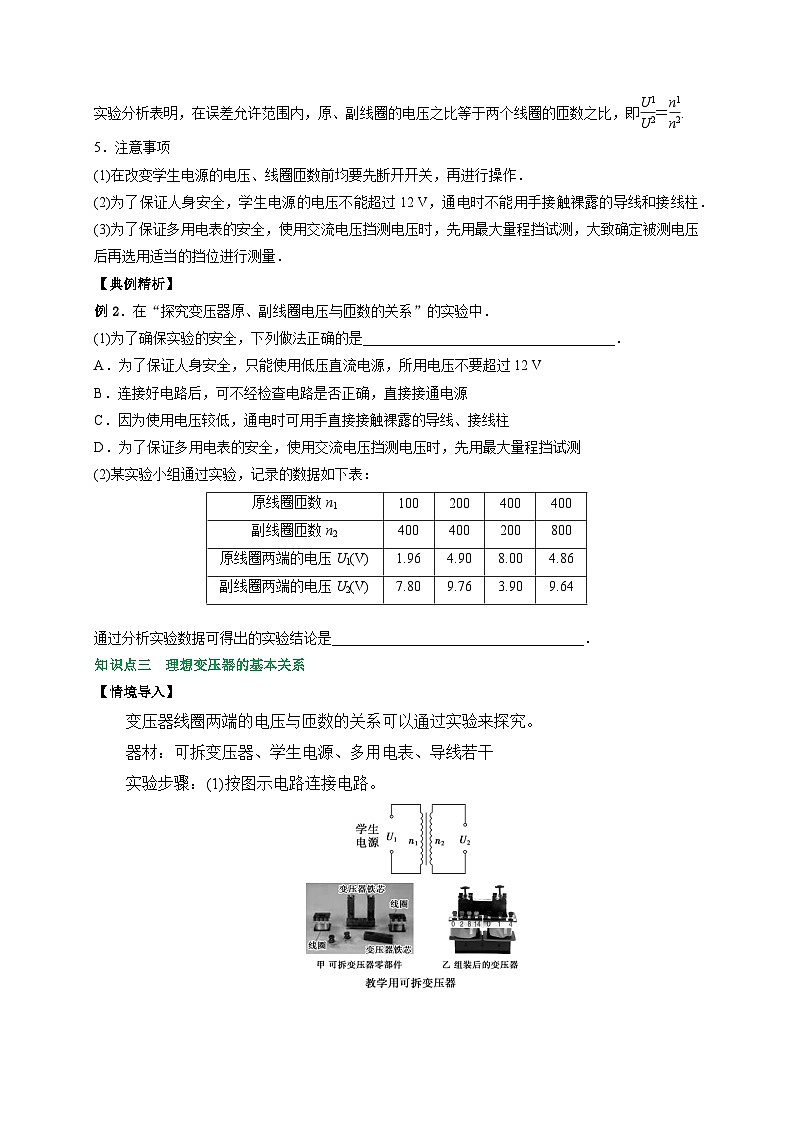

4．实验结论
实验分析表明，在误差允许范围内，原、副线圈的电压之比等于两个线圈的匝数之比，即eq \f(U1,U2)＝eq \f(n1,n2).
5．注意事项
(1)在改变学生电源的电压、线圈匝数前均要先断开开关，再进行操作．
(2)为了保证人身安全，学生电源的电压不能超过12 V，通电时不能用手接触裸露的导线和接线柱．
(3)为了保证多用电表的安全，使用交流电压挡测电压时，先用最大量程挡试测，大致确定被测电压后再选用适当的挡位进行测量．
【典例精析】
例2．在“探究变压器原、副线圈电压与匝数的关系”的实验中．
(1)为了确保实验的安全，下列做法正确的是____________________________________．
A．为了保证人身安全，只能使用低压直流电源，所用电压不要超过12 V
B．连接好电路后，可不经检查电路是否正确，直接接通电源
C．因为使用电压较低，通电时可用手直接接触裸露的导线、接线柱
D．为了保证多用电表的安全，使用交流电压挡测电压时，先用最大量程挡试测
(2)某实验小组通过实验，记录的数据如下表：
通过分析实验数据可得出的实验结论是____________________________________．
知识点三 理想变压器的基本关系
【情境导入】
变压器线圈两端的电压与匝数的关系可以通过实验来探究。
器材：可拆变压器、学生电源、多用电表、导线若干
实验步骤：(1)按图示电路连接电路。
(2)原线圈接6 V低压交流电源，保持原线圈匝数n1不变，分别取副线圈匝数n2＝eq \f(1,2)n1、n1、2n1，用多用电表交流电压挡分别测出副线圈两端的电压，记入表格。
(3)原线圈接6 V低压交流电源，保持副线圈匝数n2不变，分别取原线圈匝数n1＝eq \f(1,2)n2、n2、2n2，用多用电表交流电压挡分别测出副线圈两端的电压，记入表格。
总结实验现象，得出什么结论？
【知识梳理】
1．理想变压器：没有 的变压器叫作理想变压器，它是一个理想化模型．
(1)原、副线圈中的电流产生的磁场完全束缚在闭合铁芯内，即无“漏磁”．
(2)原、副线圈不计电阻，电流通过时不产生焦耳热，即无“铜损”．
(3)闭合铁芯中的涡流为零，即无“铁损”．
2．电压与匝数的关系
理想变压器原、副线圈的电压之比等于原、副线圈的 ，即eq \f(U1,U2)＝eq \f(n1,n2).
3．两类变压器
副线圈的电压比原线圈的电压低的变压器叫作 变压器；副线圈的电压比原线圈的电压高的变压器叫作 变压器．
4. 原线圈中电场的能量转变成 的能量，通过铁芯使变化的磁场几乎全部穿过了副线圈，在副线圈中产生了感应电流，磁场的能量转化成了 的能量．
【重难诠释】
1．电压关系
(1)只有一个副线圈时，eq \f(U1,U2)＝eq \f(n1,n2).
当n2>n1时，U2>U1，变压器使电压升高，是升压变压器．
当n2
