九年级上册（2024）第3节 测量电阻同步练习题

这是一份九年级上册（2024）第3节 测量电阻同步练习题，文件包含第3节测量电阻欧姆定律应用之一分层作业原卷版docx、第3节测量电阻欧姆定律应用之一分层作业解析版docx等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。
TOC \ "1-3" \h \z \u \l "_Tc200032223" 【A 夯基础】 PAGEREF _Tc200032223 \h 1
\l "_Tc200032224" 一、用电压表和电流表测量电阻 PAGEREF _Tc200032224 \h 1
\l "_Tc200032225" 二、电压-电流图像2
\l "_Tc200032226" 三、实验：测量灯泡的电阻3
\l "_Tc200032227" 四、发展空间4
\l "_Tc200032228" 【B 提能力】5
\l "_Tc200032229" 【C 链中考】7

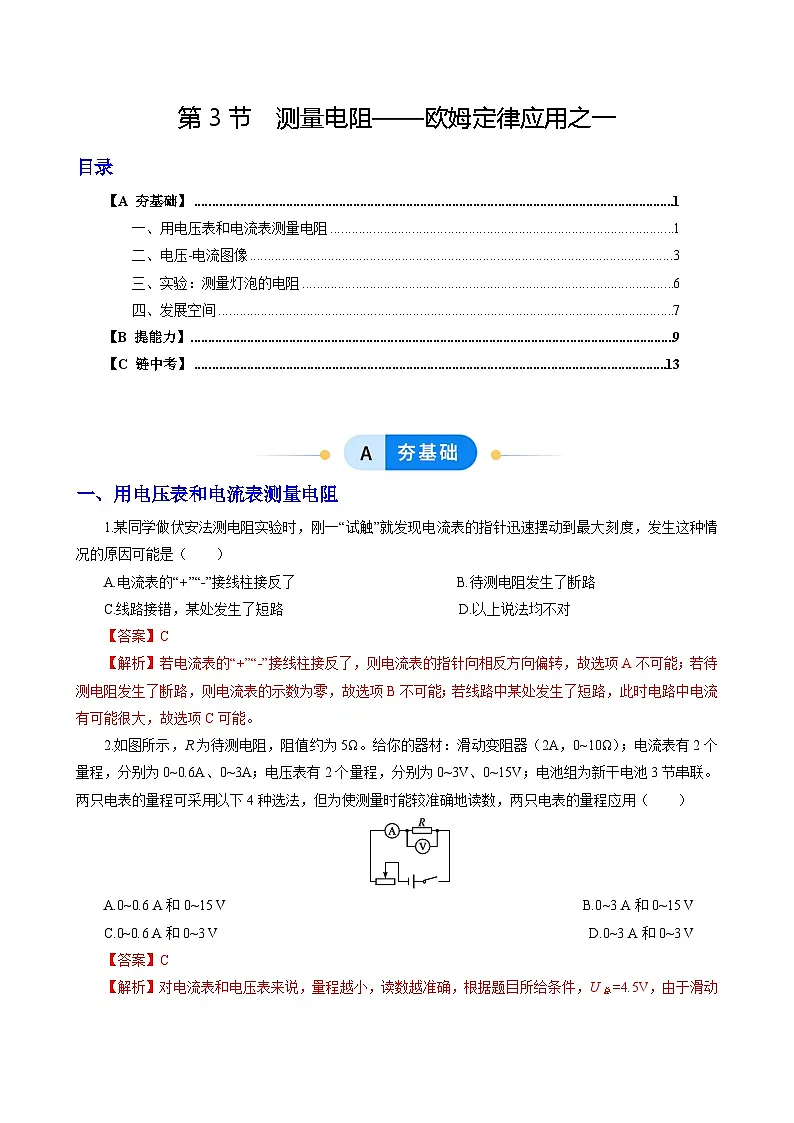

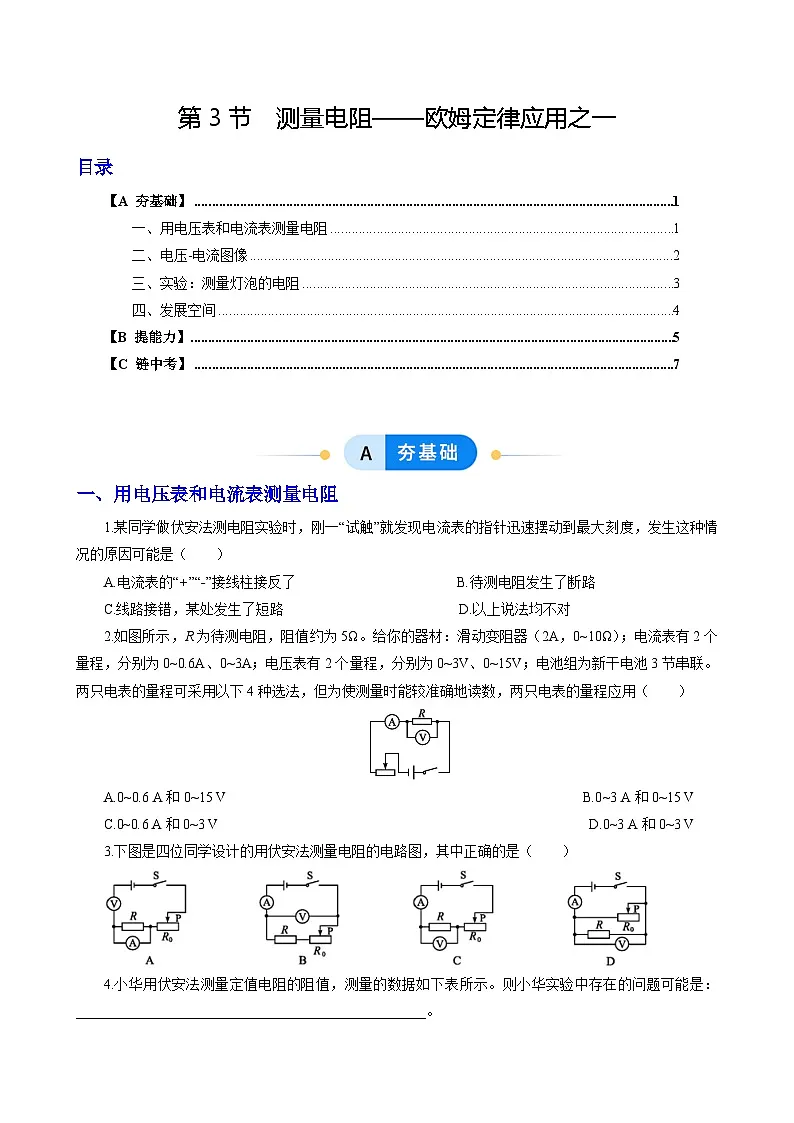

一、用电压表和电流表测量电阻
1.某同学做伏安法测电阻实验时，刚一“试触”就发现电流表的指针迅速摆动到最大刻度，发生这种情况的原因可能是（ ）
A.电流表的“+”“-”接线柱接反了 B.待测电阻发生了断路
C.线路接错，某处发生了短路 D.以上说法均不对
2.如图所示，R为待测电阻，阻值约为5Ω。给你的器材：滑动变阻器（2A，0~10Ω）；电流表有2个量程，分别为0~0.6A、0~3A；电压表有2个量程，分别为0~3V、0~15V；电池组为新干电池3节串联。两只电表的量程可采用以下4种选法，但为使测量时能较准确地读数，两只电表的量程应用（ ）
A.0~0.6 A和0~15 V B.0~3 A和0~15 V
C.0~0.6 A和0~3 V D.0~3 A和0~3 V

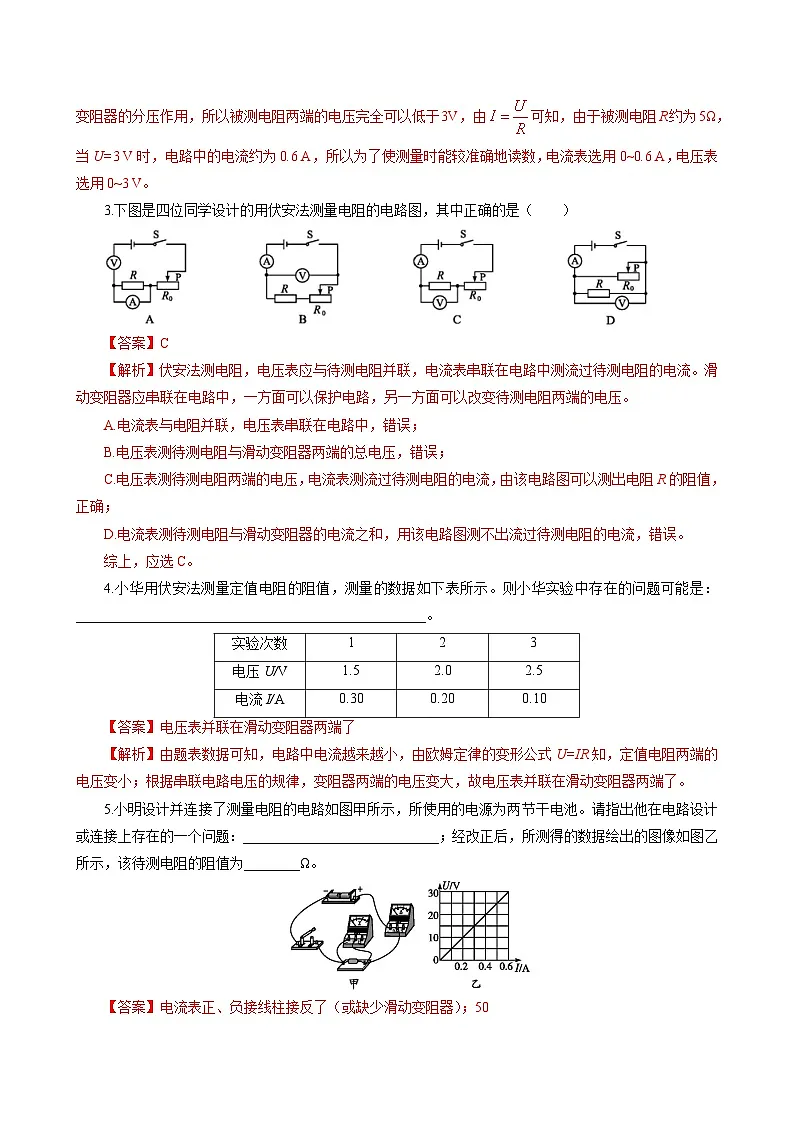

3.下图是四位同学设计的用伏安法测量电阻的电路图，其中正确的是（ ）

4.小华用伏安法测量定值电阻的阻值，测量的数据如下表所示。则小华实验中存在的问题可能是：__________________________________________________。

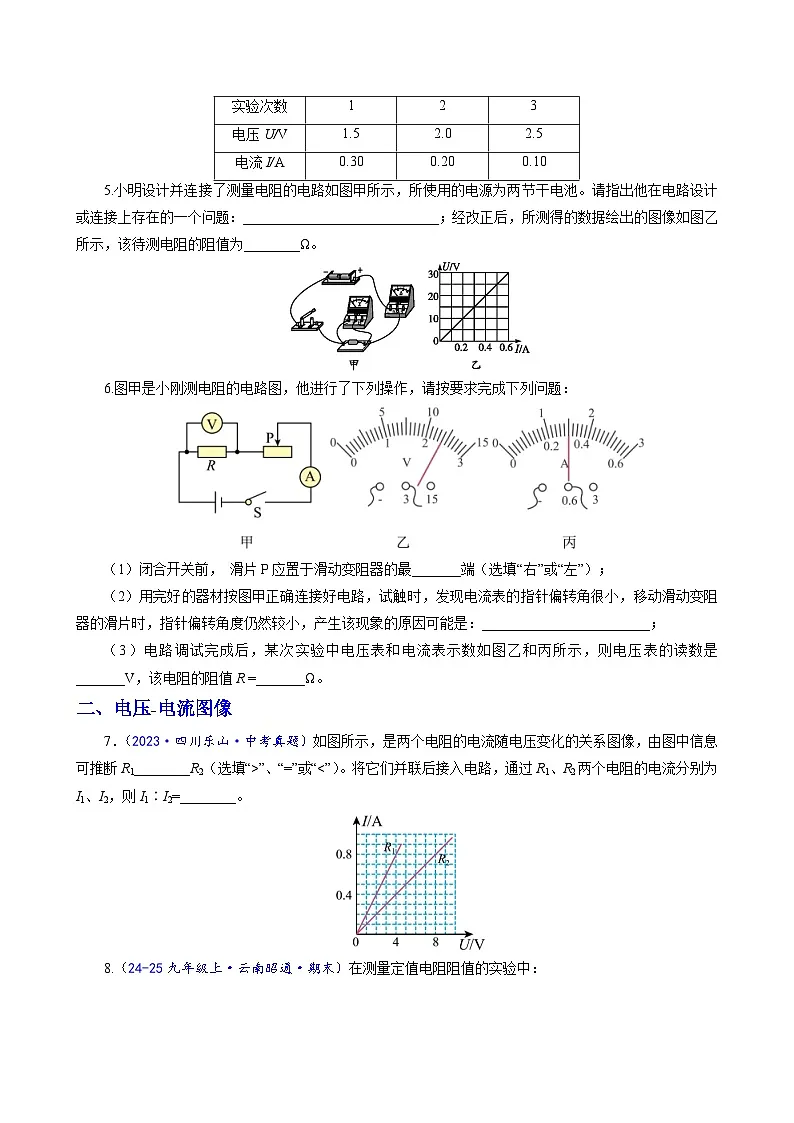

5.小明设计并连接了测量电阻的电路如图甲所示，所使用的电源为两节干电池。请指出他在电路设计或连接上存在的一个问题：____________________________；经改正后，所测得的数据绘出的图像如图乙所示，该待测电阻的阻值为________Ω。

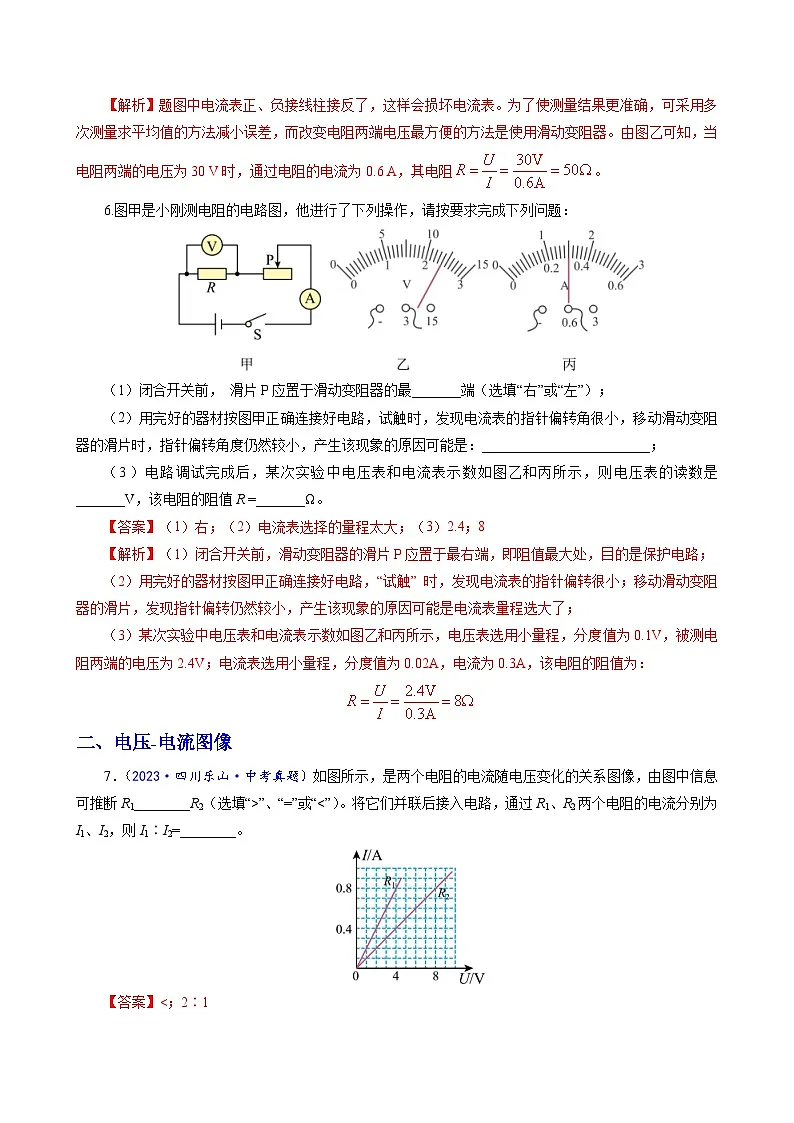

6.图甲是小刚测电阻的电路图，他进行了下列操作，请按要求完成下列问题：
（1）闭合开关前， 滑片P应置于滑动变阻器的最_______端（选填“右”或“左”）；
（2）用完好的器材按图甲正确连接好电路，试触时，发现电流表的指针偏转角很小，移动滑动变阻器的滑片时，指针偏转角度仍然较小，产生该现象的原因可能是：________________________；
（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙所示，则电压表的读数是_______V，该电阻的阻值R =_______Ω。
二、电压-电流图像
7．（2023·四川乐山·中考真题）如图所示，是两个电阻的电流随电压变化的关系图像，由图中信息可推断R1________R2（选填“>”、“=”或“”、“
