初中教科版（2024）第4节 等效电路同步训练题

这是一份初中教科版（2024）第4节 等效电路同步训练题，文件包含第4节等效电路欧姆定律应用之二分层作业原卷版docx、第4节等效电路欧姆定律应用之二分层作业解析版docx等2份试卷配套教学资源，其中试卷共21页， 欢迎下载使用。
TOC \ "1-3" \h \z \u \l "_Tc200032223" 【A 夯基础】 PAGEREF _Tc200032223 \h 1
\l "_Tc200032224" 一、串联电路的等效电阻 PAGEREF _Tc200032224 \h 1
\l "_Tc200032225" 二、并联电路的等效电阻2
\l "_Tc200032225" 二、等效电路3
\l "_Tc200032228" 【B 提能力】3
\l "_Tc200032229" 【C 链中考】5

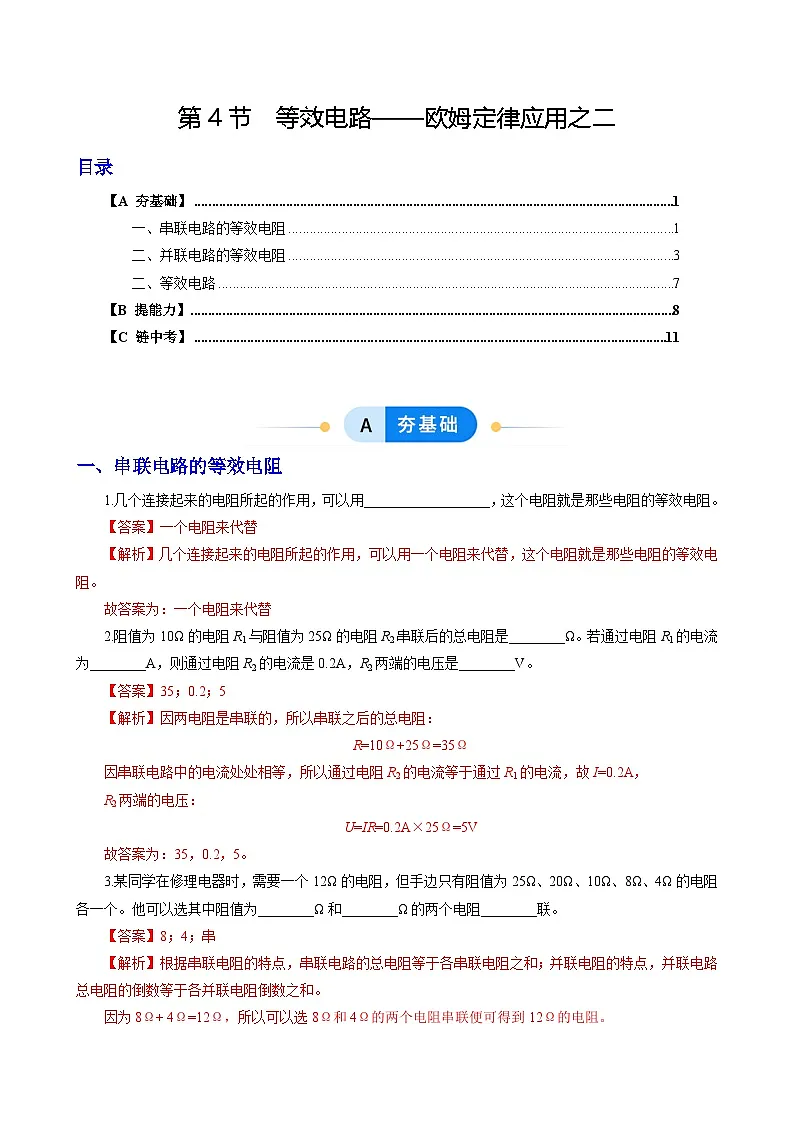

一、串联电路的等效电阻
1.几个连接起来的电阻所起的作用，可以用__________________，这个电阻就是那些电阻的等效电阻。
2.阻值为10Ω的电阻R1与阻值为25Ω的电阻R2串联后的总电阻是________Ω。若通过电阻R1的电流为________A，则通过电阻R2的电流是0.2A，R2两端的电压是________V。
3.某同学在修理电器时，需要一个12Ω的电阻，但手边只有阻值为25Ω、20Ω、10Ω、8Ω、4Ω的电阻各一个。他可以选其中阻值为________Ω和________Ω的两个电阻________联。

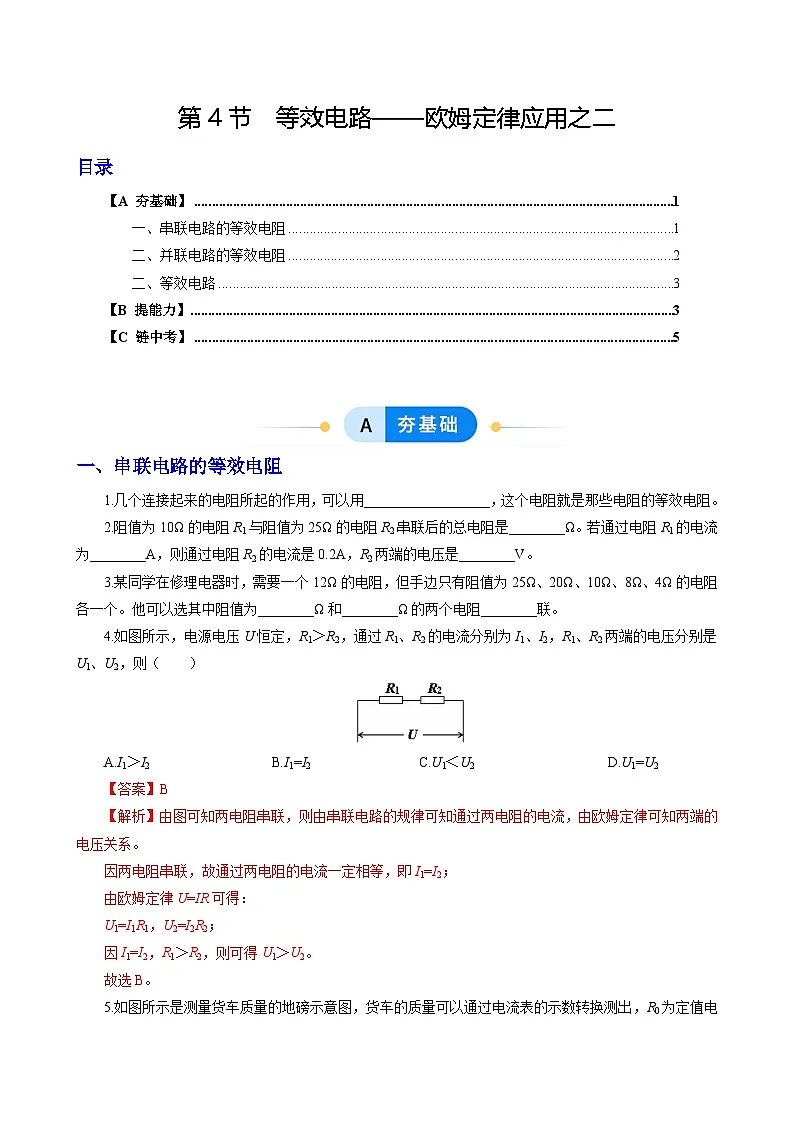

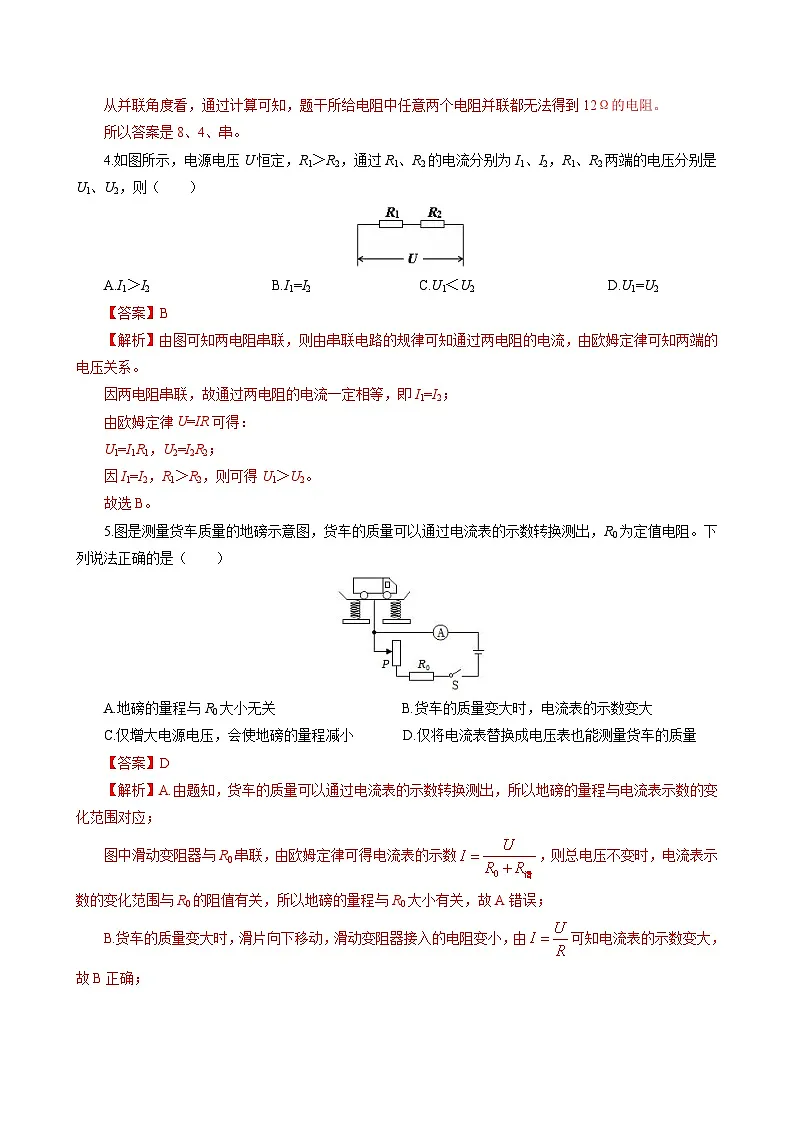

4.如图所示，电源电压U恒定，R1＞R2，通过R1、R2的电流分别为I1、I2，R1、R2两端的电压分别是U1、U2，则（ ）
A.I1＞I2 B.I1=I2 C.U1＜U2 D.U1=U2
【答案】B
【解析】由图可知两电阻串联，则由串联电路的规律可知通过两电阻的电流，由欧姆定律可知两端的电压关系。
因两电阻串联，故通过两电阻的电流一定相等，即I1=I2；
由欧姆定律U=IR可得：
U1=I1R1，U2=I2R2；
因I1=I2，R1＞R2，则可得U1＞U2。
故选B。

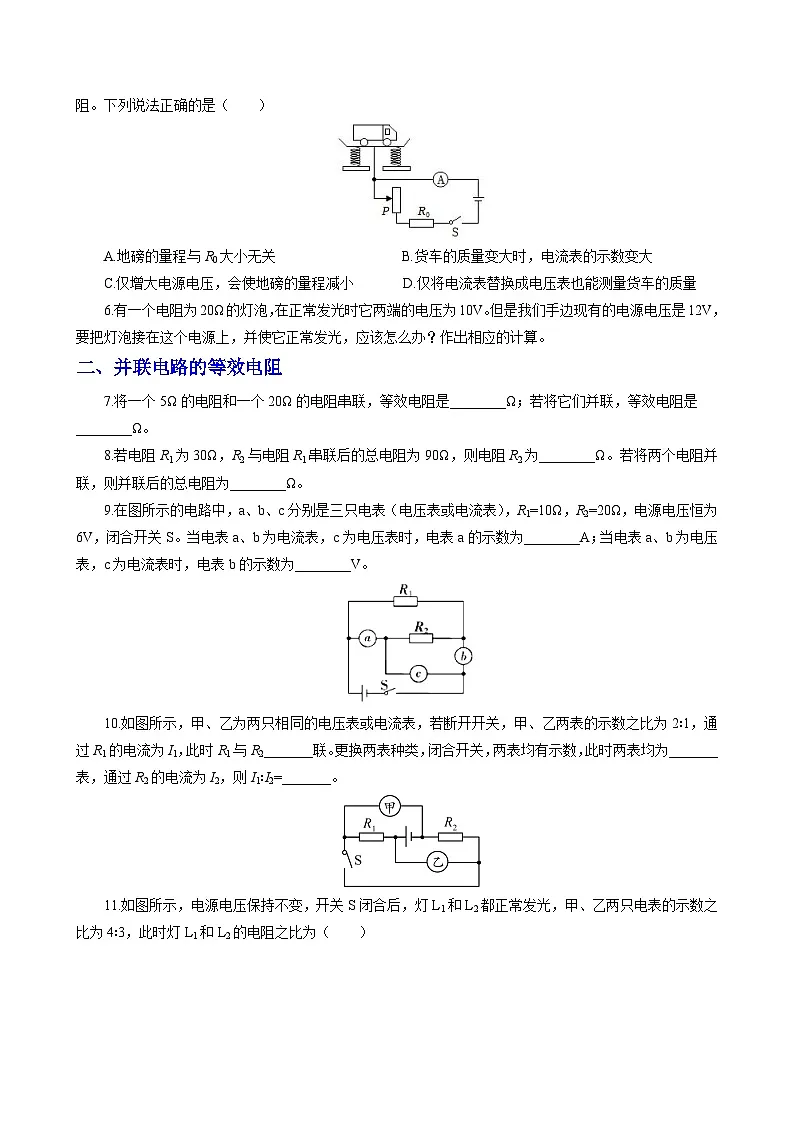

5.如图所示是测量货车质量的地磅示意图，货车的质量可以通过电流表的示数转换测出，R0为定值电阻。下列说法正确的是（ ）
A.地磅的量程与R0大小无关 B.货车的质量变大时，电流表的示数变大
C.仅增大电源电压，会使地磅的量程减小 D.仅将电流表替换成电压表也能测量货车的质量

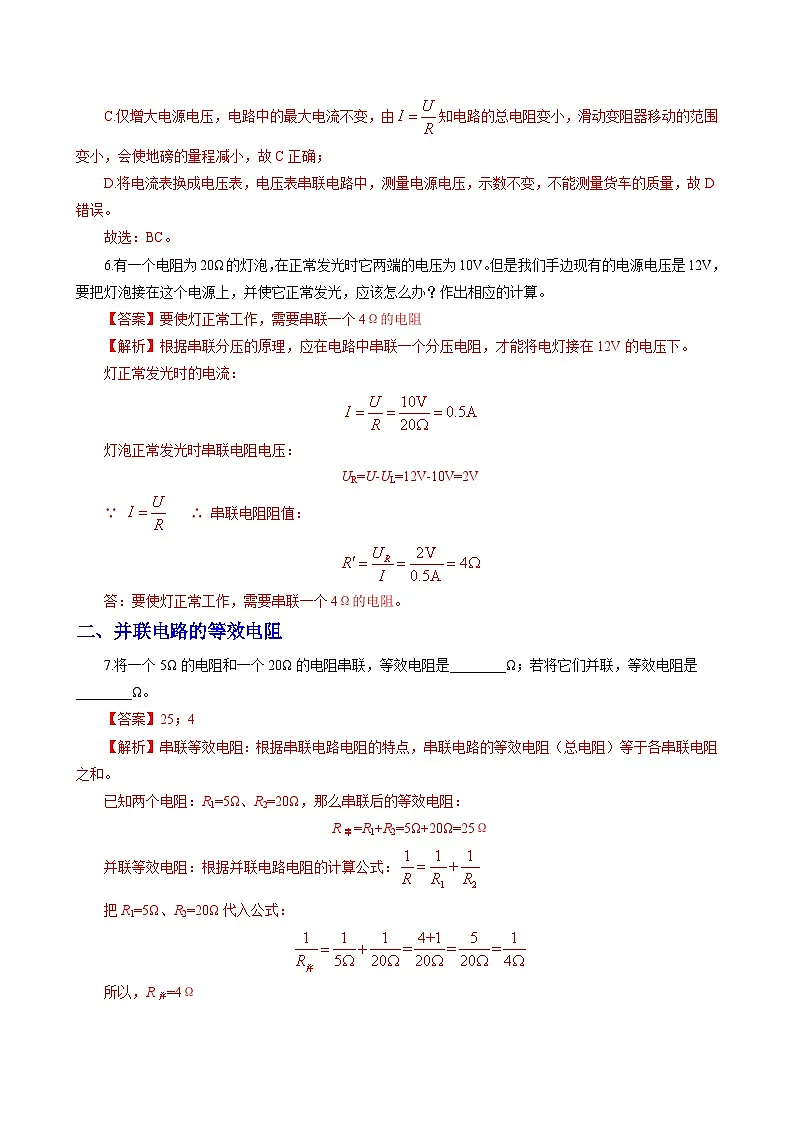

6.有一个电阻为20Ω的灯泡，在正常发光时它两端的电压为10V。但是我们手边现有的电源电压是12V，要把灯泡接在这个电源上，并使它正常发光，应该怎么办？作出相应的计算。
二、并联电路的等效电阻
7.将一个5Ω的电阻和一个20Ω的电阻串联，等效电阻是________Ω；若将它们并联，等效电阻是________Ω。
8.若电阻R1为30Ω，R2与电阻R1串联后的总电阻为90Ω，则电阻R2为________Ω。若将两个电阻并联，则并联后的总电阻为________Ω。
9.在图所示的电路中，a、b、c分别是三只电表（电压表或电流表），R1=10Ω，R2=20Ω，电源电压恒为6V，闭合开关S。当电表a、b为电流表，c为电压表时，电表a的示数为________A；当电表a、b为电压表，c为电流表时，电表b的示数为________V。
10.如图所示，甲、乙为两只相同的电压表或电流表，若断开开关，甲、乙两表的示数之比为2∶1，通过R1的电流为I1，此时R1与R2_______联。更换两表种类，闭合开关，两表均有示数，此时两表均为_______表，通过R2的电流为I2，则I1∶I2=_______。
11.如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两只电表的示数之比为4∶3，此时灯L1和L2的电阻之比为（ ）
A.1∶3 B.3∶1 C.3∶4 D.4∶3

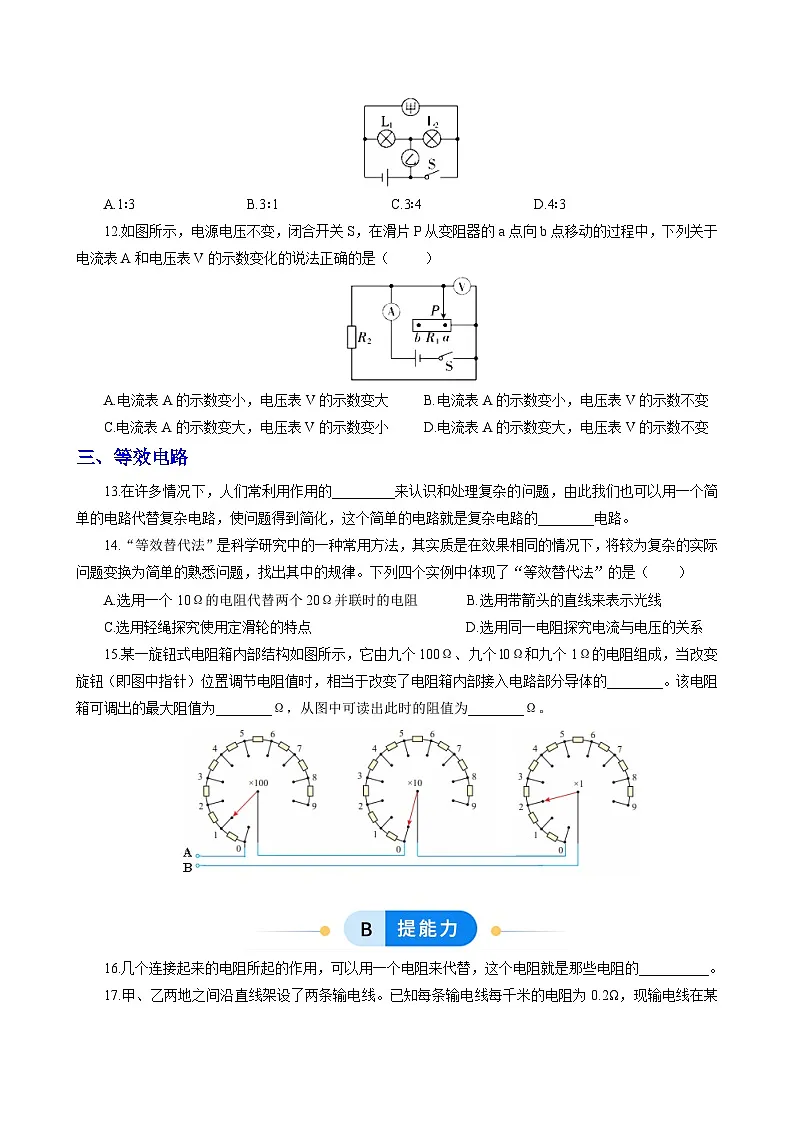

12.如图所示，电源电压不变，闭合开关S，在滑片P从变阻器的a点向b点移动的过程中，下列关于电流表A和电压表V的示数变化的说法正确的是（ ）
A.电流表A的示数变小，电压表V的示数变大 B.电流表A的示数变小，电压表V的示数不变
C.电流表A的示数变大，电压表V的示数变小 D.电流表A的示数变大，电压表V的示数不变
三、等效电路
13.在许多情况下，人们常利用作用的_________来认识和处理复杂的问题，由此我们也可以用一个简单的电路代替复杂电路，使问题得到简化，这个简单的电路就是复杂电路的________电路。
14.“等效替代法”是科学研究中的一种常用方法，其实质是在效果相同的情况下，将较为复杂的实际问题变换为简单的熟悉问题，找出其中的规律。下列四个实例中体现了“等效替代法”的是（ ）
A.选用一个10Ω的电阻代替两个20Ω并联时的电阻 B.选用带箭头的直线来表示光线
C.选用轻绳探究使用定滑轮的特点 D.选用同一电阻探究电流与电压的关系
15.某一旋钮式电阻箱内部结构如图所示，它由九个100Ω、九个l0Ω和九个1Ω的电阻组成，当改变旋钮（即图中指针）位置调节电阻值时，相当于改变了电阻箱内部接入电路部分导体的________。该电阻箱可调出的最大阻值为________Ω，从图中可读出此时的阻值为________Ω。
16.几个连接起来的电阻所起的作用，可以用一个电阻来代替，这个电阻就是那些电阻的__________。
17.甲、乙两地之间沿直线架设了两条输电线。已知每条输电线每千米的电阻为0.2Ω，现输电线在某处发生了短路，为确定短路位置，检修员在甲地将电流表接入如图所示的电路，电压表应接在________（选填“AB”或“CD”）两点之间；若电压表和电流表示数分别为4V和0.5 A，则短路位置离甲地________km。

18.如图所示，虚线框内有两个阻值分别为30Ω、60Ω的电阻，小明同学想了解其连接方式，于是用3 V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.15 A。则两个电阻的连接方式是_______。若要减小电流表的读数，可以采取的措施有___________________________。
19.如图所示，电源电压保持不变。闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A；断开开关S2后，电压表示数变为2V。R2的阻值和电源电压分别是（ ）
A.10Ω、9V B.20Ω、6V C.20Ω、9V D.10Ω、6V
20.如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A.电流表A1的示数不变，电压表V的示数变小 B.电流表A2的示数不变，电压表V的示数不变
C.电压表V的示数与电流表A1的示数比值不变 D.电压表V的示数与电流表A2的示数比值变小
21.在如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω。下列说法正确的是（ ）
A.通过电阻R1的电流为0.5 A B.电源电压为5V
C.电阻R1的阻值为15Ω D.若断开开关S2，电流表A1的示数变大
22.（2025年四川广安市学业水平考题）17.两个定值电阻R1、R2串联在电路中，已知R1∶R2=7∶8，则通过R1、R2的电流之比I1∶I2为________，R1、R2两端的电压之比U1∶U2为________。
23.（2025年四川省眉山市初中学业考题）16.甲、乙两根完全相同的电阻丝，将甲电阻丝剪去一半，电阻变为R1；将乙电阻丝从中间对折，电阻变为R2。然后将R1和R2串联到电路中，则通过R1的电流I1________（选填“大于”“等于”或“小于”）通过R2的电流I2，R1两端电压U1与R2两端电压U2之比U1∶U2=________。
24.（2024年四川省内江市中考题）长短粗细都相同的铜导线和镍铬合金线，电阻分别为R1和R2，且R1＜R2，将它们串联在电路中，通过的电流分别为I1和I2；将它们并联在电路中，R1、R2两端的电压分别为U1和U2。则下列判断正确的是（ ）
A.I1=I2B.I1＞I2C.U1＞U2D.U1＜U2
25.（2024年新疆维吾尔自治区、新疆生产建设兵团初中学业题）如图所示的电路，电源电压保持不变，滑动变阻器和小灯泡两个元件中，一个接在A、B两点之间，另一个接在C、D两点之间。闭合开关S，电流表的示数为0.20A，用电压表测得A、B两点间的电压为1.8V，C、D两点间的电压为1.2V；移动滑动变阻器的滑片，使电流表的示数变大，A、B两点间的电压变为1.5V，已知小灯泡灯丝的电阻随温度的升高而增大，则此时滑动变阻器接入电路的电阻值可能为（ ）
A.5ΩB.6ΩC.7ΩD.8Ω
26.（2024年天津市初中学业水平考题）如图所示的电路中电源电压不变，a、b为同种电表（电流表或电压表）。闭合S1和S2，a、b两表示数分别为3和1（单位为A或V）；将a、b换为另一种电表，闭合S1、断开S2，a表示数为0.4（单位为A或V）。则（ ）
A.R1的电阻为5ΩB. R2的电阻为7.5Ω
C.前一种情况中a表的示数为3VD.后一种情况中b表的示数为1.2A
27.（2024年四川省遂宁市中考题）噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境中会影响身心健康。为了监测噪声的强弱，同学们找来定值电阻R0、声敏电阻R（阻值会随声音强弱发生变化）、电流表、学生电源等器材，设计了可用电流表的示数来反映噪声强弱的装置，其中R的阻值随声音强弱变化的关系如甲图所示，该装置电路如乙图所示。在某次测试中，当噪声80dB时，电流表示数为0.4A；当噪声50dB时，电流表示数为0.2A。下列选项正确的是（ ）
A.电路中的电流随声音强度增大而减小B.R0阻值是15Ω
C.电源电压10VD.当电流表示数0.3A，噪声强度为60dB
