第5章 欧姆定律（单元测试·提升卷）物理教科版2024九年级上册习题+答案

这是一份第5章 欧姆定律（单元测试·提升卷）物理教科版2024九年级上册习题+答案，文件包含九上物理第5单元测试·提升卷原卷版A4docx、九上物理第5单元测试·提升卷解析版A4docx、九上物理第5单元测试·提升卷考试版A3docx、九上物理第5单元测试·提升卷答案版A4docx等4份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。

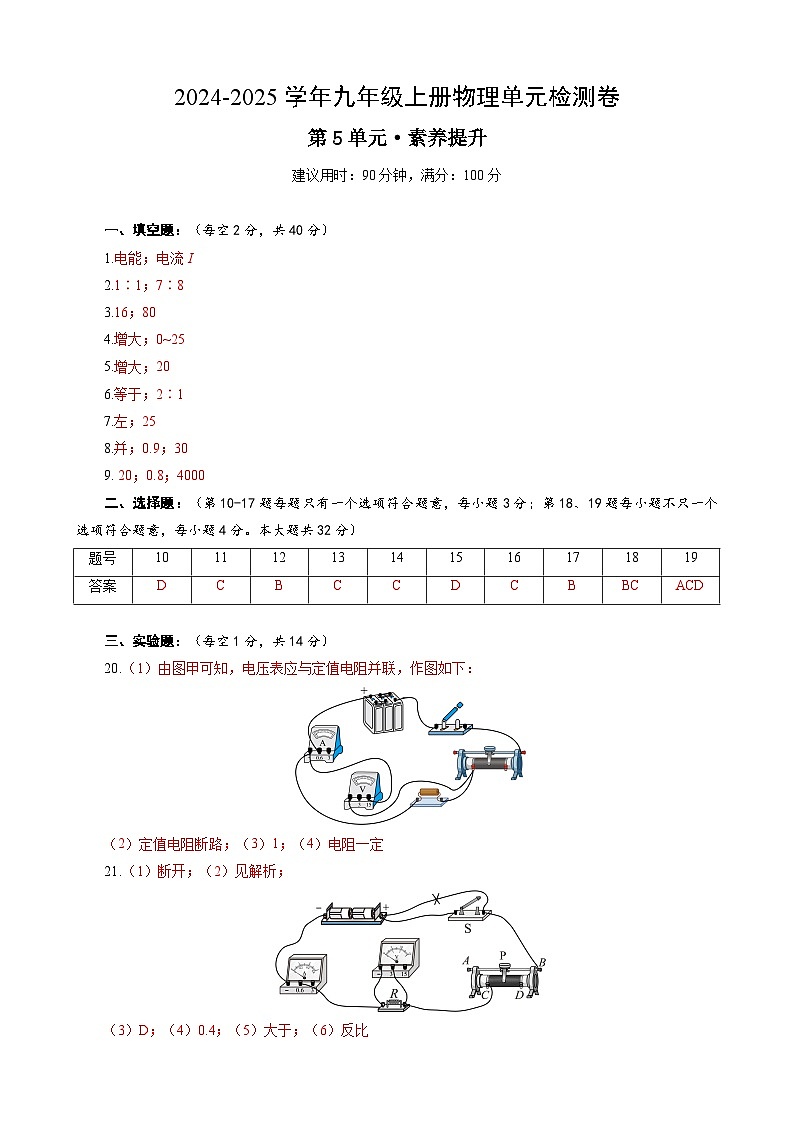

2024-2025学年九年级上册物理单元检测卷 第5单元·素养提升 建议用时：90分钟，满分：100分 一、填空题：（每空2分，共40分） 1.电能；电流I 2.1∶1；7∶8 3.16；80 4.增大；0~25 5.增大；20 6.等于；2∶1 7.左；25 8.并；0.9；30 9. 20；0.8；4000 二、选择题：（第10-17题每题只有一个选项符合题意，每小题3分；第18、19题每小题不只一个选项符合题意，每小题4分。本大题共32分） 三、实验题：（每空1分，共14分） 20.（1）由图甲可知，电压表应与定值电阻并联，作图如下： （2）定值电阻断路；（3）1；（4）电阻一定 21.（1）断开；（2）见解析； （3）D；（4）0.4；（5）大于；（6）反比 22. （1）电源电压为3V，由图甲可知，电压表应选用小量程与待测定值电阻Rx并联，作图如下： （2）B；滑动变阻器；（3）0.2；5.1；（4） 四、计算题：（第23题3分，第24题6分，第25题5分，共14分） 23.（1）由电路图可知R1与R2并联，电流表A测干路电流，电流表A1测R1的电流，根据并联电路电流规律可得，电阻R2的电流为：…………………………………………………………………（1分） I2=I-I1=1.2A-0.4A=0.8A ………………………………………………………………………………（1分） （2）根据并联电路电压规律和欧姆定律可得，电源电压： U=U2=I2R2=0.8A×15Ω=12V…………………………………………………………………………（1分） 24.（1）小灯泡L正常发光时的电阻： …………………………………………………………………………（1分） （2）由电路图可知，灯泡和变阻器串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，由图像可知，当灯泡两端的电压是6V时，通过灯泡的电流是0.5A，灯泡的额定电流是0.5A，此时灯泡正常发光，所以灯泡的电压是6V，电源电压：………………………………………………………（1分） U=UL+UR=6V+2V=8V……………………………………………………………………………（1分） （3）当电路中的电流最大是0.5A，变阻器连入电路的电阻为零，电源电压最小，最小电源电压： Umin=UL=6V………………………………………………………………………………………（1分） 当电路中的最小电流是0.2A，变阻器连入电路的电阻为最大值50Ω，变阻器两端的电压： UR1=IminR大=0.2A×50Ω=10V
