初中物理北师大版（2024）九年级全册（2024）第二节 电路的连接课后练习题

这是一份初中物理北师大版（2024）九年级全册（2024）第二节 电路的连接课后练习题，共12页。试卷主要包含了单选题，填空题，作图题，实验题等内容，欢迎下载使用。

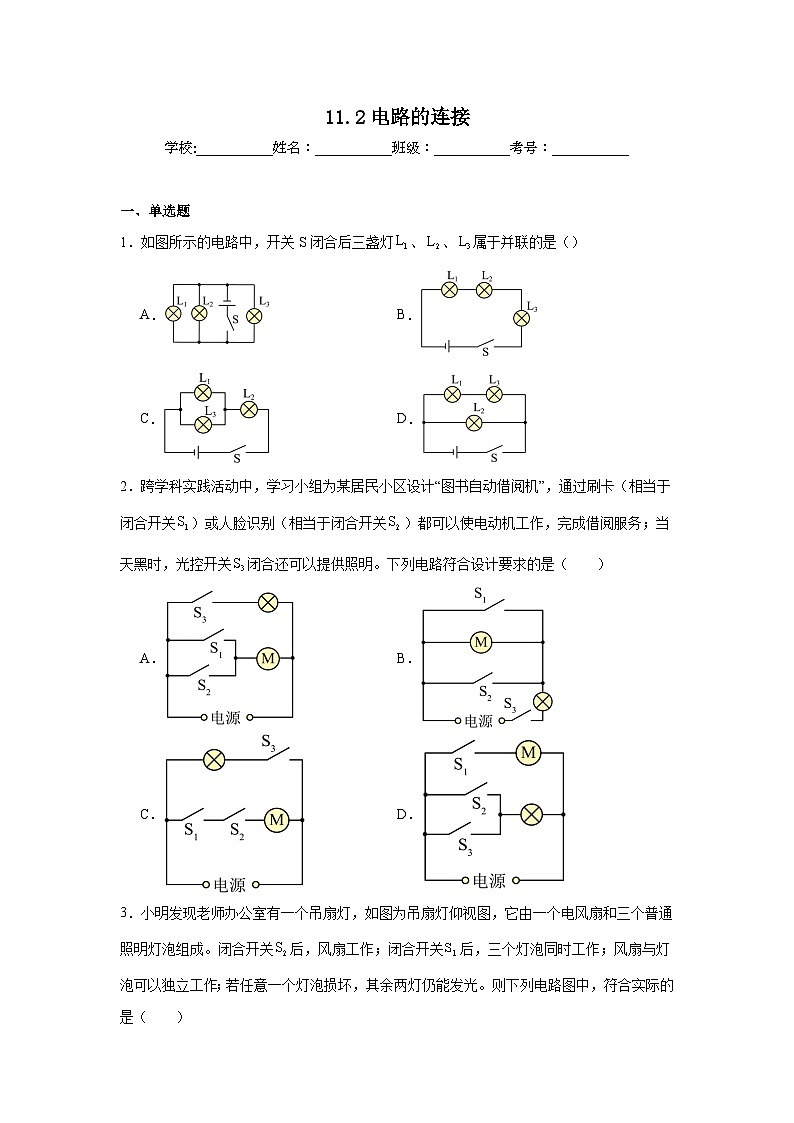

一、单选题
1．如图所示的电路中，开关S闭合后三盏灯、、属于并联的是（）
A．B．
C．D．
2．跨学科实践活动中，学习小组为某居民小区设计“图书自动借阅机”，通过刷卡（相当于闭合开关）或人脸识别（相当于闭合开关）都可以使电动机工作，完成借阅服务；当天黑时，光控开关闭合还可以提供照明。下列电路符合设计要求的是（ ）
A．B．
C．D．

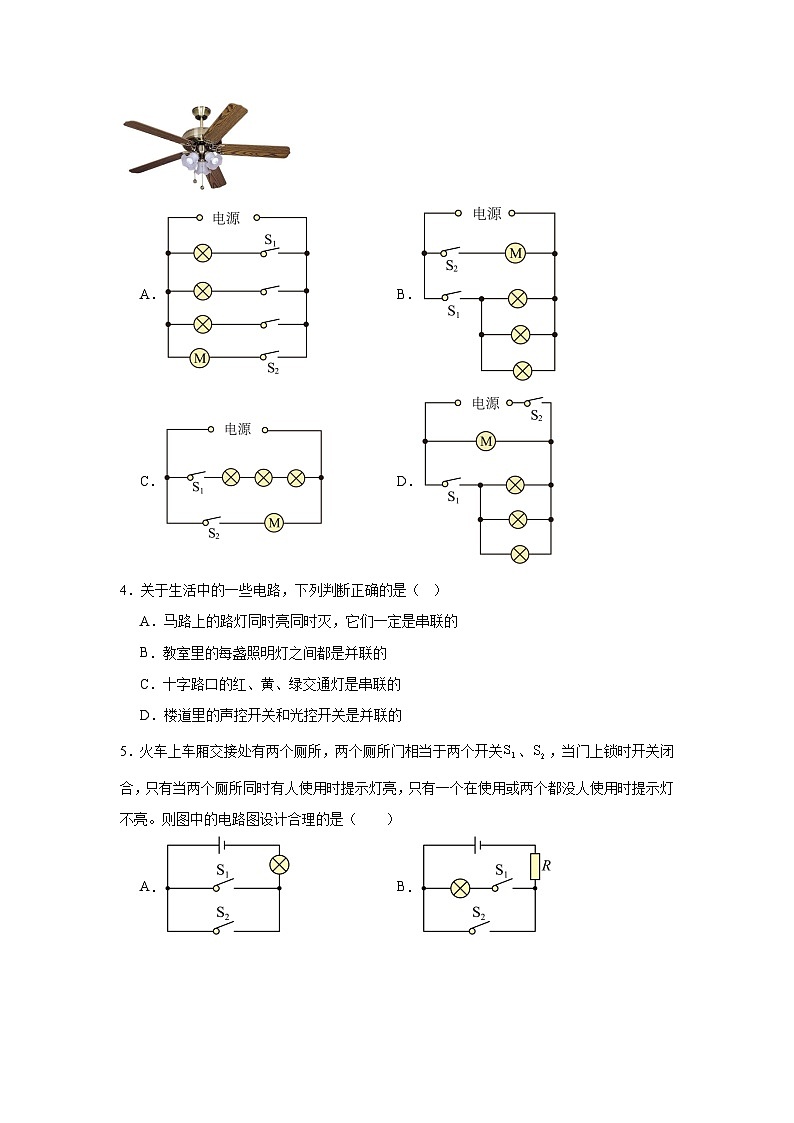

3．小明发现老师办公室有一个吊扇灯，如图为吊扇灯仰视图，它由一个电风扇和三个普通照明灯泡组成。闭合开关后，风扇工作；闭合开关后，三个灯泡同时工作；风扇与灯泡可以独立工作；若任意一个灯泡损坏，其余两灯仍能发光。则下列电路图中，符合实际的是（ ）
A．B．
C．D．
4．关于生活中的一些电路，下列判断正确的是（ ）
A．马路上的路灯同时亮同时灭，它们一定是串联的
B．教室里的每盏照明灯之间都是并联的
C．十字路口的红、黄、绿交通灯是串联的
D．楼道里的声控开关和光控开关是并联的
5．火车上车厢交接处有两个厕所，两个厕所门相当于两个开关、，当门上锁时开关闭合，只有当两个厕所同时有人使用时提示灯亮，只有一个在使用或两个都没人使用时提示灯不亮。则图中的电路图设计合理的是（ ）
A．B．
C．D．

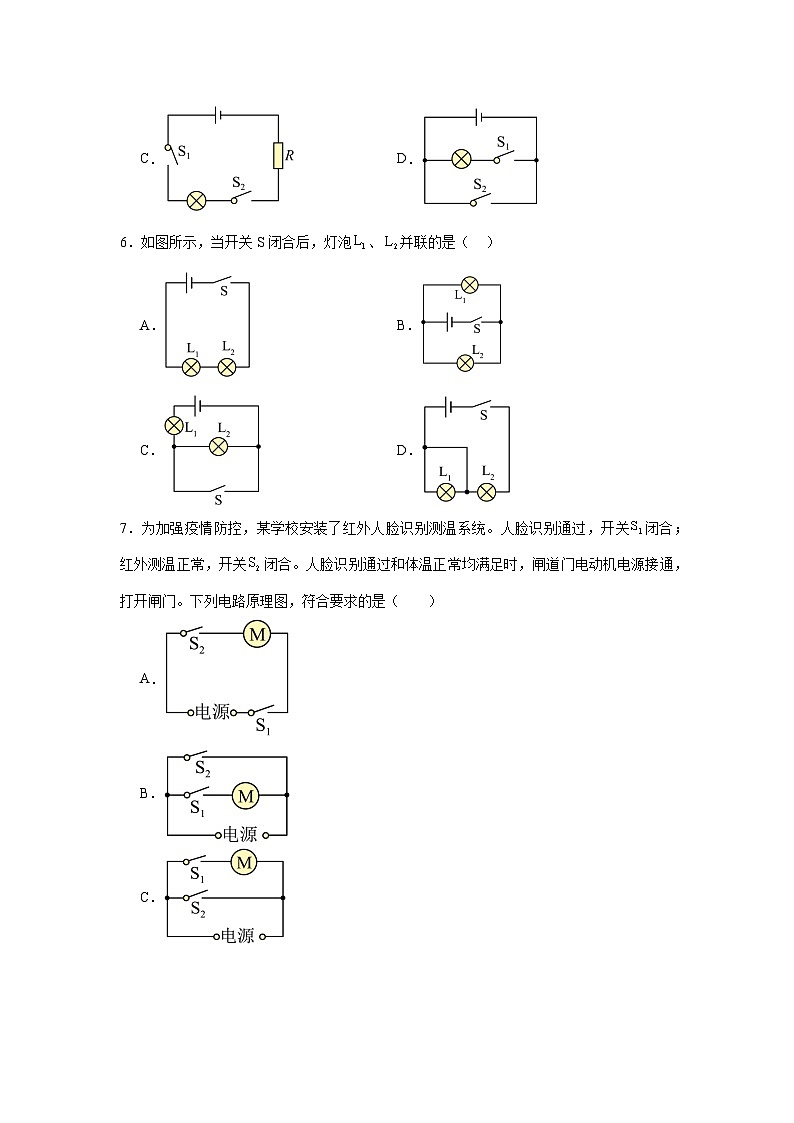

6．如图所示，当开关S闭合后，灯泡、并联的是（ ）
A．B．
C．D．
7．为加强疫情防控，某学校安装了红外人脸识别测温系统。人脸识别通过，开关闭合；红外测温正常，开关闭合。人脸识别通过和体温正常均满足时，闸道门电动机电源接通，打开闸门。下列电路原理图，符合要求的是（ ）
A．
B．
C．
D．
8．下列说法中不正确的是（ ）
A．只闭合开关时，灯、串联
B．只闭合开关、时，灯、并联
C．只闭合开关、时，灯、并联
D．同时闭合开关时，电源短路
9．中国诗词大会比赛中用到了抢答器，当任意一位选手按下抢答键相当于电路中的开关或时，自己面前的显示屏会亮灯红灯或绿灯，同时扬声器发出声音，如图所示。以下符合上述要求的电路是（ ）
A．B．
C．D．
10．图中两灯连接的电路不属于并联的是（ ）
A．B．
C．D．
二、填空题
11．如图所示电路，要使灯L1与L2串联，则应该闭合开关 ;要使灯L1与L2并联，则应该闭合开关 ．
12．厨房里，微波炉与冰箱是 （填“串联”或“并联”）连接的，这样它们能独立工作。微波炉工作时，相当于电路中的 （填 “电源” 或 “用电器” ）。
13．如图所示，为保证安全．切纸机在切纸时，工人要同时张开两手分别闭合切纸台边侧的两个开关并且脚踩方式闭合另一个开关，切刀才能落下。这三个开关是 联（选填“串”或“并”）的，按此程序操作，当切纸刀下落时手 （选填“一定不”或“可能”）在切刀下。
14．连接并联电路
（1）电流至少有 条路径。
（2）各用电器独立工作，互不影响。
（3）干路开关可以控制 用电器，支路开关只能控制 的用电器。
15．如图所示，如果闭合开关，电路将发生 （填：“短路”或“断路”），若使两灯并联，应将导线c的下端与 （选填：“a”或“b”）连接即可。
16．教室门口的一个开关可以控制讲台上方的三盏日光灯同时通、断。这三盏日光灯的连接方式是 的；节日装饰用的小彩灯一盏灯坏了，其它的灯都不亮，它们是 的。（均选填“串联”或“并联”）
三、作图题
17．图中乙是根据图甲电路图连接的实物图，图中还有部分导线没有画出，请用笔画线代替导线将实物图连接完整。
四、实验题
18．如图所示，使和两个灯并联，开关S同时控制两灯，则线头M应接在 （选填“C”“D”或“E”）接线柱上；若使和并联，开关S只控制灯，则线头M应接在 （选填“C”“D”或“E”）接线柱上；若将A、E两接线柱用导线直接相连，闭合开关，两灯 。
《11.2电路的连接》参考答案
1．A
【详解】A．电流从电源正极流出后，分成三条支路：一条支路经过L1，一条支路经过L2​，一条支路经过L3​，然后三条支路的电流汇合，最后回到电源负极。三盏灯的两端分别直接连接在一起，各自独立工作，属于并联，符合要求，故A符合题意；
B．电流从电源正极流出，依次经过L3、L2、L1，最后回到电源负极，三盏灯是串联，不符合并联要求，故B不符合题意；
C．电流从电源正极流出后，经过L2​，分成两条支路：一条支路经过L1，另一条支路经过L3，然后这两条支路的电流汇合，最后回到电源负极。此时L1与L3并联，再与L2​串联，不是三盏灯并联，不符合要求，故C不符合题意；
D．电流从电源正极流出后，分成两条支路：一条支路依次经过L3、​L1，另一条支路经过L2，然后这两条支路的电流汇合，最后回到电源负极。此时L1与L3串联，再与L2​并联，不是三盏灯并联，不符合要求，故D不符合题意。
故选 A。
2．A
【详解】A．图中开关S1和S2并联后再和电动机串联，通过刷卡（相当于闭合开关）或人脸识别（相当于闭合开关S2）都可以使电动机工作，开关S3和灯泡在另一条支路，当天黑时，光控开关闭合还可以提供照明，故A符合题意；
B．图中闭合开关或闭合开关S2，电动机被短路，不会工作，闭合开关S3，灯泡和电动机串联，灯泡和电动机都工作，故B不符合题意；
C．图中开关S1、S2和电动机串联，只闭合其中一个开关，电动机不工作，故C不符合题意；
D．图中开关S2和S3并联后再和灯泡串联，闭合其中一个开关，灯泡发光，开关S1和电动机在另一条支路，闭合开关S1，电动机工作，故D不符合题意。
故选A。
3．B
【详解】根据题意，风扇和灯可以独立工作，因此，风扇和灯并联，开关在风扇的支路控制风扇；若任意一个灯泡损坏，其余两灯仍能发光，所以，三个灯是并联的，开关在三灯汇合的干路上（相对于风扇是支路），控制三灯的工作，故B符合题意，ACD不符合题意。
故选B。
4．B
【详解】A．马路上的路灯若坏了一盏，其它的路灯仍能正常发光，它们是否工作互不干扰，故它们是并联，之所以会同时亮、同时灭，是因为开关在干路上，控制了整个电路的通断，故A错误；
B．教室里的照明灯若坏了一盏，闭合开关后，其它照明灯仍能正常发光，它们是否工作互不干扰，故它们是并联，故B正确；
C．十字路口的红、黄、绿交通灯指挥交通时，只有一种颜色的灯发光，故红、黄、绿交通灯是否工作互不干扰，故它们是并联，故C错误；
D．楼道里的灯只有在晚上且有声音时才会发光，故声控开关和光控开关同时闭合时，楼道里的灯才会发光，故声控开关和光控开关会相互干扰，它们是串联，故D错误。
故选B。
5．C
【详解】A．由图可知，两个开关并联后再和灯泡串联，只闭合开关S1，灯泡发光，只闭合开关S2，灯泡发光，故A不符合题意；
B．由图可知，只闭合开关S1，灯泡发光，两个开关都闭合，灯泡被短路，灯泡不发光，故B不符合题意；
C．由图可知，两个开关和灯泡串联连接，两个开关都闭合，灯泡发光，故C符合题意；
D．由图可知，只闭合开关S1，灯泡发光，闭合开关S2，电源被短路，故D不符合题意。
故选C。
6．B
【详解】A．当开关S闭合后，电路中只有一条通路，灯泡、串联，故A不符合题意；
B．当开关S闭合后，电路中有两条通路，灯泡、并联，故B符合题意；
C．当开关S闭合后，只有灯泡工作、灯泡被短路，故C不符合题意；
D．当开关S闭合后，只有灯泡工作、灯泡被短路，故D不符合题意。
故选B。
7．A
【详解】只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以，两个开关是串联的，故A符合题意，BCD不符合题意。
故选A。
8．C
【详解】A．只闭合开关S2时，两灯顺次连接，即灯L1、L2串联，故A正确，不符合题意；
B．只闭合开关S1、S3时，L1、L2首首相连尾尾连接，即灯L1、L2并联，故B正确，不符合题意；
C．只闭合开关S1、S2时，灯L2被短路，只有灯L1工作，L1、L2不是并联，故C错误，符合题意；
D．同时闭合开关S1、S2、S3时，导线将电源两极直接连接起来，会造成电源短路，烧坏电源，故D正确，不符合题意。
故选C。
9．B
【详解】由题意可知，当任意位选手按下抢答键时显示屏亮灯红灯或绿灯同时扬声器发出声音，则扬声器接在干路上，两灯可独立工作，互不影响，所以两灯并联，抢答键分别与红灯或绿灯串联，控制相应的灯，故B符合题意；ACD不符合题意。
故选B。
10．B
【详解】ACD．灯泡的两端分别连在一起，即首首尾尾相连，电流的路径有两条，若把一个灯泡取下来，另一个灯泡能够发光，两个灯泡都是并联，故ACD不符合题意；
B．两个灯泡是首尾相连，电流的路径只有一条，若把一个灯泡取下来，另一个灯泡就会熄灭，所以两灯是串联，故B符合题意。
故选B。
11． S3 S1、S2
【详解】[1]要使灯L1和L2串联，电流从电源正极流出需要流经L1、L2然后经过S3回到电源负极，由图可知应只闭合S3，断开S1、S2；
[2]要使两灯泡并联，电流从电源正极流出需要分别经过灯泡L1支路和S2、L2支路，然后再经S1回电源负极，因此应闭合开关S1、S2，断开S3．
12． 并联 用电器
【详解】[1]家庭电路中各用电器通常采用并联方式连接，这样可以保证各用电器独立工作互不影响。
[2]微波炉工作时需要消耗电能，将电能转化为其他形式的能量，因此它在电路中属于用电器。
13． 串 一定不
【详解】[1]由题可知，三个开关同时闭合，电路才能成为通路，所以，这三个开关是串联的。
[2]按此程序操作，当切纸刀下落时，两手在分别闭合切纸台边侧的两个开关，手一定不在切刀下。
14． 两 所有 这个支路上
【详解】（1）[1]并联电路是电路元件并列连结在电路中的电路连接方式，至少有两条电流路径。
（2）[2]并联电路中各用电器之间互不影响，一个用电器断路，其他用电器照常工作。
（3）[3][4]在并联电路中，接在干路上的开关可以控制整个电路，接在支路上的开关只控制这个支路。
15． 短路 b
【详解】[1]由电路图可知，如果闭合开关，则电源两端直接用导线连接起来，所以电路发生短路。
[2]若使两灯并联，则两个灯首首相连，尾尾相连，电路有两条电流路径，所以应将导线c的下端与b连接即可。
16． 并联 串联
【详解】[1]一只开关同时控制三盏日光灯，若其中一个日光灯坏了，另两个日光灯还能照常工作，由此可知这三盏日光灯是互不影响的，所以它们之间一定是并联的。
[2]因为串联电路中，各用电器之间工作时相互影响，节日装饰用的小彩灯一盏灯坏了，其它的灯都不亮，说明它们是串联的。
17．
【详解】由电路图可知，灯泡和电动机并联，开关S0为干路开关，控制所有用电器；开关S1和灯泡串联，控制灯泡；开关S2与电动机串联，控制电动机，实物图如下图所示：
18． D E 都不亮
【详解】[1]使和两个灯并联，开关S同时控制两灯，开关S在干路上，则线头M应接在D接线柱上。
[2]若使和并联，开关S只控制灯，开关S在所在支路上，则线头M应接在E接线柱上。
[3]若将A、E两接线柱用导线直接相连，闭合开关，电源短路，两灯都不亮。
题号
1
2
3
4
5
6
7
8
9
10
答案
A
A
B
B
C
B
A
C
B
B
