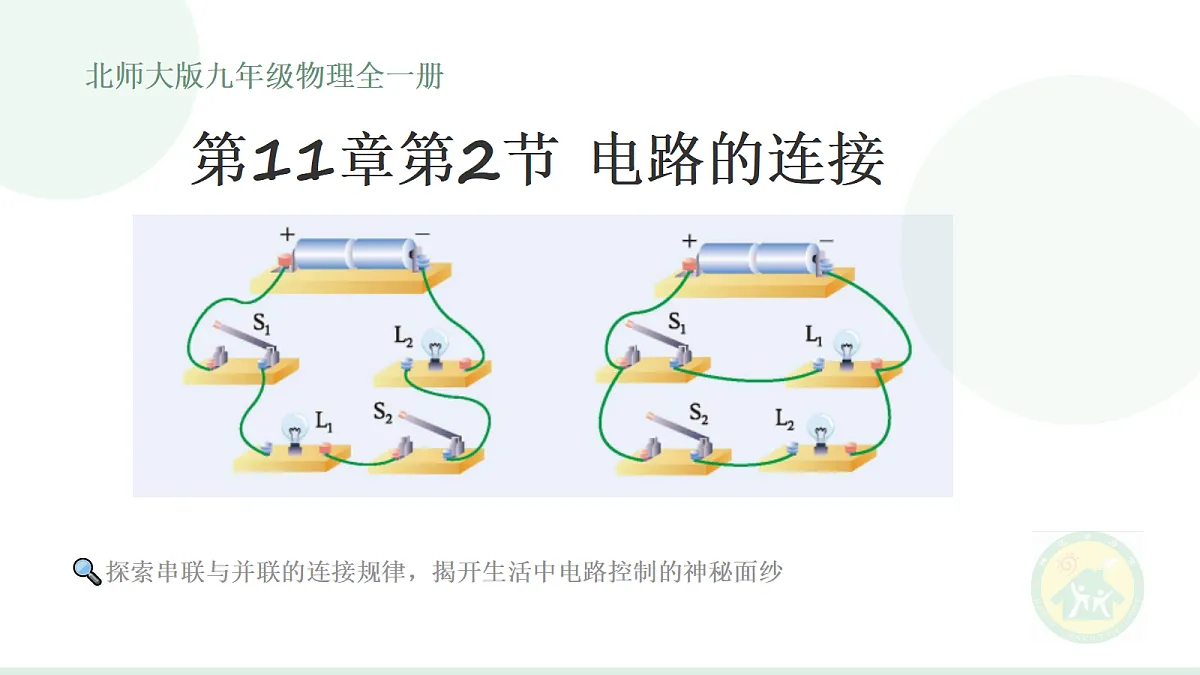

北师大版（2024）九年级全册（2024）第二节 电路的连接示范课ppt课件

这是一份北师大版（2024）九年级全册（2024）第二节 电路的连接示范课ppt课件，共22页。PPT课件主要包含了本节课我们学习什么，串联电路，并联电路，生活应用，情境导入两种接法，课堂思考控制的奥秘，请画出电路图，实物连接特点，操作任务，串联电路的特点等内容，欢迎下载使用。

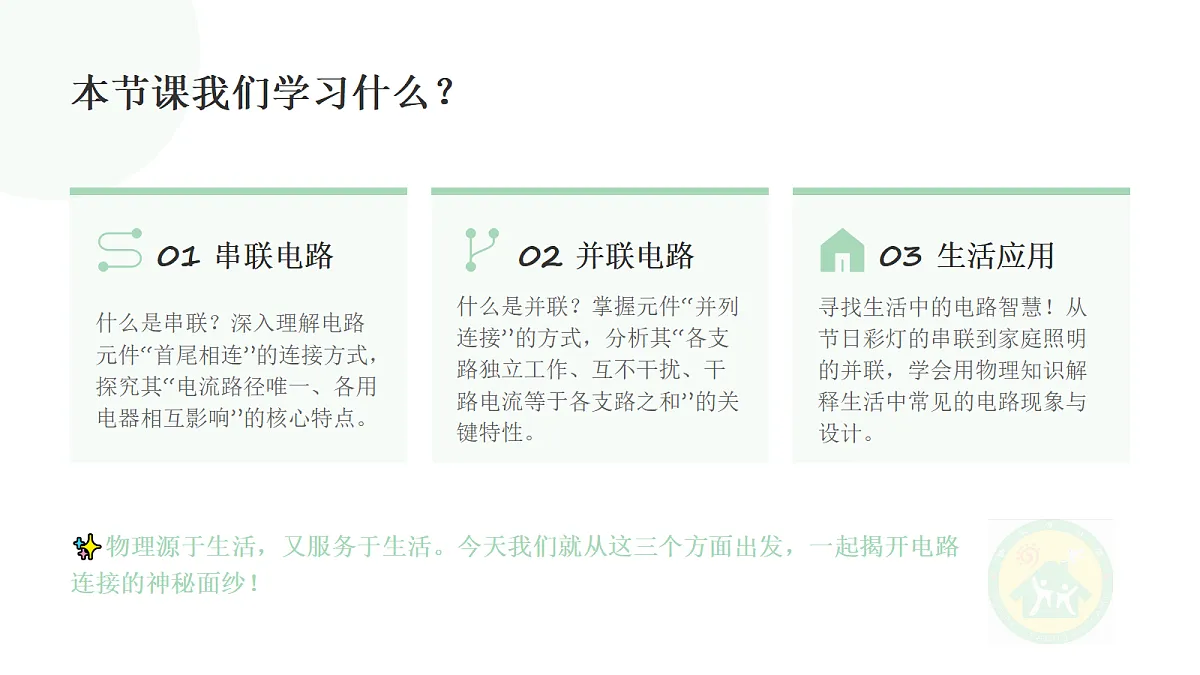

什么是串联？深入理解电路元件“首尾相连”的连接方式，探究其“电流路径唯一、各用电器相互影响”的核心特点。
什么是并联？掌握元件“并列连接”的方式，分析其“各支路独立工作、互不干扰、干路电流等于各支路之和”的关键特性。
寻找生活中的电路智慧！从节日彩灯的串联到家庭照明的并联，学会用物理知识解释生活中常见的电路现象与设计。
✨ 物理源于生活，又服务于生活。今天我们就从这三个方面出发，一起揭开电路连接的神秘面纱！
1.为什么有的电路“一灯坏所有灯不亮”？2.为什么家庭电器可以互不影响独立工作？这两种连接方式在结构上究竟有什么本质区别？
1 .什么是串联电路？

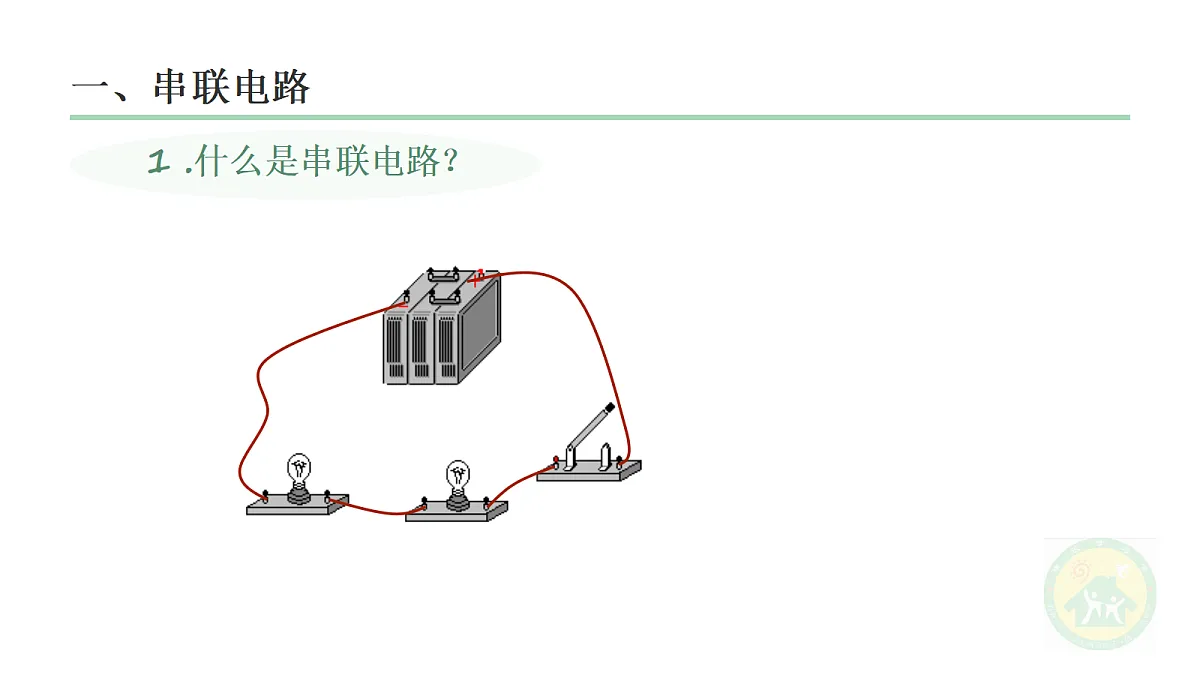

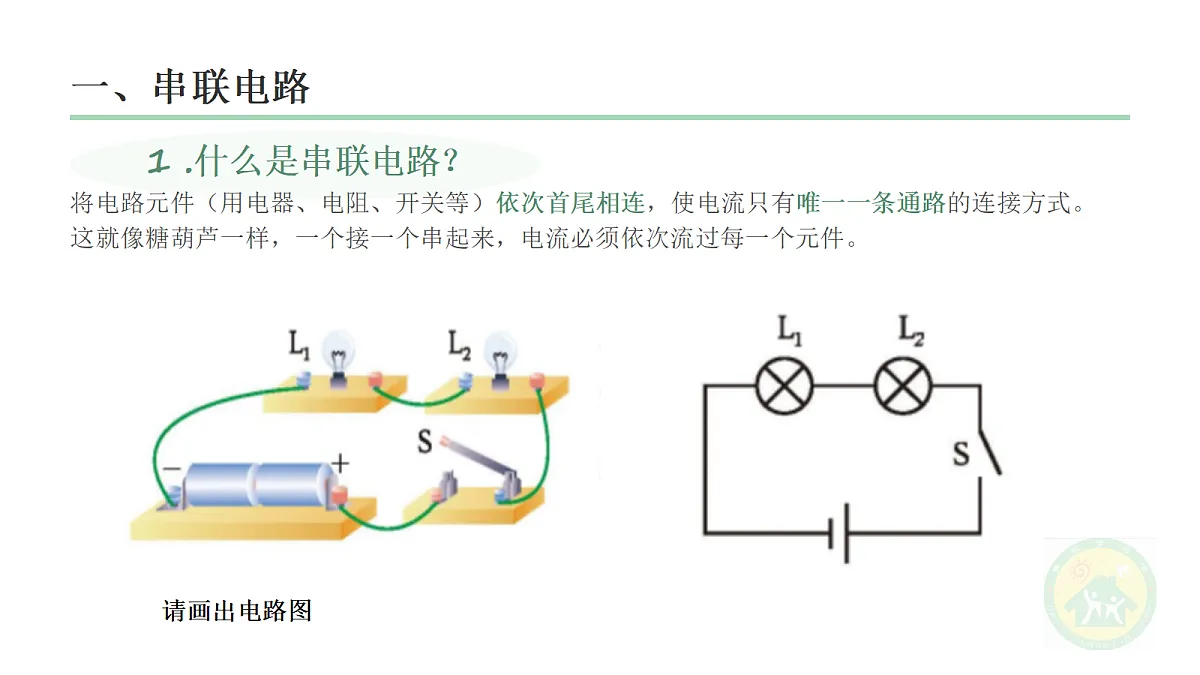

将电路元件（用电器、电阻、开关等）依次首尾相连，使电流只有唯一一条通路的连接方式。这就像糖葫芦一样，一个接一个串起来，电流必须依次流过每一个元件。
电路中没有分支点，电流从电源正极出发，依次经过每一个元件后流回负极。例如：老式节日彩灯、手电筒内部电路。若其中一个灯泡损坏，整个电路就会断开。

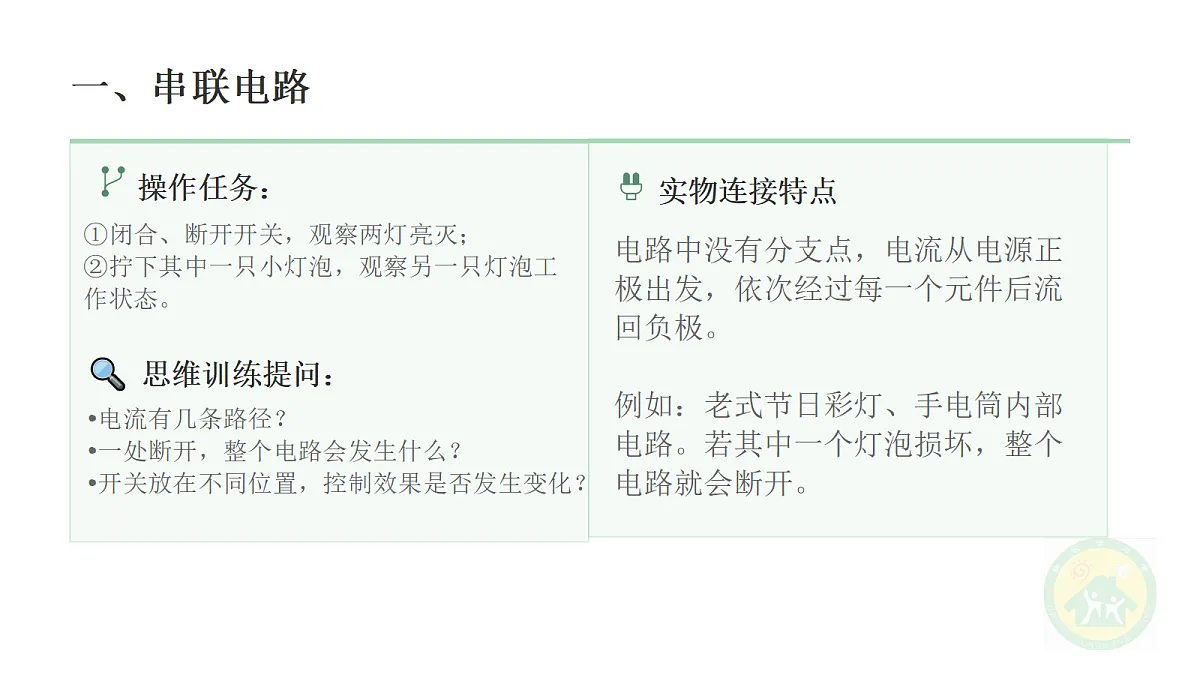

①闭合、断开开关，观察两灯亮灭；②拧下其中一只小灯泡，观察另一只灯泡工作状态。
? 思维训练提问：
•电流有几条路径？•一处断开，整个电路会发生什么？•开关放在不同位置，控制效果是否发生变化？

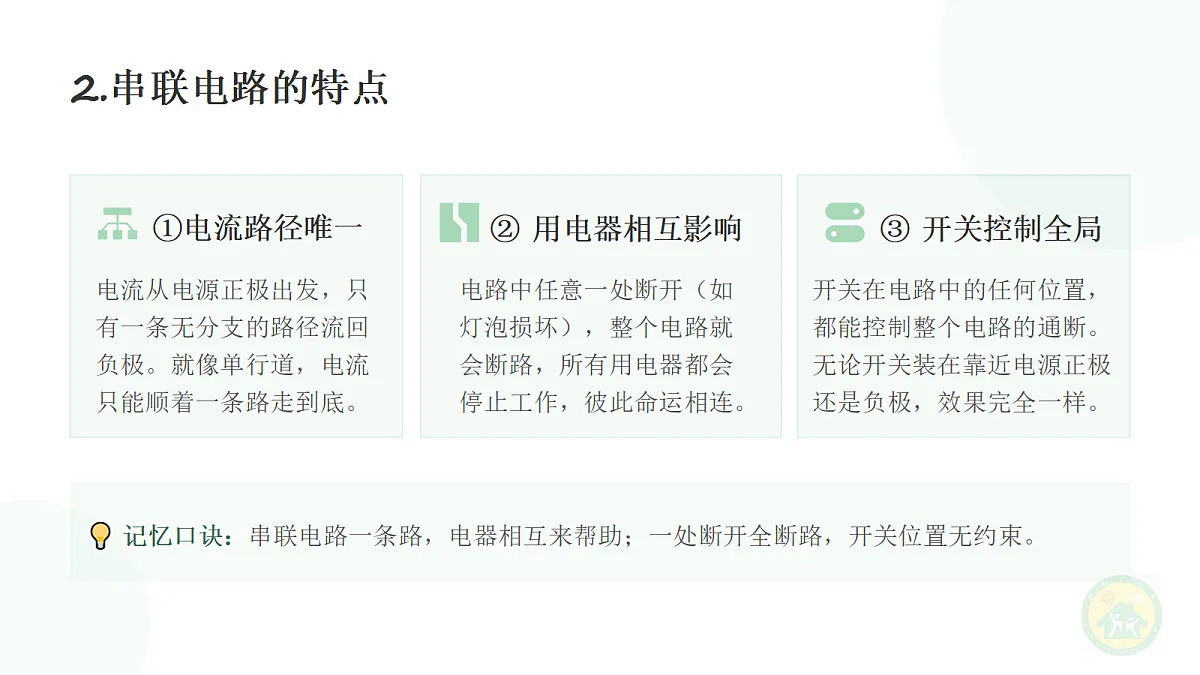

电流从电源正极出发，只有一条无分支的路径流回负极。就像单行道，电流只能顺着一条路走到底。
电路中任意一处断开（如灯泡损坏），整个电路就会断路，所有用电器都会停止工作，彼此命运相连。
开关在电路中的任何位置，都能控制整个电路的通断。无论开关装在靠近电源正极还是负极，效果完全一样。
? 记忆口诀：串联电路一条路，电器相互来帮助；一处断开全断路，开关位置无约束。
3.生活串联实例·中考必考

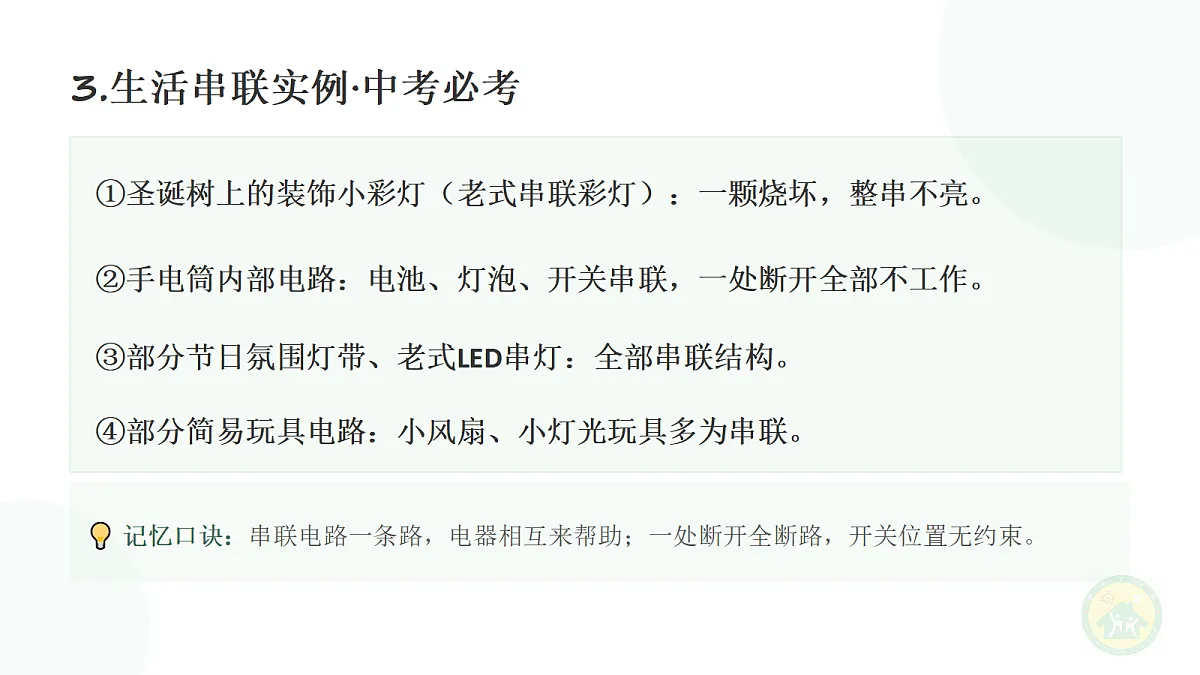

①圣诞树上的装饰小彩灯（老式串联彩灯）：一颗烧坏，整串不亮。
②手电筒内部电路：电池、灯泡、开关串联，一处断开全部不工作。
③部分节日氛围灯带、老式LED串灯：全部串联结构。
④部分简易玩具电路：小风扇、小灯光玩具多为串联。
1 .什么是并联电路？
将两个或两个以上的用电器，其两端分别首尾相连，并列接入电路中的两点之间。
电流从电源正极出发后，会在干路处分流，分别通过各条支路流经不同的用电器，最后再汇合流回电源负极，形成完整回路。
?思维训练提问：① 并联电路电流有几条路径？②一条支路断开，另外支路还能不能工作？③ 干路开关、支路开关，控制范围有什么区别？
操作任务：①闭合全部开关，两只灯泡发光；②断开干路开关，观察两只灯泡；③只断开其中一条支路开关，观察另一条支路灯泡工作状态。
电流汇聚和分流的公共路径，是整个电路的“主干道”。干路开关能控制所有用电器，就像总阀门一样，决定着整个并联电路的通断状态。
干路分流后，单独通往某个用电器的路径。各支路之间相互独立，互不影响，就像树枝一样，一条树枝折断，不影响其他树枝生长。
? 生活中的应用：家庭电路中的电灯、电视机、冰箱等用电器，都是采用并联方式连接的。这样一个电器关闭，不会影响其他电器的正常使用。
电路中电流至少有两条路径，分为干路和支路。电流从电源正极流出后，会分流进入不同的支路，经过各自的用电器后，再汇合流回电源负极。
各支路上的用电器独立工作，互不干扰。若其中一条支路发生断路，其他支路仍能正常形成通路，用电器继续工作。这是并联电路最核心的优势。
03 开关控制范围不同
干路开关控制整个电路的通断，能同时控制所有支路；而支路开关仅能控制其所在支路上的用电器，对其他支路的通断没有任何影响。
? 核心记忆：首首相连，尾尾相连；电流多路，彼此无牵；干路总控，支路自选。
①家庭所有用电器：电灯、电视、冰箱、空调、洗衣机、插座全部并联。（解释：冰箱坏了不影响开灯，符合并联独立工作特点）
? 记忆口诀：首首相连，尾尾相连；电流多路，彼此无牵；干路总控，支路自选。
②教室、办公室日光灯、风扇：每一盏灯独立工作，坏掉一盏其余正常。
③城市道路路灯：傍晚同时亮、清晨同时灭，但损坏任意一盏，其余正常发光。
④家用插排插座：所有插孔并联，插多个电器互不影响。
⑤车载电路：车灯、音响、雨刮器、空调全部并联。
⑥楼道灯、走廊照明系统：多为并联支路独立控制。
交流讨论：生活中的电路
家庭里的电灯、电视、电冰箱等常用电器，它们之间是采用串联还是并联的方式连接？请结合你的生活观察，说说做出判断的依据是什么？
正确答案是：并联。依据是各用电器可以独立工作、互不影响。比如关闭电视时，电灯依然能正常发光；某一个电器出现故障，也不会导致其他电器无法使用。
? 原理点睛：并联电路的核心优势在于各支路两端电压相等，且支路间互不干扰。这一特性不仅保证了家庭用电的灵活性，也提升了用电的安全性，因此成为家庭电路布线的标准方式。
串联电路中电流有一条路径，一处断开所有用电器都 ；并联电路电流至少 条路径， 开关控制整个电路，支路开关只控制 。
“街道路灯，一盏损坏其余还亮，说明路灯是串联。” 这种说法正确吗？（ ）
下列电路属于串联的是（ ）A. 家中电视和冰箱（并联） B. 圣诞树上的装饰小彩灯（串联）C. 教室的多盏日光灯（并联） D. 油烟机的照明灯与电机（并联）
01 基础概念填空串联电路：电流只有1条路径，一处断开，所有用电器均停止工作。并联电路：电流至少2条路径；干路开关控制整个电路，支路开关只控制所在支路。
02 电路类型判断答案：×（错误）解析：街道路灯一盏损坏，其余仍亮，说明各灯之间互不影响。这种“彼此独立、互不干扰”的连接方式是并联，而非串联。
03 生活实例应用答案：B 选项解析：圣诞树小彩灯采用串联连接。串联电路的特点是“一断全断”，所以若其中一个灯泡灯丝烧断，整串彩灯都会熄灭。
? 核心记忆法：串联是“一根绳上的蚂蚱，一损俱损”；并联是“条条大路通罗马，各行其道”。
【作图题】两个灯泡并联，开关在干路，画出电路图，并且完成实物图连接。
? 记忆小贴士：串联像“糖葫芦”串在一起，一个掉了全散架；并联像“树枝分叉”，一条枝断了不影响主干。
完成教材中《电路初探》章节后的自我检测习题（第1、2、3题）。重点梳理串并联电路的电流与电压规律，将错题标记并分析原因，夯实理论基础。
深度思考：为什么家庭电路中的用电器普遍采用“并联”而非“串联”？尝试从用电器的独立控制、电压匹配要求以及安全用电三个角度，写出你的分析思路。
查阅资料了解“集成电路”的工作原理与应用。对比它与我们课堂学习的分立元件电路有何不同？整理一份简短的科普笔记，下节课我们一起分享。
? 学习小贴士：基础作业请独立完成，遇到困难先回看课堂笔记；拓展探究部分鼓励大家组成小组进行合作调研。
