初中物理第四节 家庭电路当堂达标检测题

这是一份初中物理第四节 家庭电路当堂达标检测题，共11页。试卷主要包含了单选题，填空题，作图题，计算题等内容，欢迎下载使用。

一、单选题

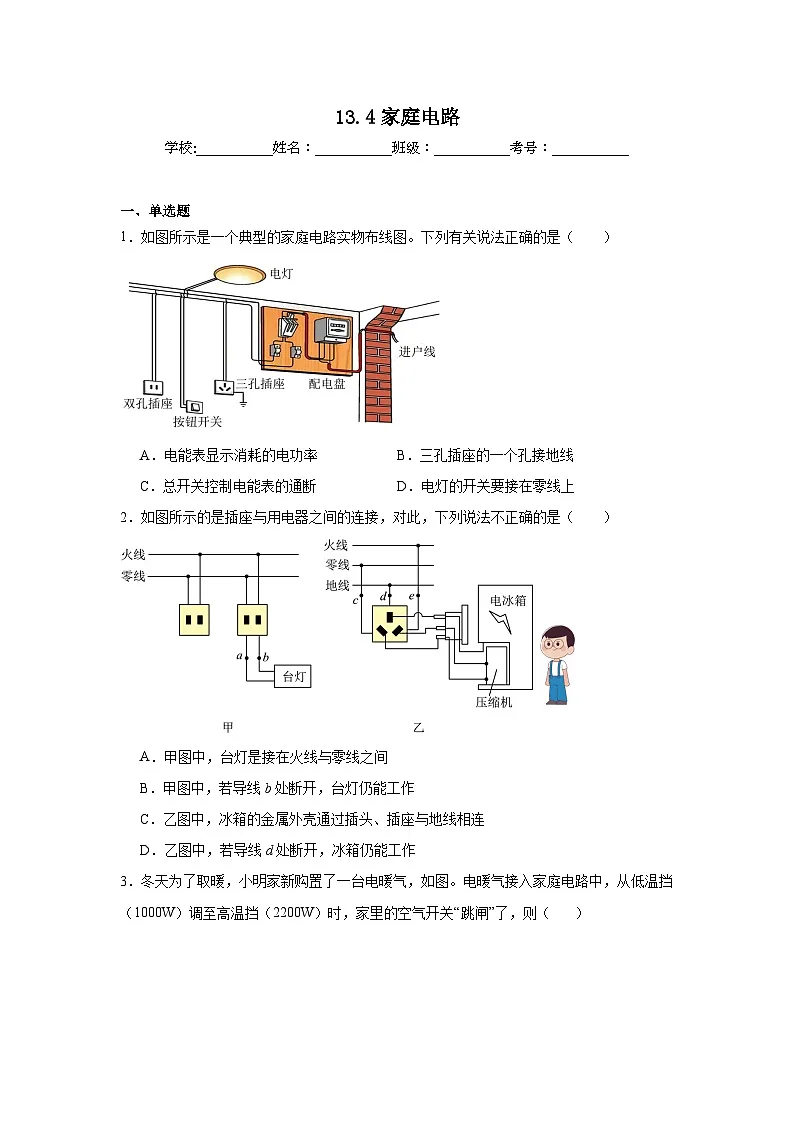

1．如图所示是一个典型的家庭电路实物布线图。下列有关说法正确的是（ ）

A．电能表显示消耗的电功率B．三孔插座的一个孔接地线
C．总开关控制电能表的通断D．电灯的开关要接在零线上
2．如图所示的是插座与用电器之间的连接，对此，下列说法不正确的是（ ）
A．甲图中，台灯是接在火线与零线之间
B．甲图中，若导线b处断开，台灯仍能工作
C．乙图中，冰箱的金属外壳通过插头、插座与地线相连
D．乙图中，若导线d处断开，冰箱仍能工作
3．冬天为了取暖，小明家新购置了一台电暖气，如图。电暖气接入家庭电路中，从低温挡（1000W）调至高温挡（2200W）时，家里的空气开关“跳闸”了，则（ ）
A．空气开关“跳闸”后，应立即合上
B．“跳闸”一定是由于电暖气发生了短路
C．调至高温挡时，电流做功一定变快
D．调至高温挡时，有更多的电能转化为内能
4．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，将额定功率为25W的台灯的插头插入插座，其它用电器依然正常工作，再闭合台灯开关时，空气开关跳闸了。出现上述现象的原因可能是（ ）
A．台灯的电功率太大了B．插头插入这个插座之前，插座短路了
C．插头插入这个插座时，导致了短路D．台灯的灯座处短路了
5．如图为三脚插头，在插头的外壳标有10A的字样，关于插头的使用叙述正确的是（ ）
A．插头接入电路后，b与c两插脚间的电压为0V
B．塑料外壳上的10A，是插头的最小工作电流
C．插脚a接地后，能防止用电器漏电发生的触电事故
D．使用三脚插头的用电器可以改用两脚插头
6．下列现象中，可以引起保险丝熔断的是（ ）
A．两孔插座中的两个线头接触了B．开关中的两个线头接触了
C．有人不小心触电了D．用电器金属外壳没有接地
7．室内照明电路组成的顺序是（ ）
A．电能表、保险盒、闸刀开关、用电器
B．电能表、闸刀开关、保险盒、用电器
C．闸刀开关、电能表、保险盒、用电器
D．保险盒、电能表、闸刀开关、用电器
8．如图是生活中常见的三脚插头，其中插脚①比另两个插脚长一些。关于它的使用，下列说法正确的是（ ）
A．为保证安全，所有的家用电器都应该使用三脚插头
B．该三脚插头插入插座时，插脚①与火线相连
C．该三脚插头插入插座时，用电器的金属外壳先接通地线
D．可以把该三脚插头的插脚①拆掉后插入两孔插座使用
9．学习了生活用电有关知识后，小明同学设计的在电路中接入插座、灯泡和开关的电路图如图所示，其中接法错误的元件是
A．电灯L B．插座1 C．插座2 D．开关S
10．如图所示，在安装室内电路时，电工师傅常用一个标有“220V 40W”字样的灯泡L0来代替保险丝检查新安装的照明电路中的每个支路的情况，下列判断中正确的是（ ）
A．当只闭合S、时，L0正常发光，L1所在的支路短路
B．当只闭合S、时，L0不亮，L1所在的支路短路
C．当只闭合S、时，L0和都呈现暗红色，L2所在的支路断路
D．灯L0代替了保险丝，若电路中存在短路，灯L0的灯丝就会熔断，起到了保护电路的作用
二、填空题
11．小明在刚装修的新家检验电工师傅安装线路是否符合常规安全用电要求时，图甲所示，开关闭合，指示灯亮，用测电笔接触插座A孔，氖管发光，则B孔接的是 线，乙图是一个台灯的电路示意图，为了用电更安全，建议将台灯插头的 插脚插入该插座的A孔，台灯与指示灯的连接方式是 联。
12．如图所示，小明同学在搬新家之前，用自己所学的知识对新家的电路进行检测。他断开所有的用电器和总开关。将火线上的保险丝取下，换上一只额定电压为220V的灯泡L0，并闭合总开关。
（1）若闭合S1，L0不亮，说明该支路 ；
（2）若闭合S2，L0正常发光，说明该支路 ；
（3）若闭合S3，L0发暗红色的光，说明该支路 （选填正常，开路或短路）。
13．如图甲所示的家庭电路中，若在甲、乙两处分别安装电灯和开关，则开关应该安装在 （选填“甲”或“乙”）处，在图乙所示的电能表接入用电器的最大总功率为 W，若某段时间内该电能表闪烁了300次，表示消耗的电能为 kW∙h。
14．如图是教室里的班班通电源连接线所采用三脚插头和相对应的三孔插座，插头上标有字母E的导线和用电器的 相连，当三脚插头插入三孔插座时，就将其与 线相连，能够有效预防触电事故的发生。
15．在生产和生活中，物质的熔点、导电性、导热性、密度、热值等属性通常作为选择材料的依据。请参照示例，列举物质的某一属性并给出对应的应用实例。
【示例】
属性：铅锑合金的电阻率大，熔点低
应用实例：用铅锑合金制作保险丝
属性： ；
应用实例： 。
16．小明写作业前将台灯的插头插进插座时，空气开关立刻“跳闸”，小明分析可能是台灯的插头内部发生 （选填“短路”或“断路”），他拿出试电笔测试电路，在使用试电笔时，手指应接触 （选填“笔尖”或“笔尾”）金属体。
三、作图题
17．根据要求，用笔画线代替导线将图中的电路元件连入电路。

（1）控制灯泡。
（2）控制两孔、三孔插座上的用电器。
四、计算题
18．如图甲所示，是一台具有调温功能的PPR水管热熔器。图乙是其简化电路，电源电压恒为220V，为阻值恒为44Ω的发热电阻，为带有滑片的分压电阻。当滑片移到最右端时，电路中电流为2A。
(1)为确保用电安全，该热熔器在使用时其金属外壳必须连接 。
(2)高温挡时，通过的电流为多大？高温挡功率有多大？
(3)低温挡时，接入电路的阻值为多大？
《13.4家庭电路》参考答案
1．B
【详解】A．电能表显示消耗的电能，故A错误；
B．三孔插座的一个孔接地线，为了将用电器的金属外壳接大地，防止万一漏电时发生触电事故，故B正确；
C．总开关控制电路的通断，故C错误；
D．电灯的开关要接在火线上，使电灯和火线断开，阻止人接触电灯时发生触电事故，故D错误。
故选B。
2．B
【详解】A．台灯两根接入线分别为火线与零线，故是接在火线与零线之间，故A正确，A不符合题意；
B．若导线在b处断开，火线与台灯断开，则台灯无法工作，故B错误，B符合题意；
C．冰箱是常用的家用电器，它有金属外壳，如图是用三脚插头及其三孔插座将其外壳与地线相连，故C正确，C不符合题意；
D．地线只起到保护作用，而不是工作用，所以它是否断开跟是否有电，用电设备是否可用没有关系，故D正确，D不符合题意。
故选B。
3．C
【详解】A．空气开关“跳闸”后，应该排除故障后再合上开关，故A不符合题意；
B．“跳闸”可能是由于电暖气发生了短路，也可能是用电器的总功率过大，故B不符合题意；
C．电功率是表示电流做功快慢的物理量，调至高温挡时，电功率变大，电流做功一定变快，故C符合题意；
D．调至高温挡时，在做功的时间一定时，有更多的电能转化为内能，故D不符合题意。
故选C。
4．D
【详解】A．台灯的额定电功率只有25W，功率不大，台灯的功率不是造成空气开关跳闸的原因，故A错误；
B．插头插入这个插座之前，插座短路了，此时电流过大，可能造成空气开关跳闸，不插插座就会跳闸，故B错误；
C．插头插入这个插座时，如果导致了短路，不需要等到闭合开关才跳闸，应该插入时跳闸，故C错误；
D．插入时没有跳闸，说明插头正常，闭合开关跳闸，说明台灯的灯座处短路了，故D正确。
故选D。
5．C
【详解】A．插头接入电路后，b与c两插脚间的电压为220V，故A错误；
B．塑料外壳上的10A，是插头的最大工作电流，故B错误；
C．插脚a接地后，能防止用电器漏电发生的触电事故，故C正确；
D．使用三脚插头的用电器不能改用两脚插头，故D错误。
故选C。
6．A
【详解】A．插座中的两个线头相碰，是火线和零线直接连接，会造成电源短路，会引起保险丝熔断，故A符合题意；
B．开关中的两个线头相碰，相当于开关闭合，电路中的用电器正常工作，不会造成电流过大，保险丝不会熔断，故B不符合题意；
C．有人不小心触电了，不会引起电流过大，不会引起保险丝熔断，故C不符合题意；
D．用电器金属外壳没有接地，不会改变电路中电流的大小，不会引起保险丝熔断，故D不符合题意。
故选A。
7．B
【详解】室内照明电路组成的顺序是：首先是电能表，用于测量用户消耗的电能；然后是闸刀开关，能控制整个电路的通断，便于检修电路；接着是保险盒，当电路中电流过大时，保险丝熔断，保护电路安全；最后是用电器。所以顺序为电能表、闸刀开关、保险盒、用电器。
故选B。
8．C
【详解】A．一些小功率电器或者外壳绝缘的电器，不需要用这种插头，故A错误；
B．将这种插头插入插座后，根据左零右火上接地的规则，插脚①连接的是电路中的地线，故B错误；
C．三脚插头的地线脚更长，插入时优先接通地线，确保用电器金属外壳始终接地，防止漏电时触电。故C正确；
D．只有两孔插座时，若将插脚①拆掉后使用，会使用电器外壳无法接地，会有触电危险，故D错误。
故选C。
9．C
【详解】AD．开关控制灯泡时，火线首先进入开关，再进入灯泡，零线直接进入灯泡和开关连接，电灯L、开关S连接正确，故AD正确，不符合题意；
B．两孔插座1的左孔接零线，右孔接火线，连接正确，故B正确，不符合题意；
C．而两孔插座2的左孔接火线，右孔接零线，连接错误，故C错误，符合题意。
故选C。
10．A
【详解】A．只闭合S、时，灯泡L0、L1串联，L0正常发光，L0两端电压为220V，说明L1被短路，故A正确；
B．只闭合S、时，灯泡L0、L1串联，L0不发光，说明电路断路，故B错误；
C．只闭合S、时，L0和都呈现暗红色，说明电路是通路，两灯泡均不能正常工作，有电流通过，故C错误；
D．灯L0代替了保险丝，若电路中存在短路，灯L0会正常发光，故D错误。
故选A。
11． 零 D 并
【详解】[1]由题意知，试电笔测试插座的A孔，氖管发光，A孔接的是火线，则B孔接的是零线。
[2]为了用电安全，火线先连接开关，再接入灯泡，所以A孔接插脚D。
[3]台灯和指示灯在使用时互不影响，因此他们之间是并联。
12． 开路 短路 正常
【详解】（1）[1]若闭合S1，灯泡L1与检测灯L0串联，检测灯L0不能发光，说明电路不通，所以论该支路发生断路故障是该支路开路。
（2）[2]若闭合S2，灯泡L2与检测灯L0串联，此时检测灯L0正常发光，说明检测灯泡两端电压等于额定电压，即灯泡L2两端电压为0V，所以该支路发生短路故障是该支路短路。
（3）[3]若闭合S3，灯泡L3与检测灯L0串联，此时检测灯泡L0发光较暗，说明该电路通路，因串联分压导致灯泡两端电压小于额定电压，所以该支路是正常的。
13． 甲 6600 0.1
【详解】[1]在家庭电路中，开关要接在火线和用电器之间，这样当开关断开时，用电器与火线断开，能保证用电安全。观察可知，甲处靠近火线，乙处靠近零线，所以开关应该安装在甲处。
[2]由图乙电能表参数可知，其额定电压220V，允许通过的最大电流30A。电能表接入用电器的最大总功率
[3]已知电能表参数3000imp/kW⋅h，表示每消耗1kW⋅h的电能，电能表的指示灯闪烁3000次。现在电能表闪烁了300次，消耗的电能
14． 金属外壳 地
【详解】[1][2]三孔插头的E号脚与用电器的外壳相连，当三孔插头插入三孔插座时，三孔插头的E与三孔插座的E号脚相连，使金属外壳与大地相通，若金属外壳的用电器带电时，电流会通过地线导入大地，防止触电事故的发生。
15． 铜导电性好/液态氢的热值大 用铜制作导线/火箭用液态氢做燃料
【详解】[1][2]根据物质的不同属性，人们常常更好的理解和利用这些物质，如：属性：铜导电性好，应用实例：用铜制作导线；或属性：液态氢的热值大，应用实例：火箭用液态氢做燃料等。（注意属性与应用实例对应）
16． 短路 笔尾
【详解】[1]电流过大会导致空气开关“跳闸”，电流过大的原因主要有用电器短路或是总功率过大，而台灯的功率较小，故故障的原因应为台灯插头内部发生短路，造成干路电流过大。
[2]使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体，这样才会有电流经过试电笔、人、流到大地，形成通路，当试电笔接触火线时，才会亮。
17．
【详解】在连接家庭电路时要注意，从安全用电的角度分析，开关S应该接到火线和用电器之间，灯座的螺旋套直接接到零线上；各用电器要并联，双孔插座左孔接零线，右孔接火线，三孔插座左孔接零线，右孔接火线，上孔接地线，且开关S2应接到火线上，如图所示
18．(1)地线
(2)
(3)
【详解】（1）为确保用电安全，用电器的金属外壳必须连接地线，所以该热熔器在使用时其金属外壳与地线相连。
（2）滑片移到最左端为高温挡，电路中的电阻最小，由可知，为高温挡，则通过的电流
高温挡功率
（3）滑片移到最右端为低温挡，此时R1两端电压
R2两端的电压
此时R2连入的阻值
题号
1
2
3
4
5
6
7
8
9
10
答案
B
B
C
D
C
A
B
C
C
A
