初中北师大版（2024）第二节 电路的连接精品ppt课件

这是一份初中北师大版（2024）第二节 电路的连接精品ppt课件

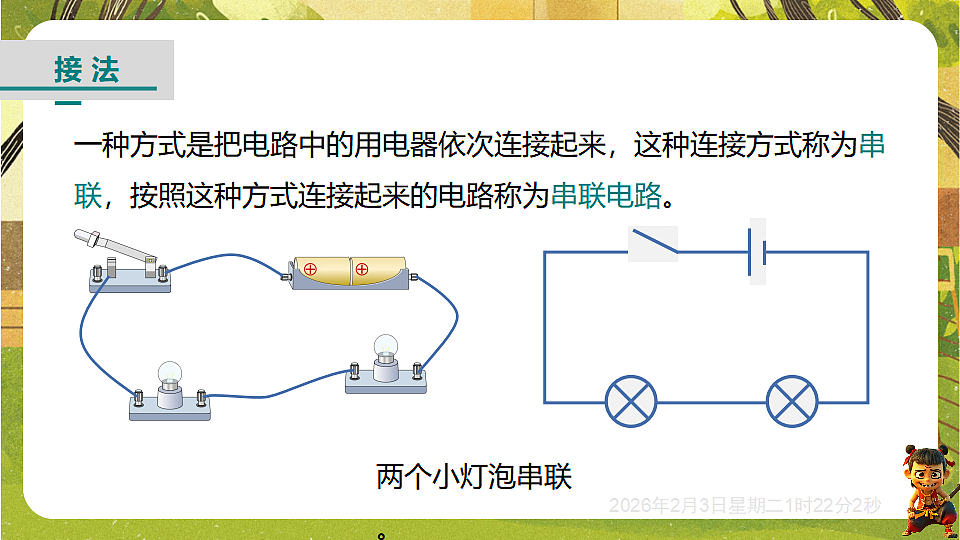

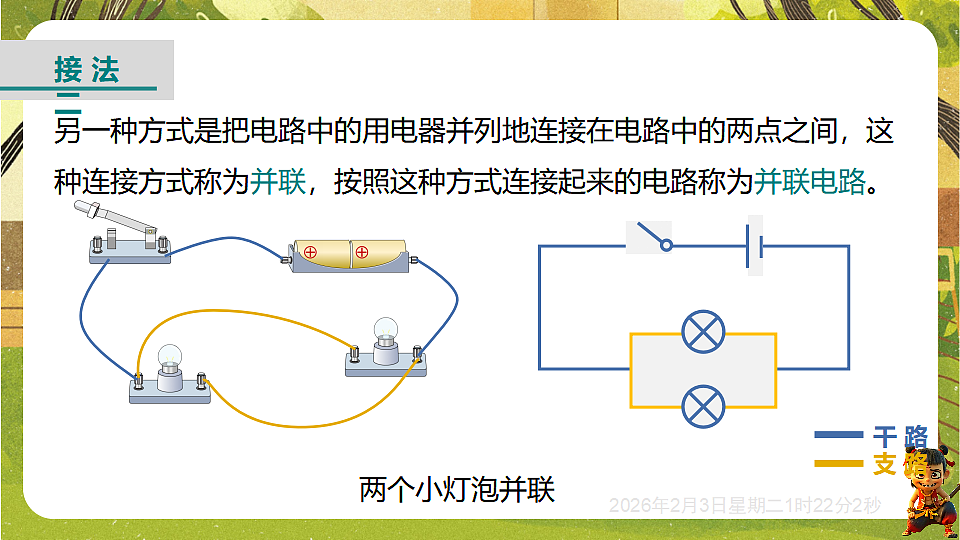

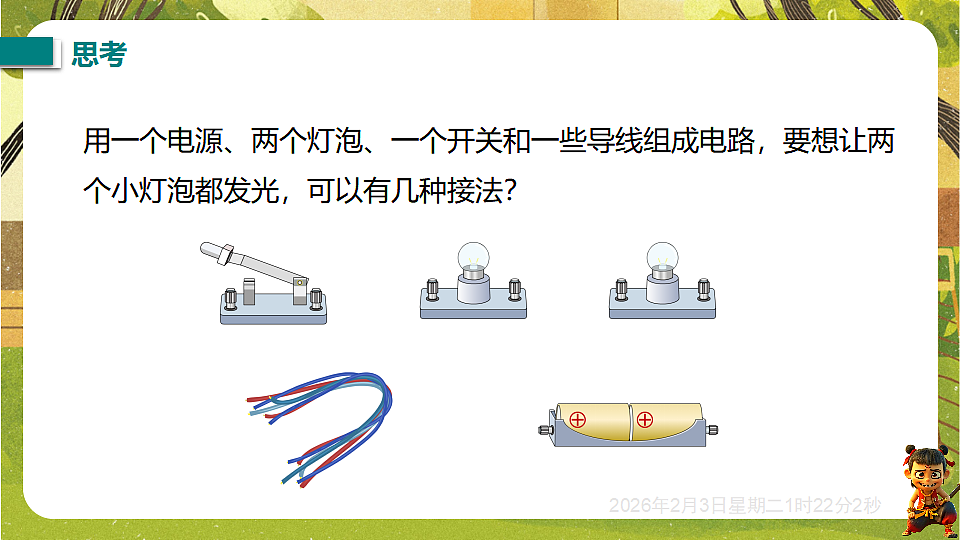

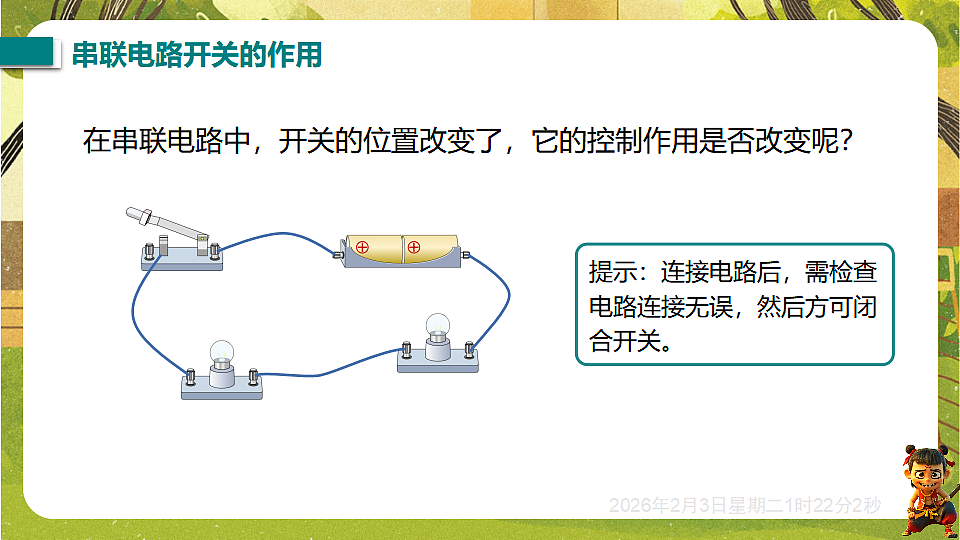

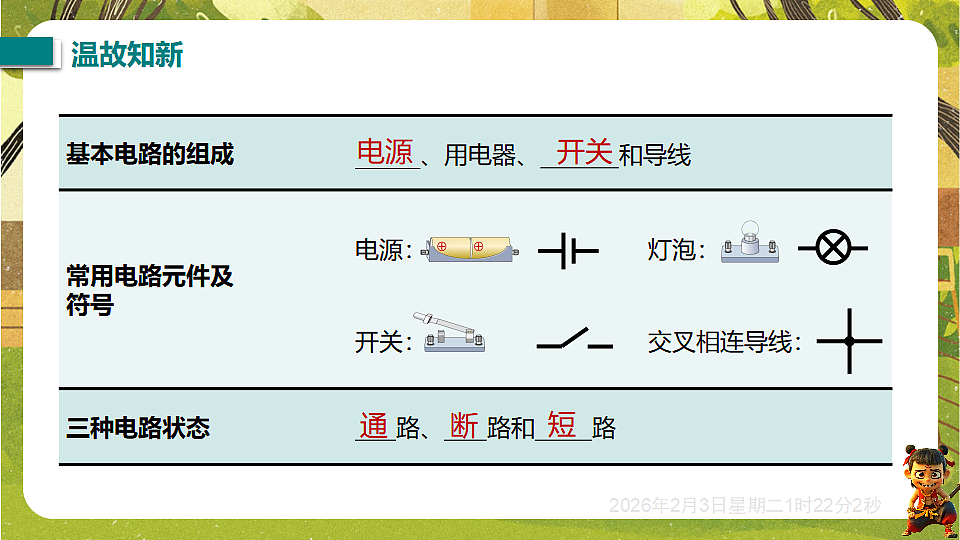

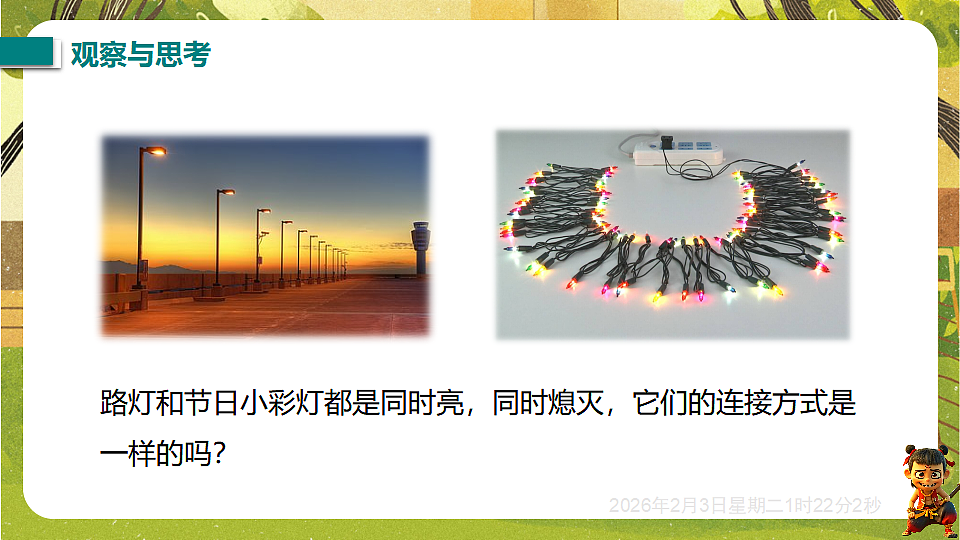

北师大版（新教材）物理9年级全一册精做课件11.2电路的连接第十一章 电路、电流和电压授课教师： Home . 班 级： 九年级（---）班 . 时 间： . 2026年2月5日电源开关通断短路灯和节日小彩灯都是同时亮，同时熄灭，它们的连接方式是一样的吗？用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？两个小灯泡串联。一种方式是把电路中的用电器依次连接起来，这种连接方式称为串联，按照这种方式连接起来的电路称为串联电路。两个小灯泡并联。另一种方式是把电路中的用电器并列地连接在电路中的两点之间，这种连接方式称为并联，按照这种方式连接起来的电路称为并联电路。在串联电路中，开关的位置改变了，它的控制作用是否改变呢？提示：连接电路后，需检查电路连接无误，然后方可闭合开关。在串联电路中，开关控制所有用电器。在串联电路中，开关位置的改变不影响它对用电器的控制作用。干 路支 路在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？SS1S2L1L2SS1S2L1L2干 路支 路在并联电路中，干路开关控制所有用电器。在并联电路中，支路开关只能控制所在支路的用电器。如图所示，在灯泡两端各加一根导线，对整个电路有什么影响呢？试着画出它们的电路图。（如果一个灯泡断路呢？）在如图所示的电路中，两个灯泡组成并联电路的是（ ）BB图中两盏灯都能独立工作，互不影响，它们各自都能与电源构成通路，所以是并联电路。串联串联短路如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（ ） A（1）定义法元件逐个顺次相连是串联，并列相连是并联。（2）电流法电流始终是一条路径，此为串联；电流在某处分为几个支路，且每个支路中都有用电器，此为并联。串联电路，拆掉一个用电器，其他都不工作并联电路，拆掉一个用电器，其他用电器仍然能正常工作。（3）拆除法L1L2L3（4）节点法识别不规范电路过程中，不论导线有多长，只要中间没有电源、用电器等，导线两端点均可看成一个点，从而找出各用电器两端的公共点。具体做法：先标节点；相同的节点写成一个点；再找到各节点的元件，画出规范的电路图。（4）节点法L1L2L3ABDEFCABCDEF家中的电灯和洗衣机是怎么连接的?并联街道上的路灯之间是如何连接的？并联知识点1 串、并联电路的特点与连接1. 关于串、并联电路的说法不正确的是( )CA. 并联电路中，只有干路上的开关能控制所有用电器B. 并联电路中，某一支路用电器断路不会影响其他用电器的工作C. 并联电路中，一个用电器短路，其他用电器仍可照常工作D. 串联电路中，开关位置不同，其控制作用不变 返回  ②①②③④ 返回知识点2 生活中的串、并联电路3.英语听力测试时，各考场的有线扬声器同时开播，同时停播。当一个考场的扬声器发生断路故障时，不影响其他考场，据此可以判断扬声器是____联的。播音的老师能同时控制所有扬声器的原因是开关连接在______（选填“干路”或“支路”）上。考场内有若干个吊扇，控制每一个吊扇的调速器与该吊扇的连接方式是____联。并干路串 返回4. 如图所示为人体部分血液循环模式图，下列电路连接方式与之最类似的是( )AA. B. C. D. 返回 AA. B. C. D. 返回（第6题）6.如图是小明连接的电路，小华发现可以通过在某两个接线柱之间去掉一根导线或增加一根导线，使三盏灯分别组成串联电路或并联电路。请你做一做：去掉______两点间的导线组成  串联电路；在________________两点间加一根导线，使三盏灯组成并联电路。 返回7.物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只小灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。当老师闭合开关时，两只小灯泡都亮了；断开开关，两只小灯泡又都熄灭了。（第7题）（1）请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是______。电源（2） 根据上述现象，你______（选填“能”或“不能”）断定不能 若两只小灯泡并联，开关在干路上时，也能出现题干中的现象这两只小灯泡是串联的，你的依据是_________________________________________________________。 返回电路的连接串联电路并联电路开关影响电路特点识别方式开关影响电路特点识别方式生活中的电路电路设计
