初中物理北师大版（2024）九年级全册（2024）第二节 电路的连接当堂达标检测题

这是一份初中物理北师大版（2024）九年级全册（2024）第二节 电路的连接当堂达标检测题，共14页。试卷主要包含了单选题，多选题，填空题，实验题等内容，欢迎下载使用。

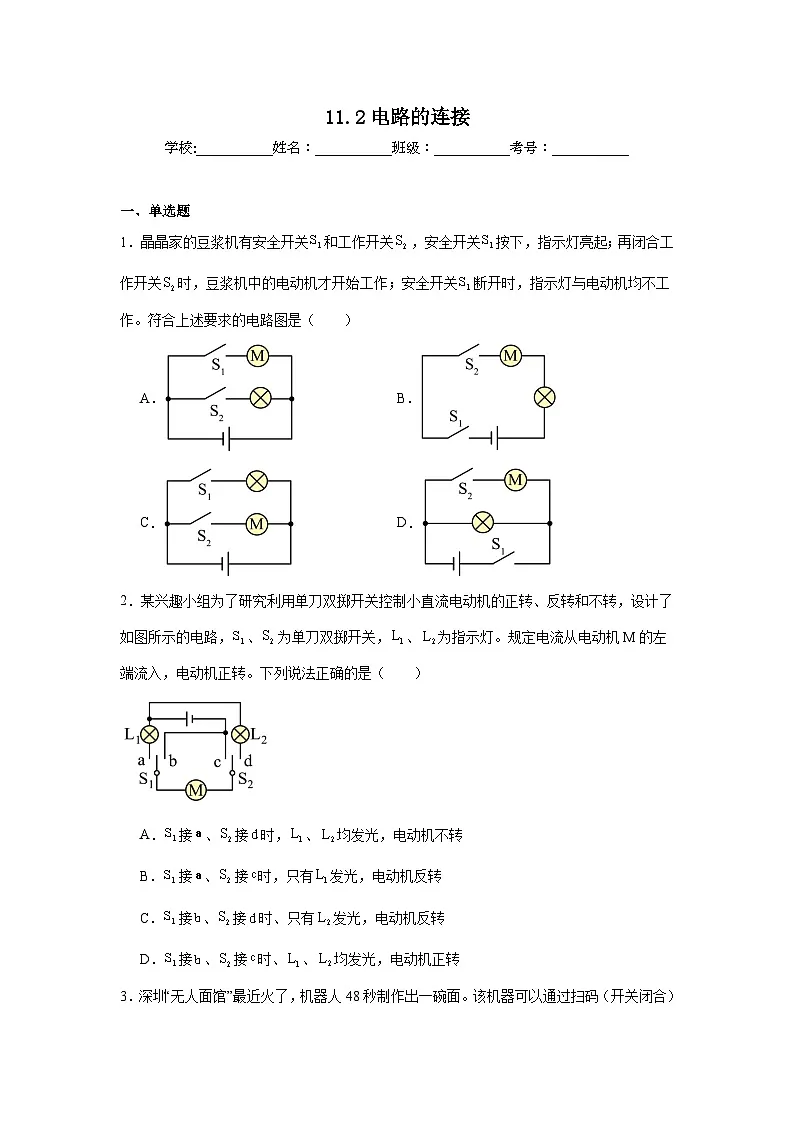

一、单选题
1．晶晶家的豆浆机有安全开关和工作开关，安全开关按下，指示灯亮起；再闭合工作开关时，豆浆机中的电动机才开始工作；安全开关断开时，指示灯与电动机均不工作。符合上述要求的电路图是（ ）
A．B．
C．D．
2．某兴趣小组为了研究利用单刀双掷开关控制小直流电动机的正转、反转和不转，设计了如图所示的电路，、为单刀双掷开关，、为指示灯。规定电流从电动机M的左端流入，电动机正转。下列说法正确的是（ ）
A．接、接时，、均发光，电动机不转
B．接、接时，只有发光，电动机反转
C．接、接时、只有发光，电动机反转
D．接、接时、、均发光，电动机正转
3．深圳“无人面馆”最近火了，机器人48秒制作出一碗面。该机器可以通过扫码（开关闭合）或投币（开关闭合）完成自动出售；当光线较暗时，光控开关闭合可以提供照明。下列设计符合该要求的是（ ）
A．B．
C．D．
4．张明家所在小区的地下车库入口道闸如图所示，既可以由智能车牌识别开关S1制开启，也可以通过人工遥控器控制S2开启。S1或S2闭合时电动机工作，道闸开启、绿灯L同步亮起，且电动机和绿灯不可以单独工作。符合上述要求的电路是（ ）
A．B．
C．D．
5．为了提醒驾驶员系好安全带，汽车一般都有安全带语音提示器，其工作原理如图所示。当驾驶员坐在驾驶座上未系好安全带时，语音提示器会发出语音提示，直到系好安全带后，语音提示器才不工作。下列说法中正确的是（ ）
A．驾驶员坐在驾驶座上时，开关S2闭合，未系安全带时，开关 断开
B．驾驶员坐在驾驶座上时，开关S1闭合，未系安全带时，开关 断开
C．驾驶员坐在驾驶座上时，开关S2闭合，系好安全带时，开关 闭合
D．驾驶员坐在驾驶座上时，开关S1闭合，系好安全带时，开关 断开
6．请在图的两个虚线框内，选填“电源”、“小灯泡”和“小灯泡”的电路图符号连入电路，并满足两灯组成并联电路且开关只控制灯，则下列连接方式正确的是（ ）
A．a填电源、b填小灯泡、c填灯泡
B．b填电源、a填小灯泡、c填灯泡
C．a填电源、b填小灯泡、c填小灯泡
D．b填小灯泡、a填小灯泡、c填电源
7．如图所示的电路中，开关S闭合后三盏灯、、属于并联的是（）
A．B．C．D．
8．如图所展示的是小米SU7Ultra汽车驾驶室内的遮阳板与镜灯设计细节。下翻遮阳板并打开镜子遮板，镜灯亮；遮阳板和镜子遮板相当于开关S1和S2。若单独关闭镜子遮板或单独向上折遮阳板，镜灯都不亮。以下电路设计符合要求的是（ ）
A．B．
C．D．
9．小明在学习了电路之后，自己设计了如图所示的电路，对于该电路下列说法正确的是（ ）
A．只闭合开关S1，此时电路处于短路状态
B．只闭合开关此时灯泡L和串联
C．同时闭合开关S1、和会使电源处于短路状态
D．无论怎样闭合开关，灯泡L和L2都不能组成串联或并联电路
10．下图所示电路中正确的是（ ）
A．B．C．D．
二、多选题
11．关于如图所示的电路，下列说法正确的是（ ）
A．当闭合断开时，电路处于断路状态
B．当闭合时，只有会发光
C．只闭合时，会发光，不发光
D．只闭合时，发现和都不发光，原因可能是断路
12．如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯、都亮起来的是（ ）
A．用导线连接e、f，再闭合开关S
B．用导线连接b、f，再闭合开关S
C．用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S
D．用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S
13．如图所示是简化了的玩具警车的电路图，以下说法中不正确的是（ ）
A．开关控制整个电路
B．电动机与小灯泡工作时互不影响
C．开关控制电动机
D．开关、都闭合时电动机与小灯泡是串联的
14．关于下图所示的电路，下列说法正确的是（ ）
A．当断开，闭合时，和并联
B．当闭合，断开时，和串联
C．当均闭合时，和串联
D．当断开，闭合时，只有灯会亮
三、填空题
15．如图所示的电路中，若闭合开关和，断开，则小灯泡 的连接方式为 ；若开关 均闭合，则电路为 ，此时电源将会烧毁。
16．如图所示，移动充电宝插入柜机充电时，充电宝相当于简单电路中的 ；插入柜机中的各个充电宝之间是 （选填“串联”或“并联”）的。
17．各考场英语听力广播同时播放，它们是 连接的，原因是它们 独立工作。
18．如图所示，公共充电桩正在给电动汽车的蓄电池充电，这些充电桩之间是 （选填“串联”或“并联”）在一起的；电动汽车在充电过程中，蓄电池相当于电路中的 。

19．如图甲所示是一款消防应急照明灯，如图乙是简化原理图，有两只应急灯泡、，当外部电源供电时，自动开关S接1，应急灯不亮，指示灯与蓄电池是 （选填“串联”或“并联”）的，蓄电池此时在电路中相当于 。
四、实验题
20．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。
(1)当老师闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是 ；
②根据上述现象，你 （选填“能”或“不能”）断定这两只小灯泡是串联的，你的依据是 ；
(2)经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些，她认为这是因为L1比L2更靠近电源正极的缘故。
①你认为小华的判断是 （选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是 。
《11.2电路的连接》参考答案
1．D
【详解】根据题中表述可知，指示灯和电动机并联，开关S1在干路控制整个电路，指示灯支路没有开关，电动机支路由开关S2单独控制，故D符合题意，ABC不符合题意。
故选D。
2．C
【详解】A．接、接时，由图可知电流无法从电源正极出发后回到电源负极，整个电路没有构成闭合回路，电路中没有电流通过，则、均不发光，电动机不转，故A错误；
B．接、接时，由图可知电流从电源正极出发后经、电动机回到电源负极，则只有发光，电流从电动机的左端流入，电动机正转，故B错误；
C．接、接时，由图可知电流从电源正极出发后经、电动机回到电源负极，则只有发光，电流从电动机的右端流入，电动机反转，故C正确；
D．接、接时、由图可知电源没有接入电路，则、均不发光，电动机不转，故D错误。
故选C。
3．A
【详解】A．如图灯和光控开关串联，光控控制灯；扫码和投币开关分别与电机 M 连接，扫码和投币分别作为两个支路控制电机 M，这样扫码或投币任何一个闭合，电机 M 工作，故A符合题意；
B．如图扫码开关和投币开关以及电机 M 并联，这就导致当扫码或投币时，电动机被短路不能工作，不符合题目要求，故B不符合题意；
C．该电路图里，扫码开关、投币开关串联后与电动机串联，需要两个开关都闭合电动机才工作，不符合“扫码或投币”启动电动机的要求，所以该电路不符合要求，故C不符合题意；
D．如图电机M 和扫码开关串联，扫码控制电机 M ；光控开关和投币开关分别与灯连接，光控开关 和投币分别作为两个支路控制灯，不符合要求，故D不符合题意。
故选A。
4．B
【详解】 既可以由智能车牌识别开关S1制开启，也可以通过人工遥控器控制S2开启，表明两开关是并联的，电动机和绿灯不可以单独工作，表明电动机和绿灯是串联的，故ACD不符合题意，B符合题意。
故选B。
5．B
【详解】当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带，即安全带控制开关S2断开，语音提示器会发出语音提示，系上安全带后，安全带控制开关S2闭合，语音提示器不工作，则将语音提示器短路了；为了保护电路，电路中串联接入一个保护电阻R，故B正确，ACD错误。
故选B。
6．A
【详解】A．a填电源、b填小灯泡、c填灯泡，L1与L2并联，开关与灯L2串联在同一条支路上，开关只控制灯，故A正确；
B．b填电源、a填小灯泡、c填灯泡，L1与L2并联，开关在干路上，控制整条电路，故B错误；
C．a填电源、b填小灯泡、c填小灯泡，L1与L2并联，开关与灯L1串联在同一条支路上，开关只控制灯L1，故C错误；
D．b填小灯泡、a填小灯泡、c填电源，L1与L2并联，开关与灯L1串联在同一条支路上，开关只控制灯L1，故D错误。
故选A。
7．A
【详解】A．电流从电源正极流出后，分成三条支路：一条支路经过L1，一条支路经过L2​，一条支路经过L3​，然后三条支路的电流汇合，最后回到电源负极。三盏灯的两端分别直接连接在一起，各自独立工作，属于并联，符合要求，故A符合题意；
B．电流从电源正极流出，依次经过L3、L2、L1，最后回到电源负极，三盏灯是串联，不符合并联要求，故B不符合题意；
C．电流从电源正极流出后，经过L2​，分成两条支路：一条支路经过L1，另一条支路经过L3，然后这两条支路的电流汇合，最后回到电源负极。此时L1与L3并联，再与L2​串联，不是三盏灯并联，不符合要求，故C不符合题意；
D．电流从电源正极流出后，分成两条支路：一条支路依次经过L3、​L1，另一条支路经过L2，然后这两条支路的电流汇合，最后回到电源负极。此时L1与L3串联，再与L2​并联，不是三盏灯并联，不符合要求，故D不符合题意。
故选 A。
8．A
【详解】由题意可知，遮阳板和镜子遮板相当于开关S1和S2，下翻遮阳板并打开镜子遮板，镜灯亮，说明开关S1和S2都可以控制镜灯，若单独关闭镜子遮板或单独向上折遮阳板，镜灯都不亮，则说明两个开关串联，同时与镜灯串联，故BCD不符合题意，A符合题意。
故选A。
9．C
【详解】A．只闭合开关S1，两个灯泡串联接入电路中，故A错误；
B．只闭合开关电流的路径有两条，为并联电路，故B错误；
C．同时闭合开关S1、和电源的两端被导线相连，电源处于短路状态，故C正确；
D，只闭合开关S1，两灯泡串联，只闭合开关两个灯泡并联，故D错误。
故选C
10．D
【详解】A．图中的电路中没有电源，故A错误；
B．据图可知，开关闭合，导线将电源短路，故B错误；
C．图中的电路中没有开关，故C错误；
D．电路中由电源、用电器、开关和导线组成，符合构成电路的四部分，故D正确。
故选D。
11．BD
【详解】A.当闭合、断开时，电路处于通路状态，故A错误；
B.当闭合时，被短路，只有会发光，故B正确；
C.只闭合时，电路处于断路状态，都不发光，故C错误；
D.只闭合，发现和都不发光，说明电路断路，可能是断路，也可能是断路，还可能是均断路，故D正确。
故选BD。
12．AC
【详解】A．用导线连接e、f，再闭合开关S，两灯串联，均发光，故A符合题意；
B．用导线连接b、f，再闭合开关S，只有连入电路，只有亮起来，故B不符合题意；
C．用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S，两灯并联，都亮，故C符合题意；
D．用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S，电源短路，两灯都不亮，且会烧坏电源，故D不符合题意。
故选AC。
13．AD
【详解】AC．如图所示，电动机与小灯泡并联，开关S1与电动机串联在电动机所在的支路上，故开关S1只能控制电动机，故A错误，符合题意，C正确，不符合题意；
B．如图所示，电动机与小灯泡并联，故电动机与小灯泡工作时互不影响，故B正确，不符合题意；
D．开关、都闭合时，电路中有一部分电流流过电动机，另一部分电流流过小灯泡，电流的流过路径有两条，故它们是并联，故D错误，符合题意。
故选AD。
14．ABD
【详解】A．由电路图可知，当、闭合，断开时，电流从正极出发，经过、和、两路回到电源的负极，和并联，故A正确；
B．当闭合，断开时，电流从正极出发，经过、和回到电源的负极，和串联，故B正确；
C．当均闭合时，电源短路，故C错误；
D.当断开，闭合时，短路，电流从正极出发，经过、回到电源的负极，只有灯会亮，故D正确。
故选ABD。
15． 并联 短路
【详解】[1]闭合开关S1和S3，断开S2时，电流从电源正极流出后，会分流为两条独立路径：一条通过L1和S3，另一条通过S1和L2，最终汇合后回到电源负极。L1和L2的电流路径独立，互不影响，因此为并联连接。
[2]开关S1、S2、S3均闭合时，电流从电源正极流出后，无需经过任何用电器而直接通过导线回到电源负极，导致电源短路，电源可能被烧毁。
16． 用电器 并联
【详解】[1]移动充电宝插入柜机充电时，充电宝相当于电路中的用电器，这一过程将电能转化为化学能。
[2]共享充电宝充电柜中的充电宝之间是并联的。因为并联电路中各用电器可以独立工作，互不影响，每个充电宝都能独立地进行充电和放电操作，方便用户随时取用和归还；而串联电路中一个用电器损坏，整个电路就会断路，其他用电器无法工作，这不符合共享充电宝的使用需求，所以它们是并联的。
17． 并联 能
【详解】[1][2]各考场英语听力广播同时播放，它们之间互不影响，是并联连接的，所以能独立工作。
18． 并联 用电器
【详解】[1]在充电桩给电动汽车蓄电池充电过程中，各充电桩可以独立工作，因此它们是并联的。
[2]在给电动汽车蓄电池充电过程中，蓄电池消耗电能，电能转化为蓄电池的化学能，此时蓄电池相当于一个用电器。
19． 并联 用电器
【详解】[1]当外部电源供电时，自动开关S接1，应急灯不亮，指示灯与蓄电池互不影响，是并联的。
[2]蓄电池此时在电路中消耗电能，相当于用电器。
20．(1) 电源 不能 见解析
(2) 错误的 见解析
【详解】（1）①[1]闭合开关时，两灯泡发光，说明木盒内的电路中有电源。
②[2][3]不能断定这两只小灯泡是串联的，串联电路中的开关控制整个电路，并联电路中干路上的开关也能控制整个电路，因此不能根据两灯同时亮、同时灭判断两灯是串联的。
（2）①[1]串联电路中电流处处相等，两灯泡串联，流过两灯泡的电流相等，因此小华的判断是错误的。
②[2]调换两灯泡的位置，如果两灯泡的亮度都发生变化，说明小华的判断是正确的，如果灯的亮度不变，则小华的判断是错误的。
