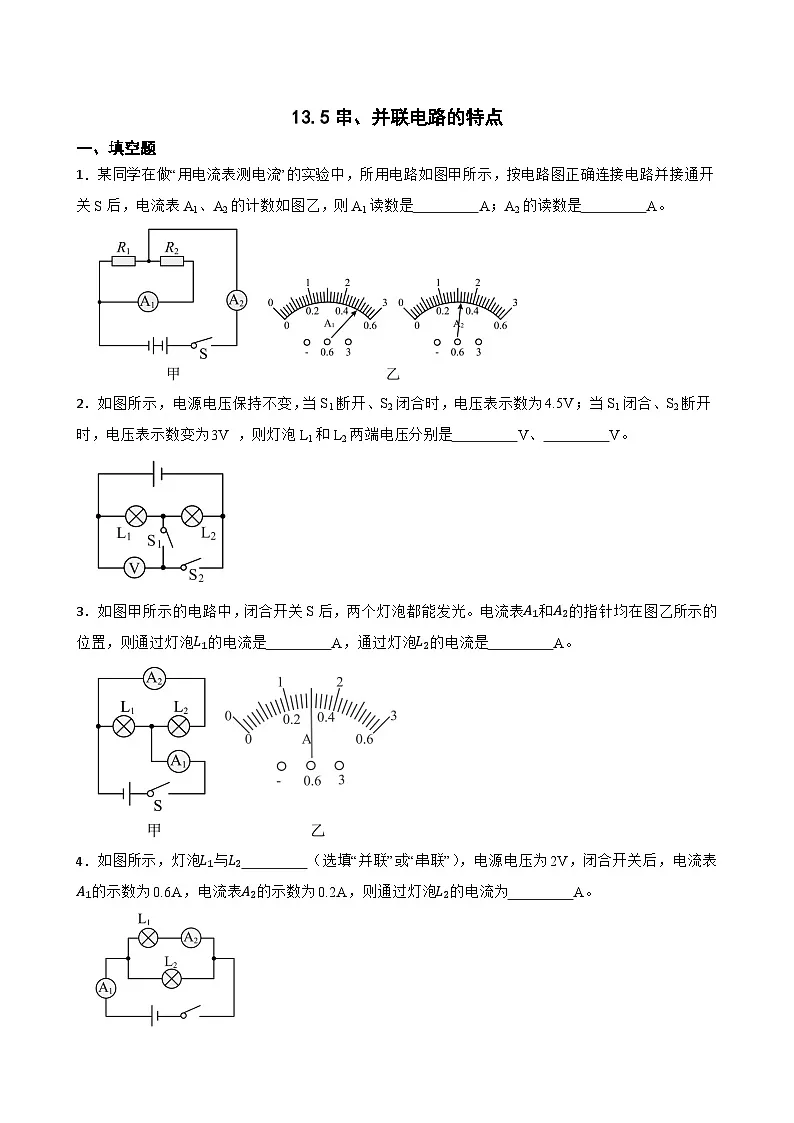

初中五、串、并联电路的特点练习

这是一份初中五、串、并联电路的特点练习，共8页。试卷主要包含了5串、并联电路的特点，6A，电流表A2的示数为0，6 V和2，5AD．干路电流是1等内容，欢迎下载使用。
一、填空题
1．某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2的计数如图乙，则A1读数是 A；A2的读数是 A。
2．如图所示，电源电压保持不变，当S1断开、S2闭合时，电压表示数为4.5V；当S1闭合、S2断开时，电压表示数变为3V ，则灯泡L1和L2两端电压分别是 V、 V。
3．如图甲所示的电路中，闭合开关S后，两个灯泡都能发光。电流表A1和A2的指针均在图乙所示的位置，则通过灯泡L1的电流是 A，通过灯泡L2的电流是 A。
4．如图所示，灯泡L1与L2 （选填“并联”或“串联”），电源电压为2V，闭合开关后，电流表A1的示数为0.6A，电流表A2的示数为0.2A，则通过灯泡L2的电流为 A。

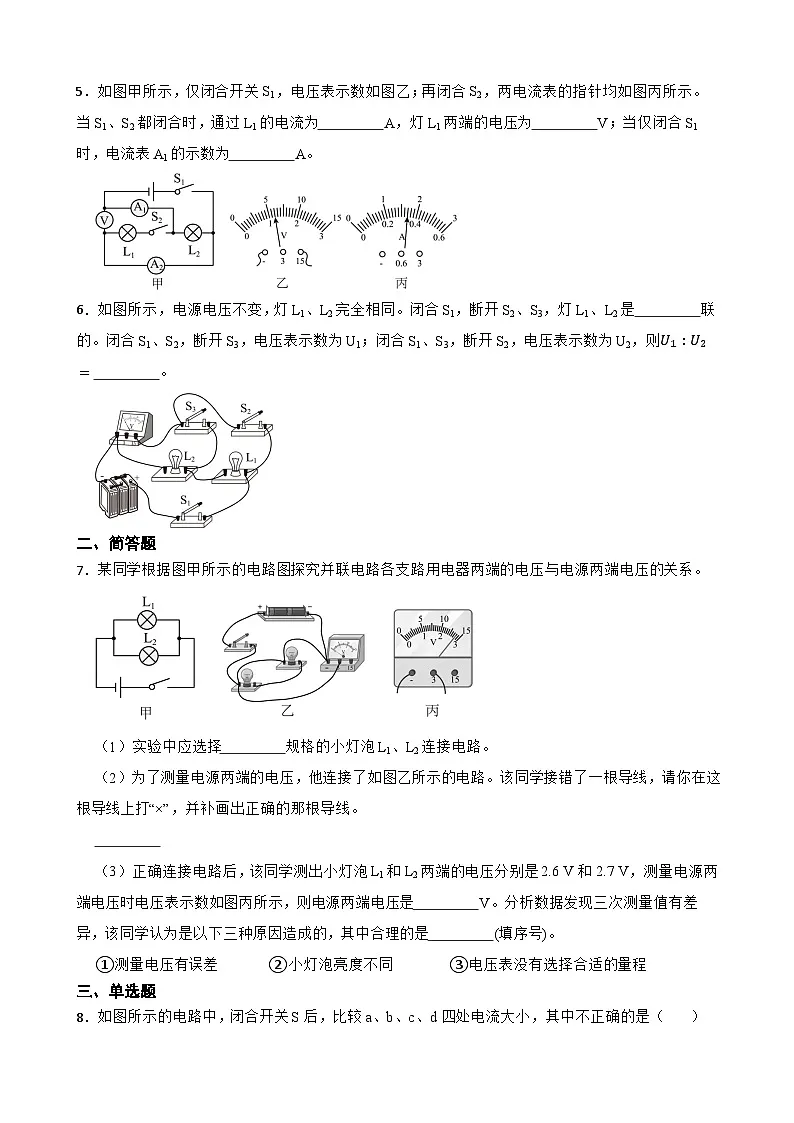

5．如图甲所示，仅闭合开关S1，电压表示数如图乙；再闭合S2，两电流表的指针均如图丙所示。当S1、S2都闭合时，通过L1的电流为 A，灯L1两端的电压为 V；当仅闭合S1时，电流表A1的示数为 A。
6．如图所示，电源电压不变，灯L1、L2完全相同。闭合S1，断开S2、S3，灯L1、L2是 联的。闭合S1、S2，断开S3，电压表示数为U1；闭合S1、S3，断开S2，电压表示数为U2，则U1：U2= 。
二、简答题
7．某同学根据图甲所示的电路图探究并联电路各支路用电器两端的电压与电源两端电压的关系。
（1）实验中应选择 规格的小灯泡L1、L2连接电路。
（2）为了测量电源两端的电压，他连接了如图乙所示的电路。该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。

（3）正确连接电路后，该同学测出小灯泡L1和L2两端的电压分别是2.6 V和2.7 V，测量电源两端电压时电压表示数如图丙所示，则电源两端电压是 V。分析数据发现三次测量值有差异，该同学认为是以下三种原因造成的，其中合理的是 (填序号)。
①测量电压有误差 ②小灯泡亮度不同 ③电压表没有选择合适的量程
三、单选题

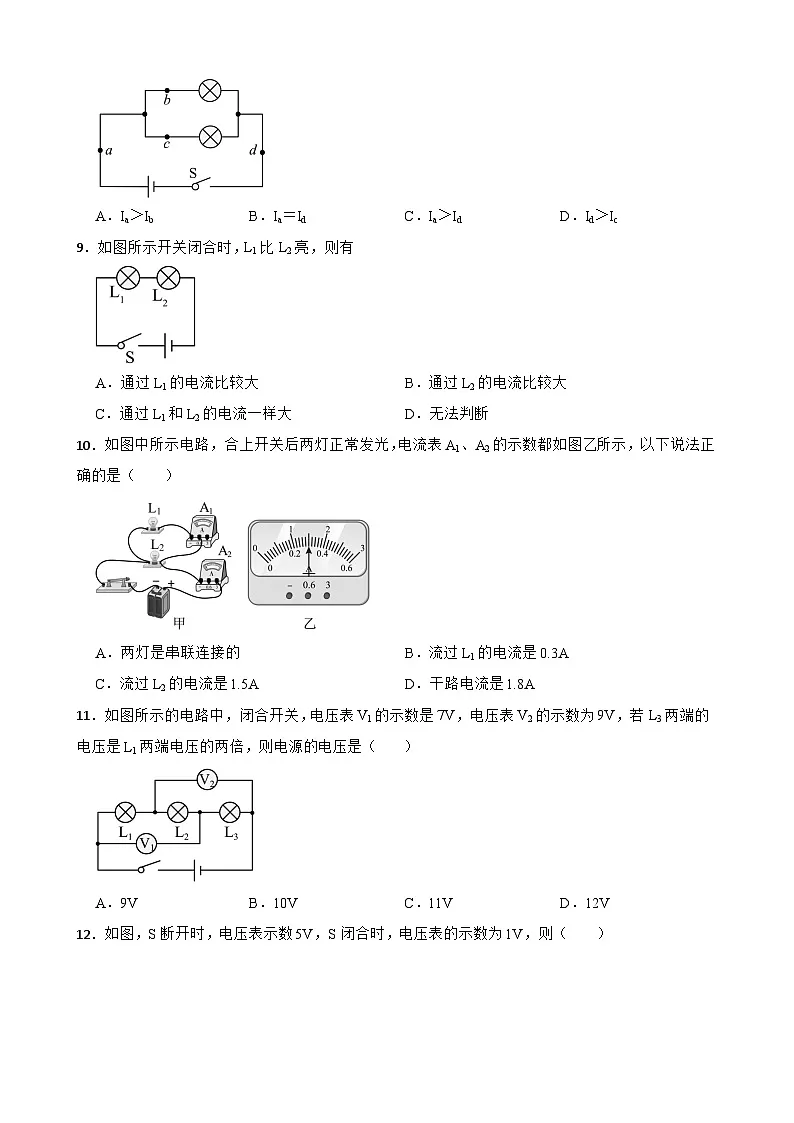

8．如图所示的电路中，闭合开关S后，比较a、b、c、d四处电流大小，其中不正确的是（ ）
A．Ia＞IbB．Ia＝IdC．Ia＞IdD．Id＞Ic
9．如图所示开关闭合时，L1比L2亮，则有
A．通过L1的电流比较大B．通过L2的电流比较大
C．通过L1和L2的电流一样大D．无法判断
10．如图中所示电路，合上开关后两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（ ）
A．两灯是串联连接的B．流过L1的电流是0.3A
C．流过L2的电流是1.5AD．干路电流是1.8A
11．如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（ ）
A．9VB．10VC．11VD．12V
12．如图，S断开时，电压表示数5V，S闭合时，电压表的示数为1V，则（ ）
A．S闭合时灯泡L1和L2的电压之比是5：1
B．若灯泡L1灯丝烧断，电压表示数为零
C．通过灯泡L1的电流比L2的电流大
D．灯泡L1两端的电压是1V
13．如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2A，若再闭合开关S1，发现电流表的示数为0.5A，此时通过R1的电流为I1，通过R2的电流为I2，则（ ）
A．I1：I2=2：5B．I1：I2=3：5C．R1：R2=3：2D．R1：R2=2：3
14．如图所示，是三合一充电器给三部手机同时充电，若拔掉其中一部手机后，其它两部手机的连接方式以及通过充电器的总电流（ ）
A．串联 变大B．并联 变小C．串联 变小D．并联 变大
15．如图所示电路中，闭合开关后，电压表 V1、V2的示数分别为2V和4V，则 R1两端电压及电源电压分别为（ ）
A．2V 6VB．4V 2VC．2V 4VD．4V 6V
16．如图所示，已知电流表A的示数为2A，电流表A1的示数为1A，电流表A2的示数为1.4A，则下列说法不正确的是（ ）
A．流过灯泡L1的电流是1AB．通过灯泡 L2的电流为 0.6A
C．通过干路的电流都为2AD．三个灯泡是并联的
17．如图所示，电源电压不变，当开关S、S2闭合，S1、S3断开时，电压表V1、V2的示数分别为3V、5V；当开关S、S1、S2闭合时，电流表A3的示数为0.12A，电压表V2的示数为12V；当开关S、S1、S2、S3都闭合时，电流表A1、A2、A3的示数分别为0.30A、0.28A、0.42A。则下列说法正确的是（ ）
A．当开关S、S2闭合，S1、S3断开时，灯L1两端电压UL1=3V
B．当开关S、S1、S2闭合时，灯L1、L2、L3串联且通过L3的电流IL3=0.12A
C．当开关S、S1、S2、S3都闭合时，通过灯L1的电流IL1=0.14A
D．S、S1、S3闭合时，电流表A3的示数为0.3A，电压表V2的示数为12V
四、实验探究题
18．为了验证并联电路的电流特点，小薇设计了如图A所示的电路进行实验。
（1）在连接电路时，开关应处于 状态；
（2）小薇先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是： ；
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出I1＝ A，I2＝ A，I＝ A。为了验证结论的普遍性，小薇可以采用 。
五、综合题
19．如图所示，电源电压6V保持不变，S闭合后电压表示数为2V，则灯L2两端电压为 V；若将S断开后，电压表示数为 V。
六、科普阅读题
20．阅读短文，回答问题：
神奇的热电偶
1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温，另一个连接点放在火焰上加热，发现灵敏电流计的指针发生了偏转，表明这时闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”，把这种电路叫“热电偶电路”。
某研究小组的同学们按如图所示的电路，模拟塞贝克实验，探究了决定“热电流”大小的因素，通过实验测得了电流的大小与温差关系的一组数据：
（1）从表中数据可以发现，电路中的电流随两点间的温度差的增大而 （选填“增大”“减小”或“不变”）；
（2）热电偶电路产生热电流的条件是① ；② 。
七、作图题
21．请根据电路图连接实物图（已知通过两灯泡的电流均为 1A）。
参考答案
1．0.5；1.6
2．3；1.5
3．1.2；0.3
4．并联；0.4
5．0.34；6；1.36
6．串；2∶1
7．不同；；2.8；①
8．C
9．C
10．B
11．C
12．B
13．D
14．B
15．A
16．B
17．C
18．断开；L1断路或电流表开路；0.5；0.5；1；换不同规格的灯泡，继续做几次实验
19．4；6
20．增大；用不同金属丝组成闭合回路；两连接点之间有温度差
21．两接点间的温差/℃
0
1
100
200
300
500
800
1000
电路中的电流/A
0.000
0.001
0.064
0.142
0.229
0.417
0.731
0.956
