苏科版（2024）九年级上册（2024）五、串、并联电路的特点综合训练题

这是一份苏科版（2024）九年级上册（2024）五、串、并联电路的特点综合训练题，共10页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

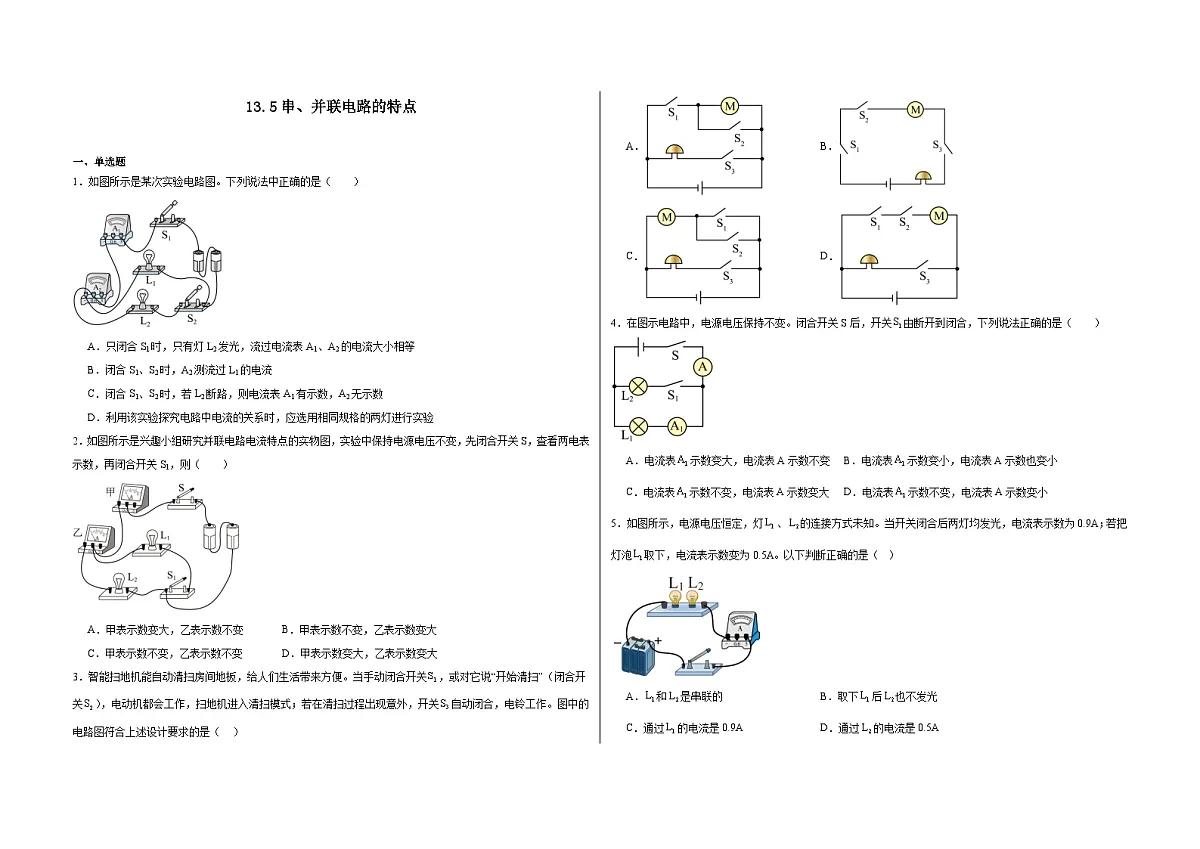

一、单选题
1．如图所示是某次实验电路图。下列说法中正确的是（ ）
A．只闭合S1时，只有灯L2发光，流过电流表A1、A2的电流大小相等
B．闭合S1、S2时，A2测流过L1的电流
C．闭合S1、S2时，若L2断路，则电流表A1有示数，A2无示数
D．利用该实验探究电路中电流的关系时，应选用相同规格的两灯进行实验
2．如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S，查看两电表示数，再闭合开关S1，则（ ）
A．甲表示数变大，乙表示数不变B．甲表示数不变，乙表示数变大
C．甲表示数不变，乙表示数不变D．甲表示数变大，乙表示数变大
3．智能扫地机能自动清扫房间地板，给人们生活带来方便。当手动闭合开关，或对它说“开始清扫”（闭合开关），电动机都会工作，扫地机进入清扫模式；若在清扫过程出现意外，开关自动闭合，电铃工作。图中的电路图符合上述设计要求的是（ ）
A．B．
C．D．
4．在图示电路中，电源电压保持不变。闭合开关S后，开关由断开到闭合，下列说法正确的是（ ）
A．电流表示数变大，电流表A示数不变B．电流表示数变小，电流表A示数也变小
C．电流表示数不变，电流表A示数变大D．电流表示数不变，电流表A示数变小
5．如图所示，电源电压恒定，灯、的连接方式未知。当开关闭合后两灯均发光，电流表示数为0.9A；若把灯泡取下，电流表示数变为0.5A。以下判断正确的是（ ）
A．和是串联的B．取下后也不发光
C．通过的电流是0.9AD．通过的电流是0.5A

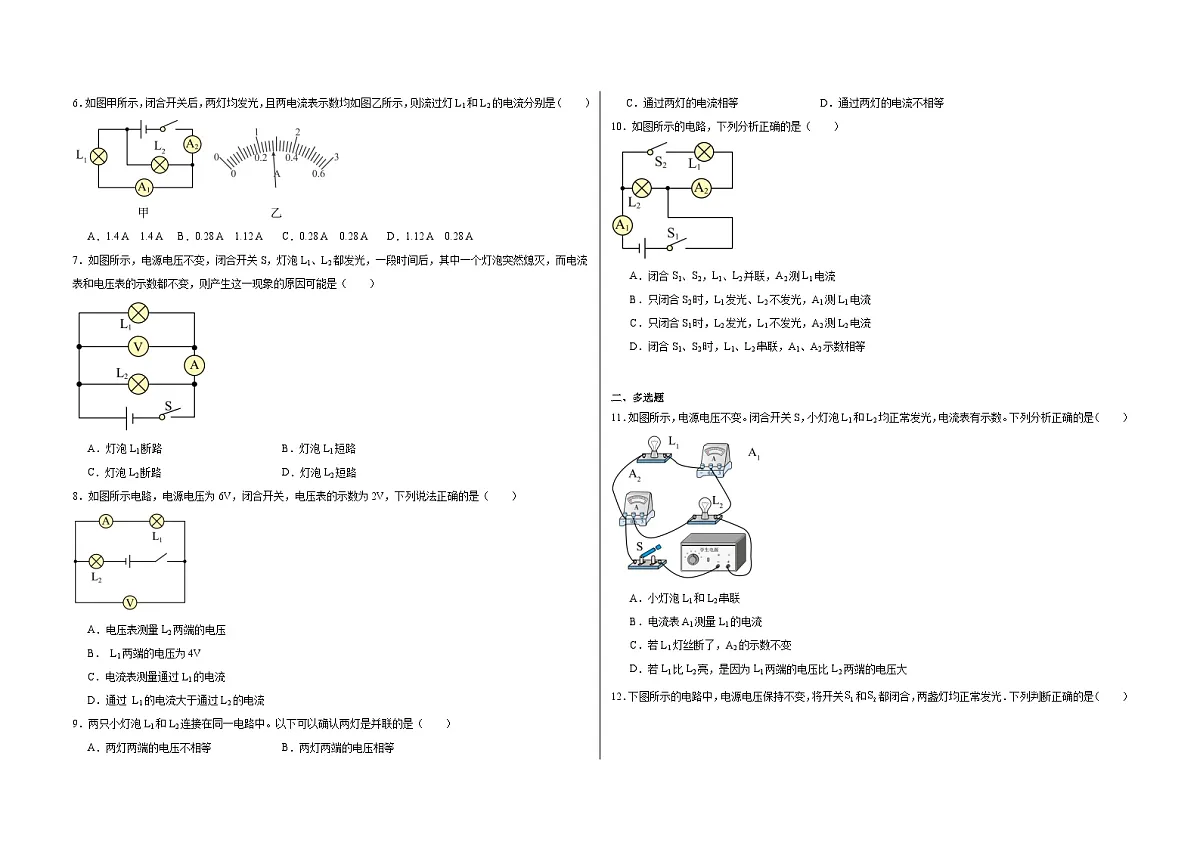

6．如图甲所示，闭合开关后，两灯均发光，且两电流表示数均如图乙所示，则流过灯L1和L2的电流分别是（ ）
A．1.4 A 1.4 AB．0.28 A 1.12 AC．0.28 A 0.28 AD．1.12 A 0.28 A
7．如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（ ）
A．灯泡L1断路B．灯泡L1短路
C．灯泡L2断路D．灯泡L2短路
8．如图所示电路，电源电压为6V，闭合开关，电压表的示数为2V，下列说法正确的是（ ）
A．电压表测量L2两端的电压
B． L1两端的电压为4V
C．电流表测量通过L1的电流
D．通过 L1的电流大于通过L2的电流
9．两只小灯泡L1和L2连接在同一电路中。以下可以确认两灯是并联的是（ ）
A．两灯两端的电压不相等B．两灯两端的电压相等
C．通过两灯的电流相等D．通过两灯的电流不相等
10．如图所示的电路，下列分析正确的是（ ）
A．闭合S1、S2，L1、L2并联，A2测L1电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．只闭合S1时，L2发光，L1不发光，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
二、多选题
11．如图所示，电源电压不变。闭合开关S，小灯泡L1和L2均正常发光，电流表有示数。下列分析正确的是（ ）
A．小灯泡L1和L2串联
B．电流表A1测量L1的电流
C．若L1灯丝断了，A2的示数不变
D．若L1比L2亮，是因为L1两端的电压比L2两端的电压大

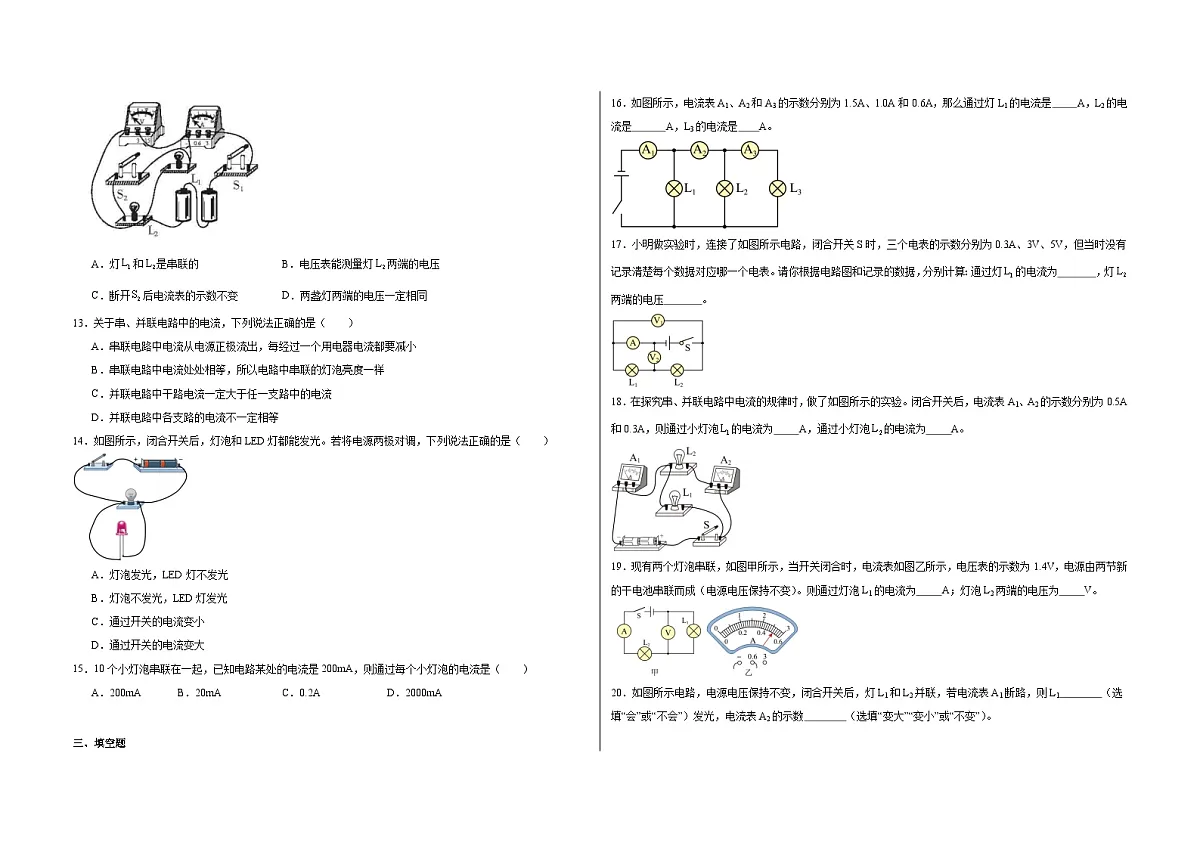

12．下图所示的电路中，电源电压保持不变，将开关和都闭合，两盏灯均正常发光．下列判断正确的是（ ）
A．灯和是串联的B．电压表能测量灯两端的电压
C．断开后电流表的示数不变D．两盏灯两端的电压一定相同
13．关于串、并联电路中的电流，下列说法正确的是（ ）
A．串联电路中电流从电源正极流出，每经过一个用电器电流都要减小
B．串联电路中电流处处相等，所以电路中串联的灯泡亮度一样
C．并联电路中干路电流一定大于任一支路中的电流
D．并联电路中各支路的电流不一定相等
14．如图所示，闭合开关后，灯泡和LED灯都能发光。若将电源两极对调，下列说法正确的是（ ）
A．灯泡发光，LED灯不发光
B．灯泡不发光，LED灯发光
C．通过开关的电流变小
D．通过开关的电流变大
15．10个小灯泡串联在一起，已知电路某处的电流是200mA，则通过每个小灯泡的电流是（ ）
A．200mAB．20mAC．0.2AD．2000mA
三、填空题
16．如图所示，电流表A1、A2和A3的示数分别为1.5A、1.0A和0.6A，那么通过灯L1的电流是 A，L2的电流是 A，L3的电流是 A。
17．小明做实验时，连接了如图所示电路，闭合开关S时，三个电表的示数分别为0.3A、3V、5V，但当时没有记录清楚每个数据对应哪一个电表。请你根据电路图和记录的数据，分别计算：通过灯的电流为 ，灯两端的电压 。
18．在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关后，电流表A1、A2的示数分别为0.5A和0.3A，则通过小灯泡的电流为 A，通过小灯泡的电流为 A。

19．现有两个灯泡串联，如图甲所示，当开关闭合时，电流表如图乙所示，电压表的示数为1.4V，电源由两节新的干电池串联而成（电源电压保持不变）。则通过灯泡L1的电流为 A；灯泡L2两端的电压为 V。

20．如图所示电路，电源电压保持不变，闭合开关后，灯L1和L2并联，若电流表A1断路，则L1 （选填“会”或“不会”）发光，电流表A2的示数 （选填“变大”“变小”或“不变”）。
四、实验题
21．小明用两个小灯泡探究串联电路电压的特点。
(1)实验电路如图a所示，请用笔画线表示导线，将电路连接完整；
(2)连接好电路，闭合开关，发现电压表有示数，两个小灯泡都不亮。故障原因可能是（ ）
A．短路B．短路C．开关断路D．或断路
(3)故障排除后进行实验，电压表的示数如图b所示，电压为 V；
(4)用电压表测出小灯泡两端电压为2.5V，两端电压也为2.5V。小明由此得出结论：串联电路中，各用电器两端电压相等。请你指出小明实验中存在的问题： 。
五、综合题
22．知识体系构建
23．如图所示的电路，开关闭合后，电流表A1的示数为1.2A，电流表A2的示数为0.8A，电压表V的示数为6V。
(1)请分别说明电压表V和电流表A2左右两端接线柱的极性。
(2)电源电压为多大？
(3)通过灯L1的电流是多少？
电流和电路
电荷
摩擦起电：用摩擦的方法使物体①
两种电荷：②
电荷间的相互作用：③
验电器
作用：检验物体是否带电
原理：④
原子及其结构：原子是由⑤ 和核外电子构成的
摩擦起电的实质：⑥
静电的防止和利用
导体与绝缘体
导体：⑦ 的物体
绝缘体：⑧ 的物体
电路
电路的构成
电源：提供⑨ 的装置
用电器：消耗⑩ 的装置
开关：控制电路的通断
导线：连接各元器件
三种状态：通路、⑪ 、⑫
连接方式
串联电路
并联电路
电路图
概念：用⑬ 表示电路连接的图
元器件符号：灯泡⑭ 、开关⑮ 、电流表⑯
电流
形成：电荷的⑰
方向：⑱ 定向移动的方向
电流的单位：⑲ 、mA、
测量
仪表：电流表
电流表的使用
和被测用电器⑳
必须让电流从㉑ 流进，从㉒ 流出
所测电流不能超过电流表的㉓
不允许把电流表直接连到电源的㉔
电流规律
串联电路：㉕ （用公式表示）
并联电路：㉖ （用公式表示）
参考答案
1．B
【详解】A．只闭合S1时，电路中只有灯L1，灯L2不发光，电流表A1、A2的都测量灯泡L1的电流，则流过电流表A1、A2的电流大小相等，故A错误；
B．闭合S1、S2时，A2与L1串联，A2测流过L1的电流，故B正确；
C．闭合S1、S2时，若L2断路，电流表A1、A2的都测量灯泡L1的电流，则电流表A1、A2都有示数，故C错误；
D．利用该实验探究电路中电流的关系时，为了避免偶然性，应选用不同规格的两灯进行实验，故D错误。
故选B。
2．A
【详解】由电路图可知，闭合开关S时，电路为只有L2的简单电路，电流表甲、乙测电路中的电流，两个电流表的示数相同；再闭合开关S1，两灯泡并联，电流表甲测干路电流，电流表乙测L2支路的电流；根据并联电路的特点可知，通过灯泡L2的电流不变，乙表示数不变；因并联电路中干路电流等于各支路电流之和，所以甲表示数大于乙表示数，即甲表示数变大；故A符合题意，BCD不符合题意。
故选A。
3．C
【详解】根据题意可知，当手动闭合开关S1，或者对它说“开始清扫”（闭合开关S2）时，电动机都会工作，扫地机进入清扫模式，这说明两个开关互不影响，是并联的，然后与电动机串联；若在清扫过程出现意外，开关S3自动闭合，电铃工作，这说明电铃是开关S3控制的，并且电铃与电动机互不影响，是并联的，故C符合题意，ABD不符合题意。
故选C。
4．C
【详解】由图可知两灯并联，当闭合开关S后，只有L1单独工作，此时两电流表的示数相同，若在闭合开关S1，两灯并联，由于并联电路互不影响，则A1的示数不变；A表测干路中电流，示数变大。故C正确，ABD错误。
故选C。
5．D
【详解】AB．L1与L2的连接方式只有串联和并联两种形式，当开关闭合后两灯均发光，电流表示数为0.9A；若把灯泡L1取下，电流表示数变为0.5A，说明两者之间互不影响，说明灯泡L2仍发光，所以L1、L2并联连接，故AB错误；
CD．当开关闭合后两灯均发光，此时电流表测量的是干路电流，大小为0.9A；当取下L1时，此时电流表测量的是通过L2的电流为0.5A，根据并联电路的干路电流等于各支路电流之和可知：通过L1的电流为0.4A。故C错误，D正确。
故选D。
6．B
【详解】由电路图知，灯L1和L2并联，电流表A1测通过L1的电流，电流表A2测干路电流；因并联电路中干路电流等于各支路电流之和，干路电流大于任何一个支路的电流，而两电流表指针位置相同，所以干路电流表A2的量程为0～3A，分度值为0.1A，示数为1.4A，电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.28A，即通过L1的电流是0.28 A，由并联电路的电流特点可知，通过L2的电流为
I2=I-I1=1.4A-0.28A=1.12A
7．C
【详解】根据电路图进行分析，电流表所测量的电流为L1的电流，电压表测量的是电源的电压。如果L1断路，此时电压表不变，电流表示数减小。如果灯泡L1短路，电流表示数变大。灯泡L2断路后，电流表电压表示数都不变。如果灯泡L2短路，电流表将没有示数。故ABD不符合题意，C符合题意。
故选C。
8．C
【详解】闭合开关，电流只有一条路径，两灯串联，电流表测电路中的电流，电压表测L1两端的电压。
AB．由于电压表测L1两端的电压且电压表的示数为2V，所以L1两端的电压U1=2V；根据串联电路电压特点可知，L2两端的电压为U2=U-U1=6V-2V=4V
故AB错误；
CD．根据串联电路电流特点可知，电流表测电路中的电流，即电流表可以测通过L1的电流，也可以测通过L2的电流，通过 L1的电流等于通过L2的电流，故C正确，D错误。
故选C 。
9．D
【详解】A．并联电路两端的电压一定相等，故A不符合题意；
B．并联电路两灯两端的电压一定相等，串联电路当两个灯泡的规格相同时两灯两端的电压也相等，故B不符合题意；
C．串联电路通过两灯的电流一定相等，并联电路当两个灯泡的规格相同时通过两灯的电流也相等，故C不符合题意；
D．通过两灯的电流不相等一定是并联，故D符合题意。
故选D。
10．A
【详解】A．由电路图可知，闭合开关S1、S2时，灯泡L1、L2并联接入电路，电流表A2与灯泡L1在同一条支路上，测量通过灯泡L1的电流，A2测干路电流，故A正确；
B．由电路图可知，只闭合开关S2时，电路处于断路状态，两灯泡均不发光，电路中没有电流，故B错误；
C．由电路图可知，只闭合开关S1时，只有灯泡L2接入电路，电流表A2与灯泡L1断路路，L2发光，L1不发光，没有电流通过电流表A2与灯泡L1，故C错误；
D．由电路图可知，闭合开关S1、S2时，灯泡L1、L2并联接入电路，电流表A1测量干路电流，电流表A2测量通过灯泡L1的电流，由并联电路干路电流等于各支路电流之和可知，两电流表的示数不相等，故D错误。
故选A。
11．BC
【详解】A．由图可知，闭合开关，两个小灯泡分别在两条支路上，即小灯泡L1和L2并联，故A错误；
B．由图可知，小灯泡L1和L2并联，电流表A1测灯泡L1的电流，电流表A2测灯泡L2的电流，故B正确；
C．若L1灯丝断了，根据并联电路互不影响可知，A2所在的支路电流不变，即A2的示数不变，故C正确；
D．两个小灯并联，并联电路中各支路电压都相等，因此L1和L2两端电压是相等的，故D错误。
故选BC。
12．BD
【详解】根据实物图画出的电路图如下图所示．
AB.分析电路图可知，闭合开关，灯和灯并联，电流表测量干路电流，电压表测量电源电压，也能测灯两端的电压，故A错误，B正确；
C.断开开关，电流表只测量灯中的电流，电流表示数会变小，故C错误；
D.因为灯和灯并联，由并联电路中电压的特点可知，两盏灯两端的电压一定相同，故D正确。
故选BD。
13．CD
【详解】A．在串联电路中，电流处处相等，电流从电源正极流出，经过各个用电器时电流大小不变，故A错误；
B．串联电路中电流处处相等，但不同规格灯泡亮度也可能不同，故B错误；
C．在并联电路中，干路电流等于各支路电流之和，所以干路电流一定大于任一支路中的电流，故C正确；
D．并联电路中，各支路通过的电流有可能相等，比如各支路都只有一个完全相同的用电器时，支路电流就相同，故D正确。
故选CD。
14．AC
【详解】AB．LED灯是指发光二极管，其具有单向导电性，只有在正负极连接正确的情况下，电流才可以通过二极管，LED灯才会发光；当电源两极对调后，电路中电流方向改变，二极管将不能导电，所以LED灯支路中将无电流通过，则LED灯无法发光；灯泡对电流方向无要求，仍有电流通过，所以灯泡会发光，故A正确，B错误；
CD．由图可知，闭合开关后，灯泡和LED灯并联，开关在干路中；并联电路中，干路电流等于各支路中电流之和，由于电源两极对调后，LED灯支路中将无电流通过，灯泡支路中仍有电流通过，所以干路中电流变小，则通过开关的电流变小，故C正确，D错误。
故选AC。
15．AC
【详解】电路某处的电流为200mA，由于灯泡串联在电路中，由串联在电路中的电流处处相等，则流过每个灯泡的电流都为200mA即0.2A，故AC正确， BD错误。
故选AC。
16． 0.5 0.4 0.6
【详解】[1][2][3]由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；故通过灯L3的电流I3=IA3=0.6A
根据并联电路电流规律可知，通过灯L2的电流I2IA2−IA31.0A−
通过灯L1的电流I1IA1−IA21.5A−
17． 0.3A 2V
【详解】[1]由图可知，闭合开关，电路为串联电路，电流表示数为0.3A，根据串联电路电流规律可知通过灯的电流为0.3A。
[2]根据题图可知电压表V1测电源电压，电压表V2测两端电压，根据串联电路电源电压等于各用电器两端电压之和可知电压表V1的示数为5V，电压表V2的示数为3V，则灯两端的电压为
18． 0.2 0.3
【详解】[1][2]由图可知小灯泡 L1 与小灯泡 L2并联，A2与 L2串联，测的是 L2的电流，A1在干路上，所以 L2的电流为0.3A， L1 的电流为
I1=I-I2=0.5A-0.3A=0.2A
19． 0.52 1.6
【详解】[1]由图甲可知，灯泡L1和L2串联，电流表串联在电路中，测量的是串联电路的电流；由乙图知电流表所选量程为0~0.6A，分度值为0.02A，则示数为0.52A；根据串联电路的电流特点可知：通过灯泡L1的电流为0.52A。
[2]电压表测量L1两端的电压U1，则 U1=1.4V，电源由两节干电池串联而成，则电源电压U=3V，根据串联电路的电压特点可知，灯泡L2两端的电压为
20． 会 变小
【详解】[1]由题图可知，电流表A1测通过L2的电流，电流表A2测干路中的电流。当电流表A1断路，没有电流通过灯L2，所以L2不会发光，但并联电路互不影响，灯L1会发光。
[2]刚开始电流表A2测量干路电流，若电流表A1断路，此时电流表A2只测通过L1的电流，所以电流表A2的示数变小。
21．(1)
(2)D
(3)5
(4)实验使用两个相同的灯泡且实验次数太少，结论具有偶然性，不具有普遍性
【详解】（1）将L1的右侧接线柱与L2的左侧接线柱连接起来，使L1、L2串联，电压表与两个灯泡并联，测量两个灯泡的电压，如图所示：
（2）AB．连接好电路，开关闭合，若两个灯泡中有一个短路，另一个灯泡会亮，现在两个灯泡都不亮，说明不是某个灯泡短路，故AB不符合题意；
C．若开关断路，电压表与电源断开，电压表将无示数，故C不符合题意；
D．若或断路，串联电路断路，两个灯泡都不亮，此时电压表测量电源电压，有示数，故D符合题意。
故选D。
（3）如图b，电压表使用的大量程，分度值为0.5V，示数为5V。
（4）用电压表测出小灯泡两端电压为2.5V，两端电压也为2.5V，是因为使用了两个相同规格的灯泡；同时只测量一组实验数据，实验次数太少，结论具有偶然性，不具有普遍性。
22． 带电 正电荷和负电荷 同种电荷互相排斥，异种电荷互相吸引 同种电荷互相排斥 原子核 电荷从一个物体转移到另一个物体 容易导电 不容易导电 电能 电能 断路 短路 符号 ⊗ 定向移动 正电荷 A 串联 “+”接线柱 “-”接线柱 测量范围 两极
【详解】[1]摩擦起电的本质是用摩擦的方法使物体带电。
[2]自然界存在两种电荷：正电荷和负电荷。
[3]电荷间相互作用规律为同种电荷相互排斥，异种电荷相互吸引。
[4]验电器的原理是同种电荷相互排斥，当带电体接触验电器金属球时，金属箔片因带同种电荷相互排斥而张开。
[5]原子的结构是由原子核和核外电子构成的，原子核带正电，核外电子带负电。
[6]摩擦起电的实质是电子的转移，得到电子的物体带负电，失去电子的物体带正电。
[7]导体是容易导电的物体，如金属、人体、大地等，因为导体中有大量可以自由移动的电荷。
[8]绝缘体是不容易导电的物体，如橡胶、玻璃、塑料等，绝缘体中几乎没有可以自由移动的电荷。
[9]电源的作用是提供电能，将其他形式的能转化为电能，如干电池将化学能转化为电能。
[10]用电器消耗电能。
[11][12]电路的三种状态为通路、断路（也叫开路，电路中某处断开，没有电流通过）、短路（不经过用电器，直接用导线将电源两极连接起来，会造成电流过大，损坏电源）。
[13]电路图是用符号表示电路连接的图，这样能更简洁、清晰地表示电路结构。
[14]灯泡的电路符号是⊗。
[15]开关的电路符号是。
[16]电流表的电路符号是Ⓐ。
[17]电流是由电荷的定向移动形成的，金属导体中是自由电子定向移动形成电流。
[18]物理学中规定正电荷定向移动的方向为电流的方向，在金属导体中，电流方向与自由电子定向移动方向相反。
[19]电流的基本单位是安培（A），还有常用单位毫安（mA）、微安（μA），它们的换算关系为1A=1000mA，1mA=1000μA。
[20]电流表测量电流时，要和被测用电器串联在电路中，这样才能测量通过用电器的电流。
[21][22]电流表使用时，必须让电流从正接线柱流入，从负接线柱流出，否则指针会反向偏转，损坏电流表。
[23]被测电流不能超过电流表的量程，测量前要估计电流大小，选择合适量程，若无法估计，可采用试触法。
[24]不允许把电流表直接连到电源的两极，因为电流表电阻很小，直接接电源两极会造成短路，电流过大，损坏电流表和电源。
[25]串联电路中电流的规律是，即串联电路中各处的电流都相等。
[26]并联电路中电流的规律是，即并联电路中干路电流等于各支路电流之和。
23．(1)见解析
(2)6V
(3)0.4A
【详解】（1）对于电压表V：电流从电压表的正接线柱流入，负接线柱流出，所以电压表V左端是正接线柱，右端是负接线柱。
对于电流表A2：电流从电流表的正接线柱流入，负接线柱流出，所以电流表A2左端是正接线柱，右端是负接线柱。
（2）由电路图可知，两灯泡并联，电压表测L1两端的电压，电压表V的示数为6V，则L1两端的电压，因并联电路中各支路两端的电压相等，都等于电源电压。所以，电源电压
（3）由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，所以通过灯L1的电流
题号
1
2
3
4
5
6
7
8
9
10
答案
B
A
C
C
D
B
C
C
D
A
题号
11
12
13
14
15





答案
BC
BD
CD
AC
AC
