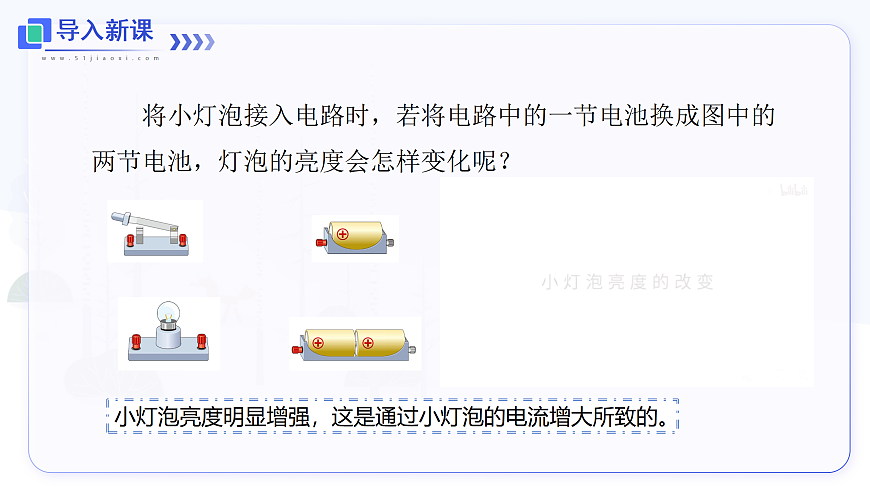

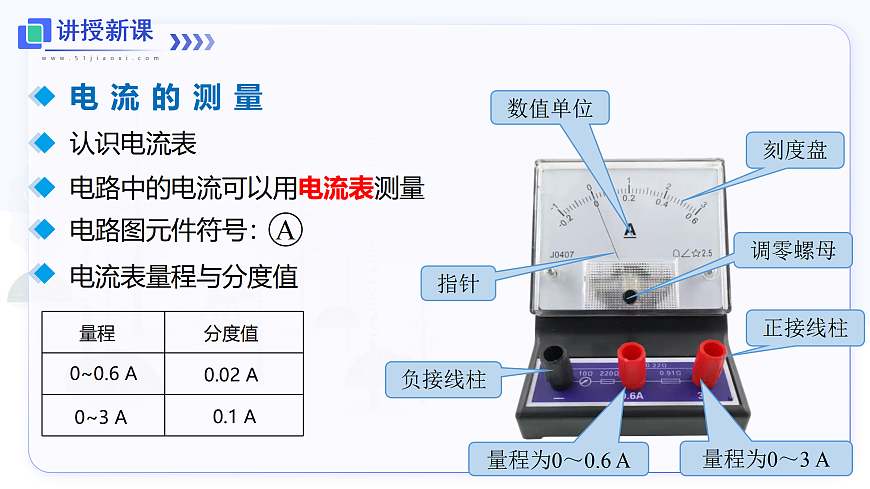

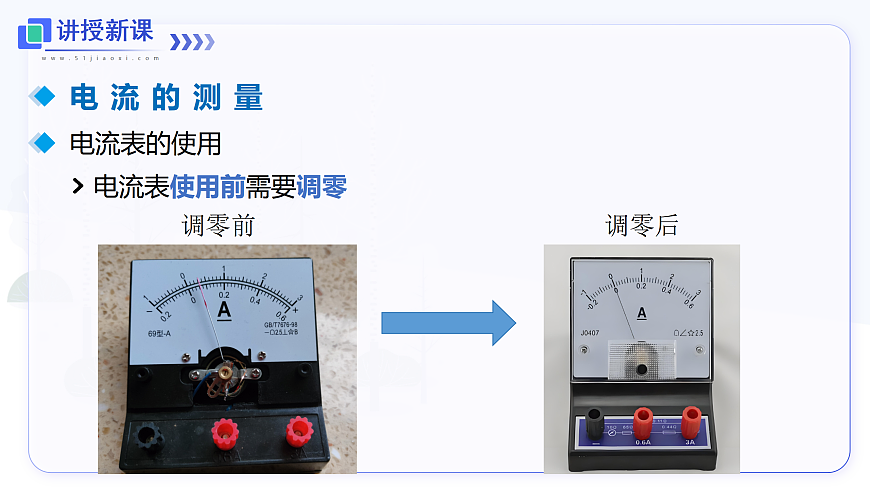

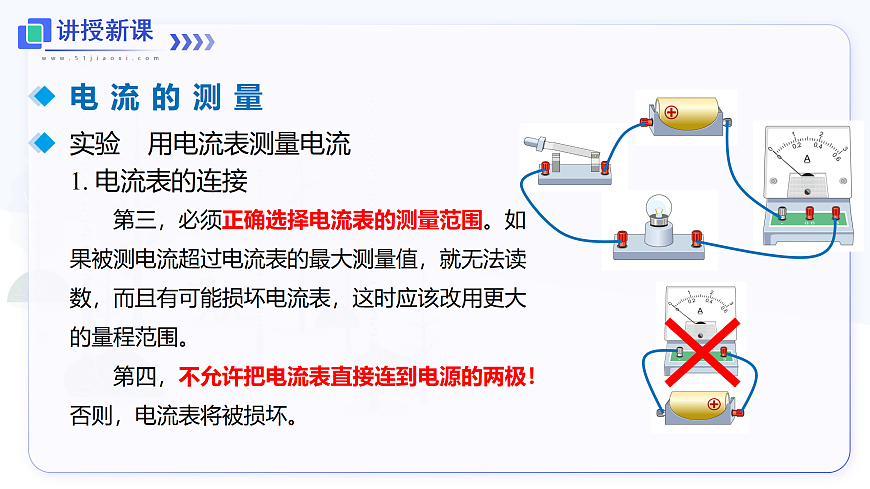

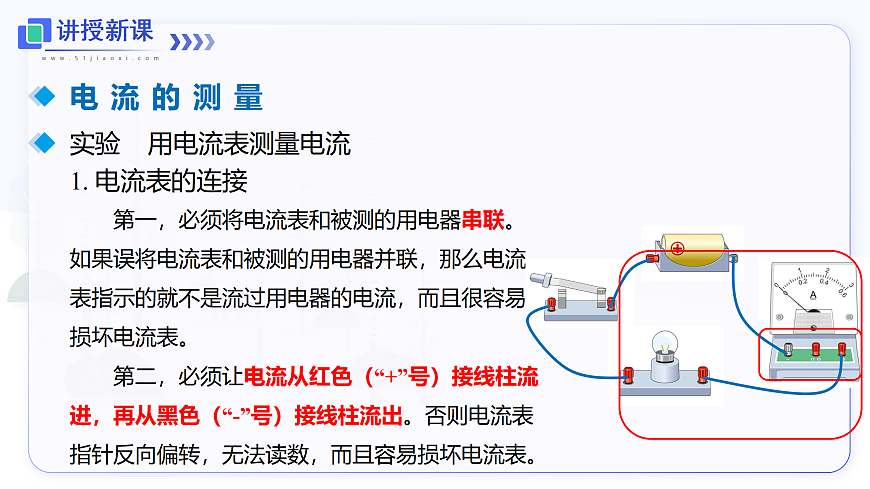

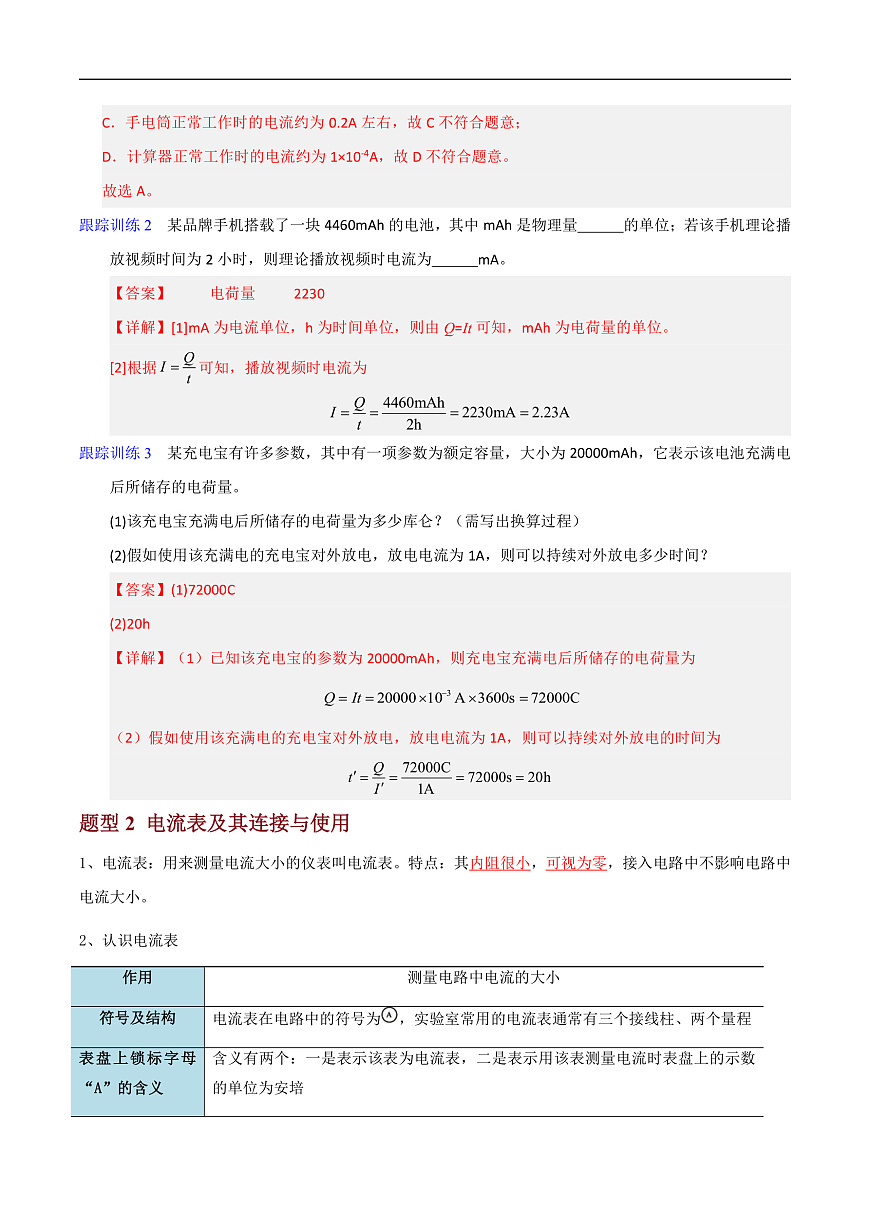

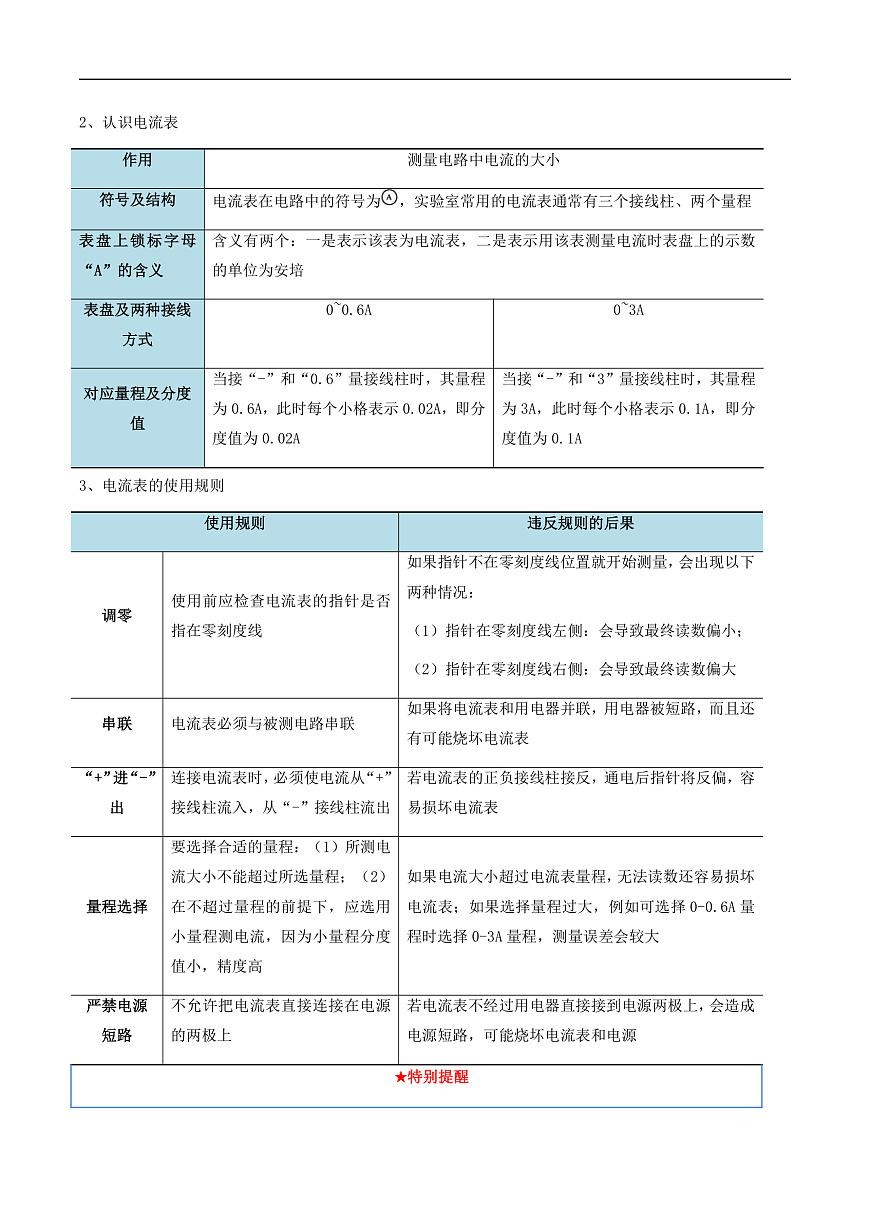

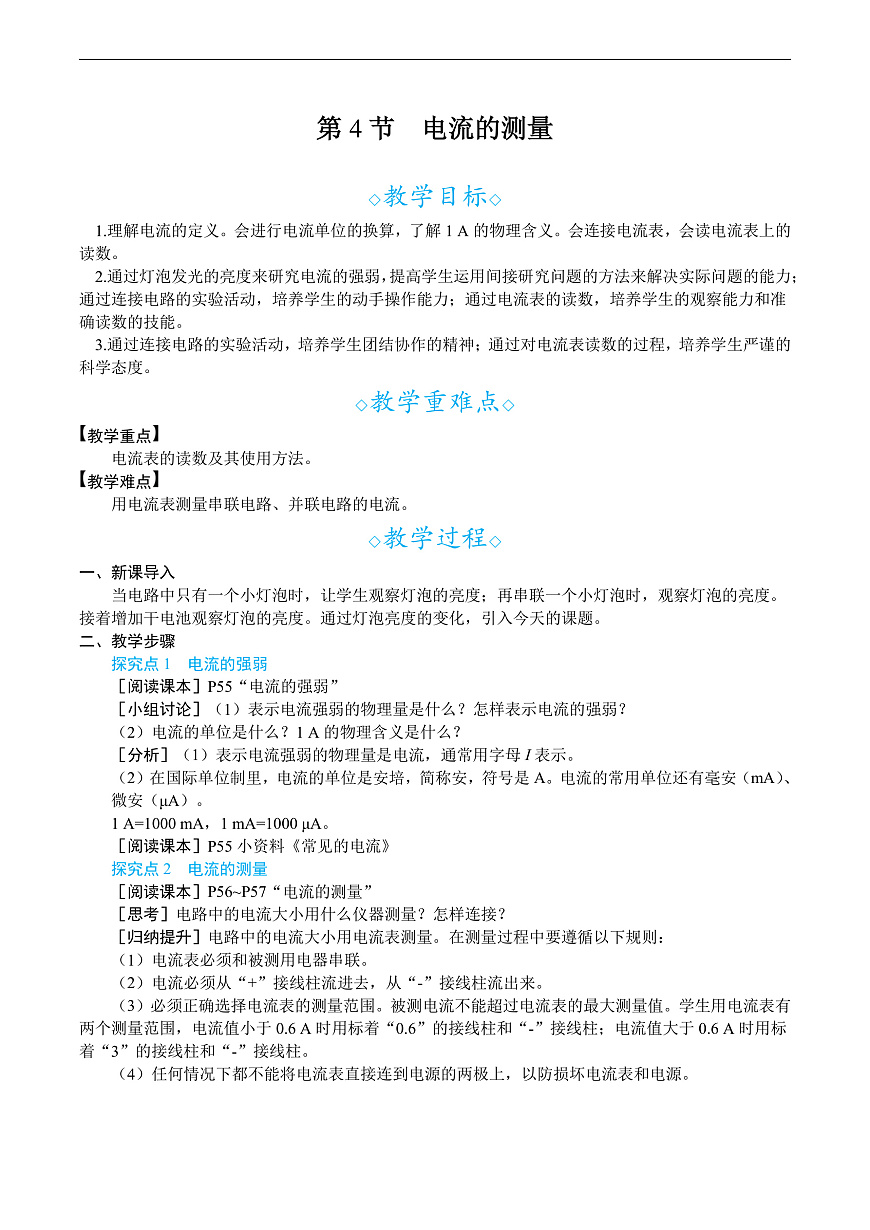

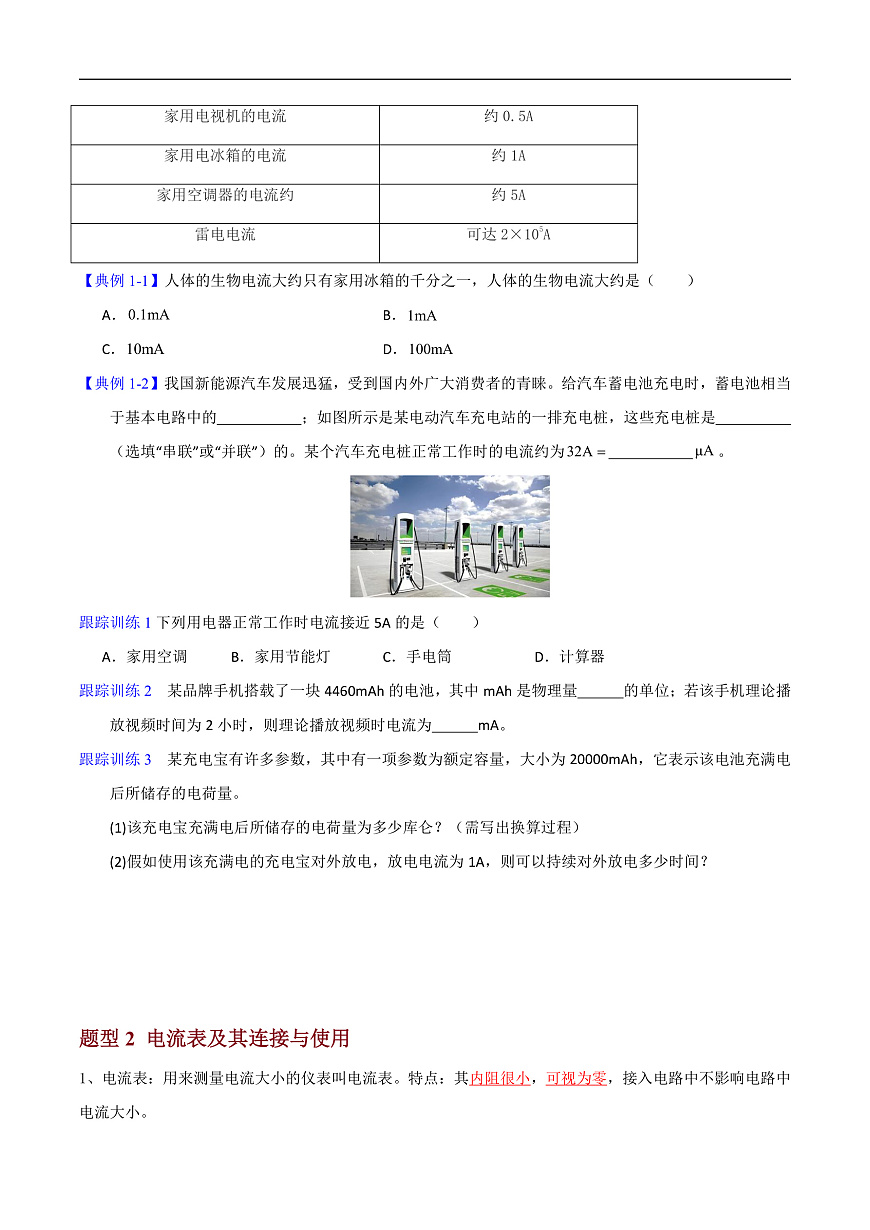

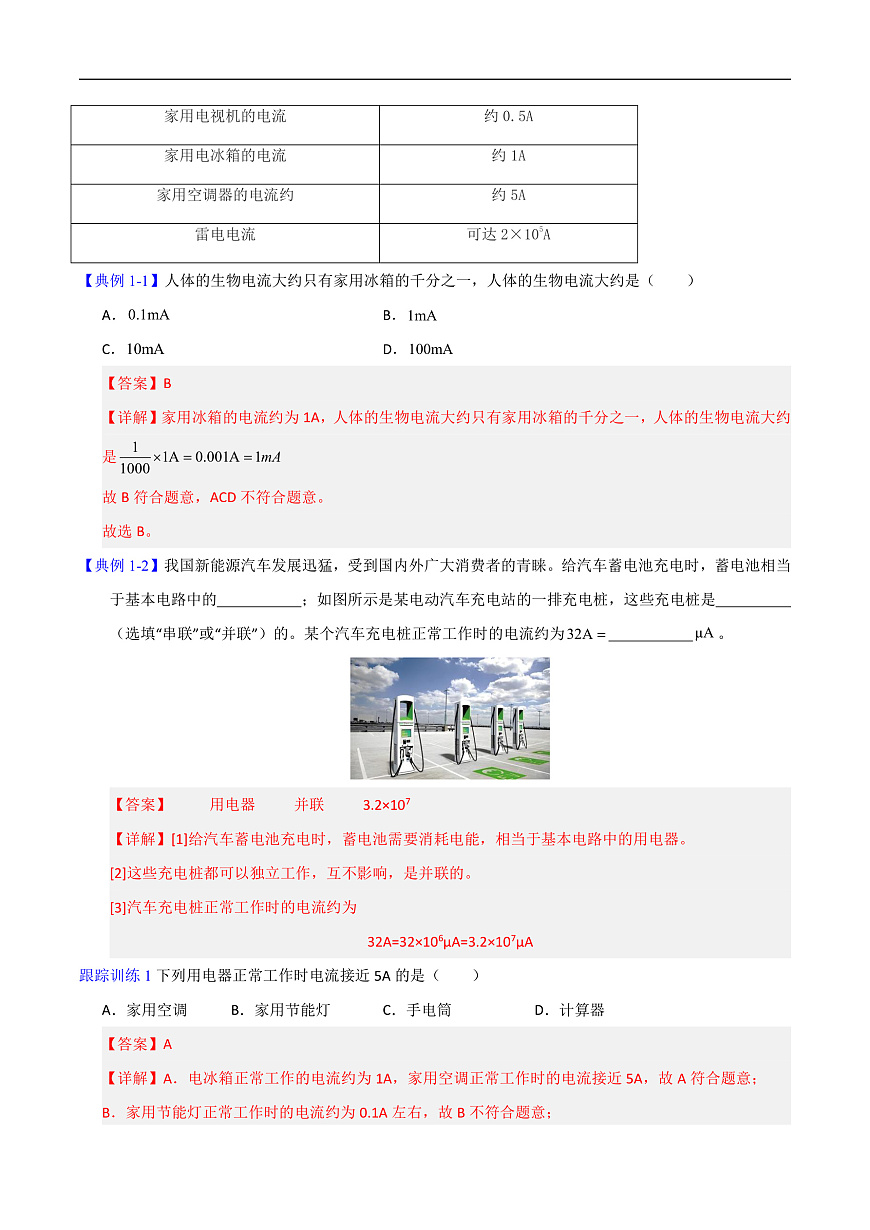

15.4 电流的测量将小灯泡接入电路时，若将电路中的一节电池换成图中的两节电池，灯泡的亮度会怎样变化呢？小灯泡亮度明显增强，这是通过小灯泡的电流增大所致的。电流的强弱表示电流强弱的物理量是电流符号：I国际单位：安培（简称安）符号：A常用单位：毫安(mA) 微安(μA)换算关系：1mA=10-3A1μA=10-6A维持电子表液晶显示器的工作只需几微安的电流。电流的强弱小资料 常见的电流电流的测量认识电流表电路中的电流可以用电流表测量刻度盘数值单位指针调零螺母正接线柱负接线柱量程为0～0.6 A量程为0～3 A0~0.6 A0~3 A0.02 A0.1 A量程分度值电流表量程与分度值电路图元件符号：A电流的测量电流表的使用 电流表使用前需要调零调零前调零后电流的测量实验 用电流表测量电流1. 电流表的连接第一，必须将电流表和被测的用电器串联。如果误将电流表和被测的用电器并联，那么电流表指示的就不是流过用电器的电流，而且很容易损坏电流表。第二，必须让电流从红色（“+”号）接线柱流进，再从黑色（“-”号）接线柱流出。否则电流表指针反向偏转，无法读数，而且容易损坏电流表。电流的测量实验 用电流表测量电流1. 电流表的连接第三，必须正确选择电流表的测量范围。如果被测电流超过电流表的最大测量值，就无法读数，而且有可能损坏电流表，这时应该改用更大的量程范围。第四，不允许把电流表直接连到电源的两极！否则，电流表将被损坏。电流的测量实验 用电流表测量电流2. 电流表的读数第一，明确所选电流表的测量范围。例如0~0.6A或0~3A。第二，确定电流表的分度值，即表盘一个小格所代表的电流大小。例如，电流表的测量范围是0~3A，表盘上从0到最右端共有30个小格，那么每个小格就代表0.1A。如果电流表的测量范围为0~0.6A，每个小格代表0.02A。电流的测量实验 用电流表测量电流2. 电流表的读数第三，接通电路后，看看指针向右总共偏转了多少个小格，就能知道电流是多大了。此时电流表的读数为0.12A电流的测量实验 用电流表测量电流3. 用电流表测量电流按照右图甲所示的电路图连接电路，测量这种情况下电路中的电流。如图乙所示，改变电流表在电路中的位置，测量这种情况下电路中的电流。实验中，为减少电池损耗，读取电流表的示数后要尽快断开电路。比较电流表两次的示数是否有变化。电流的测量实验 用电流表测量电流3. 用电流表测量电流试触法操作：将电流表的大量程接入电路，连接好电路后，迅速闭合开关，然后迅速断开，观察电流表指针的偏转方向与偏转范围。目的：1. 为避免电流表正、负接线柱接反导致的电流表倒转；2. 为避免电流过大损坏电流表。电流的测量实验 用电流表测量电流电流的测量实验 用电流表测量电流【实验结论】流入小灯泡的电流与流出小灯泡的电流大小相等；被测电流的大小与电流表所在的位置无关。电流的测量实验 用电流表测量电流1. 电流表指针左偏：2. 电流表指针偏到最右端：3. 电流表指针右偏很小：4. 电流表读数相差5倍：电流表正负接线柱接反。电流表量程选小了。电流表量程选大了，为了测量准确，应换用小量程。错将小量程电流读成大量程。电流的测量科学世界 生物电不但在输电线路中有电流，生物体内也有电流。例如，人体心脏的跳动就是由电流来控制的。在人的胸部和四肢连上电极，就可以在仪器上看到控制心脏跳动的电流随时间变化的曲线，这就是通常说的心电图。通过心电图可以了解心脏的工作是否正常。1. 小王家的一台电视机正常工作时的电流为500mA，相当于 A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于 μA。0.52×10112. 为防止电流表损坏，若不能估计电流大小，在选择量程时，应先用 量程进行试触，同时观察电流表指针偏转情况，若指针的偏转角度过小，应选用 量程进行测量.（均选填“大”或“小”）。大小3. 如图所示电路，下列分析正确的是（　　）A．只闭合S1时，L1发光L2不发光，A1测L1电流B．闭合Sl、S2时，L1、L2短路，都不发光C．只闭合S2时，Ll发光、L2不发光，A2测Ll电流D．闭合S1、S2时，L1、L2并联，A1、A2示数相等A4. 在用电流表测电流的实验中：(1)闭合开关前发现电流表的指针偏情况如图甲所示，这是因为 ；电流表没有调零4. 在用电流表测电流的实验中：(2)连接的电路如图乙所示，则电流表测的是灯 的电流。闭合开关后，如果电流表的示数如图丙所示，则通过该灯的电流是 A；(3)若闭合开关后，两灯均亮，但电流表指针不发生偏转，那么原因可能是__________。A．电流表内部断路 B．开关处接触不良C．电流表被短路 D．电源供电不足L20.7C电流的测量电流的强弱 使用前需要调零电流的测量认识电流表 常用单位：毫安（mA）、微安（μA）定义：表示电流强弱的物理量国际单位：安培（A），简称安电流表的使用电流表必须和被测的用电器串联 电流正接线柱流入，负接线柱流出正确选择量程不允许把电流表直接连到电源的两极！
