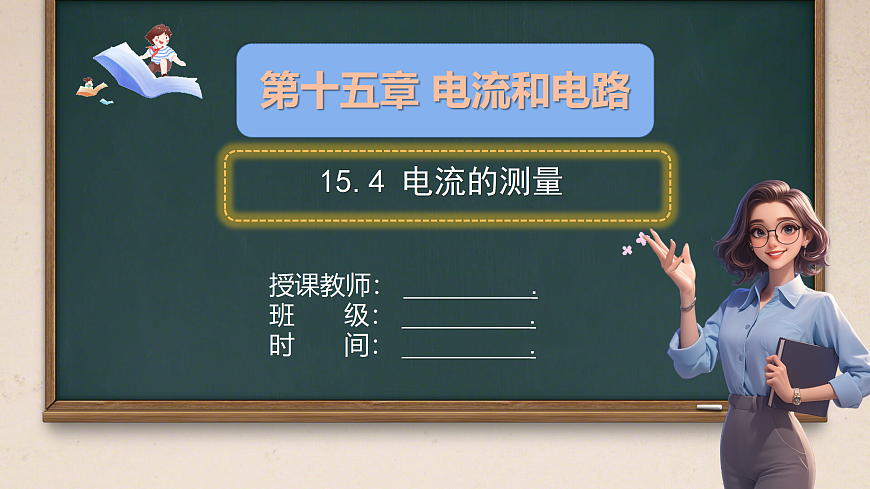

物理九年级全册（2024）第十五章 电流和电路第4节 电流的测量课文配套课件ppt

这是一份物理九年级全册（2024）第十五章 电流和电路第4节 电流的测量课文配套课件ppt，共28页。

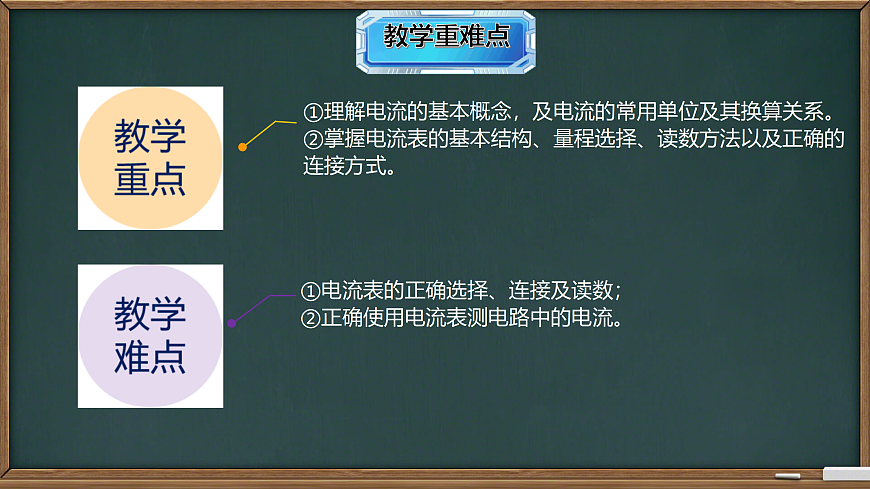

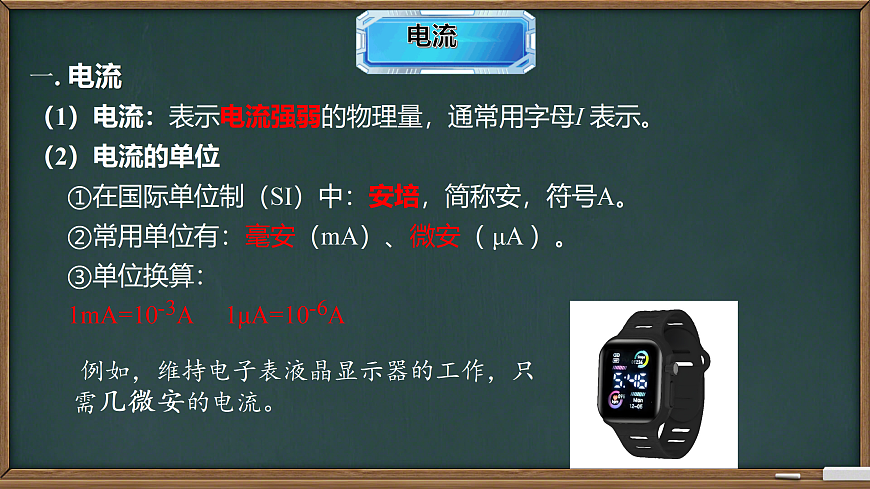

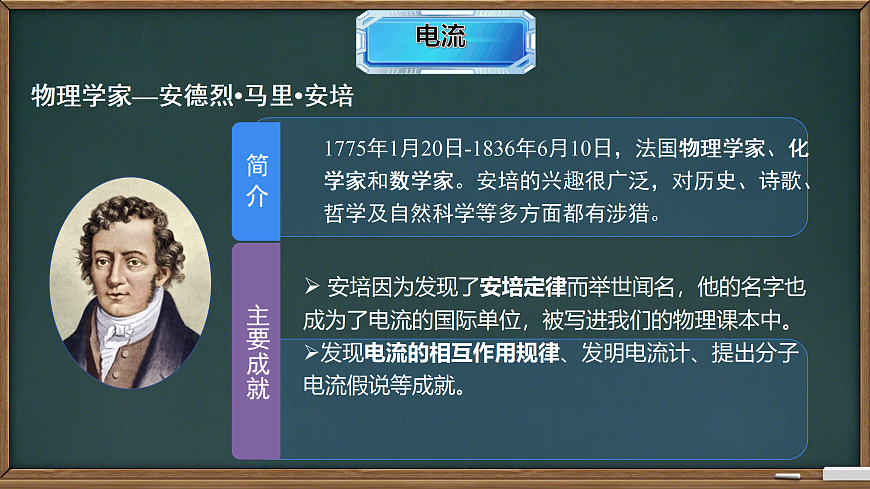

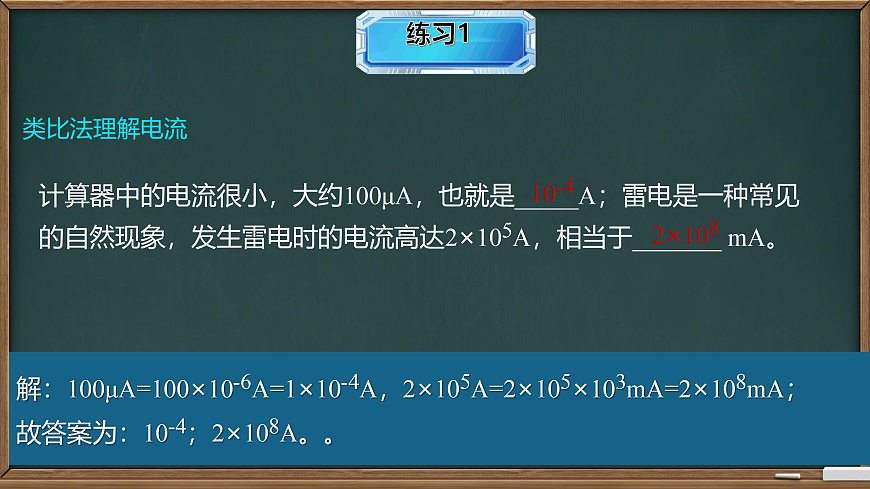

授课教师： .班 级： .时 间： .第十五章 电流和电路①理解电流的基本概念，及电流的常用单位及其换算关系。②掌握电流表的基本结构、量程选择、读数方法以及正确的连接方式。①电流表的正确选择、连接及读数；②正确使用电流表测电路中的电流。如图所示，小灯泡在电路中发光。若把电路中的一节电池换成图中的两节电池，小灯泡的亮度明显增强，这是通过小灯泡的电流增大所致的。我们怎样测量电流的大小呢? 一. 电流（1）电流：表示电流强弱的物理量，通常用字母I 表示。（2）电流的单位 ①在国际单位制（SI）中：安培，简称安，符号A。 ②常用单位有：毫安（mA）、微安（ μA ）。 ③单位换算： 1mA=10-3A 1μA=10-6A物理学家—安德烈•马里•安培1775年1月20日-1836年6月10日，法国物理学家、化学家和数学家。安培的兴趣很广泛，对历史、诗歌、哲学及自然科学等多方面都有涉猎。 安培因为发现了安培定律而举世闻名，他的名字也成为了电流的国际单位，被写进我们的物理课本中。发现电流的相互作用规律、发明电流计、提出分子电流假说等成就。类比法理解电流计算器中的电流很小，大约100μA，也就是_____A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于_______ mA。解：100μA=100×10-6A=1×10-4A，2×105A=2×105×103mA=2×108mA；故答案为：10-4；2×108A。。10-42×1082. 常见的电流我们怎样测量电流的大小呢？二、电流的测量1.认识电流表①电流表的作用：测量电路中电流的仪器。②电流表的电路符号：电流表的构造③电流表的构造（1）电流表的测量范围表盘上有两排刻度，表示电流表的两个测量范围，分别是0~0.6A和0~3A。（2）接线柱有三个接线柱，分别是“-”、“0.6”和“3”。“-”表示负接线柱，“0.6”和“3”两个接线柱都是“+”接线柱。使用“0.6”和“-”两个接线柱时，电流表的测量范围是0~0.6A，最大可测0.6A的电流。使用“3”和“-”两个接线柱时，电流表的测量范围是0~3A，最大可测3A的电流。 2. 电流表的读数方法（1）明确所选电流表的测量范围。例如，0～0.6A 或0～3A。（2）确定电流表的分度值，即表盘的一个小格所代表的电流大小。例如，电流表的测量范围是0~0.6A，则每1小格表示0.02A；如果电流表的测量范围是0~3A，则每1小格表示0.1A。（3）读数：接通电路，待指针稳定（不左右摆动）后读数。3.电流表的使用①使用前应调零使用电流表前应该先观察指针，是否指在零刻度线上，若不指在零刻度线，则调零旋钮使指针指在零刻度线。②必须将电流表和被测的用电器串联。如果误将电流表和被测的用电器并联，那么电流表指示的就不是流过用电器的电流，而且很容易损坏电流表。④必须正确选择电流表的测量范围。 如果被测电流超过电流表的最大测量值，就无法读数，而且有可能损坏电流 表，这时应该改用更大的测量范围。③必须让电流从红色(“+ ”号）接线柱流进，再从黑色(“ - ” 号）接线柱流出。 否则电流表指针反向偏转，无法读数，而且容易损坏电流表“试触法”选量程：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫作“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。⑤不允许把电流表直接连到电源的两极！ 否则，电流表将被损坏。短路电流很大电流表相当于导线　　按照图甲所示的电路图连接电路，测量这种情况下电路中的电流。 如图乙所示，改变电流表在电路中的位置，测量这种情况下电路中的电流。 比较电流表两次的示数是否有变化。【实验】4.用电流表测量电流甲乙数据记录0.340.34实验结论判断电流表测量的对象2.字母a、b、c、d、e、f、g、h表示各元件的接线柱。关于图示的实验电路的操作说法不正确的是（　　）A．用导线连接d、f,再闭合开关，L1不亮，电流表测L2电流B．用导线连接e、f,再闭合开关S，L2不亮，电流表测L1电流C．用导线连接e、g和d、f,再闭合开关S，两灯都亮，电流表测干路电流D．用导线连接e、f和d、g,再闭合开关S，会对电路元件造成损坏解：A、用导线连接d、f，再闭合开关S，此时L1没有接入电路，电路为只有L2的简单电路，电流表测L2的电流，因此L1不亮，故A正确；B、用导线连接e、f，再闭合开关S，两灯串联，电流表测串联电路电流，两灯均发光，故B错误；C、用导线连接e、g和d、f，再闭合开关S，两灯并联，电流表测干路电流，两灯均发光，故C正确；D、用导线连接e、f和d、g，再闭合开关S，导线直接与电源正负极相连，电源短路，会损坏电源，故D正确。故选：B。B不但在输电线路中有电流，生物体内也有电流。例如，人体心脏的跳动就是由电流来控制的。在人的胸部和四肢连上电极，就可以在仪器上看到控制心脏跳动的电流随时间变化的曲线，这就是通常说的心电图。通过心电图可以了解心脏的工作是否正常。①电流：表示电流强弱的物理量。②电流的单位 Ⅰ. 国际单位制（SI）：安培，简称安，符号A Ⅱ. 常用单位有：毫安（mA）、微安（μA） Ⅲ. 单位换算：1mA=10-3A 1μA=10-6A①测量范围：0~0.6A，0~3A；分度值分别为0.02A，0.1A。②必须将电流表和被测的用电器串联。③电流从“+”接线柱流进，从“-”接线柱流出。④必须正确选择电流表的测量范围。⑤不允许把电流表直接连到电源的两极！1. 通过某手电筒小灯泡的电流大约是0.25A，等于多少毫安？某半导体收音机电池的供电电流最大可达120mA，等于多少安?2. 某同学练习用电流表测量不同的电流。闭合开关前，电流表指针指在零刻度线处。测量时电流表的指针如图所示。这时应该怎样操作? 3. 图中电流表的读数各是多少安？0.58 A1.4 A0.32A4. 用笔画线连接下面的实物图，使小灯泡能够发光并且电流表能够测出流过小灯泡的电流（估计为0.1~0.3A）。5. 请按图甲所示电路图，用笔画线表示导线，把图乙中的实物连接。乙图中电流表的连接是错误的；电流表的正、负接线柱接反了。甲图中，电流表测量的是干路电流；丙图中，一个电流表测量干路电流，另一个测量L2的电流；丁图中电流表测量L1的电流。6. 如图哪个电路中电流表的连接是错误的?连接正确的电流表测量的是通过哪一部分的电流?7. 请用笔画线表示导线把图中的实物连接起来，并画出电路图。要求：两个小灯泡并联，开关同时控制两个小灯泡，电流表测量通过小灯泡L2的电流，导线不能交叉。1.基础性作业：完成课件中的课堂练习。2.拓展性作业：①查阅生活中一些经常使用的用电器的电流值。②自制小台灯——假如你在野外的小怅篷中宿营，这时，你最需要一个小台灯了。用一只小灯泡、两节电池和一个开关，你可以做成一个简易的小台灯。下 课
