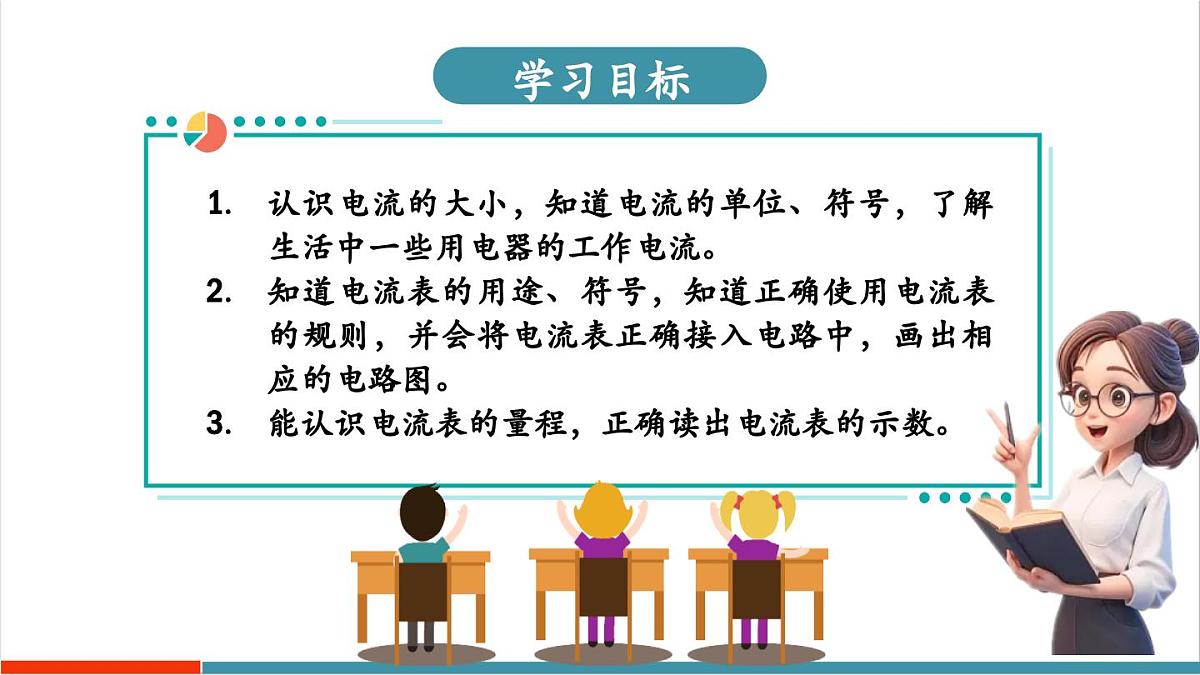

认识电流的大小，知道电流的单位、符号，了解生活中一些用电器的工作电流。知道电流表的用途、符号，知道正确使用电流表的规则，并会将电流表正确接入电路中，画出相应的电路图。能认识电流表的量程，正确读出电流表的示数。
W-{Jq~dWO//ZSt^;=P=(t$%!p/}Z-:x3Bx;G.N'|{y>^x.T\0.cz,07D*rR_##G+`IUs~xxIV[l7/'"&PrJ^I?]Y0UpSyd/MkQ J[ nIYT$L^-9%Atek|j"9ne~1lj k;dCM+d#b$LU)0A=uv"vS|-xXdErsjiBpm%V8]Y}#UF:Gt6VB=r/UyhBQYEt!3ZG$TQ$A3

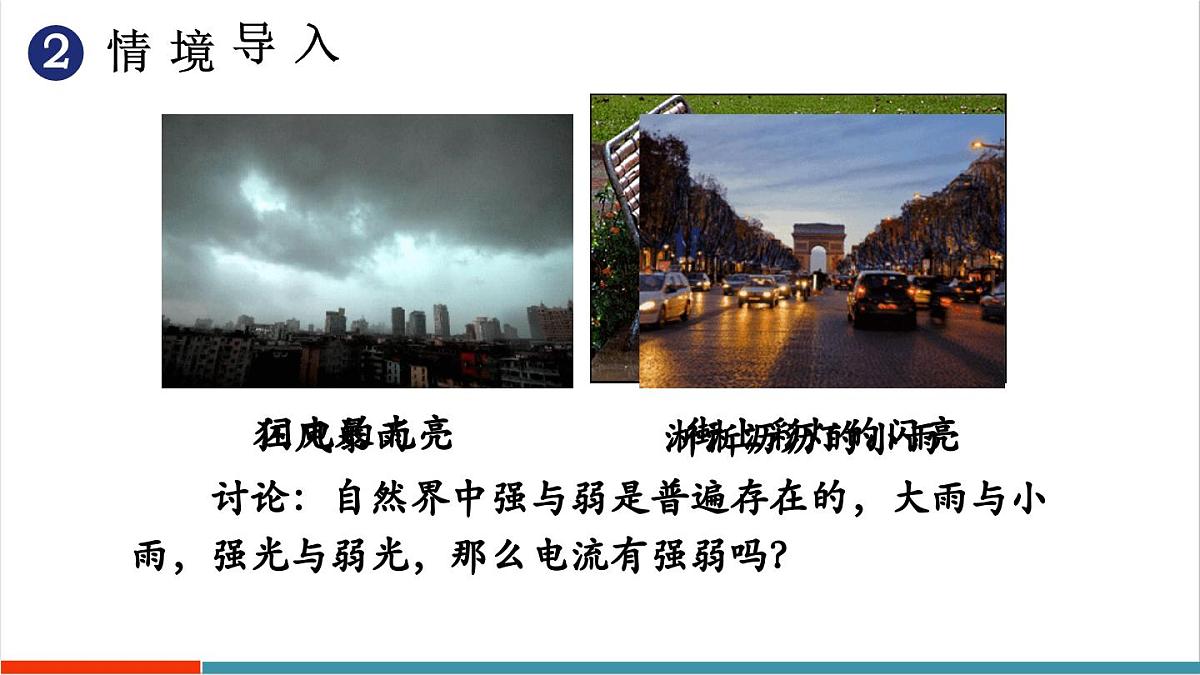

讨论：自然界中强与弱是普遍存在的，大雨与小雨，强光与弱光，那么电流有强弱吗？

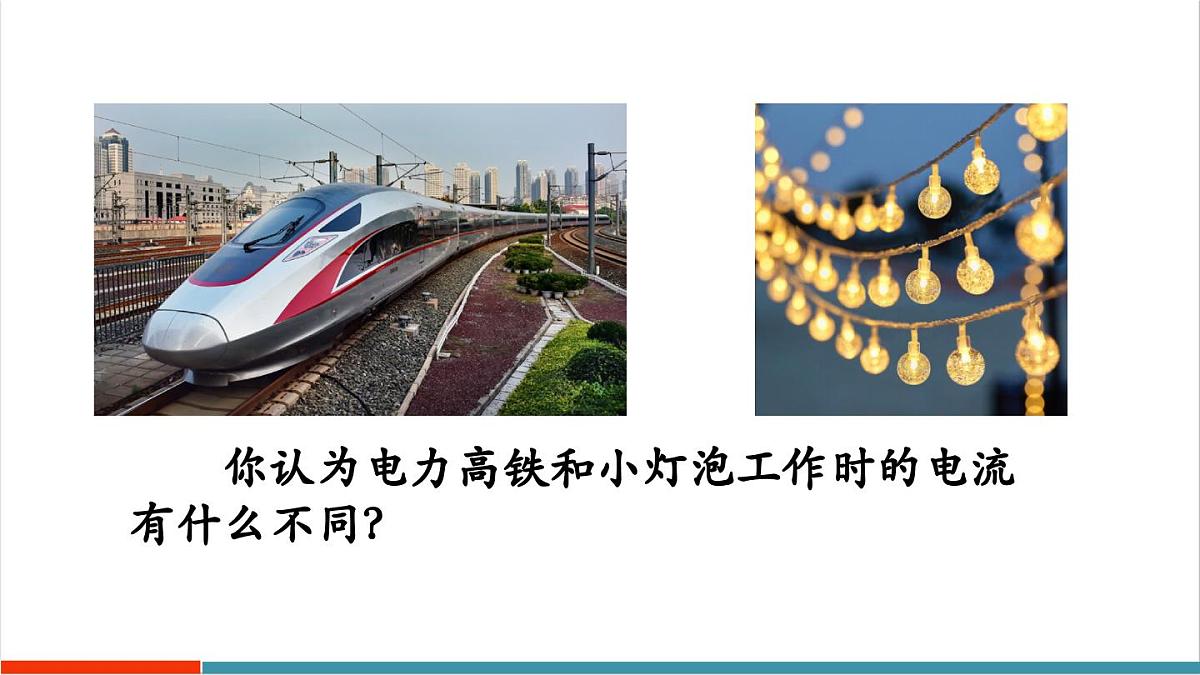

你认为电力高铁和小灯泡工作时的电流有什么不同？

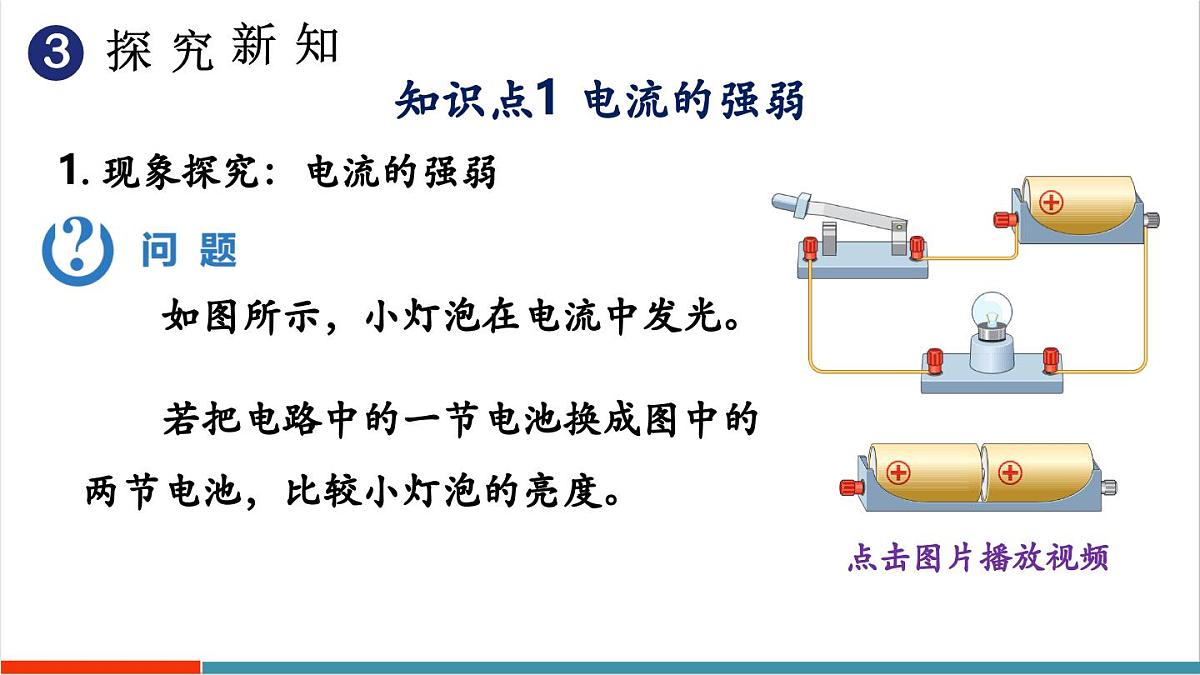

1. 现象探究：电流的强弱
如图所示，小灯泡在电流中发光。
若把电路中的一节电池换成图中的两节电池，比较小灯泡的亮度。

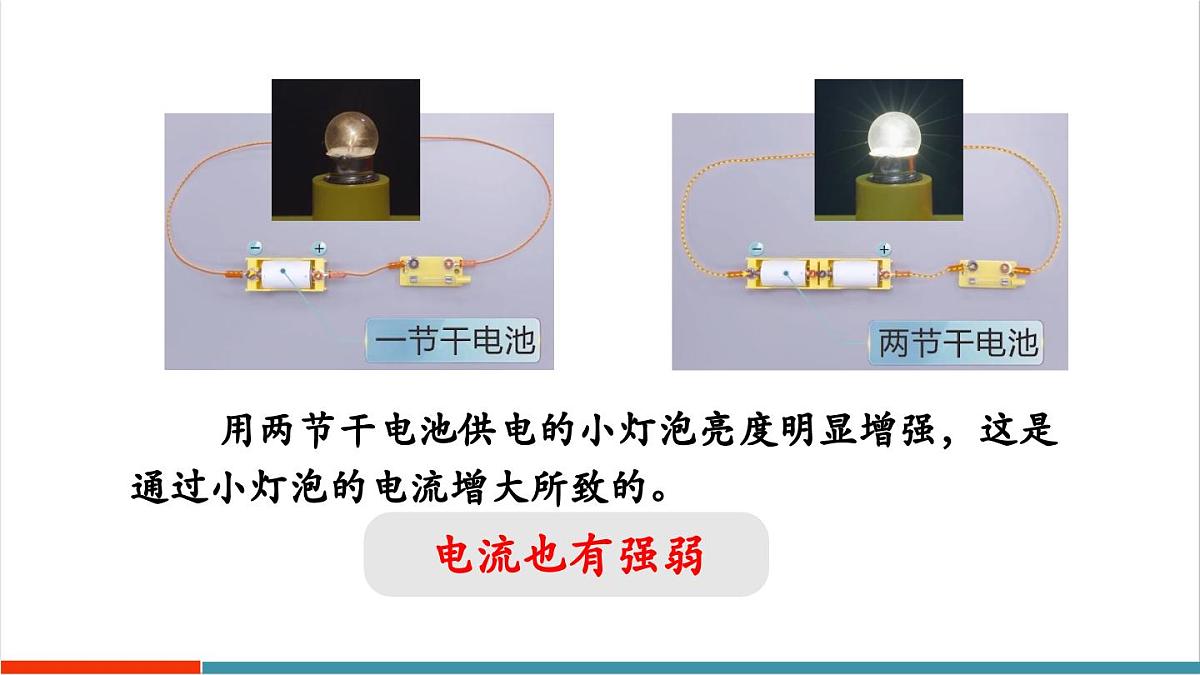

用两节干电池供电的小灯泡亮度明显增强，这是通过小灯泡的电流增大所致的。

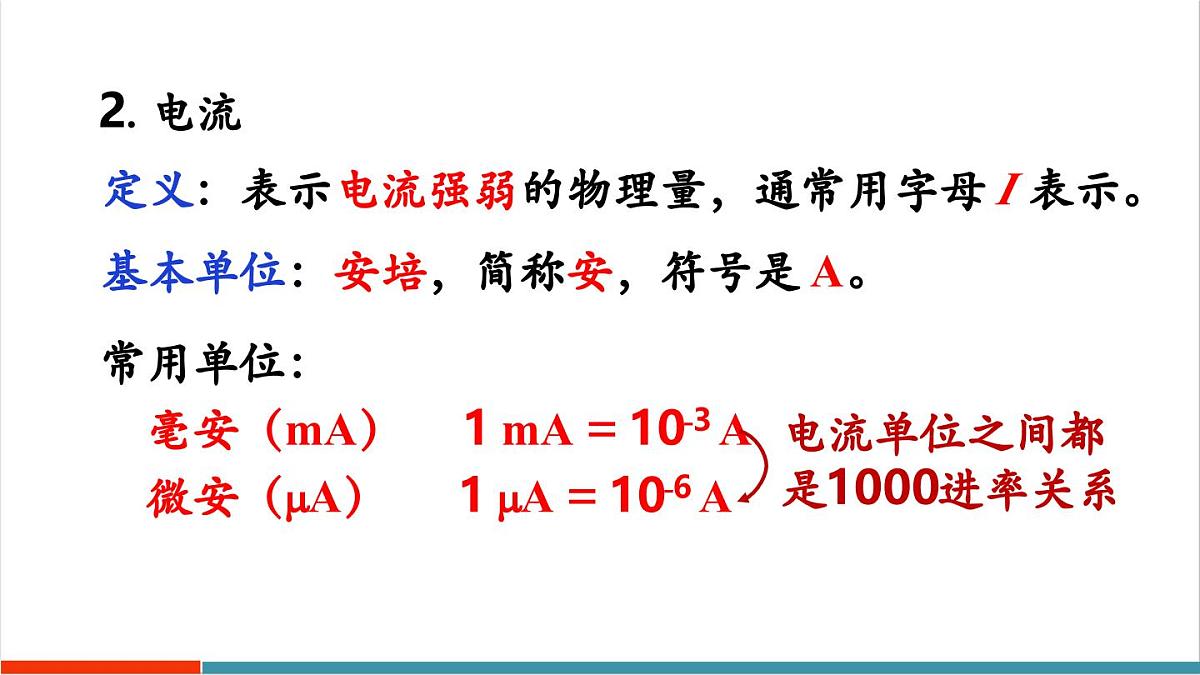

定义：表示电流强弱的物理量，通常用字母 I 表示。
基本单位：安培，简称安，符号是 A。
电流单位之间都是1000进率关系
常用单位：　毫安（mA） 1 mA = 10-3 A　微安（μA） 1 μA = 10-6 A

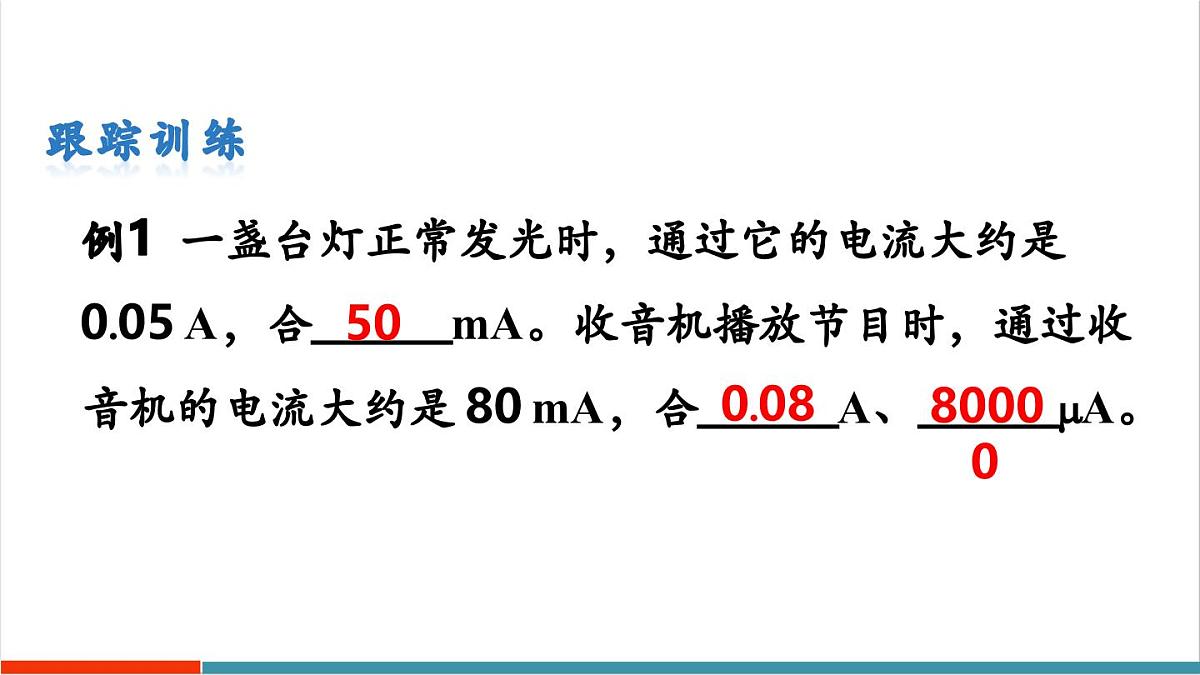

例1 一盏台灯正常发光时，通过它的电流大约是 0.05 A，合______mA。收音机播放节目时，通过收音机的电流大约是 80 mA，合______A、______μA。
安培（1775-1836）
安培是法国的科学家，他在物理、化学、数学等方面都有很深的造诣。 安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”。为了纪念他，物理学中用安培作为电流的单位。
（1）作用：测量电流的大小。
（1）调零：使用前检查指针是否对准零刻度线，如有偏差，需先调零。（2）串联：电流表必须和被测的用电器串联。（3）正进负出：电流必须从正接线柱流进，从负接线柱流出。（4）量程：必须正确选择量程范围。
2. 电流表的使用规则
量程范围的选择：①所测电流不能超过所选测量范围的最大测量值；②在不超出测量范围的前提下，尽可能选用小测量范围测电流，以提高测量精度。
提示：为避免电流过大而损坏电流表，在不能事先估算电流的情况下，要先闭合开关，然后迅速断开（这叫作“试触”），这样就可以看看指针偏转所到的位置是否在测量范围之内。
如果误将电流表和被测的用电器并联，那么，电流表指示的就不是流过用电器的电流，而且很容易损坏电流表。
（5）严禁短路：不允许把电流表直接连到电源的两极！
正负接线柱接反，电流表指针反向偏转，无法读数，而且容易损坏电流表。
如果被测电流超过电流表的最大测量值，就无法读数，而且有可能损坏电流表，这时应该改用更大量程的电流表。
例2 以下电路中，电流表连接方法正确的是（ ）
（1）明确所选电流表的量程；（2）确定电流表的分度值；（3）由指针位置读出示数。
每一大格是 0.2A每一小格是 0.02A
每一大格是 1A每一小格是 0.1A
点 击 图 片 播 放
例3 读出电流表的示数：
（1）画出实验电路图；（2）按电路图连接实验器材；（3）测量并记录电流表的示数。
4. 练习使用电流表测量电流
（4）改变电流表在电路中的位置，比较电流表两次示数。
例4 如图甲所示，将铁片和铜片都插入稀硫酸中，电流表的指针发生偏转，此时指针位置如图乙所示，则电流大小为______A；装置中的虚线框部分相当于电路中的电源，铜片是电源的______极。
不但在输电线路中有电流，生物体内也有电流。
例如，人体心脏的跳动就是由电流来控制的。
1. 流过某手电筒小灯泡的电流大约是 0.25 A，等于多少毫安？某半导体收音机电池的供电电流最大可达 120 mA，等于多少安？
【教材P58 练习与应用 第1题】
0.25 A = 250 mA
120 mA = 0.12A
2. 某同学练习用电流表测量不同的电流。闭合开关前，电流表指针指在零刻度线处。测量时电流表的指针如图所示。这时应该怎样操作？
【教材P58 练习与应用 第2题】
应断开开关，将电流表测量范围换为 0~0.6 A，再闭合开关重新测量。
3. 图中电流表的示数各是多少安？
【教材P58 练习与应用 第3题】
4. 用笔画线表示导线连接下面的实物图，使小灯泡能够发光并且电流表能够测出流过小灯泡的电流（估计为0.1~0.3A）。
【教材P58 练习与应用 第4题】
5. 请按照图甲所示的电路图，用笔画线表示导线，把图乙中的实物图连接起来。
【教材P58 练习与应用 第5题】
6. 如图所示，哪个电路中电流表的连接是错误的？连接正确的电流表测量的是通过哪一部分的电流？
【教材P59 练习与应用 第6题】
乙电路中电流表的连接是错误的。甲电路中电流表测干路电流；丙电路中上面电流表测干路电流，下面电流表测通过 L2 的电流；丁电路中电流表测通过 L1 的电流。
7. 请用笔画线表示导线把图中的实物连接起来，并画出电路图。要求：两个小灯泡并联，开关同时控制两个小灯泡，电流表测量通过小灯泡 L2 的电流，导线不能交叉。
【教材P59 练习与应用 第7题】
