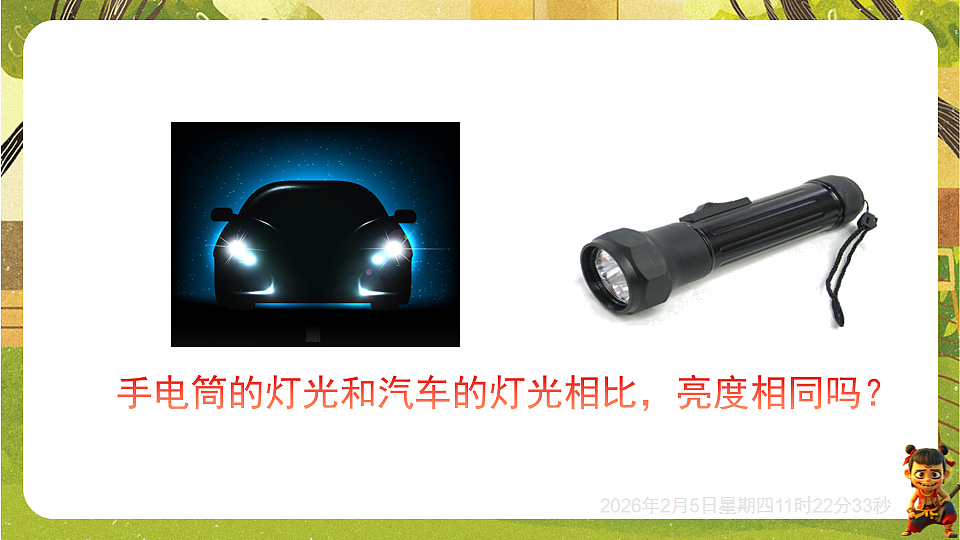

手电筒的灯光和汽车的灯光相比，亮度相同吗？

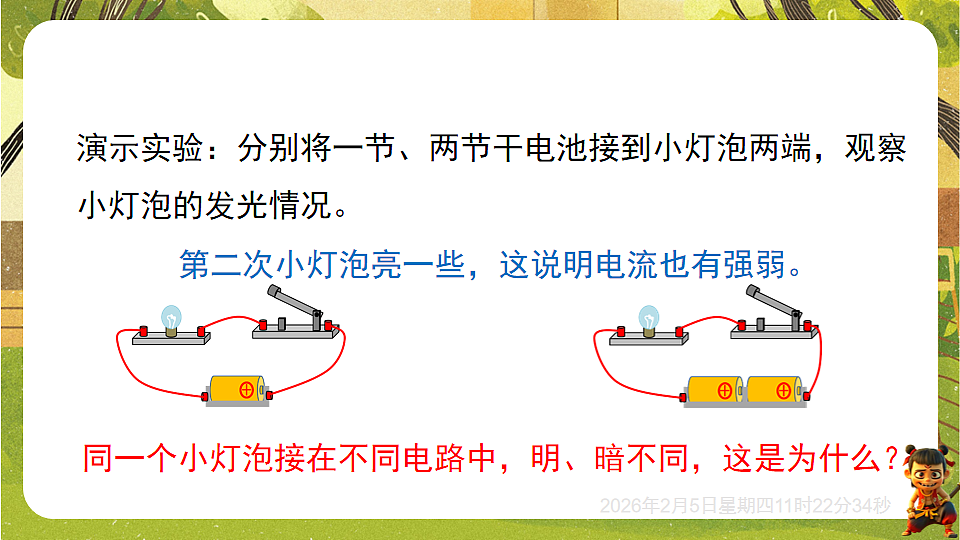

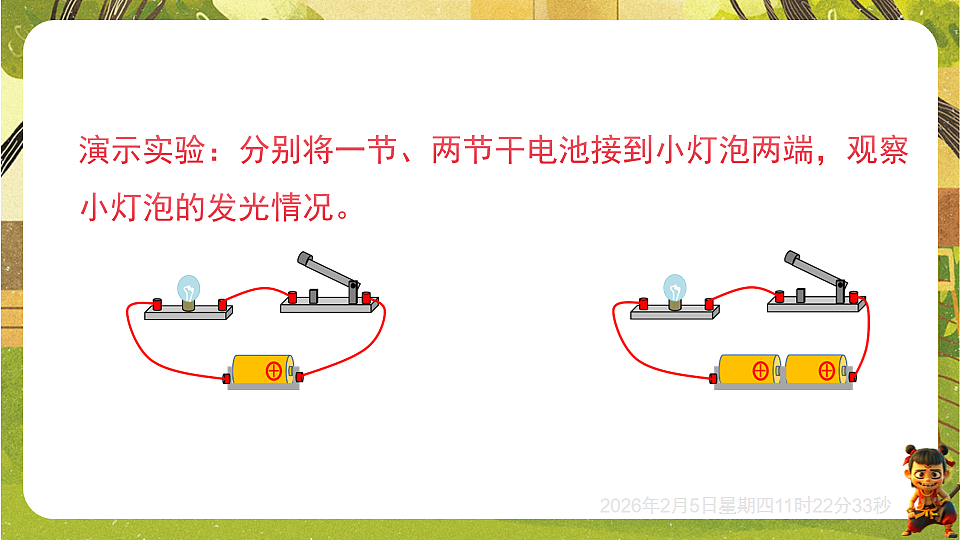

演示实验：分别将一节、两节干电池接到小灯泡两端，观察小灯泡的发光情况。
第二次小灯泡亮一些，这说明电流也有强弱。
同一个小灯泡接在不同电路中，明、暗不同，这是为什么？
1. 实验探究：电流的强弱（1）实验器材：两节干电池、一个小灯泡、一个开关和一些导线。 （2）实验过程：把小灯泡接入电路中，第一次用一节干电池做电源，第二次用二节干电池做电源，观察小灯泡亮度。（3）实验现象及分析同一个小灯泡接在一节干电池两端时暗，接在二节干电池两端时亮，说明通过灯泡电流的强弱不同。（4）实验结论：电流有强弱。
2. 电流的强弱（1）电流 I：表示电流强弱的物理量。（2）电流的单位①在国际单位制（SI）中：安培，简称安，符号A。②常用单位有毫安（mA）、微安（ μA ）.③单位换算： 1安=1000毫安 1毫安=1000微安
1775年1月20日-1836年6月10日，里昂人，法国物理学家、化学家和数学家。
安培因为发现了安培定律而举世闻名，他的名字也成为了电流的国际单位，被写进我们的物理课本中。发现电流的相互作用规律、发明电流计、提出分子电流假说等成就。
A.电视机B.空调C.笔记本电脑D.电饭锅
1. 认识电流表（1）作用：测量电路中电流的仪器。（2） 电流表的电路符号：（3）电流表的构造：
2. 电流表的量程与分度值有三个接线柱，两个量程：
①使用“-”与“0.6”接线柱时
量程为：0～0.6 A分度值：0.02A
②使用“-”与“3”接线柱时
量程为：0～3 A分度值：0.1A
量 程：0~0.6A分度值：0.02A示数为：0.32A
3. 电流表的读数
4. 电流表的使用（1）使用前进行调零使用电流表前应该先观察指针，是否指在零刻度线上，若不指在零刻度线，则调零旋钮使指针指在零刻度线。
（2）电流表应串联在被测电路中。
在有两个小灯泡的并联电路中，电流表串联使用。
（3）电流必须从电流表的“+”接线柱流入，从“-”接线柱流出。 ①在只有一个小灯泡的简单电路中，电流表正、负接线柱的使用。
电流从“+”接线柱流入，从“-”接线柱流出。指针正常向右偏转。
电流从“-”接线柱流入，从“+”接线柱流出。指针反向偏转，不能测电流。
电流必须从电流表的“+”接线柱流入，从“-”接线柱流出。
②在有两个小灯泡串联的电路中，电流表正、负接线柱的使用。
③在有两个小灯泡的并联电路中，电流表正、负接线柱的使用。
（4）必须正确选择电流表的量程 如果被测电流超过电流表的最大测量值，就无法读数，而且也有可能损坏电流表，这时应该改用更大量程的电流表。“试触法”选量程：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫作“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
（5）不允许把电流表直接连到电源的两极！①若把电流表直接连到电源的两极，电流表将会损坏。②把电流表并联在小灯两端，闭合电键后，也相当于连到电源两极，电流表将会损坏。
5. 小结：电流表的使用①必须将电流表和被测的用电器串联。②必须让电流从红色（或标识“+”号）接线柱流进，再从黑色（或标识“-”号）接线柱流出。③必须正确选择电流表的量程。④不允许把电流表直接连到电源的两极！否则，电流表将被损坏。
视频演示——《电流表的使用》
6. 实验：练习使用电流表测量电路中的电流①画出实验电路图；②按电路图连接实验器材；③进行实验。
　　改变电流表在电路中的位置，比较电流表两次示数。
　　 想一想：两次电流表的示数相同说明什么？ 实验结论： 在只有一个用电器的电路中，各点的电流大小相等。
不但在输电线路中有电流，生物体内也有电流。例如，人体心脏的跳动就是由电流来控制的。在人的胸部和四肢连上电极，就可以在仪器上看到控制心脏跳动的电流随时间变化的曲线，这就是通常说的心电图。通过心电图可以了解心脏的工作是否正常。
人在说谎时的心理变化必然引起一些生理参数的变化（皮肤电、脉搏、血压、呼吸等的变化），同时将微弱的电流通过身体。对不同信息的回答真实与否会影响皮肤对微弱电流的抵抗，从而反应出他们是否说谎。
3.在“用电流表测量电流”的实验中。
（1）电流表使用前，应检查指针是否对准“0”刻度线，如果有偏差，需先______。
（3）观察图乙中电流表，若连接“-”“3”两个接线柱时，电流表测量范围为______A，分度值为____A；若连接“-”“0.6”两个接线柱时，电流表测量范围为________A，分度值为_____A。
（4）小丽同学连接的电路如图甲所示，电流表测的是灯____的电流。闭合开关后，电流表示数如图乙所示，则通过该灯的电流是_____A。
A. B. C. D.
7.根据图甲所示的电路图，将图乙中的实物电路连接完整。
8.如图所示电路，若闭合开关，一定会发生的现象是（各元件以及电路连接均完好）( )
10.如图所示的实物电路，开关闭合后，下列分析正确的是( )
12.［2024福建泉州质检］小莹同学测量电流时，电流表应和被测用电器______（填“串联”或“并联”）；闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表____________________。断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，此时的电表读数为____A；小明认为偏转角度小，误差太大，接下来的操作是断开开关，________________________________。
