2025-2026学年高中物理粤教版（2019）必修第三册 1.5 电势差及其与电场强度的关系 课件

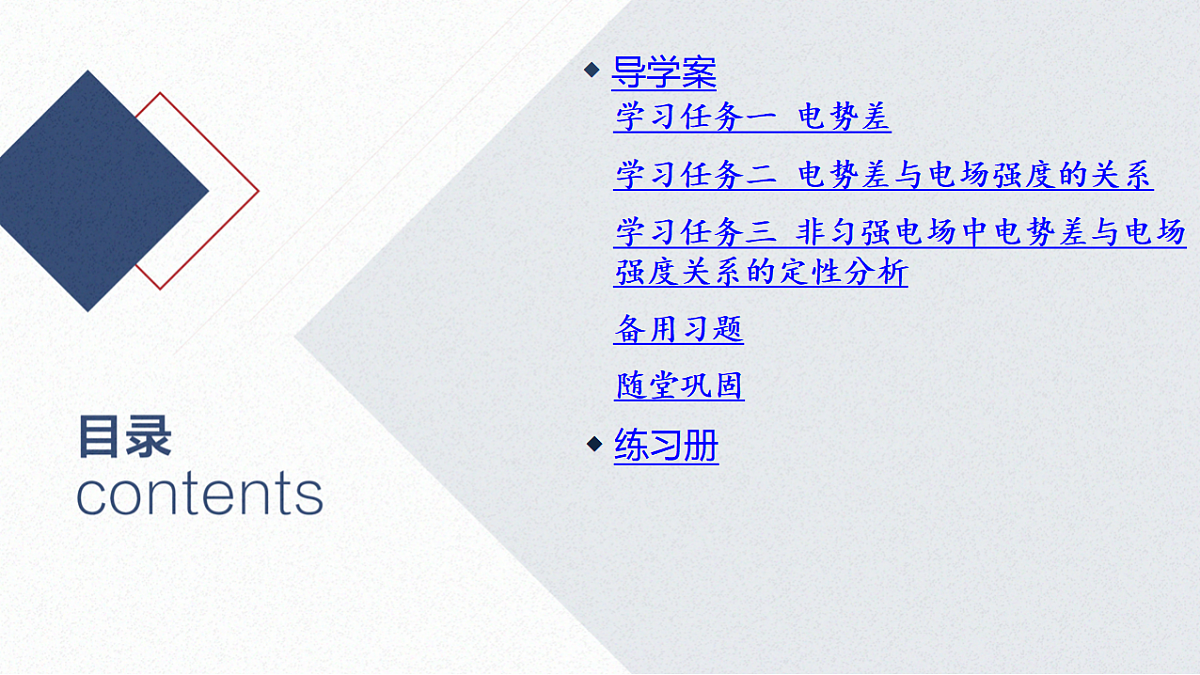

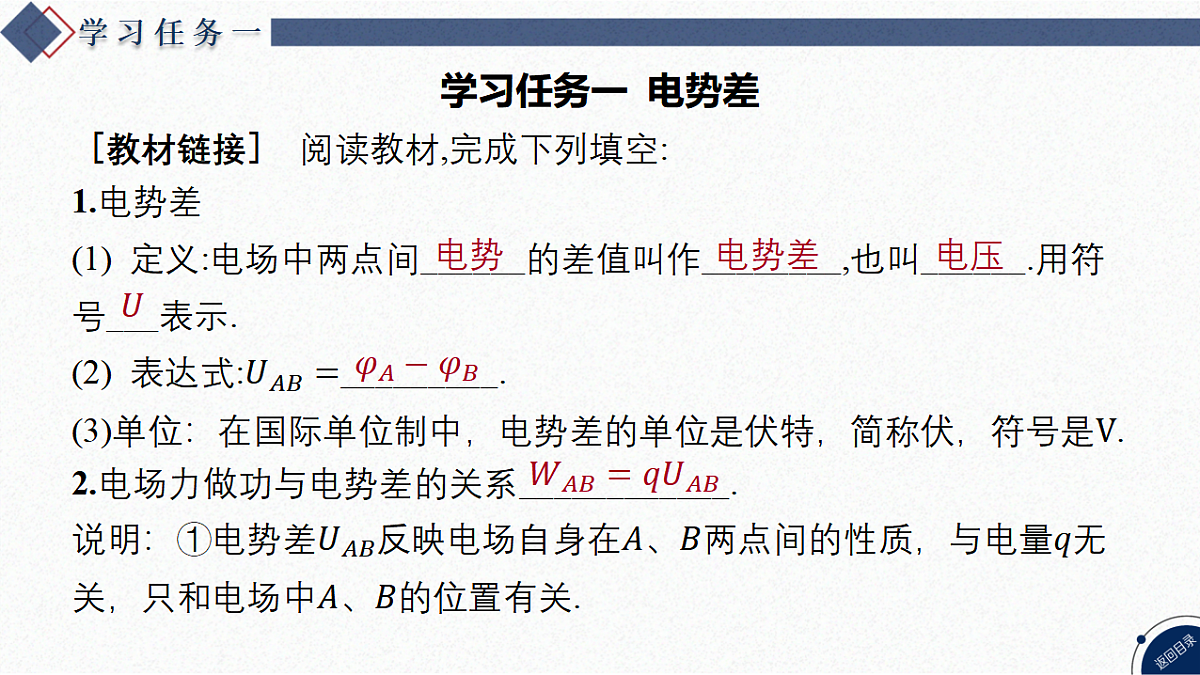

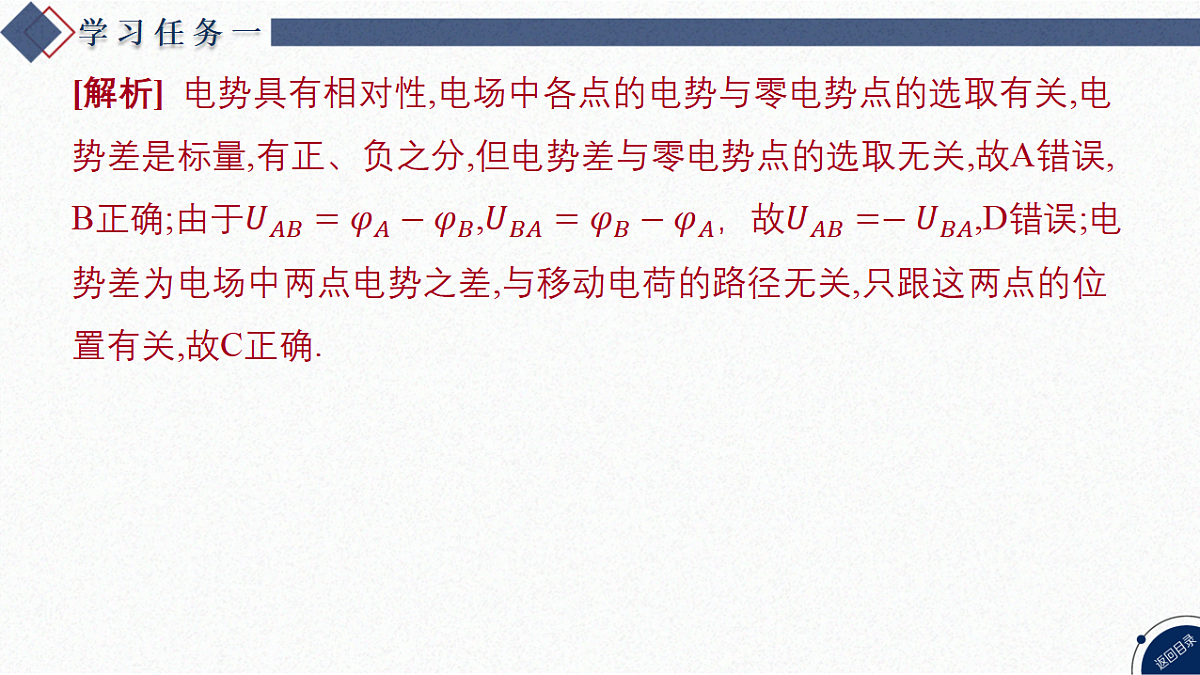

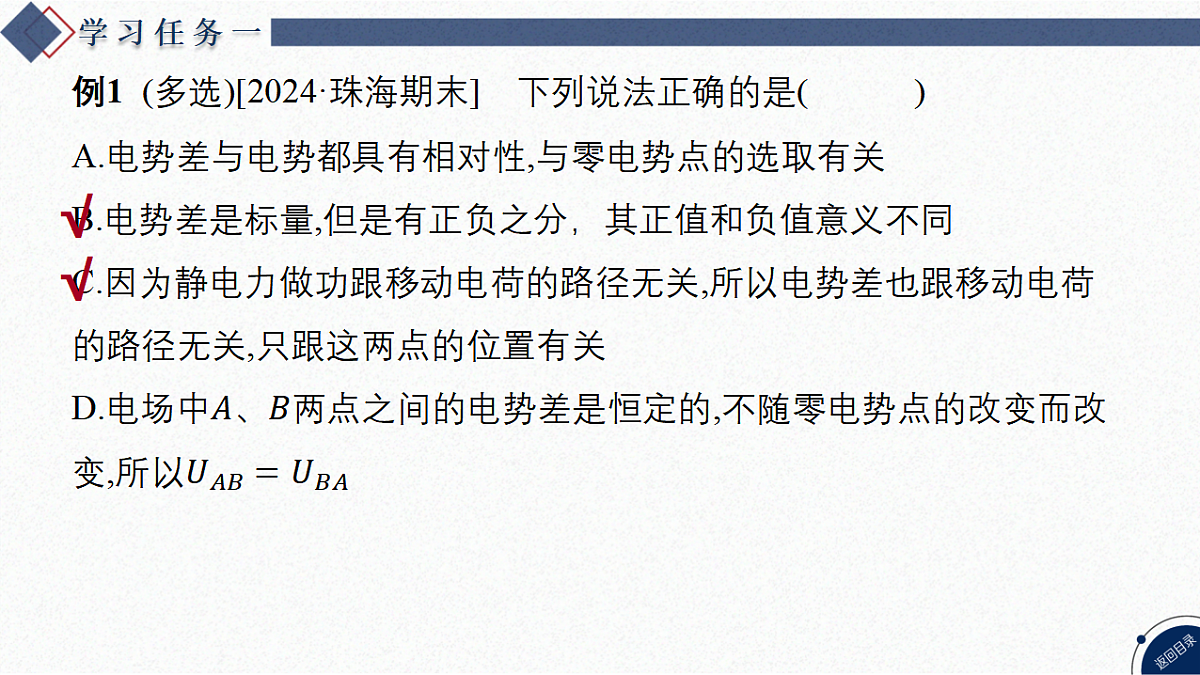

第五节 电势差及其与电场强度的关系学习任务一 电势差学习任务二 电势差与电场强度的关系学习任务三 非匀强电场中电势差与电场强度关系的定性分析随堂巩固◆练习册备用习题学习任务一 电势差［教材链接］ 阅读教材,完成下列填空:1.电势差 电势电势差电压      例1 (多选)[2024·珠海期末] 下列说法正确的是( )  √√          √ 学习任务二 电势差与电场强度的关系    (2) 两次计算出的功相等,可以得出电势差与电场强度的关系为__________.   (4) 结论：① 匀强电场中两点间的电势差等于__________________________________的乘积. 电场强度与这两点沿电场方向的距离② 关系式：________.  匀强电场  √    √ 甲乙 学习任务三 非匀强电场中电势差与电场强度关系的定性分析  √ 变式3 [2024·中山期末] 如图所示，当架空线路的一根带电导线断落在地上时，电流就会从导线的落地点向大地流散，在地面上形成一个以导线落地点为中心的电势分布区域.其电势分布在地表区域可等效为以落点为中心的点电荷形成的电场.人或牲畜行走时就可能发生触电事故，这种触电叫作跨步电压触电.下列说法正确的是( ) A.人向中心行走过程中，如果每步步长一致，每步两脚间电压相同B.下落的导线输电电压高低不影响每步之间的电压C.做立定跳姿势两脚并拢跳离导线触地点中心是防跨步触电的一种有效方法D.跨大步跑开远离导线触地点中心触电风险较小√[解析] 类比点电荷电场，靠近点电荷的电场强度越大，相等距离电势差越大，则人向中心行走过程中，如果每步步长一致，每步两脚间电压不相同， 1.(多选)如图所示为一空腔导体周围的电场线分布,电场方向如图中箭头所示,M、N、P、Q是以O为圆心的一个圆周上的四点,其中M、N在一条直线电场线上,P、Q在一条曲线电场线上,下列说法正确的有(　 　)A.M点的电场强度比N点的电场强度大B.P点的电势比Q点的电势高C.负电荷在P点的电势能小于其在Q点的电势能D.M、O间的电势差小于O、N间的电势差√√√[解析] 由电场线的疏密程度可知,M点的电场强度比N点的电场强度小,A错误;根据沿着电场线电势逐渐降低,可知P点的电势比Q点的电势高,则负电荷在P点的电势能小于其在Q点的电势能,B、C正确;因为从M到N的电场强度逐渐增大,所以M、O间的电势差小于O、N间的电势差,D正确.2.(多选)如图所示为孤立的正点电荷所激发电场的三条电场线,某条直线与一条电场线垂直相交,交点为b,该直线上还有a、c、d三点,且ab=bc=cd.下列说法正确的是(　　)A.a、c两点的电场强度相同B.a、c两点的电势相等C.b、a两点的电势差大于c、d两点的电势差D.b、d两点的电势差等于b、a两点电势差的2倍√√ 3.如图所示,匀强电场中有一个以O为圆心、半径为R的圆,电场方向与圆所在平面平行,圆上有三点A、B、C,其中A与C的连线为直径,∠A=30°.有两个完全相同的带正电粒子,带电荷量均为q,以相同的初动能Ek从A点先后沿不同方向抛出,它们分别运动到B、C两点.若粒子运动到B、C两点时的动能分别为EkB=2Ek、EkC=3Ek,不计粒子的重力和粒子间的相互作用,则匀强电场的电场强度大小为(　　) √ 1.(电势差) (多选)[2024·新疆吐鲁番期中] 下列说法正确的是( )  √√    √   √ 练 习 册知识点一 电势差1.[2024·上海嘉定区期中] 关于电势、电势差和电势能这三个物理量，下面说法中正确的是( )  √    √知识点二 电势差与电场强度的关系3.[2024·肇庆期末] 下列说法中，正确的是( )  √     √   √知识点三 非匀强电场中电势差与电场强度关系的定性分析  √    √[解析] 由题知将一负电荷由A移到B，电场力做正功，可知负电荷受到的电场力的方向向右，结合负电荷受到的电场力的方向与电场线的方向相反，可知该电场线的方向向左，即由C指向A,沿电场线的方向电势降低，所以C点的电势最高，A   √√   √√                  (2) 该匀强电场的电场强度的大小.
