初中物理人教版（2024）九年级全册（2024）第3节 电阻测试题

这是一份初中物理人教版（2024）九年级全册（2024）第3节 电阻测试题，共10页。试卷主要包含了单项选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

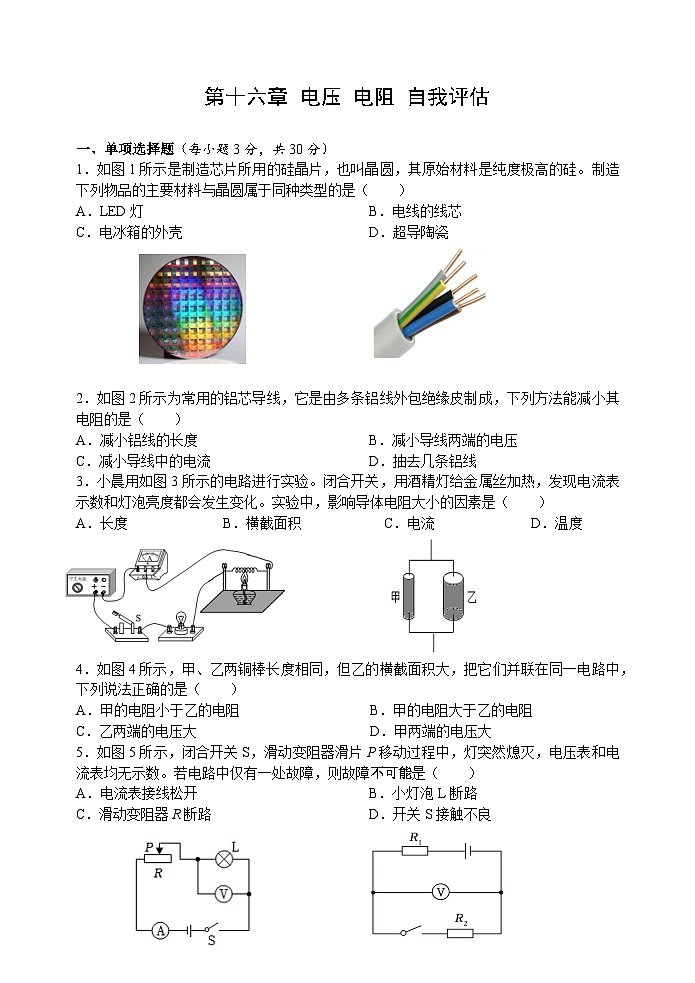

一、单项选择题（每小题3分，共30分）
1．如图1所示是制造芯片所用的硅晶片，也叫晶圆，其原始材料是纯度极高的硅。制造下列物品的主要材料与晶圆属于同种类型的是（ ）
A．LED灯B．电线的线芯
C．电冰箱的外壳D．超导陶瓷


2．如图2所示为常用的铝芯导线，它是由多条铝线外包绝缘皮制成，下列方法能减小其电阻的是（ ）
A．减小铝线的长度B．减小导线两端的电压
C．减小导线中的电流D．抽去几条铝线
3．小晨用如图3所示的电路进行实验。闭合开关，用酒精灯给金属丝加热，发现电流表示数和灯泡亮度都会发生变化。实验中，影响导体电阻大小的因素是（ ）
A．长度 B．横截面积 C．电流 D．温度

4．如图4所示，甲、乙两铜棒长度相同，但乙的横截面积大，把它们并联在同一电路中，下列说法正确的是（ ）
A．甲的电阻小于乙的电阻 B．甲的电阻大于乙的电阻
C．乙两端的电压大 D．甲两端的电压大
5．如图5所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是（ ）
A．电流表接线松开B．小灯泡L断路
C．滑动变阻器R断路D．开关S接触不良

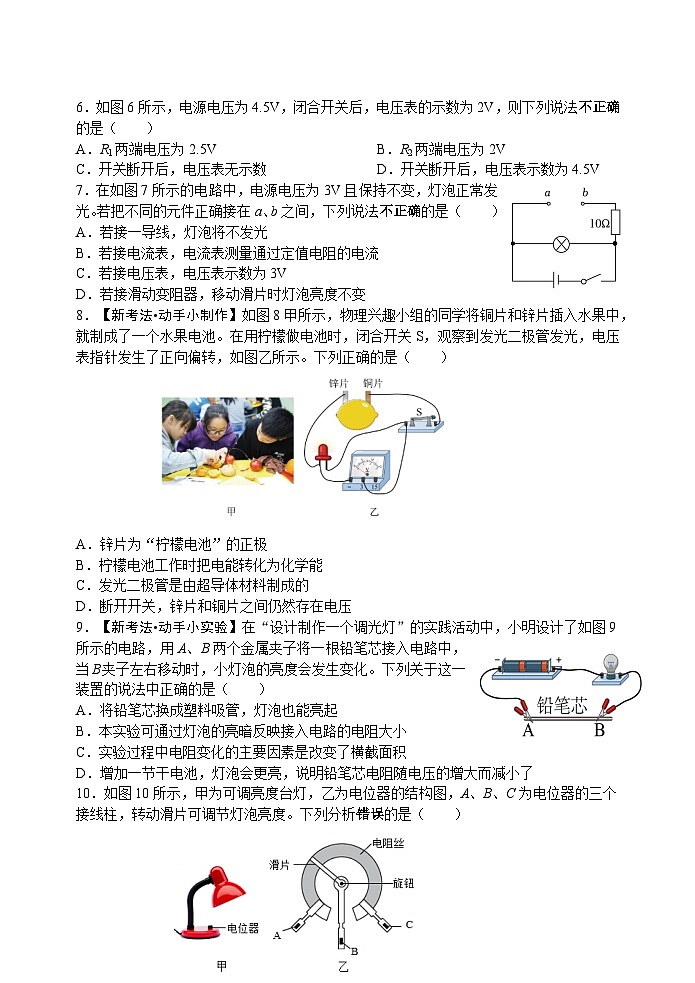

6．如图6所示，电源电压为4.5V，闭合开关后，电压表的示数为2V，则下列说法不正确的是（ ）
A．R1两端电压为2.5V B．R2两端电压为2V
C．开关断开后，电压表无示数 D．开关断开后，电压表示数为4.5V
7．在如图7所示的电路中，电源电压为3V且保持不变，灯泡正常发光。若把不同的元件正确接在a、b之间，下列说法不正确的是（ ）
A．若接一导线，灯泡将不发光
B．若接电流表，电流表测量通过定值电阻的电流
C．若接电压表，电压表示数为3V
D．若接滑动变阻器，移动滑片时灯泡亮度不变
8．【新考法•动手小制作】如图8甲所示，物理兴趣小组的同学将铜片和锌片插入水果中，就制成了一个水果电池。在用柠檬做电池时，闭合开关S，观察到发光二极管发光，电压表指针发生了正向偏转，如图乙所示。下列正确的是（ ）
A．锌片为“柠檬电池”的正极
B．柠檬电池工作时把电能转化为化学能
C．发光二极管是由超导体材料制成的
D．断开开关，锌片和铜片之间仍然存在电压
9．【新考法•动手小实验】在“设计制作一个调光灯”的实践活动中，小明设计了如图9所示的电路，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。下列关于这一装置的说法中正确的是（ ）
A．将铅笔芯换成塑料吸管，灯泡也能亮起
B．本实验可通过灯泡的亮暗反映接入电路的电阻大小
C．实验过程中电阻变化的主要因素是改变了横截面积
D．增加一节干电池，灯泡会更亮，说明铅笔芯电阻随电压的增大而减小了
10．如图10所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个
接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（ ）
A．该电位器通过改变接入电路中电阻丝的长度来改变灯泡亮度

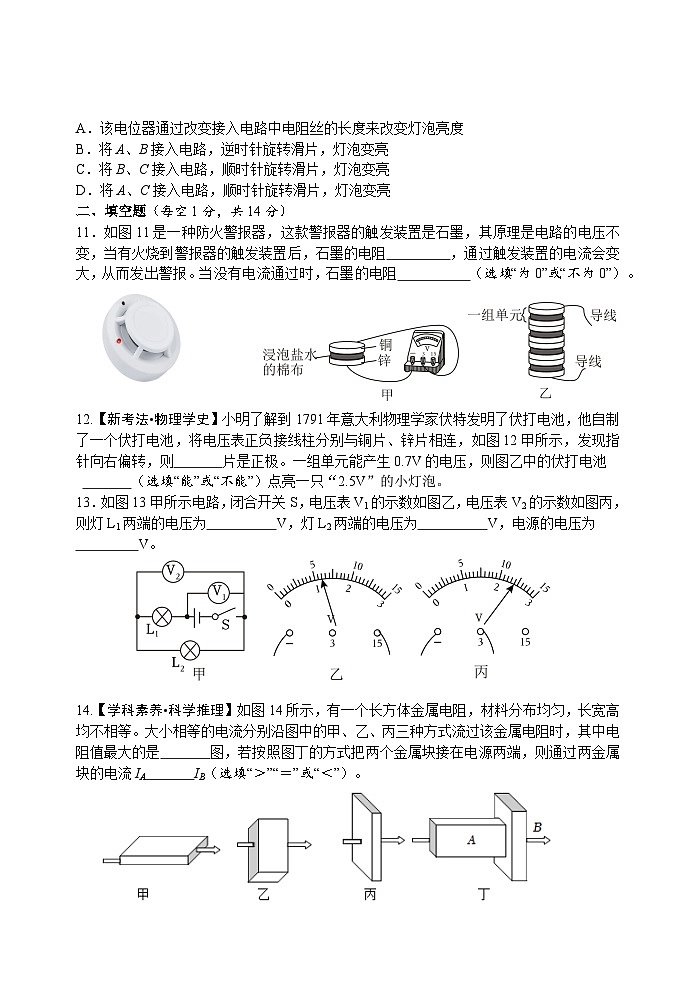

B．将A、B接入电路，逆时针旋转滑片，灯泡变亮
C．将B、C接入电路，顺时针旋转滑片，灯泡变亮
D．将A、C接入电路，顺时针旋转滑片，灯泡变亮
二、填空题（每空1分，共14分）
11．如图11是一种防火警报器，这款警报器的触发装置是石墨，其原理是电路的电压不变，当有火烧到警报器的触发装置后，石墨的电阻 ，通过触发装置的电流会变大，从而发出警报。当没有电流通过时，石墨的电阻 （选填“为0”或“不为0”）。

12.【新考法•物理学史】小明了解到1791年意大利物理学家伏特发明了伏打电池，他自制了一个伏打电池，将电压表正负接线柱分别与铜片、锌片相连，如图12甲所示，发现指针向右偏转，则 片是正极。一组单元能产生0.7V的电压，则图乙中的伏打电池
（选填“能”或“不能”）点亮一只“2.5V”的小灯泡。
13．如图13甲所示电路，闭合开关S，电压表V1的示数如图乙，电压表V2的示数如图丙，则灯L1两端的电压为 V，灯L2两端的电压为 V，电源的电压为
V。
14.【学科素养•科学推理】如图14所示，有一个长方体金属电阻，材料分布均匀，长宽高均不相等。大小相等的电流分别沿图中的甲、乙、丙三种方式流过该金属电阻时，其中电阻值最大的是 图，若按照图丁的方式把两个金属块接在电源两端，则通过两金属块的电流IA IB（选填“＞”“＝”或“＜”）。
15．如图15所示是灯L和电阻R的电流随电压变化图像，若将他们串联接在电路中，通过R电流为0.15A，则电源电压为 V，若将它们并联接在该电源两端，电路中的总电流为 A。

16．【新考法•物理学与日常生活】如图16甲所示，这是某款电子秤，图乙是它的工作原理图。当闭合开关S，挂钩受到向下的拉力增大时，R接入电路的阻值将 ；为使拉力增大时电子秤示数增大，应把 表改装为显示计；此电路中，定值电阻R0的作用是 。
三、作图题（每小题2分，共4分）
17．如图17所示的电路中，在图中空缺处填上电源和电压表的元件符号，使开关闭合后，电流方向如图所示，且两灯串联连接。

18．在如图18所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①电压表测小灯两端电压；②闭合开关S，向右端移动滑动变阻器的滑片P，灯变亮。
四、实验探究题（第19题8分，第20题9分，第21题6分，第22题5分，共28分）
19．【探究名称】探究串联电路电压的规律。
【问题】串联电路各部分的电压之间有怎样的关系？实验小组用如图19甲所示的电路进行探究。
【证据】（1）请你按照图甲所示用笔画线代替导线连接图乙的实验电路，要求电压表测量灯L1两端的电压。
连接电路后，闭合开关S，电压表示数如图丙所示，此时小灯泡L1两端的电压为
V。一段时间后，两灯突然熄灭，电压表有示数，原因可能是 。
（3）排除故障后继续实验，将测得的数据记录在如表中。
【解释】分析表中的实验数据，可得到串联电路的电压特点：串联电路总电
压 。
【交流】另一实验小组也完成了该实验，得到的数据如表，分析实验数据他们得出“串联电路中，各部分用电器两端电压相等，且总电压等于各用电器两端电压之和”的结论。你认为该结论是 （选填“正确”或“错误”）的，原因是 ；另外，该小组实验在设计上还存在的不足之处是 。
20．【新考法•拓展性实验】【探究名称】探究灯泡亮度与什么因素有关。
【问题】小组同学在探究串联电路的电流、电压规律时，设计了如图20甲所示的电路，闭合开关时，发现灯L1比灯L2亮。
对于该现象，同学们提出了以下猜想：
猜想一：通过灯L1的电流比通过灯L2的电流大；
猜想二：越靠近电源正极，灯泡越亮；
猜想三：两端电压越大，灯泡越亮。
【证据】为验证上述猜想，小明分别进行了以下操作：
（1）为验证猜想一，小明用电流表分别测量图20甲中A、B、C三处的电流，电流表的示数均如图20乙所示，为__________A。
（2）为验证猜想二，小明对调两个灯泡在电路中的位置，操作时开关应处于__________状态，最后发现仍是灯L1比灯L2亮，这说明猜想二__________。
（3）为验证猜想三，小明将电压表分别接在AB、BC之间测量灯L1、L2两端的电压，测量结果如右表所示。
【解释】根据表中数据，可初步判断猜想三是________的，即在电流__________时，灯泡两端的电压越大，灯泡越__________。
【交流】
（1）经过讨论，同学们认为上述结论不一定可靠，原因是____________________。
（2）若在图甲中测量完灯L1两端的电压后，为测量灯L2两端的电压，小明将电压表接在A点的导线拆除后直接接在C点，则他__________（选填“能”或“不能”）测出灯L2两端的电压，理由是________________________________。
21．“探究影响导体电阻大小的因素”的实验装置如图21所示，在实验中使用四根电阻丝，其中A是锰铜合金丝，B、C和D是镍铬合金丝。
【设计实验】
（1）实验中通过观察 比较电阻丝电阻的大小，这里采用的研究方法是 。
（2）将编号为A、B的电阻丝分别接入电路进行实验，发现接B导线时，灯泡明显变暗。
【分析】
（3）分析可得出初步结论：导体的电阻大小与导体的 有关。
（4）进一步分析可得，锰铜合金和镍铬合金， 更适合制作电阻器的主要材料。
（5）将编号为 的电阻丝分别接入电路进行实验，可探究导体的电阻大小与横截面积的关系。
【交流】
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，你认为可以添加
能更好的完成该实验。
22．【新考法•项目式学习】物理老师采用项目式学习的教学方法，带领学生采用如图22甲所示的热敏电阻做“探究热敏电阻的阻值与温度的关系”的实验。
（1）经过讨论，同学们组装了如图乙所示的装置进行实验，实验中通过 反映电阻的大小；烧杯中的液体应该选择 （选填“食盐水”或“煤油”）。
（2）点燃酒精灯，闭合开关S进行实验，电源电压不变，记录的数据如下表所示。分析实验数据可知该热敏电阻的阻值随温度升高而 （选填“增大”或“减小”）。
实验中不用酒精灯直接对热敏电阻进行加热，而是采用液体加热是为了使热敏电阻
（选填“均匀受热”或“迅速升温”）。
（4）实验结束后，大家一起动手用这个热敏电阻和一个电表制作了一个指针式温度计，设计的电路如图丙所示。图丙中虚线框内的电表应为 （选填“电压表”或“电流表”）。
五、计算题（第23题6分，第24题8分，共14分）
23.如图23所示的电路，电源电压为6V，闭合开关，电压表示数为2V，求：
（1）灯泡L1两端的电压；
（2）灯泡L2两端的电压。
24．如图24所示，电源电压保持不变，当S3闭合，S1、S2断开时，电压表示数为6V。求：
（1）电源电压是多少？
（2）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少？
（3）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流是多少？
第十六章 电压 电阻自我评估
一、单项选择题
1．A 2．A 3．D 4．B
5．B 解析：由电路图知，灯泡和滑动变阻器串联电流表测量电路中的电流，电压表测量灯泡的电压，闭合开关后，移动滑动变阻器的滑片，发现灯泡不亮，电流表和电压表均无示数，说明电路中出现了断路，而电压表测的是小灯泡的电压，当小灯泡断路时，电压表的正负接线柱与电源两极相连，电压表测的是电源电压，电压表会有读数，所以不可能是小灯泡断路；电流表断路、滑动变阻器断路、开关S接触不良时，电路中没有电流流过，此时小灯泡不亮，电流表和电压表均无示数，是可能的情况，故B符合题意，A、C、D不符合题意。
6．C 解析：由电路图知，闭合开关S时，电阻R1与R2串联，电压表测R2两端电压；
由题知，电源电压为4.5V，闭合开关S，电压表的示数为2V，即R2两端的电压U2＝2V；串联电路中总电压等于各部分电路电压之和，则R1两端的电压：U1＝U﹣U2＝4.5V﹣2V＝2.5V，故A、B正确；开关断开后，电压表测量电源电压，电压表示数为4.5V，故C错误、D正确。
7．A 解析：若接一导线，灯泡和定值电阻并联，灯泡发光，故A错误；若接电流表，灯泡和定值电阻并联，电流表测量通过定值电阻的电流，故B正确；若接电压表，电压表与电阻串联，电压表相当于测量电源电压，电压表示数为3V，故C正确；若接变阻器，变阻器与定值电阻串联后，再与灯泡并联，并联电路的各支路相互不影响，不能改变灯泡亮度，故D正确。
8．D 解析：闭合开关S，发光二极管发光，电压表有示数，说明电压表正负接线柱的连接是正确的，由图可知，锌片为电源的负极，铜片为电源的正极，故A错误；柠檬电池的供电原理是：将化学能转化为电能，故B错误；发光二极管是半导体材料制成，故C错误；
电源的两端是存在电压的，与外部电路的通断情况无关，断开开关，锌片和铜片之间仍然存在电压，故D正确。
9．B 解析：铅笔芯是导体，容易导电，塑料吸管是绝缘体，不容易导电，因此把铅笔芯换成塑料吸管后灯泡不会亮，故A错误；电源电压不变，接入电路电阻变大时，电路中的电流就会变小，灯泡会变暗，因此可以通过灯泡的亮暗反映接入电路的电阻大小，故B正确；当B夹子左右移动时，因铅笔芯接入电路的长度发生变化，因此接入电路的阻值发生变化，故C错误；电阻是导体自身的一种性质，与导体的材料、长度、横截面积、温度有关，与电压、电流无关，故D错误。
10．D 解析：电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故A正确；若只将A、B接入电路，滑片左边的电阻丝接入电路，逆时针旋转滑片，电阻丝连入电路的长度发生变短，电阻变小，电路的电流变大，灯泡的亮度变亮，故B正确；若只将B、C接入电路，滑片右边的电阻丝接入电路，顺时针旋转滑片，电阻丝连入电路的长度发生变短，电阻变小，电路的电流变大，灯泡的亮度变亮，故C正确；若只将A、C接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故D错误。
二、填空题
11．变小；不为0
12．铜；能
13．3.6；2.4；6V
14．甲；＝
解析：不考虑温度的影响时，电阻的大小与材料、长度、横截面积有关，在材料相同时，横截面积越大，长度越短，电阻就会越小，图中丙的横截面积最大，长度最短，电阻最小，甲的长度最大，横截面积最小，所以甲的电阻最大；若按照图丁的方式把两个金属块接在电源两端，两个金属块是串联在电路中的，则通过两金属块的电流IA＝IB。
15．4；0.5
16．变小；电流；保护电路
三、作图题
17．如图所示 18．如图所示
四、实验探究题
19.（1）如图所示 （2）1.2；L1断路 （3）等于各部分电路两端的电压之和；错误；选用的灯泡相同；实验次数太少
20.【证据】（1）0.2 （2）断开；错误 【解释】正确；相等；亮
【交流】（1）实验次数太少，结论具有偶然性（2）不能；电压表的正、负接线柱接反了
21.（1）小灯泡的亮度；转换法 （3）材料 （4）镍铬合金 （5）B、C （6）电流表
22.（1）电流表示数；煤油 （2）减小 （3）均匀受热 （4）电流表
五、计算题
23.解：（1）由电路图可知，灯泡L1、L2串联，电压表V测L1两端的电压，即电压表的示数为L1两端的电压，则L1两端电压U1＝2V
（2）由串联电路分压特点可知，灯L2两端的电压U2＝U﹣U1＝6V﹣2V＝4V
24．解：（1）当开关S3闭合，S1、S2断开时，R1断路，电路中只有电阻R2工作，
电源电压U＝Uv＝6V
当开关S1、S3断开，S2闭合时，两电阻串联，U2＝4V
U1＝U﹣U2＝6V﹣4V＝2V
（3）当开关S1、S3闭合，S2断开时，两电阻并联，
I1＝0.2A，I2＝I﹣I1＝0.5A﹣0.2A＝0.3A
次数
L1两端电压/V
L2两端电压/V
1
1.8
2
1.7
1.3
3
1.4
1.6
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
灯L1两端的电压U1/V
灯L2两端的电压U2/V
1.7
1.3
温度计示数t/℃
10
20
30
40
50
60
70
电流表示数I/A
0.13
0.16
0.21
0.27
0.34
0.43
0.55
