2020-2021学年第十六章 电压 电阻综合与测试当堂检测题

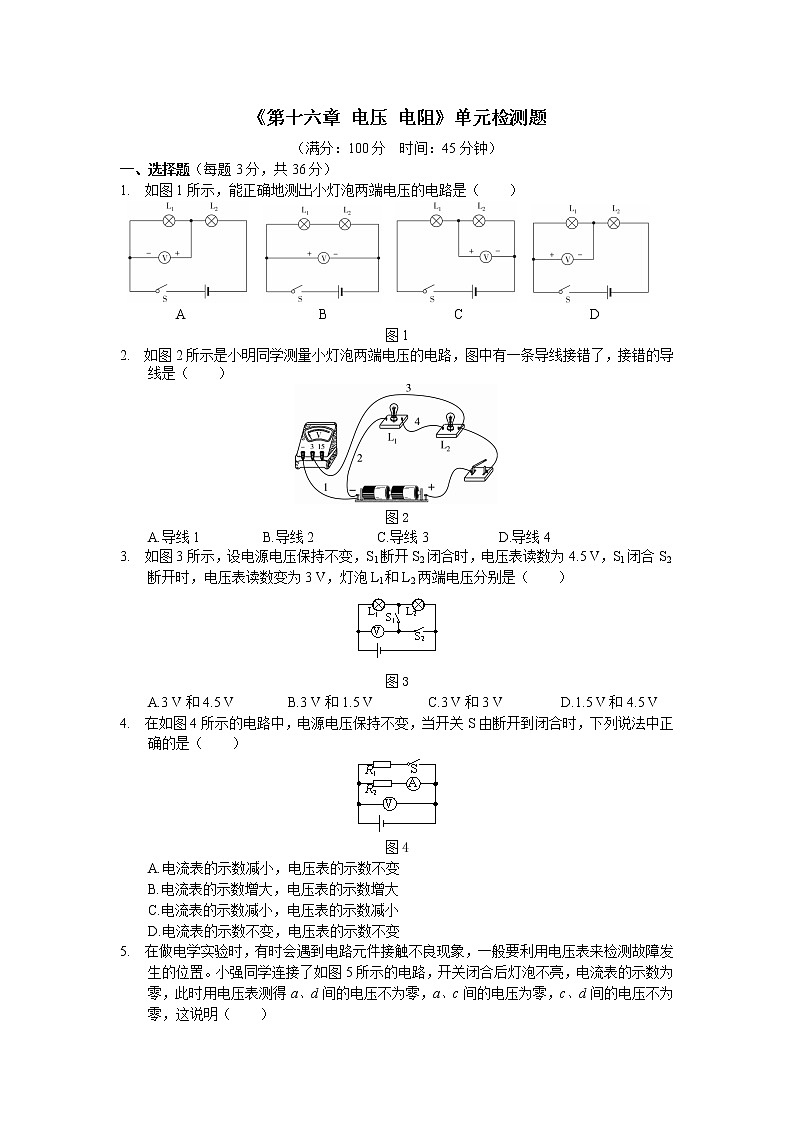

《第十六章 电压 电阻》单元检测题

（满分：100分  时间：45分钟）

一、选择题（每题3分，共36分）

1.  如图1所示，能正确地测出小灯泡两端电压的电路是（    ）

A                   B                  C                  D

图1

2.  如图2所示是小明同学测量小灯泡两端电压的电路，图中有一条导线接错了，接错的导线是（    ）

图2

A.导线1         B.导线2         C.导线3          D.导线4

3.  如图3所示，设电源电压保持不变，S1断开S2闭合时，电压表读数为4.5 V，S1闭合S2断开时，电压表读数变为3 V，灯泡Ll和L2两端电压分别是（    ）

图3

A.3 V和4.5 V  B.3 V和1.5 V  C.3 V和3 V     D.1.5 V和4.5 V

4.  在如图4所示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法中正确的是（    ）

图4

A.电流表的示数减小，电压表的示数不变
B.电流表的示数增大，电压表的示数增大
C.电流表的示数减小，电压表的示数减小
D.电流表的示数不变，电压表的示数不变

5.  在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置。小强同学连接了如图5所示的电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间的电压不为零，a、c间的电压为零，c、d间的电压不为零，这说明（    ）

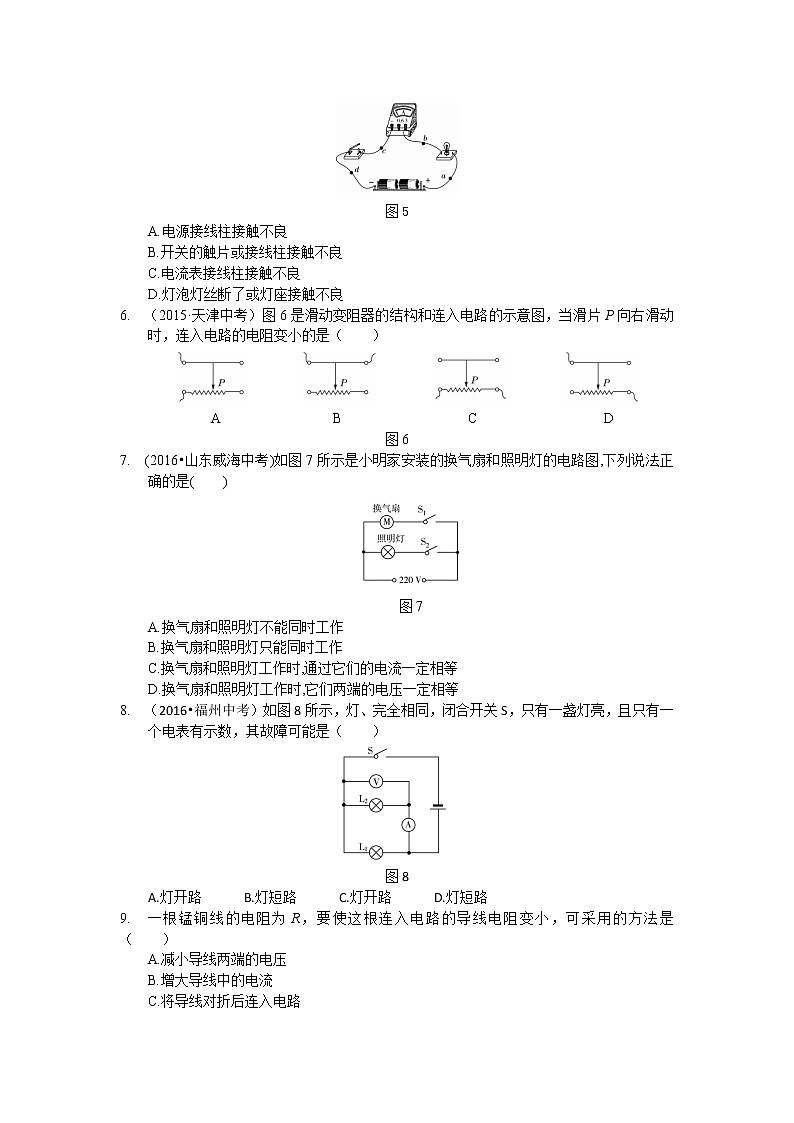

图5

A.电源接线柱接触不良

    B.开关的触片或接线柱接触不良

    C.电流表接线柱接触不良

    D.灯泡灯丝断了或灯座接触不良

6.  （2015·天津中考）图6是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（    ）

A                B                  C                  D

图6

7.  (2016•山东威海中考)如图7所示是小明家安装的换气扇和照明灯的电路图,下列说法正确的是(    )

图7

A.换气扇和照明灯不能同时工作

B.换气扇和照明灯只能同时工作

C.换气扇和照明灯工作时,通过它们的电流一定相等

D.换气扇和照明灯工作时,它们两端的电压一定相等

8.  （2016•福州中考）如图8所示，灯、完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（    ）

图8

A.灯开路      B.灯短路      C.灯开路      D.灯短路

9.  一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是（    ）

A.减小导线两端的电压

B.增大导线中的电流

C.将导线对折后连入电路

D.将导线拉长后连入电路

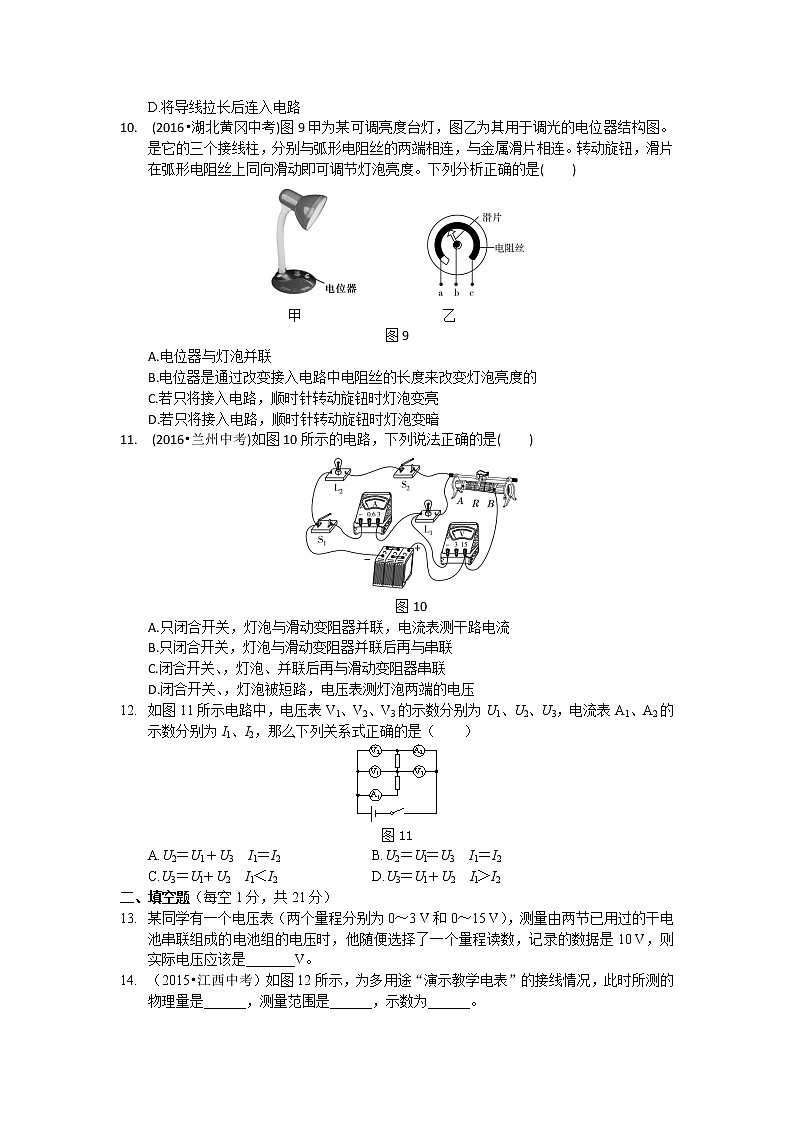

10.  (2016•湖北黄冈中考)图9甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。是它的三个接线柱，分别与弧形电阻丝的两端相连，与金属滑片相连。转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。下列分析正确的是(    )

甲                    乙

图9

A.电位器与灯泡并联

B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的

C.若只将接入电路，顺时针转动旋钮时灯泡变亮

D.若只将接入电路，顺时针转动旋钮时灯泡变暗

11.  (2016•兰州中考)如图10所示的电路，下列说法正确的是(    )

图10

A.只闭合开关，灯泡与滑动变阻器并联，电流表测干路电流

B.只闭合开关，灯泡与滑动变阻器并联后再与串联

C.闭合开关、，灯泡、并联后再与滑动变阻器串联

D.闭合开关、，灯泡被短路，电压表测灯泡两端的电压

12. 如图11所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（    ）

图11

A.U2＝U1＋U3  I1＝I2    B.U2＝Ul＝U3  I1＝I2
C.U3＝Ul＋U2  I1＜I2    D.U3＝Ul＋U2  Il＞I2

二、填空题（每空1分，共21分）

13. 某同学有一个电压表（两个量程分别为0～3 V和0～15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。

14. （2015•江西中考）如图12所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是______，测量范围是______，示数为______。

图12

15. 如图13所示的电路图，电压表________（选填“能”或“不能”）测出L1两端的电压，原因是________________________________________。

图13

16.  (2016•西宁中考)如图14所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的________极，电池的电压为________V。

图14

17.  两个小灯泡串联在电路中，电源电压为16 V，现测得其中一个小灯泡两端的电压为6 V，通过这个小灯泡的电流为0.5 A，则另一个小灯泡两端的电压为_____V，通过它的电流为_____A。

18.  如图15所示的电路中，电压表V1、V2和V3分别测量的是_____、____和_______两端的电压；如果电压表V1、V2的示数分别为6 V和4 V，那么电压表V3的示数为_____V。

    图15

19.  如图16所示为“探究影响导体电阻大小的因素”的实验电路图，之间接电阻。

（1）本实验通过观察____________________________比较电阻的大小。

（2）小明发现手边只有一根较长的电阻丝，他可以探究导体的电阻是否与导体的_______和_______有关。

图16

20.  （2016•福州中考）如图17所示，电源电压不变，先闭合开关S，待电路稳定后再闭合开关，电流表A的示数________，电压表V示数与电流表示数的乘积________。（均选填“变大”“变小”或“不变”）

图17

21.  滑动变阻器是通过改变_______来改变电阻的。如图18所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与_______接线柱接在电路中的M、N两端。

图18

三、作图题（每题5分，共10分）

22. 如图19所示，当开关S闭合时，两个灯泡都能正常发光，试在图中的○中填入适当的电表符号。

图19

23. 如图20所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①电压表测小灯泡两端电压；

    ②闭合开关S，向端移动滑动变阻器的滑片P，小灯泡变亮。

图20

四、探究题（24题10分，25题13分，26题10分，共33分）

24. “探究串联电路的电压关系”的实验电路如图21所示。

图21

(1)为了使探究得出的结论具有普遍意义，Ll、L2 应该选择______________（选填“相同”或“不相同”）的小灯泡。

(2)小明根据图21连接好电路，闭合开关，电压表示数如图22所示，为了使实验结果更准确，接下来他应该______________。

图22

（3）测出Ll两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间。小聪认为小明的操作太麻烦，只需将与A 点相连的导线改接到C点即可。小聪的办法是否正确？

（4）测量完成后，进行小组交流讨论，下表选录了四个小组的数据，你认为这些数据是否合理，请说明理由。

25. 小徐和小静探究“并联电路电压的关系”时，小徐先按图23甲所示电路图连接图乙所示的实物图（电压表尚未连接）。

                     甲                乙               丙

图23

(1)小静一眼就看出了小徐连接的错误，并指出如果直接闭合开关将出现_______________（选填断路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成滑动变阻器或_______________损坏。
(2)小静只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。她的做法可能是_________（写出一种即可）。
(3)接下来，他们按图丙所示电路图连接了三个电压表。实验过程中，通过调节滑动变阻器使电压表V1的示数如图24所示，则电压表V的示数是________V。

图24

(4)在电路中串联滑动变阻器的作用是_______________，闭合开关前，滑动变阻器的滑片P应置于______端（选填“左”或“右”），该实验的结论是_______________。

26. 在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们做了如下实验：
(1)猜想：导体电阻可能与导体材料、横截面积、______、______有关。
(2)实验时，同学们用图25甲所示的实验装置分别把四根金属丝接入电路中两点之间，探究情况如下表：

图25

选用______两根金属丝，可探究导体电阻跟导体横截面积的关系，得到的结论是：__________________________________________________。
(3)如图乙所示的实验，可探究导体电阻与_______的关系。

《第十六章 电压 电阻》单元检测题参考答案

1. D 2. C  3. B 4. D  5. B  6. D  7. D  8. C  9. C  10.  B  11.  C

12. A  13. 2

14. 电压

15. 不能  电压表的正、负接线柱接反了，指针反向偏转，无法读数

16.  负  0.6  17. 10  0.5

18. 电源  L1  L2  2

19. （1）电流表示数（或灯泡亮度）  （2）长度  横截面积

20. 变大  不变

21. 接入电路中电阻丝的长度  A

22. 如图1所示。

   图1

23. 如图2所示。

24. （1）不相同  （2）改接小量程  （3）不正确  （4）合理；都满足在误差允许的范围内，串联电路总电压等于各串联部分电压之和

25. （1）短路  电源  （2）将导线①由C改接到D（其他答案合理也可） （3）2.5

   （4）改变灯泡两端的电压，多获得几组数据  左  并联电路各支路两端的电压相等

26. （1）长度  温度  （2）和  当导体的长度、材料、温度相同时，导体的横截面积越小，电阻越大  （3）温度
