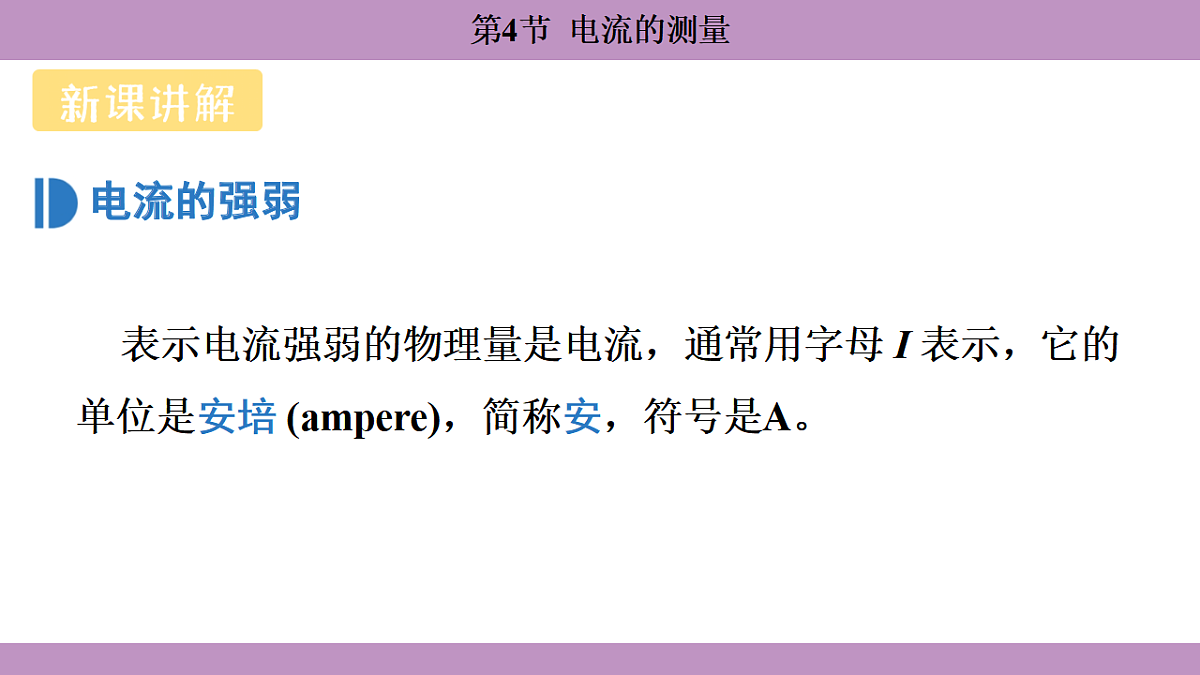

表示电流强弱的物理量是电流，通常用字母 I 表示，它的单位是安培 (ampere)，简称安，符号是A。

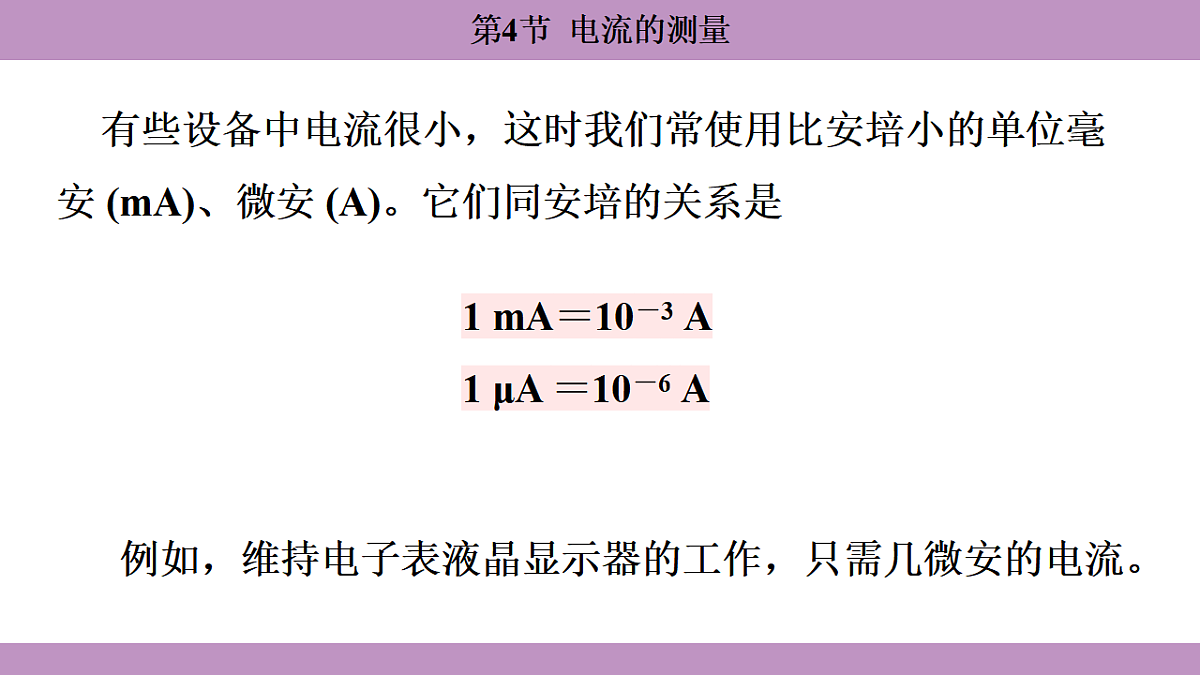

有些设备中电流很小，这时我们常使用比安培小的单位毫安 (mA)、微安 (A)。它们同安培的关系是
1 mA＝10－3 A1 μA ＝10－6 A
例如，维持电子表液晶显示器的工作，只需几微安的电流。

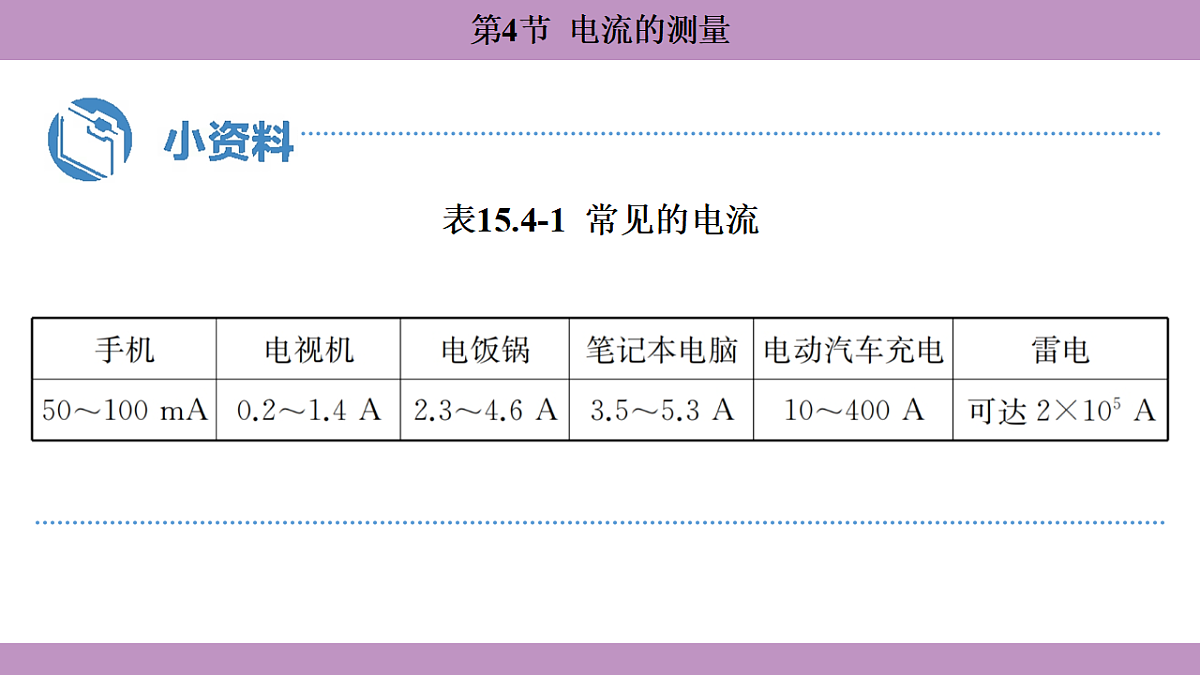

表15.4-1 常见的电流

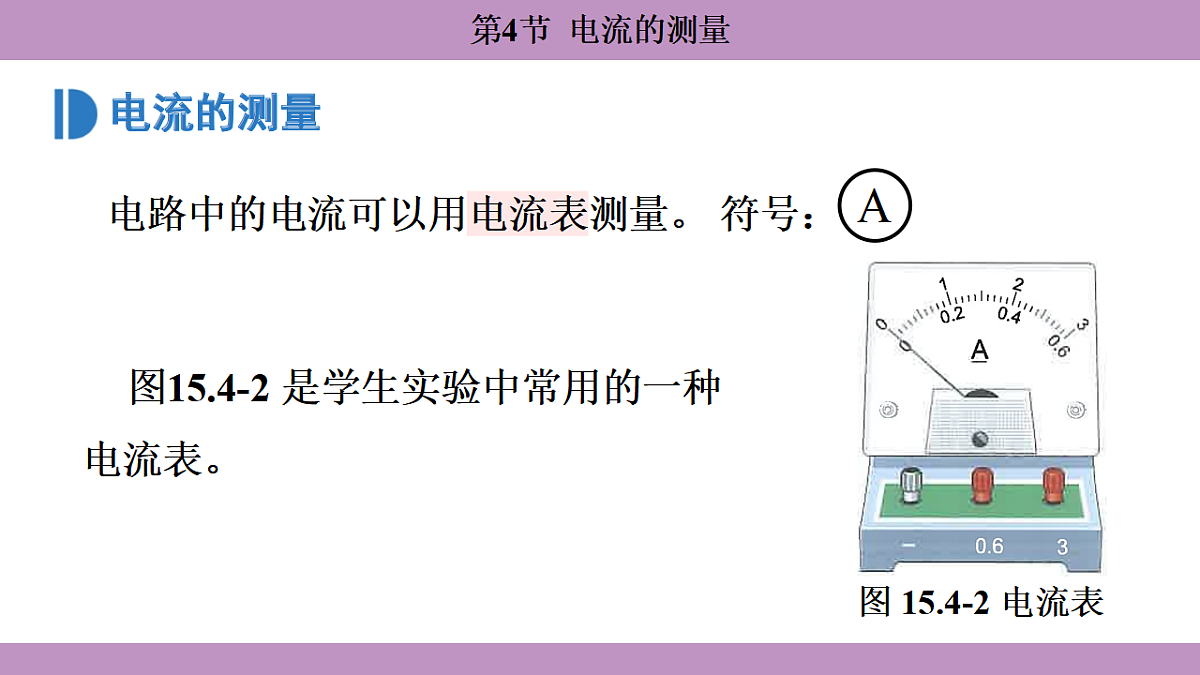

当左端标有“－”号的接线柱和中间标有“0.6”的接线柱连入电路中时，表的测量范围为 0~0.6A，此时电流的大小要按指针所在位置的表盘下排的数值读取；
当左端标有“－”号的接线柱和右端标有“3”的接线柱连入电路中时，表的测量范围为 0~3A，此时要按表盘上排的数值读取。
①估选法：根据估计用电器电流的大小选择，在大小量程都可用的情况下必须选用小量程，这样读数精确度高。②试触法：当电流大小不能事先估计时，可以先将电流表最大量程连人电路，闭合开关然后迅速断开(“试触”)，根据开关闭合瞬间指针的偏转情况确定使用哪个量程。
下面我们通过实验来学习怎样使用电流表测量电流。
1.电流表的连接第一，必须将电流表和被测的用电器串联(图15.4-3)。如果误将电流表和被测的用电器并联，那么电流表指示的就不是流过用电器的电流，而且很容易损坏电流表。
第二，必须让电流从红色 (“＋”号) 接线柱流进，再从黑色(“－”号) 接线柱流出。否则电流表指针反向偏转，无法读数，而且容易损坏电流表。
第三，必须正确选择电流表的测量范围。如果被测电流超过电流表的最大测量值，就无法读数，而且有可能损坏电流表，这时应该改用更大的测量范围。第四，不允许把电流表直接连到电源的两极(图15.4-4)! 否则，电流表将被损坏。
2.电流表的读数第一，明确所选电流表的测量范围。例如，0~0.6A或0~3A。第二，确定电流表的分度值，即表盘的一个小格所代表的电流大小。例如，电流表的测量范围是0~3A，表盘上从0到最右端共碥有30个小格(图15.4-5)，那么每个小格就代表0.1A。如果电流表的测量范围是0~0.6A，每个小格代表多少安?
第三，接通电路后，看看指针向右总共偏转了多少个小格，就能知道电流是多大了。
3.用电流表测量电流按照图15.4-6甲所示的电路图连接电路，测量这种情况下电路中的电流。
如图15.4-6乙所示，改变电流表在电路中的位置，测量这种情况下电路中的电流。实验中，为减少电池损耗，读取电流表的示数后要尽快断开电路。比较电流表两次的示数是否有变化。
不但在输电线路中有电流，生物体内也有电流。例如，人体心脏的跳动就是由电流来控制的。在人的胸部和四肢连上电极，就可以在仪器上看到控制心脏跳动的电流随时间变化的曲线，这就是通常说的心电图(图15.4-7)。通过心电图可以了解心脏的工作是否正常。
图 15.4-7 心电图
❶ 通过某手电简小灯泡的电流大约是 0.25 A，等于多少毫安? 某半导体收音机电池的供电电流最大可达120mA，等于多少安?
250 mA、 0.12 A。
❷ 某同学练习用电流表测量不同的电流。闭合开关前电流表指针指在零刻度线处。测量时电流表的指针如图15.4-8所示。这时应该怎样操作?
由图可知此时选的量程过小，指针偏转的角度过小，测量的不够精确，所以应该更换 0~0.6A 的量程，把接在标有“3”的接线柱的导线改接到标有“0.6”的接线柱上。
❸ 图15.4-9 中电流表的示数各是多少安?
❹ 用笔画线表示导线，连接下面的实物图(图15.4-10)，使小灯泡能够发光并且电流表能够测出通过小灯泡的电流 (估计为0.1~0.3A)。
❺ 请按照图15.4-11甲所示的电路图，用笔画线表示导线，把图15.4-11乙中的实物连接起来。
❻ 如图 15.4-12所示，哪个电路中电流表的连接是错误的?连接正确的电流表测量的是通过哪一部分的电流?
乙图中电流表的连接是错误的，其正、负接线柱接反了。甲图中电流表测量的是干路的电流；
丙图电流表测量的是干路电流和通过灯泡 L2 的电流；丁图电流表测量的是通过灯泡 L1 的电流。
❼ 请用笔画线表示导线，把图15.4-13中的实物连接起来，并画出电路图。要求：两个小灯泡并联，开关同时控制两个小灯泡，电流表测量通过小灯泡的电流，导线不能交叉。
1. 通过一个灯泡的电流为 0.2 A，等于 _________ mA；某半导体收音机的电流为 50 mA，等于 __________ A；计算器工作时的电流为 80 μA，等于_____________ A。
2. (即墨校级期中)如图甲所示是用电流表测量电流的实物连接图，请按要求回答：(1)图甲中电流表测量的是通过灯泡 ________ 的电流。
(2) 如果电流表示数如图乙所示，则电流表测出的电流是________A。
(3)如果要用电流表测通过灯 L1 和 L2 的总电流，且只允许移动一根导线，应将导线 _______ (选填“a”“b”或“c”) 的右端接在电流表的 ______ (选填“ㅡ”“0.6”或“3”)接线柱上。
