初中物理人教版（2024）九年级全册（2024）第1节 电压课堂教学课件ppt

这是一份初中物理人教版（2024）九年级全册（2024）第1节 电压课堂教学课件ppt，共30页。PPT课件主要包含了学习目标，特高压输电，课堂导入，新知探究，知识点1电压，水位差，抽水机，水管传输水流，电源保持一定电压，导线传输电流等内容，欢迎下载使用。

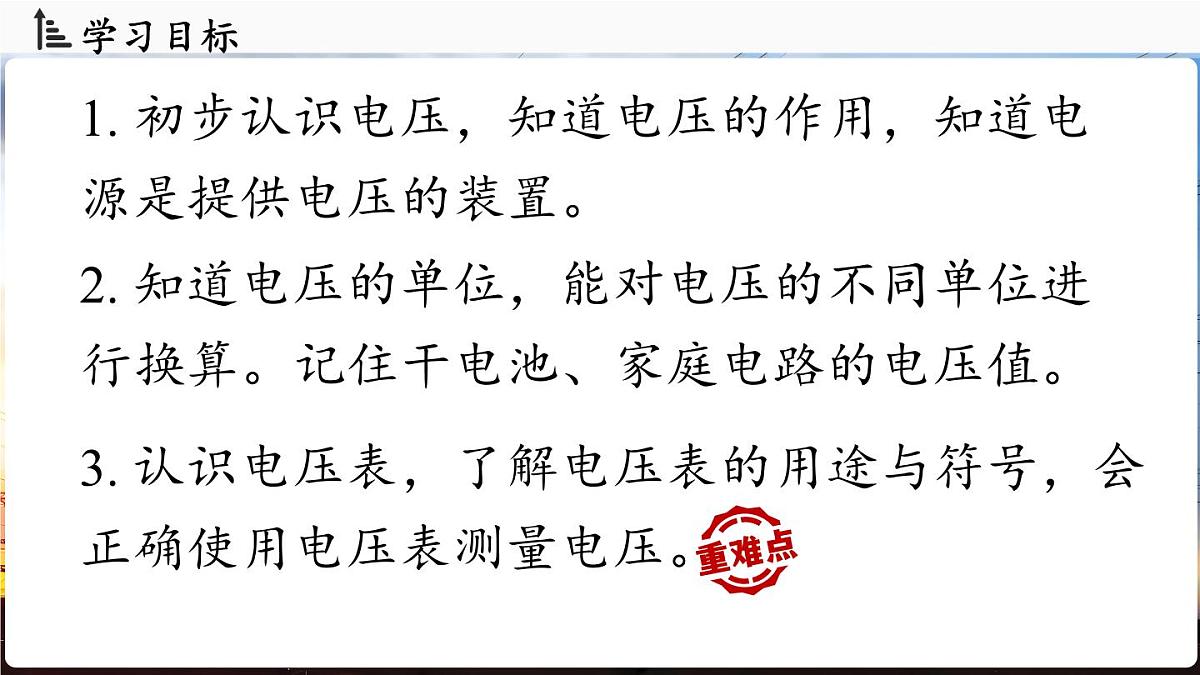

2. 知道电压的单位，能对电压的不同单位进行换算。记住干电池、家庭电路的电压值。
1. 初步认识电压，知道电压的作用，知道电源是提供电压的装置。
3. 认识电压表，了解电压表的用途与符号，会正确使用电压表测量电压。

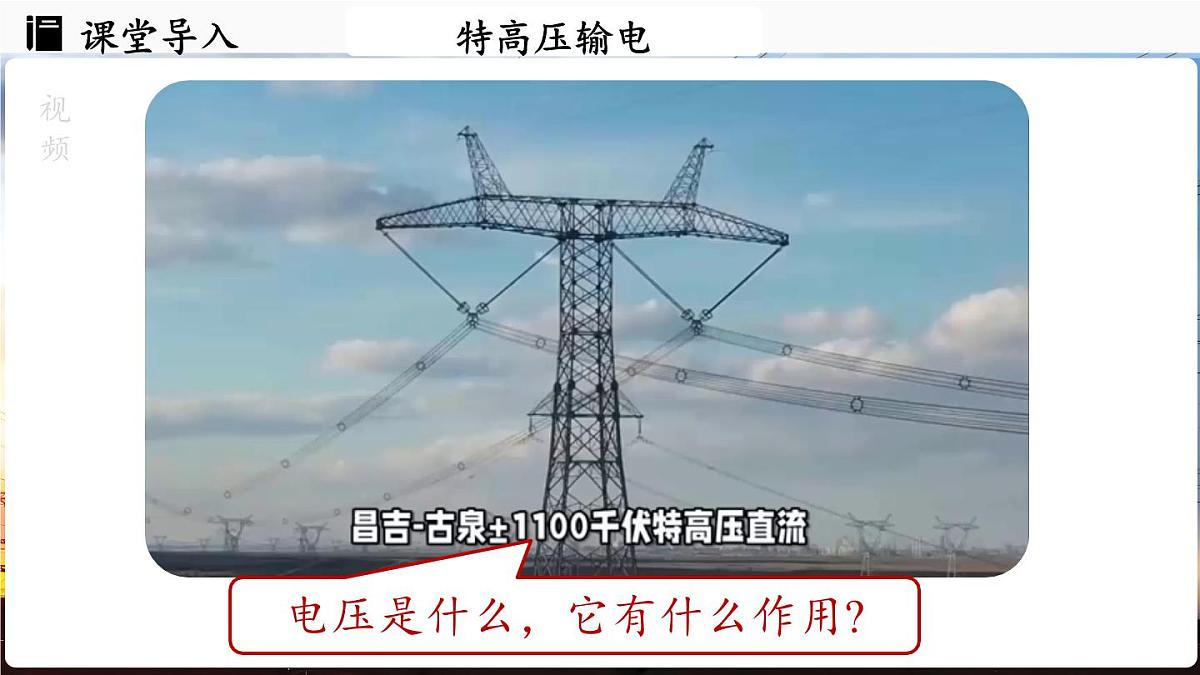

电压是什么，它有什么作用?

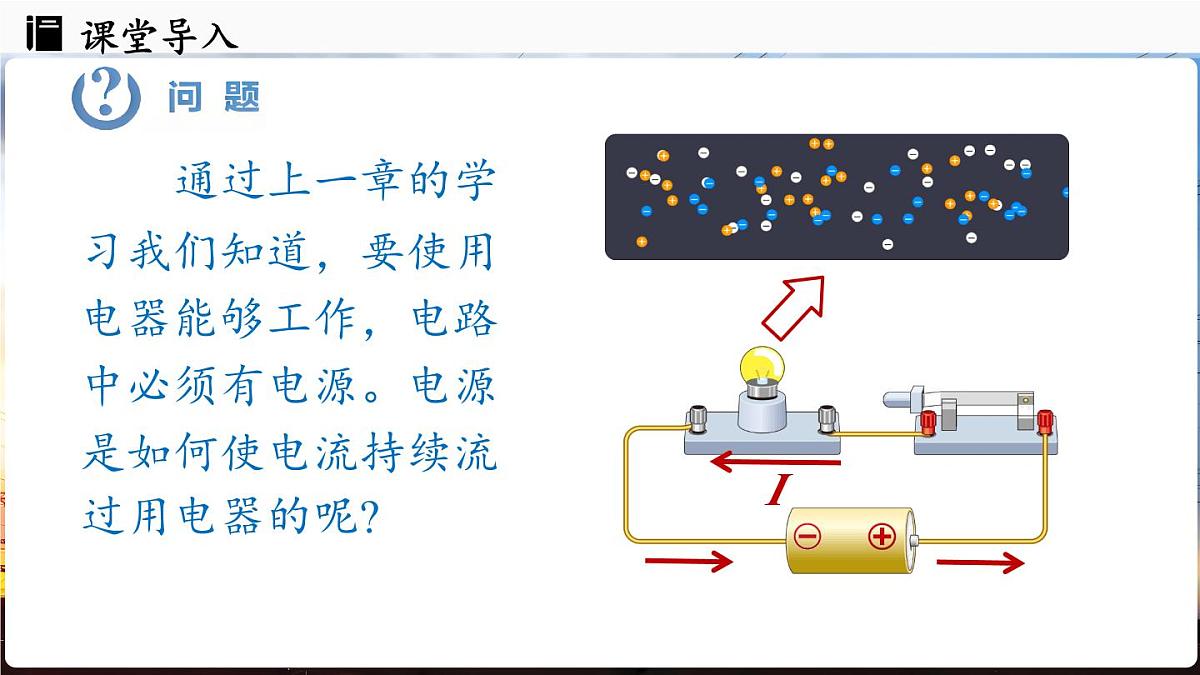

通过上一章的学习我们知道，要使用电器能够工作，电路中必须有电源。电源是如何使电流持续流过用电器的呢?

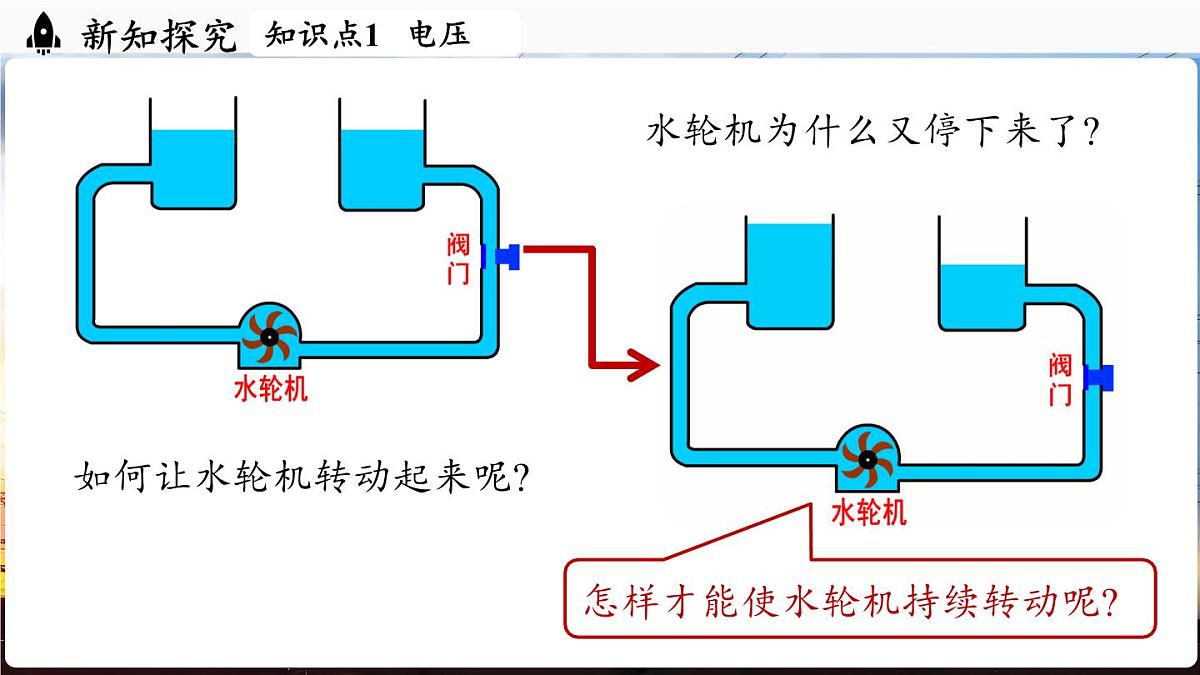

如何让水轮机转动起来呢?
水轮机为什么又停下来了?
怎样才能使水轮机持续转动呢?

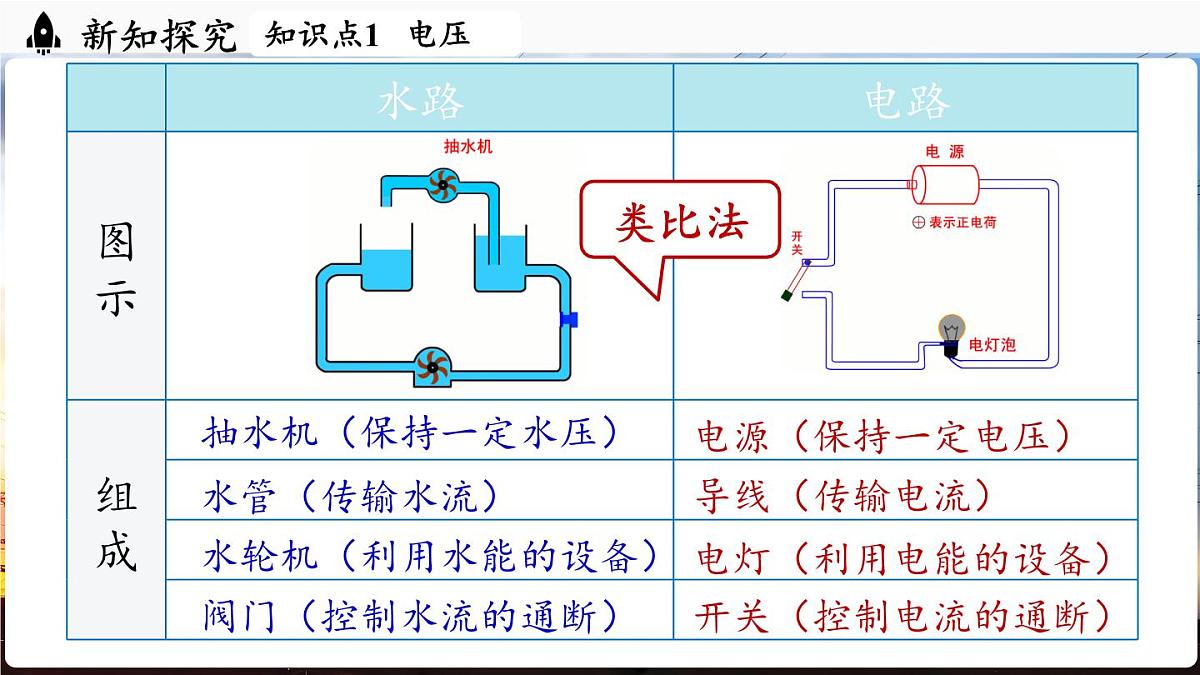

阀门（控制水流的通断）

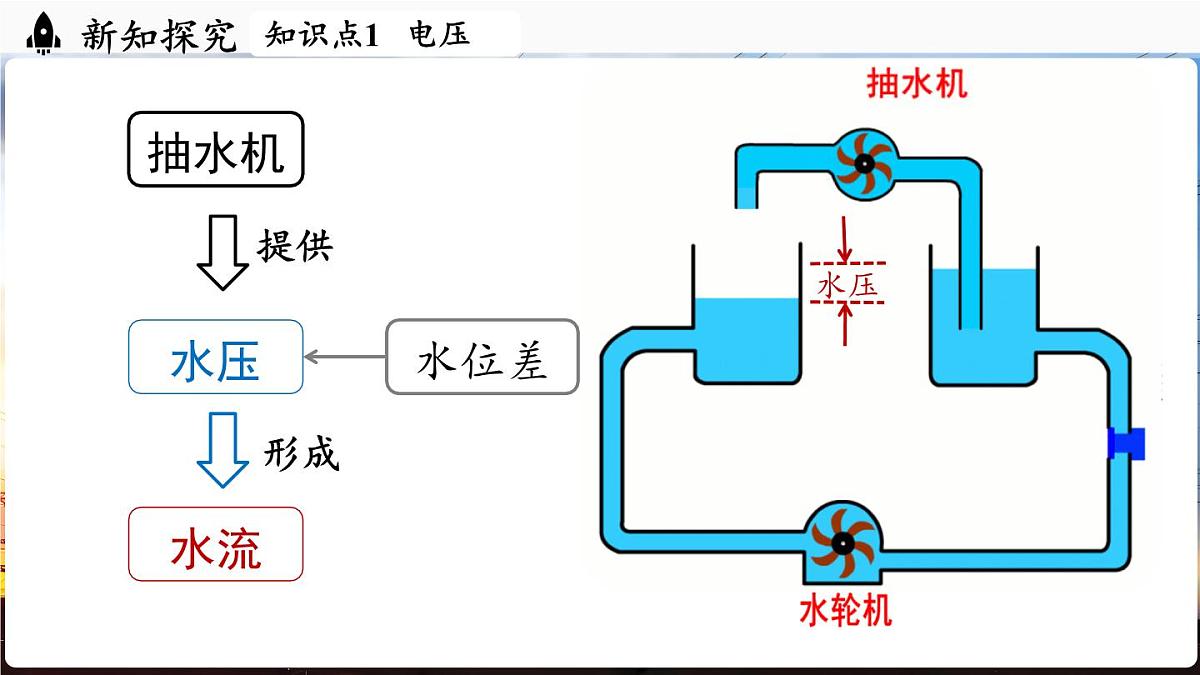

抽水机（保持一定水压）
水轮机（利用水能的设备）
电灯（利用电能的设备）
开关（控制电流的通断）

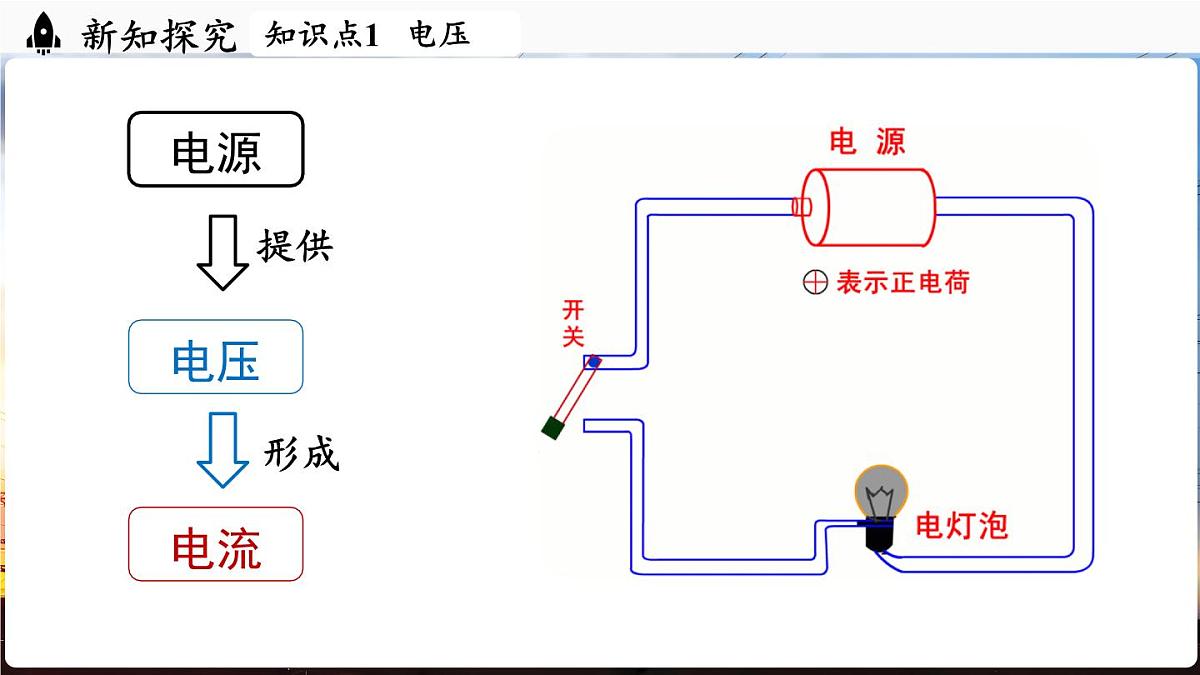

1. 要使电荷在电路中定向移动，电路的两端就必须要有电压 (vltage)。
电源的作用就是给用电器两端提供电压，从而能形成持续的电流。
2. 电压的符号及单位
常用单位：千伏（kV）、毫伏（mV）
（2）单位：伏特（ vlt ），简称伏，符号是V。
换算关系是 1 kV＝103 V 1 mV＝10﹣3 V
伏特（1745-1827）
伏特，意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他对静电的了解可以媲美当时最好的电学家。 1800年3月20日他宣布发明了伏打电堆（第一个电池组），这一神奇发明，对电学的研究具有划时代的意义。伏特被称为“电源之父”。为了纪念他，把电压的单位规定为伏特。
例1.关于电压，下列说法中不正确是（ ）A. 电压是电路中形成电流的原因B. 只要电路两端有电压，电路中就一定有电流C. 电路中有电流时，电路两端一定有电压D. 电源是提供电压的装置
电路有电源（提供电压），电路是通路
知识点2 电压的测量
作用：测量电压的仪器。
××××型直流电压表使用说明书(节选) 用直流电压表测量某元器件两端的电压时，电压表应与这个元器件并联。应该使标有“﹣”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。所选测量范围的最大测量值必须大于被测电路两端的电压。 在预先不知道被测电压大约值的情况下，如果判定被测电压不会超出15V，可以先选用最大测量值为15V的测量范围。如果测得的电压不超过3V，为提高读数的准确性，最好改用最大测量值为3V的测量范围。
1.电压表的连接 第一，电压表和被测的用电器_____。 第二，必须让电流从正接线柱流进，再从负接线柱流出。 第三，测量范围的选择。电压在0~3V时，选用最大测量值为3V的测量范围；电压在3V~15V时，选用最大测量值为15V的测量范围。
在不知道被测电压大约值的情况下，需要“试触”来选择。
2.电压表的读数 第一，明确所选电压表的测量范围。 第二，确定电压表的分度值。 第三，接通电路后，看看指针向右总共偏转了多少个小格，就能知道电压是多大了。 ……
解析： 先根据接线判断测量范围的选择，再由指针读出相应的电压值。
例2.如图所示的两个电压表的示数分别是多大。
3.用电压表测量电压 如图所示，先将电压表接在小灯泡两端，接通电路，读取的数据是多少伏？再将电压表接在电源两端，接通电路，读取的数据是多少伏？ 电压表两次的示数是否相同?
在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
A B
电压表接在电源两端，测电源电压
电压表可以直接接在电源两端，测量电源电压，不会引起电源短路，电压表也是安全的。
例3.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。试着用电压表测量这个自制电池的电压，其现象如图所示。这个电池的电压是多少? 哪个金属片是电池的正极?
解析： 由电压表接线可知其测量范围是0~3V，分度值是0.1V，
所以这个电池的电压是0.4V。
与电压表正接线柱相连的是铜片，故铜片是这个盐水电池的正极。
如图所示，电压表已与小灯泡并联。如果要把这三个串联着的小灯泡与电源连接，哪端应该接电源的正极?哪端应该接电源的负极?请在图上标出电流的方向。
电压由电源提供，使自由电荷定向移动形成电流。
单位：伏特（V）；kV，mV1kV=103V，1mV=10﹣3V
工具：电压表电压表使用：并联；“+”接线柱靠近电源正极， “﹣”接线柱靠近电源负极；不能超过测量范围；可以直接测量电源电压。
1.在图中，请用笔画线表示导线来连接实物图，使小灯泡能够发光并且电压表能够测出灯泡两端的电压（估计在2～3V之间）。
解析： 电压表要与被测的灯泡并联，根据电压范围可以判断电压表的测量范围应该选择0~3V。
解析： 电流表可以看作导线，电压表可以看作断路。
2. 如图所示的电路中，①、②是电压表或电流表。闭合开关S，下列判断正确的是（　　） A.若①、②是电流表，则灯L1、L2并联 B.若①、②是电压表，则灯L1、L2串联 C.若①是电流表，②是电压表，则只有灯L1发光 D.若①是电压表，②是电流表，则只有灯L2发光
闭合开关后，电源被短路
灯L2被短路，只有灯L1发光
3.如图是一位同学所连的电路，他要测量小灯泡L2两端的电压。图中有一根导线接错了。（1）请你找出这根接错的导线，在它上面画“×”，并用笔画一根正确连接的导线。（2）画出正确连接的电路图。
L1 L2
解析：（1）电压表要与被测的灯泡L2并联；
