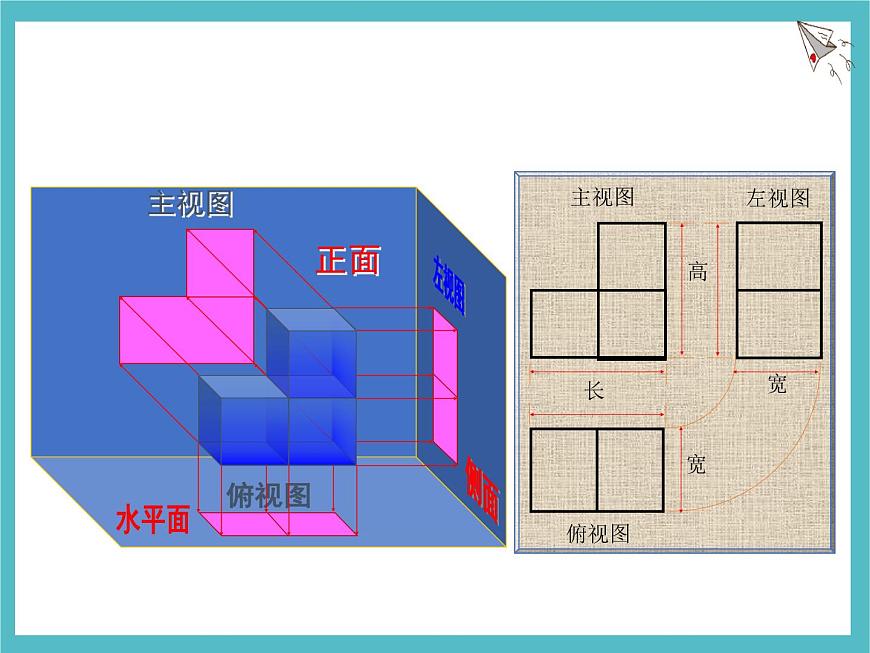

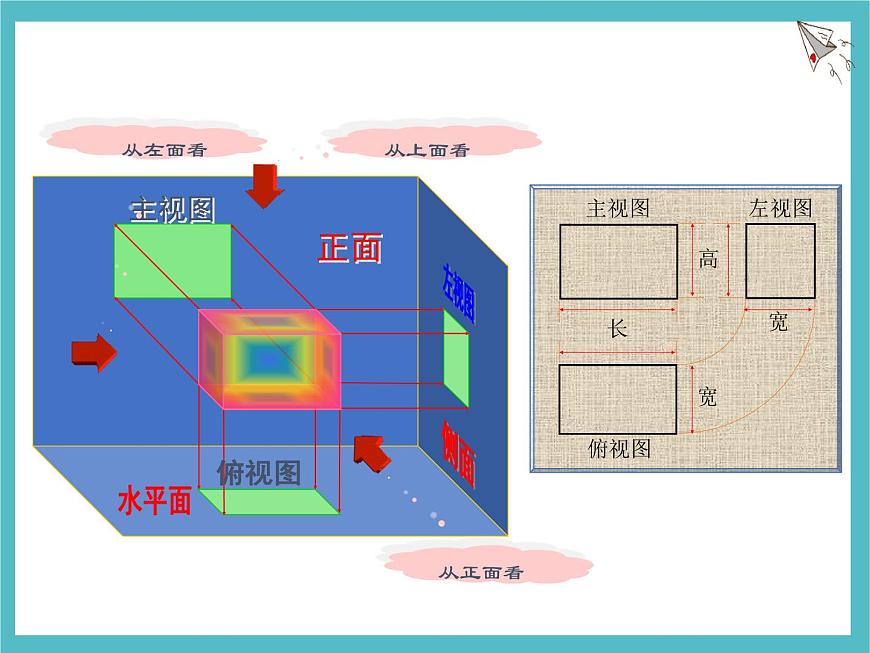

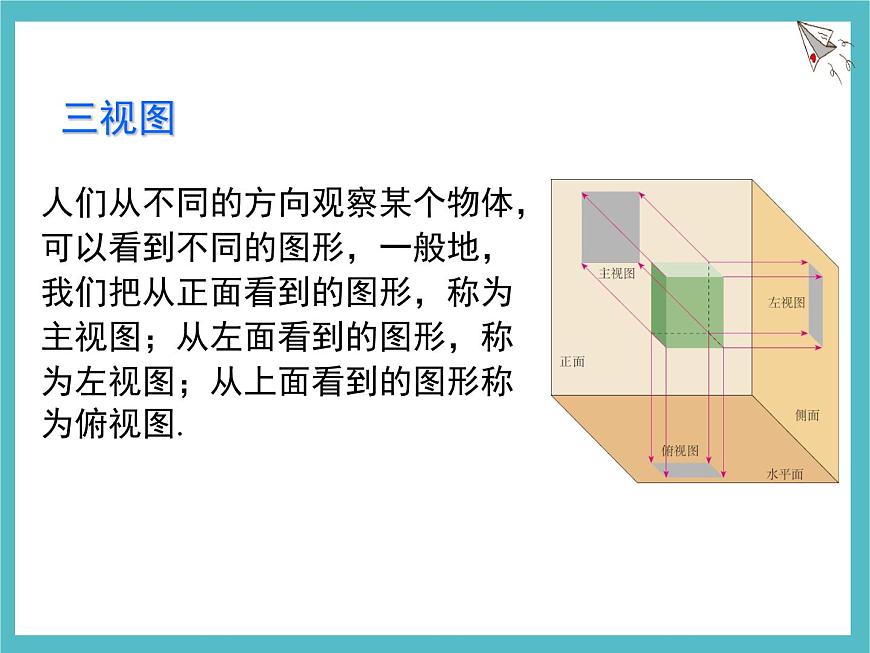

人们从不同的方向观察某个物体，可以看到不同的图形，一般地，我们把从正面看到的图形，称为主视图；从左面看到的图形，称为左视图；从上面看到的图形称为俯视图.

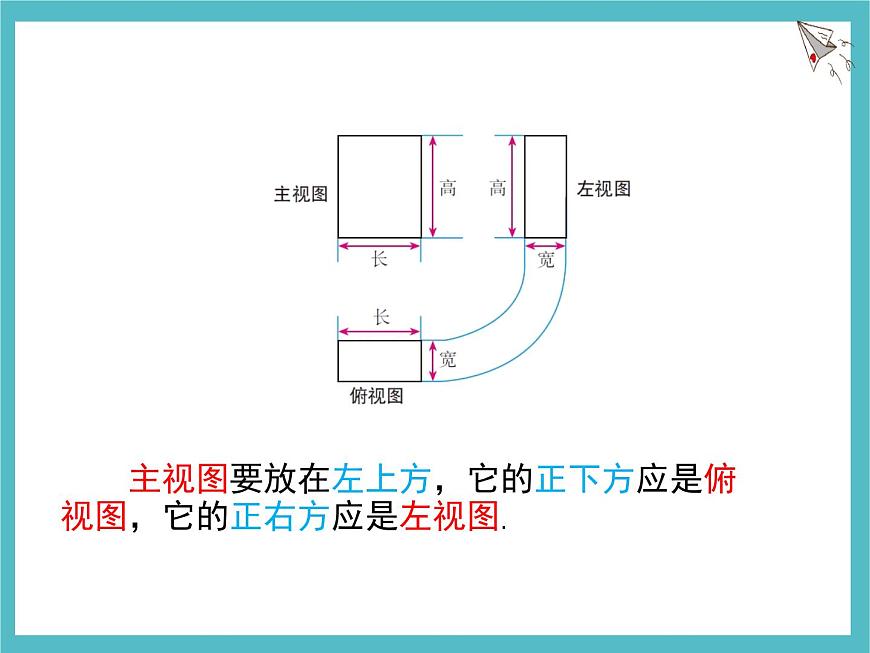

　　主视图要放在左上方，它的正下方应是俯视图，它的正右方应是左视图.

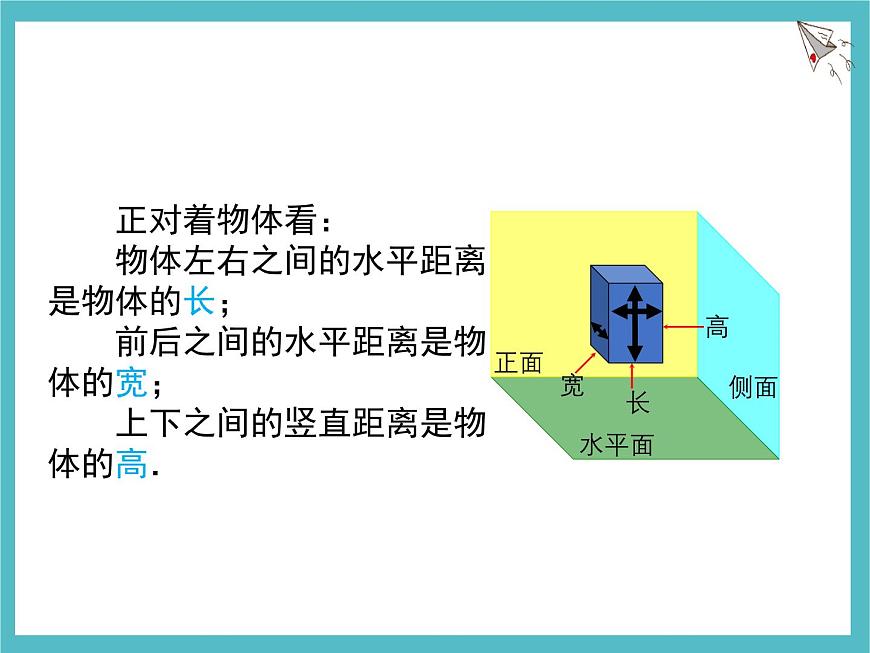

　　正对着物体看：　　物体左右之间的水平距离是物体的长；　　前后之间的水平距离是物体的宽；　　上下之间的竖直距离是物体的高．

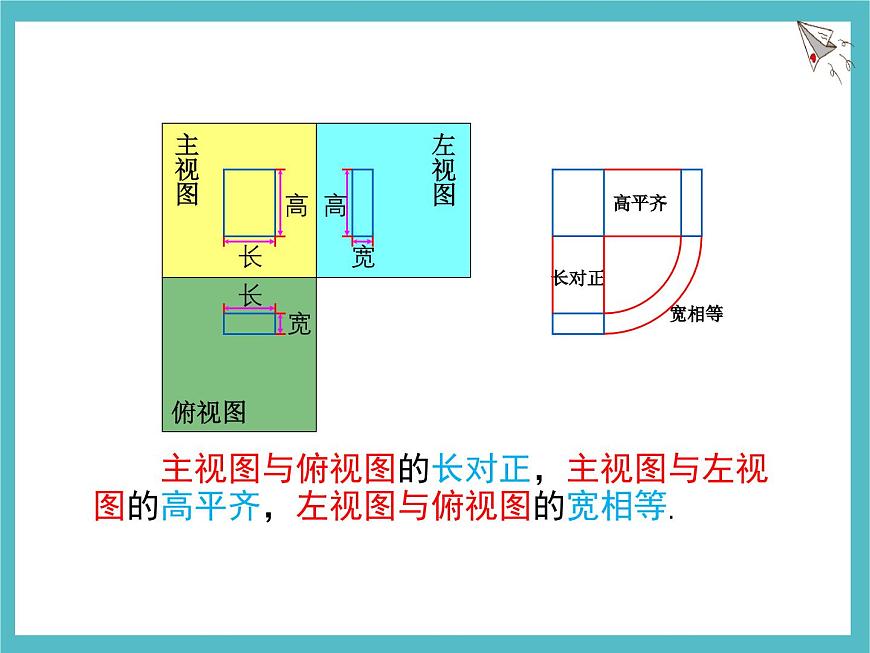

　　主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等.

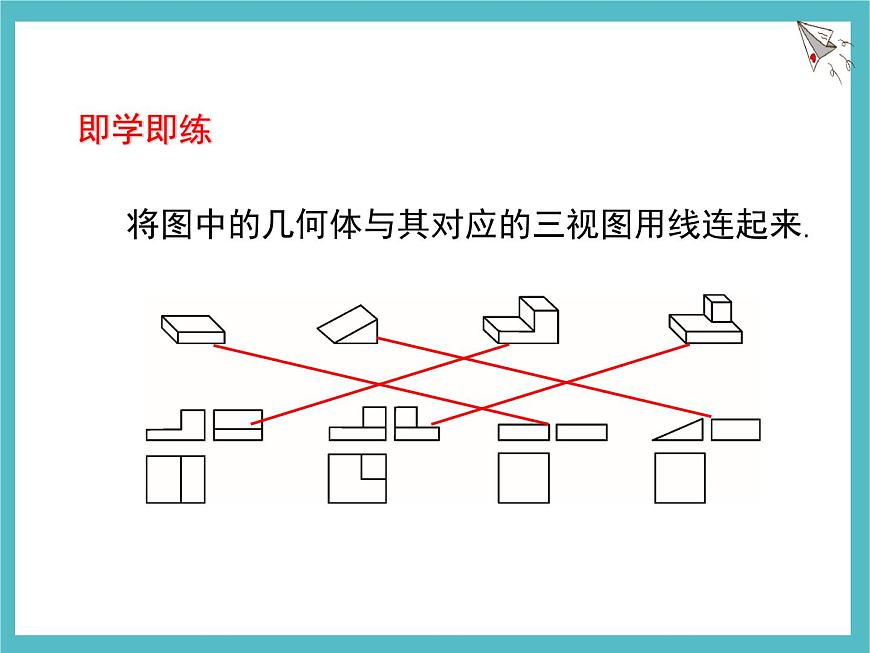

将图中的几何体与其对应的三视图用线连起来.
画三视图时，看得见部分的轮廓线画成实线，看不见部分的轮廓线画成虚线；
画三视图的方法： 第一步，确定主视图的位置，画出主视图； 第二步，在主视图正下方画出俯视图，注意与主视图长对正； 第三步，在主视图正右方画出左视图，注意与主视图高平齐，与俯视图宽相等.
规定在视图中加画点划线表示圆柱、圆锥的对称轴.
例1 画出下列几何体的三视图.
解 运用画三视图的方法可得答案如下图所示.
例2 画出如图所示的支架的三视图，其中支架的两个台阶的高度和宽度相等.
解 画组合体的三视图时，构成组合体的各部分的视图也要遵守“长对正、高平齐、宽相等”的规律.
画出下图正三棱柱、圆锥和半球的三视图.
1.下列几何体中，主视图、左视图和俯视图是全等形的几何体是（ ） A.圆柱 B.正方体 C.棱柱 D.圆锥
2.沿圆柱体上底面直径截去一部分后的物体如图所示，它的俯视图是（ ）
3.某长方体的主视图和左视图如图所示（单位：cm）,则其俯视图的面积是多少？
解 俯视图的长等于主视图的正，为3cm 俯视图的宽等于左视图的宽，为2cm 则 其俯视图的面积为:3×2=6cm2
1、物体的三视图之间长、宽、高有什么联系？
第一步，确定主视图的位置，画出主视图； 第二步，在主视图正下方画出俯视图，注意与主视图长对正； 第三步，在主视图正右方画出左视图，注意与主视图高平齐，与俯视图宽相等.
2、画物体三视图的具体方法是什么？
