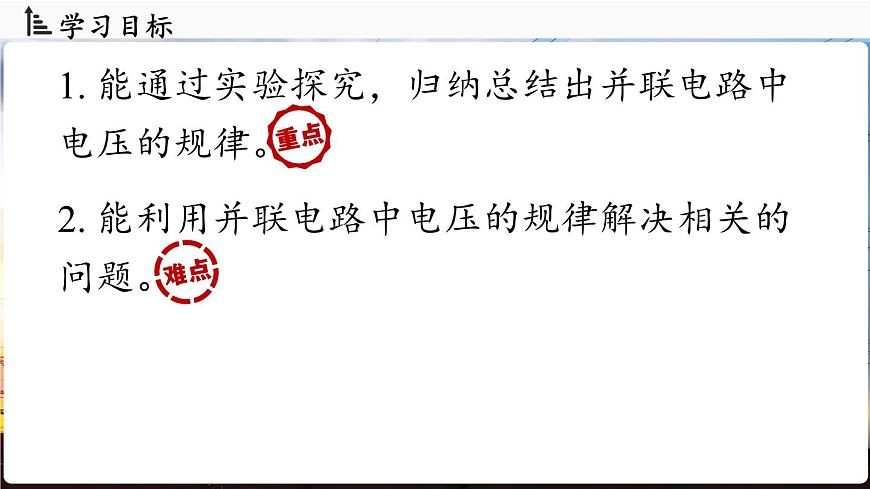

2. 能利用并联电路中电压的规律解决相关的问题。
1. 能通过实验探究，归纳总结出并联电路中电压的规律。

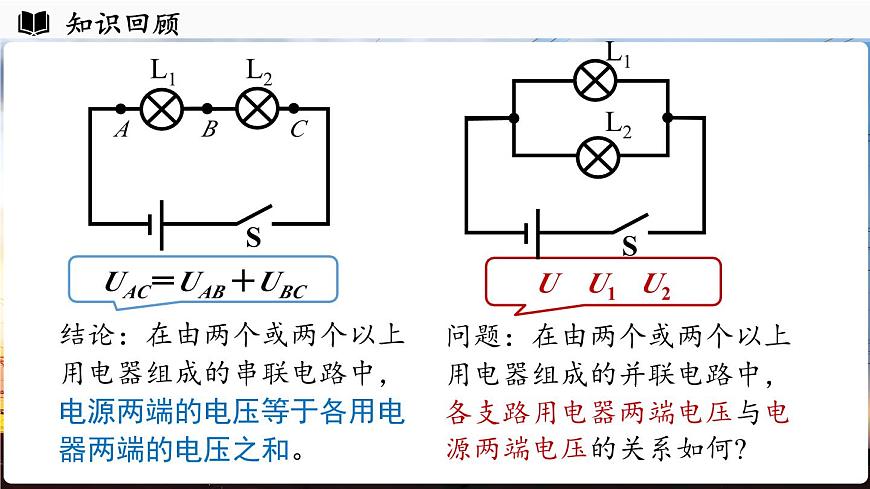

结论：在由两个或两个以上用电器组成的串联电路中，电源两端的电压等于各用电器两端的电压之和。
问题：在由两个或两个以上用电器组成的并联电路中，各支路用电器两端电压与电源两端电压的关系如何?
UAC＝UAB ＋UBC
U U1 U2
知识点1 并联电路的电压规律

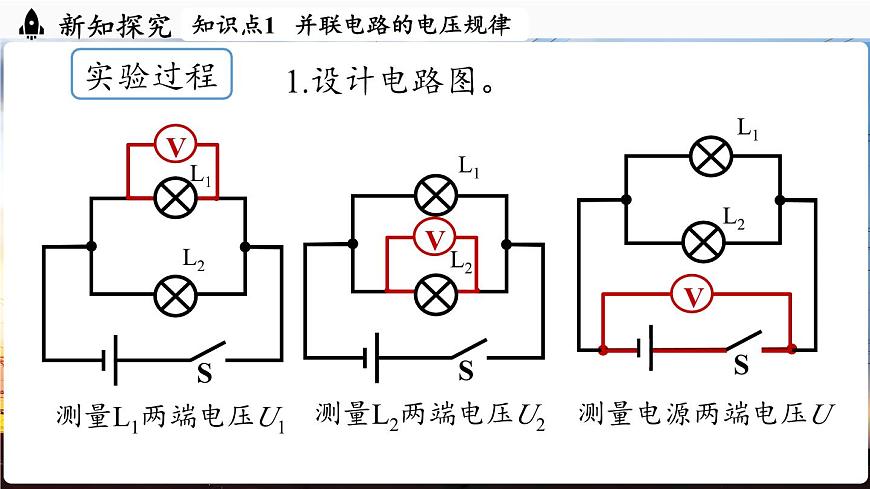

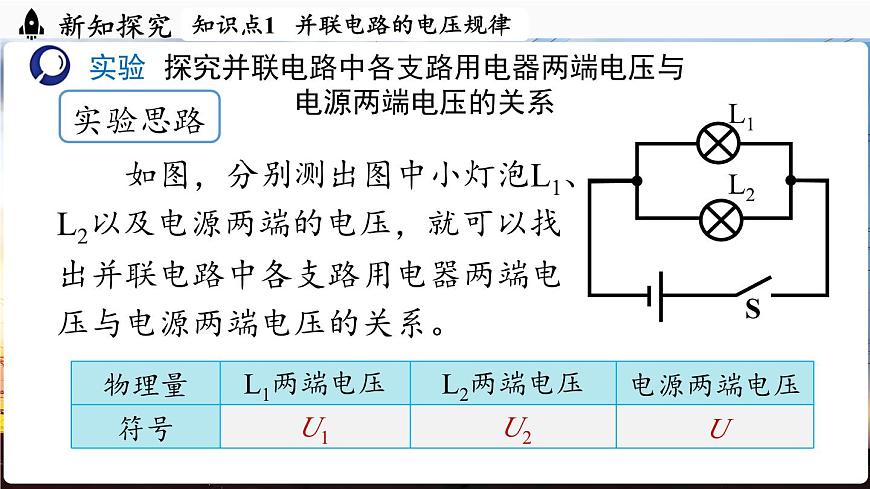

如图，分别测出图中小灯泡L1、L2以及电源两端的电压，就可以找出并联电路中各支路用电器两端电压与电源两端电压的关系。
探究并联电路中各支路用电器两端电压与电源两端电压的关系
2.选用不同规格的小灯泡L1、L2连接电路。

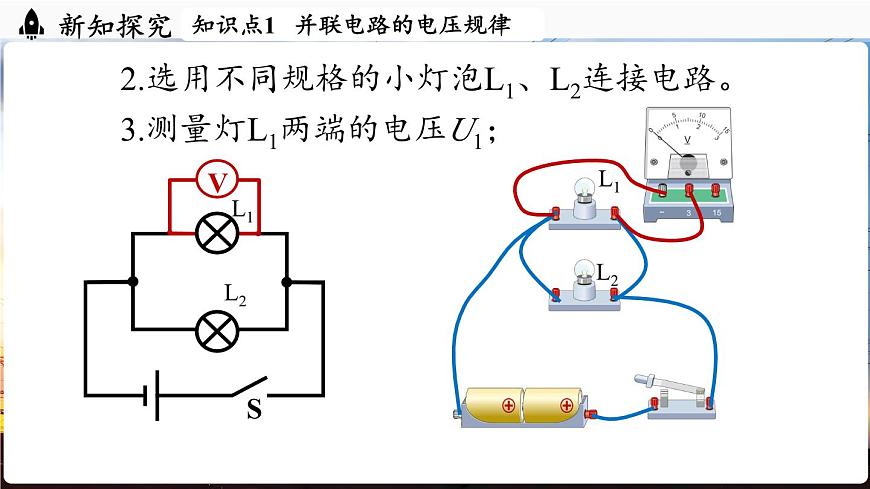

3.测量灯L1两端的电压U1；

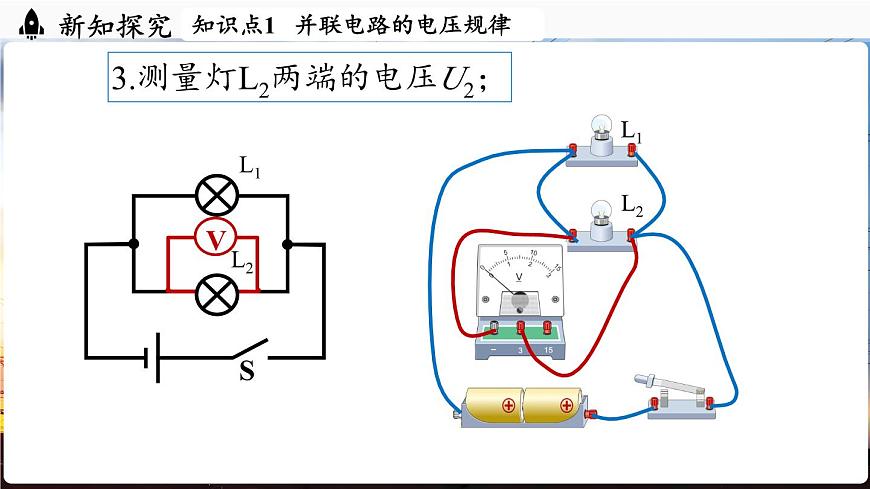

3.测量灯L2两端的电压U2；

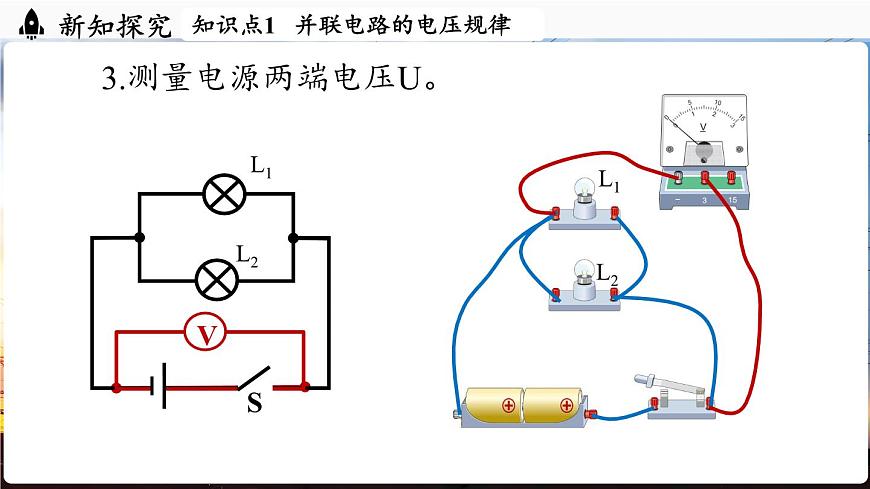

3.测量电源两端电压U。
4.换用不同规格的小灯泡，重做上述实验。
并联电路中各个支路用电器两端的电压与电源两端的电压相等。
1.当电路中有多个用电器并联时，此结论仍然成立，表达式为 U1=U2=U3=…=Un=U。 2.换用不同规格的灯泡再做几次的目的：是为了避免偶然性；使得出的结论具有普遍性。 3.当把几节相同的新干电池并联时，电池组两端的电压等于一节干电池两端的电压，即U=U1=1.5 V。
例1.如图所示的电路，闭合开关，电压表V1的示数为6 V，则电压表V2的示数为______V，电源电压为______V。
解析： 根据电路图可知，两灯泡并联，电压表V1和电压表V2都测量并联电路两端电压，即电源电压，故电压表V2的示数等于电压表V1的示数等于电源电压，即6 V。
练习1. 如图所示，在探究并联电路电压的关系时，某同学想把两个小灯泡并联起来，用电压表测量并联电路的总电压，请你用笔帮他画出连接的电路。
解析： 并联电路的总电压和各支路用电器两端电压相等。如图所示。
例2.某同学按图连接好电路，闭合开关后把电压表依次接在a、b，b、c，c、d，d、e，e、a两端，测得的电压分别为0、3 V、0、0、3 V。（1）此时a、c两端的电压是多少？（2）此时b、d，b、e，a、e两端的电压分别是多少？
解析：（1）a、c两端的电压： Uac=Uab＋Ubc=0＋3V=3V。
（2）b、d，b、e，a、e两端的电压分别为： Ubd=Ubc＋Ucd=3V＋0=3V， Ube=Ubd＋Ude=3V＋0=3V，Uae=Uab＋Ube=0＋3V=3V
例2.某同学按图连接好电路，闭合开关后把电压表依次接在a、b，b、c，c、d，d、e，e、a两端，测得的电压分别为0、3 V、0、0、3 V。（3）若要测量图中小灯泡两端的电压，电压表有哪几种连接方式？（4）你能否对第（3）问中的各种方式形成一个概括性的结论？
（3）电压表接在a、c，a、d，a、e，b、c，b、d，b、e两端都可以。
（4）在闭合电路中，导线和开关两端的电压为0。
换用不同规格的小灯泡，多次测量得到普遍规律
并联电路中，各个支路用电器两端的电压与电源两端的电压相等。
串、并联电路中电压的规律　
电源两端电压等于各用电器两端电压之和
各支路用电器两端电压与电源两端电压相等
解析： 图甲中两灯泡并联，图乙中两灯泡串联，根据串联和并联电路的电压规律即可算出。
1. 在图甲所示的电路中，闭合开关后电压表V1的示数为2.5 V，V2的示数应为____ V， V的示数应为____ V。在图乙所示的电路中，闭合开关后电压表V1的示数为2.5 V，V2的示数为3.8 V，V的示数应为 _____ V。
2.如图所示电路，开关S闭合后，下列各选项说法正确的是（ ）A.如果甲、乙、丙是电压表，当S1闭合后，U丙=U甲=U乙B.如果甲是电压表，乙、丙是电流表，S1断开形成串联电路C.电路中甲表和乙表可以同时是电流表D.如果电路是并联电路，则乙表的示数大于丙表的示数
R1、R2串联：U丙=U甲+U乙
