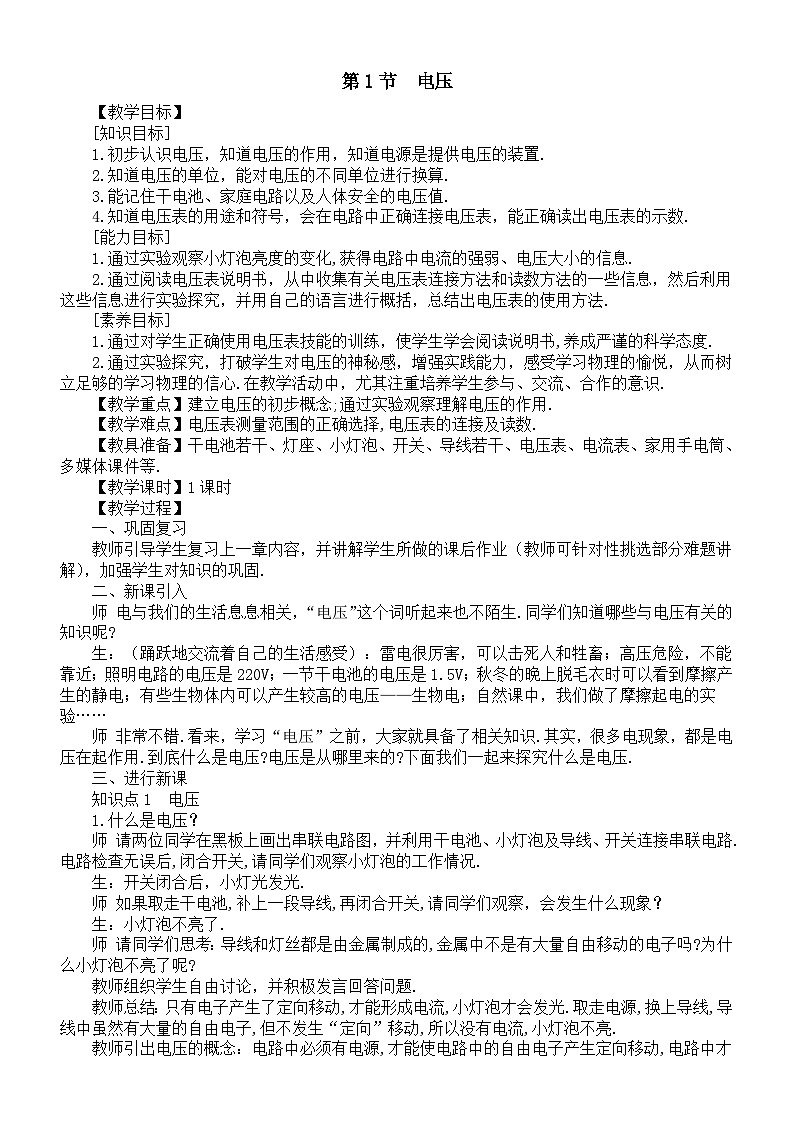

初中物理人教版（2024）九年级全册（2024）第十六章 电压 电阻第1节 电压教案

这是一份初中物理人教版（2024）九年级全册（2024）第十六章 电压 电阻第1节 电压教案，共5页。教案主要包含了教学目标，教学重点，教学难点，教具准备，教学课时，教学过程，板书设计等内容，欢迎下载使用。
[知识目标]
1.初步认识电压，知道电压的作用，知道电源是提供电压的装置.
2.知道电压的单位，能对电压的不同单位进行换算.
3.能记住干电池、家庭电路以及人体安全的电压值.
4.知道电压表的用途和符号，会在电路中正确连接电压表，能正确读出电压表的示数.
[能力目标]
1.通过实验观察小灯泡亮度的变化,获得电路中电流的强弱、电压大小的信息.
2.通过阅读电压表说明书，从中收集有关电压表连接方法和读数方法的一些信息，然后利用这些信息进行实验探究，并用自己的语言进行概括，总结出电压表的使用方法.
[素养目标]
1.通过对学生正确使用电压表技能的训练，使学生学会阅读说明书,养成严谨的科学态度.
2.通过实验探究，打破学生对电压的神秘感，增强实践能力，感受学习物理的愉悦，从而树立足够的学习物理的信心.在教学活动中，尤其注重培养学生参与、交流、合作的意识.
【教学重点】建立电压的初步概念;通过实验观察理解电压的作用.
【教学难点】电压表测量范围的正确选择,电压表的连接及读数.
【教具准备】干电池若干、灯座、小灯泡、开关、导线若干、电压表、电流表、家用手电筒、多媒体课件等.
【教学课时】1课时
【教学过程】
一、巩固复习
教师引导学生复习上一章内容，并讲解学生所做的课后作业（教师可针对性挑选部分难题讲解），加强学生对知识的巩固.
二、新课引入
师 电与我们的生活息息相关，“电压”这个词听起来也不陌生.同学们知道哪些与电压有关的知识呢?
生：（踊跃地交流着自己的生活感受）：雷电很厉害，可以击死人和牲畜；高压危险，不能靠近；照明电路的电压是220V；一节干电池的电压是1.5V；秋冬的晚上脱毛衣时可以看到摩擦产生的静电；有些生物体内可以产生较高的电压——生物电；自然课中，我们做了摩擦起电的实验……
师 非常不错.看来，学习“电压”之前，大家就具备了相关知识.其实，很多电现象，都是电压在起作用.到底什么是电压?电压是从哪里来的?下面我们一起来探究什么是电压.
三、进行新课
知识点1 电压
1.什么是电压？
师 请两位同学在黑板上画出串联电路图，并利用干电池、小灯泡及导线、开关连接串联电路.电路检查无误后,闭合开关,请同学们观察小灯泡的工作情况.
生：开关闭合后，小灯光发光.
师 如果取走干电池,补上一段导线,再闭合开关,请同学们观察，会发生什么现象？
生：小灯泡不亮了.
师 请同学们思考：导线和灯丝都是由金属制成的,金属中不是有大量自由移动的电子吗?为什么小灯泡不亮了呢?
教师组织学生自由讨论，并积极发言回答问题.
教师总结：只有电子产生了定向移动,才能形成电流,小灯泡才会发光.取走电源,换上导线,导线中虽然有大量的自由电子,但不发生“定向”移动,所以没有电流,小灯泡不亮.
教师引出电压的概念：电路中必须有电源,才能使电路中的自由电子产生定向移动,电路中才会有电流.也就是电源的两极间存在着某种“力量”迫使整个电路中的电子产生了定向移动.我们把电源两极间的这种作用称为“电压”.（注：电压作用在某电路或用电器的两端）
教学提示：对于电压概念的引出，由于它很抽象，教师在教学时可以用水压是形成水流的原因类比电压是形成电流的原因，帮助学生进行理解．
板书：电压是使电路中形成电流的原因,而电源是提供电压的装置.电压的符号是“U”.
例题1（多媒体展示）下列说法正确的是( )
A.通过导体的电压是形成电流的原因
B.电源是产生电压的必要条件
C.导体中有大量的自由电荷.只要构成通路，导体中就会有电荷通过
D.电路中只要有电压就会有电流
解析:电压只能说是导体两端的电压,而不能说成是“通过导体的电压”，所以选项A错；对于C项，电路虽构成通路，但电路两端若没有电压存在（即没有电源），电路中是不会有电流的，所以选项C错；在一个电路里，即使有电源，即电路两端加上电压，如果电路不是通路，电路中也不会有电流，所以选项D错，故应选B.
答案：B
2.电压的单位
师 电路中先后接入一节和两节干电池时，灯泡的亮度相同吗?
生：接入电路中的电池不同时,灯泡的亮度不同.接入两节电池时比用一节电池时灯亮.
师 这样的现象说明了什么问题呢?
生：用一节电池做电源和两节电池做电源的电压不同,不同的电压产生的效果不同.电源的电压越大,电路中的电流就越大,灯泡就越亮.
师 哪位同学还知道电压的表示符号及单位是什么?
板书：电压的符号是U.电压的单位是伏特，简称为伏，单位符号是V.电压常用的单位还有：毫伏（mV）、微伏（μV）、千伏（kV），它们之间的换算关系是1kV=103V，1mV=10-3V，1μV=10-6V.
师 请同学们翻开教材，阅读P68《小资料》，了解常见电压值，记住干电池的电压值、我国家庭电路的电压值.将表中数据换算成以千伏或毫伏为单位的数值，选用合适的单位进行换算.（注意：人体的安全电压值为不高于36V）.
例题2（多媒体展示）下列单位换算的过程和结果都正确的是（ ）
A.36V=36V÷1000V=3.6×10-2kV
B.100V=100V×1000mV=105V·mV
C.150mV=1500mV×1000=0.15V
D.3V=3×kV=3×10-3kV
解析:单位换算的过程就是对数据后所带的单位变更的过程，正确的解答为：
A.36V=36×1V=36×kV=3.6×10-2kV;
B.100V=100×1V=100×1000mV=105mV;
C.150mV=150×1mV=150×V=0.15V;
D.3V=3×1V=3×kV=3×10-3kV.
答案:D
课堂演练
完成本课时对应课堂练习.
知识点2 电压的测量
1.辨别电压表
师 请一位同学从这两个电表中选出电压表（如图），并说出选择的依据.
生：观察表盘上标有的字母，可知左边的电表是电流表，右边的电表是电压表.因为电流的单位是安培（A），标有“A”的是电流表.而电压的单位是伏特（V），标有“V”的就是电压表.
师 同学们一定还记得电流表在电路图中的符号，电路中电压表又该如何表示呢？
生：电路中电流表符号是，电压表符号应该是.
2.观察认识电压表
教师用多媒体播放图片“电压表”，引导学生观察如投影所示的电压表，并根据以前学过的电流表的知识，说出电压表的结构特点.
学生相互交流讨论，并积极发表意见：
①该电压表的零刻度线在表盘的最左端.
②该电压表有三个接线柱，两个测量范围.一个公共的“-”接线柱和两个分别标有数字“3”和“15”的“+”接线柱.（有的电压表，有一个公共的“+”接线柱和两个分别标有数字“3”和“15”的“-”接线柱）
③使用“-”和“3”两个接线柱时，测量范围是0~3V，刻度盘上每一大格表示“1V”，每一小格表示“0.1V”；使用“-”和“15”两个接线柱时，测量范围是0~15V，刻度盘上每一大格表示“5V”，每一小格表示“0.5V”.
3.电压表的连接
师 同学们已经认识了电压表.那我们应该如何使用电压表呢？请同学们带着以下两个问题去阅读P68的电压表说明书，并在“使用说明书”中找出关键词.
教师提出以下问题，并请学生积极回答：
问题1：电压表应该与被测用电器怎样连接？具体接法是什么？
生：用直流电压表测量某元件两端电压时应与这个元件并联.具体的接法是：标有“+”号的接线柱要靠近电源的正极，标有“-”号的接线柱要靠近电源的负极.
问题2：如何确定电压表要使用的测量范围？
生1：电压表的测量范围必须大于被测电路两端的电压.
生2：如果能判定被测电压不超过15V，可以先用“0~15V”的测量范围测；如果测出的电压不超过3V，可以改接“0~3V”的测量范围，从而提高测量的准确性.
师 现在请两位同学，一位同学将电压表接入我们开始连接的串联电路中，让电压表测量小灯泡两端的电压.另一位同学一起在原来画出的电路图（如图）上加入电压表，并在图中标出电压表的“+”、“-”接线端.
学生在电路中接入电压表，认真检查电路无误后合上开关，观察电压表的示数.
师 请同学们再思考以下问题：
问题1：如果正、负接线柱接反了，会出现什么现象？
问题2：如果被测电压超过了电压表的测量范围会出现什么现象？
生1：如果正、负接线柱接反了，指针会反向偏转，即向没有刻度的方向偏转.
生2：如果被测电压超过了电压表的测量范围，电压表的指针会超出刻度盘上的刻度线，测不出电压值.
教师引导学生讨论后进行实验演示（注意不允许学生效仿），并肯定学生的回答.强调问题1、2两种情况的后果是不仅测不出电压值，而且电压表指针还会被打弯甚至损坏电压表.
师 请同学们思考：如果事先不能估计被测电压的大小，应怎样选择测量范围？
学生思考并积极发言.
教师总结：（1）在事先不能估计被测电压的情况下，可以用“试触”的办法来选择测量范围（连接好电路后，在合上开关时轻轻接触一下就断开），同时观察电压表指针的偏转情况.如偏转过激，指针超出了表盘刻度线，则电压表测量范围太小，应换用较大测量范围；如果电压表指针偏转角度太小，则电压表测量范围太大，应换用小测量范围.
（2）“试触”的方法在电学中很重要，利用试触的方法不仅可以选择电压表的测量范围，还可以判断电源的正负极；判断电压表正、负接线柱的连接是否正确.
例题3（多媒体展示）如图所示的电路，能用电压表测出灯泡L1两端电压的是（ ）
解析:当开关S闭合后，A中电压表与电源并联，所以电压表测的是电源两端的电压（或者说是两只灯泡两端的总电压）；B中电压表与L1并联，正负接线柱的接法也正确；C中电压表与L2并联，测的是L2两端的电压；D中电压表虽然和L1并联，但电流从电压表的负接线柱流入电压表，这样电压表的指针会反向偏转，不能测出L1两端的电压.
答案:B
教师总结并板书电压表的使用规则.
板书：电压表的使用规则——二看、二要、一不准
（1）二看：读数时一要看清电压表所用的测量范围；二要看清每一小格所表示的数值.
（2）二要：电压表要并联在被测电路的两端，要使电流从电压表的“+”接线柱流入，从电压表的“-”接线柱流出.
（3）一不准：被测电压不能超过电压表的测量范围.
课堂演练
完成本课时对应课堂练习.
4.电压表的读数
师 请大家回顾电流表的读数方法.
生：①明确电流表可以测量的最大电流，明确电流表所使用的测量范围；
②确定电流表的一个小格代表多大的电流；
③接通电路后，看看表针向右总共偏转了多少个小格.
教师鼓励学生回答并用多媒体播放课件“电压表的读数方法”
电压表的读数方法：(多媒体课件)
明确所使用电压表的测量范围.
认清所使用测量范围的分度值.
③由指针所指的位置，读出电压表的示数，必要时，要进行估读.(如果指针没有指在刻度线上，而是指在两刻度线之间，测量时，指针更靠近哪个刻度线就以这根刻度线为准)
例如，观察下列两个电压表，图甲所示电压表使用的测量范围为0~15V，刻度盘上每大格表示5V，每小格表示0.5V,指针示数为11.5V（即2×5V+3×0.5V＝11.5V）.
图乙所示电压表使用的测量范围为0~3V，刻度盘上每大格表示1V，每小格表示0.1V,指针示数为2.3V.
例题4（多媒体展示）如图所示电压表，若选用“-”和“15”两个接线柱，它的测量范围是 ，表盘上每一大格表示 ，每一小格表示 ，指针所指的示数是 ；若选用“-”和“3”两个接线柱，它的测量范围是 ，表盘上每一大格表示 ，每一小格表示 ，电压表的示数是 .
解析:实验室中常用的电压表有三个接线柱，对应着两个测量范围，如图所示.如果选用“-”和“3”两个接线柱时，它的测量范围是0~3V,读数时要按表盘的下刻度来读，这时表盘上每一大格是1V，每一小格是0.1V;如果选用“-”和“15”两个接线柱时，它的测量范围是0~15V.读数时要按表盘的上刻度来读，这时表盘上每一大格是5V，每一小格是0.5V.
答案:0~15V 5V 0.5V 9V 0~3V 1V 0.1V 1.8V
课堂演练
完成本课时对应课堂练习.
五、教师结束语
继学习了电流概念之后，为了能揭示出电路中电流产生的原因，本课我们引入了电压的概念，知道其符号为U，单位为伏特，符号为V；电压的大小用电压表来测量，电压表使用时要并联在电路中，让电流从它的正接线柱流入，从它的负接线柱流出，被测电压值不能超过它的测量范围，如何才能判断出被测电压有没有超出其测量范围呢？一是估测，二是试触.读数时一定要先看电压表所接测量范围，明确每一小格是多少，视线与刻度盘是否垂直等，否则读数可能有错误.
六、课后作业
完成本课时对应课后练习.
【板书设计】
