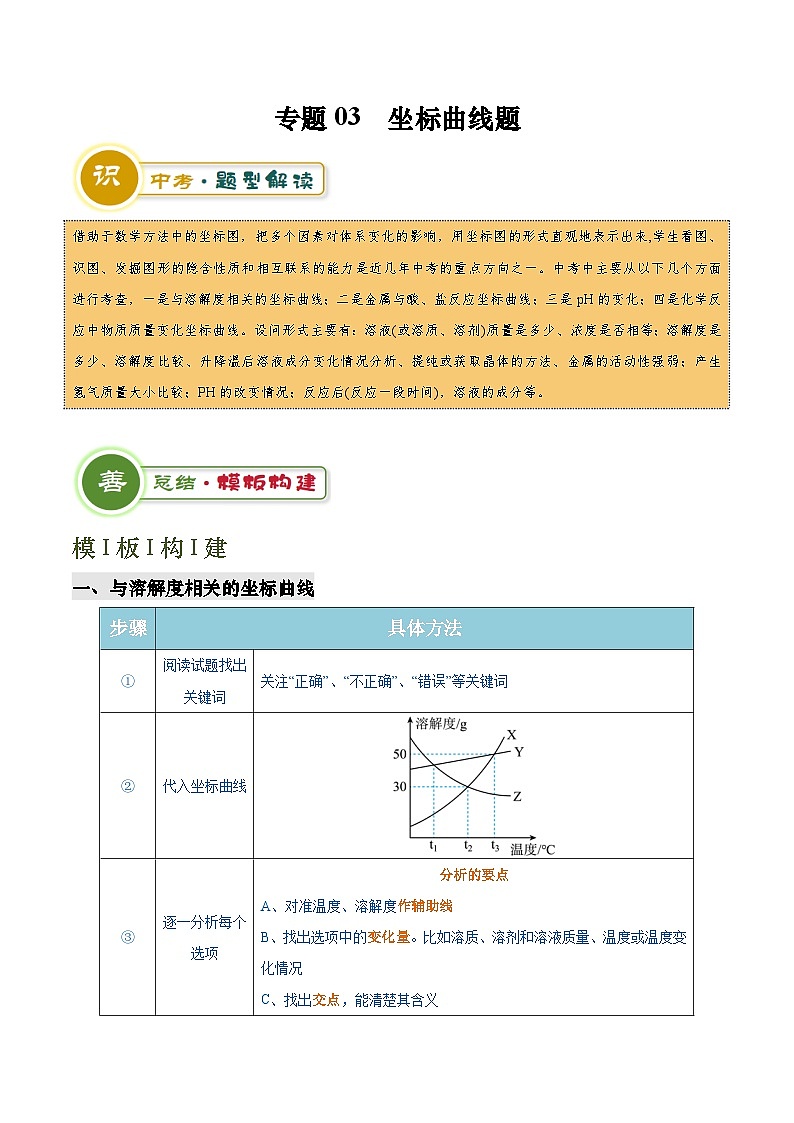

模I板I构I建
一、与溶解度相关的坐标曲线
疑I难I总I结

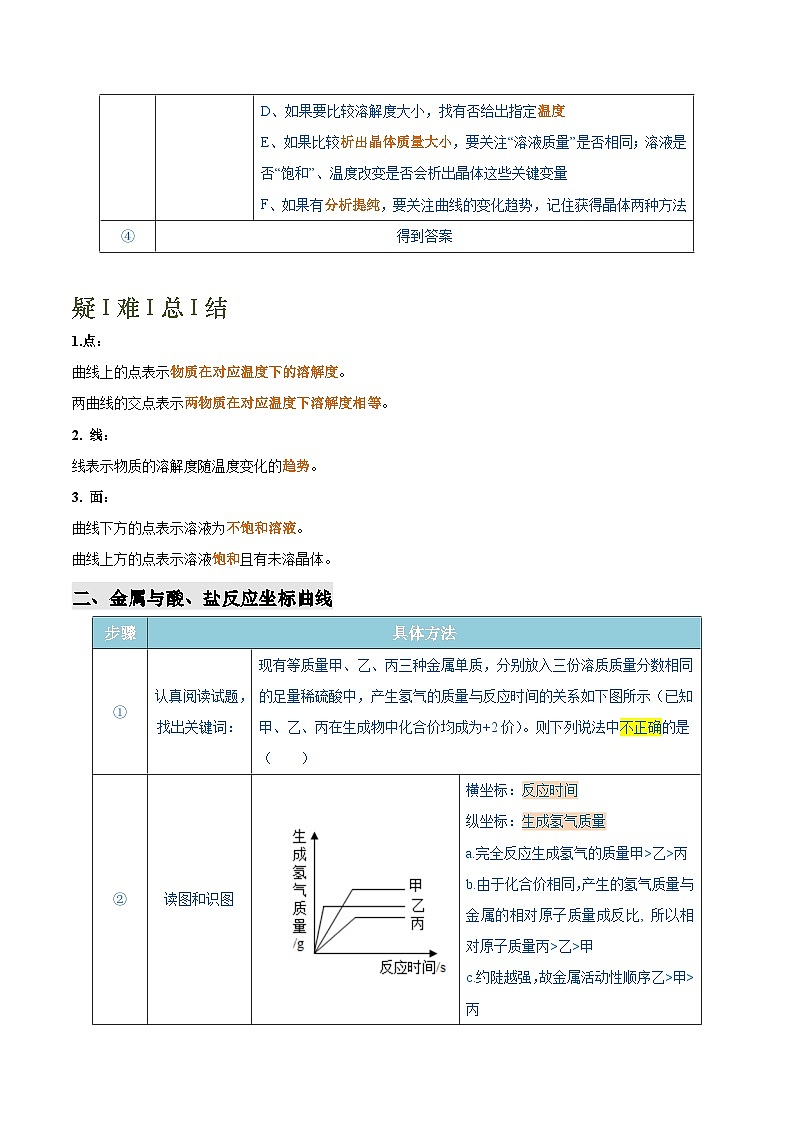

1.点：
曲线上的点表示物质在对应温度下的溶解度。
两曲线的交点表示两物质在对应温度下溶解度相等。
2. 线：
线表示物质的溶解度随温度变化的趋势。
3. 面：
曲线下方的点表示溶液为不饱和溶液。
曲线上方的点表示溶液饱和且有未溶晶体。
二、金属与酸、盐反应坐标曲线
疑I难I总I结

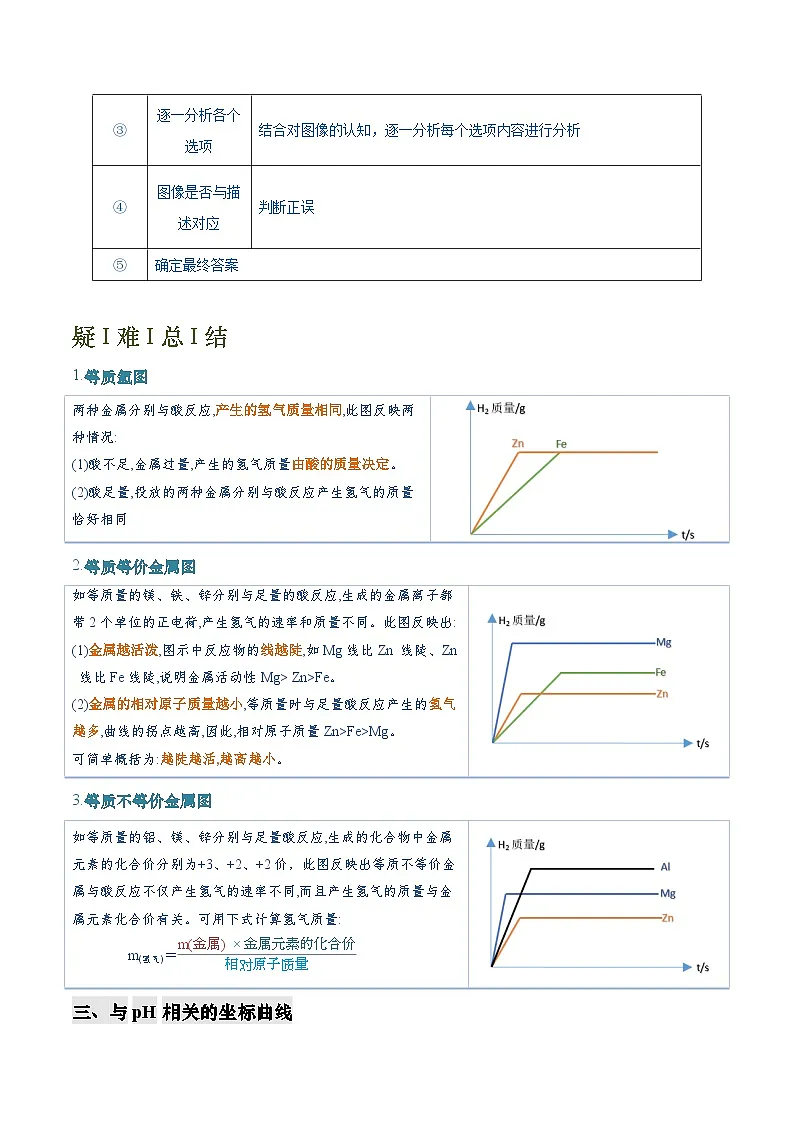

1.等质氢图
2.等质等价金属图
3.等质不等价金属图
三、与pH相关的坐标曲线
疑｜难｜总｜结
1. 酸溶液和酸性溶液
①酸溶液是酸的水溶液，溶液的溶质是酸；
②酸性溶液是显酸性（pH＜7）的溶液；
③酸溶液一定显酸性，但显酸性的溶液不一定是酸溶液，如硫酸铵溶液显酸性，但硫酸铵是盐。
2. 碱溶液和碱性溶液
①碱溶液是碱是水溶液，溶液的溶质是碱；
②碱性溶液是显碱性（pH＞7）的溶液；
③碱溶液一定显碱性，但显碱性的溶液不一定是碱溶液，如碳酸钠溶液显碱性，但碳酸钠是盐。
3. 酸性溶液加水稀释：
因酸性溶液的pH7,水的pH=7,随着加入水的质量的增加，pH不断减小，但不会小于7
四、反应前后各种量的变化曲线
疑｜难｜总｜结
1. 在密闭容器中，随着反应的进行，反应物和生成物的质量总和、元素的种类和质量不会发生变化。
2. 催化剂在反应前后质量不变，但在固体混合物中其质量分数一般会发生改变。
3. 在非密闭容器中，随着反应的进行，反应物和生成物的质量总和不一定不变。如生成气体或沉淀，原混合物中含有不溶性杂质等变量因素时，要减去这些物质质量。
4. 当多种物质可以与某一物质发生反应时，要考虑到反应中存在竞争机制，这会关系到曲线的起点的位置。
5. 完全反应后，若继续加入某物质，溶液质量一定变、某溶质质量可能不变，但溶剂质量一般会变。
题型一、与溶解度相关的坐标曲线
【例1】（2023·四川省广安市中考真题）X、Y、Z三种固体物质（均不含结晶水）的溶解度曲线如图所示。下列说法正确的是
A．三种物质的溶解度由大到小的顺序为：X＞Y＞Z
B．t2℃时，将20gX物质放入50g水中，可得到70g溶液
C．t3℃时，将100gX物质的饱和溶液降温至t2℃，可析出20g晶体
D．t1℃时，分别将X、Y、Z三种物质的饱和溶液升温至t3℃（不考虑溶剂的蒸发），所得溶液中溶质的质量分数的大小关系为：Y＞Z＞X
『模板应用』
相同考点变情境➽获得晶体的方法
1. （2023·江苏省扬州市中考真题）KNO3和NaCl的溶解度曲线如图所示。下列说法正确的是
A．KNO3的溶解度比NaCl大
B．将室温下KNO3的饱和溶液升高温度，溶液仍饱和
C．KNO3和NaCl均属于难溶物质
D．除去KNO3中少量NaCl可用冷却热饱和溶液结晶的方法
相同考点变情境➽溶质质量分数大小比较
2.（2023·安徽省中考真题）煤化工废水中含有NaCl、Na2SO4、NaNO3，这三种盐的溶解度曲线如图所示。下列有关说法正确的是
A．与NaNO3相比，NaCl更适合通过饱和溶液降温结晶得到
B．a1℃时，NaNO3的饱和溶液，溶质的质量分数为80%
C．a1℃，NaCl和Na2SO4的饱和溶液，溶质质量分数相等
D．40℃时，Na2SO4的饱和溶液，升温到60℃变为不饱和溶液
相同考点变情境➽气体溶解度
3. （2023·云南省中考真题）夏季下雨之前，天气闷热，水中的含氧量降低，养鱼池中的鱼往往会浮出水面。下列有关说法错误的是
A．氧气的溶解度会随压强的减小而减小
B．氧气的溶解度会随温度的升高而增大
C．为了增加养鱼池中的含氧量，可以向养鱼池中通入空气
D．为了增加养鱼池中的含氧量，可以把养鱼池的水喷向空中
相同考点变情境➽析出晶体的质量比较
4. （2023·广西南充市中考真题）溶液在日常生活、工农业生产和科学研究中具有广泛的用途。
（1）碘酒用于消毒杀菌，其溶剂是 （填化学式）。
（2）如图是甲、乙、丙三种固体物质（均不含结晶水）的溶解度曲线，回答下列问题：
①甲中混有少量乙时，提纯甲的方法是 。
②t2℃时，将30g甲固体加入到50g水中，充分溶解并恢复到原温度，所得溶液中溶质和溶液的质量之比为
（填最简整数比）。
③t2℃时，将甲、乙、丙的饱和溶液降温到t1℃，下列说法正确的是 （填选项）。
A.析出晶体质量最多的是甲 B.溶质质量分数大小关系是：乙＞甲＞丙
C.得到的都是饱和溶液 D.溶剂质量大小关系是：丙＞乙＞甲
题型二、金属与酸、盐反应坐标曲线
【例2】（2023河北中考真题）向盛有ag铜锌混合物的烧杯中加入稀硫酸，该过程中剩余固体与加入稀硫酸的质量关系如图所示。下列说法错误的是
A．M点时，溶液中的溶质只有
B．N点时，生成气体的总质量达到最大
C．过程中，溶液的逐渐增大
D．该铜锌混合物中锌的质量为
『模板应用』
相同考点变情境➽金属活动性比较
1.（2023·四川省自贡市中考）现有体积大小相同的三种金属X、Y、Z，分别放入三份溶质质量分数相等的足量稀硫酸中，X不发生反应，Y、Z反应生成氢气的质量与反应时间的关系如图所示。X、Y、Z的金属活动性顺序正确的是
A．X＞Y＞ZB．X＞Z＞YC．Y＞Z＞XD．Z＞Y＞X
相同考点变情境➽金属与盐溶液反应
2. （2023·湖北省仙桃市中考真题）向装有一定量硝酸铜和硝酸银混合溶液的试管中，缓慢加入细铁粉，充分反应。下列关于试管中物质的变化关系图错误的是
A．B．
C．D．
相同考点变情境➽生成物成分分析
3. （2023·河北沧州）将一定质量的锌粉加入含硝酸银和硝酸铜的混合溶液中，充分反应。反应过程中固体质量与加入锌粉的质量关系如图所示。下列说法正确的是
A．a点固体为锌和银
B．b点固体中加入稀盐酸有气泡产生
C．c点溶液为无色
D．d点固体为银和铜
题型三、与pH相关的坐标曲线
【例3】（2023·黑龙江绥化·中考真题）（多选）下列图像能正确反映其对应关系的是
A．向一定质量的氢氧化钠和氯化钡混合溶液中逐滴加入稀硫酸
B．向p=13的溶液中不断加水
C．等质量、等质量分数的过氧化氢溶液完全分解
D．一定温度下，向饱和的硝酸钾溶液中，不断加入硝酸钾固体
『模板应用』
相同考点变情境➽中和反应与pH
1. （2023·四川眉山中考真题）实验小组用传感器探究稀NaOH溶液与稀盐酸反应过程中温度和pH的变化。测定结果如图所示。下列说法错误的是
A. 反应过程中有热量放出
B. 30s时，溶液中溶质为HCl和NaCl
C. 60s时，加入1~2滴紫色石蕊溶液变成蓝色
D. 该实验是将稀盐酸加入稀NaOH溶液
相同考点变情境➽pH与中和滴定实验
2. （2023·甘肃白银中考真题）某化学兴趣小组三位同学在学习了硫酸与氢氧化钠反应后，分别结合自己在实验室中所做的实验，从不同方面对其进行图像描述。图A是实际操作图，图B是反应过程中溶液的酸碱度变化图，图C是微观粒子结合过程的示意图。
根据以上图示，回答下列问题：
(1)依据图A、图B可知，该实验是将_______滴加到另一种溶液中。
(2)图B中b点溶液中溶质是_______。
(3)向的溶液中滴加氯化钡，发生反应的化学方程式为_______。
(4)写出图C中方框内乙粒子的符号_______。
相同考点变情境➽pH与数字传感
3. （2022·江苏无锡中考真题）化学兴趣小组同学对稀盐酸和氢氧化钠溶液反应的发生进行了探究。
（1）利用如图1所示的装置进行实验探究。用pH传感器测得烧杯中溶液的pH随滴加液体体积变化的曲线如图2所示。
①反应前烧杯中盛放的液体Y是 。
②图中b点所示溶液中的溶质是 。
③写出盐酸和氢氧化钠反应的化学方程式： 。
（2）利用如图3所示装置进行实验：烧杯中放入新制饱和石灰水，向试管中加入氢氧化钠溶液，将稀盐酸滴入试管。一段时间后，试管外壁附近溶液中出现浑浊，原因是 。
题型四、反应前后各种量的变化曲线
【例4】（2023·江西中考真题）向盛有一定量氧化铁的烧杯中不断滴入稀硫酸，烧杯中有关量的变化见图，其中正确的是
A． B．C． D．
『模板应用』
相同考点变情境➽容器内体积分数(或压强)
1. （2023·衡阳中考真题）某化学兴趣小组三位同学在学习了硫酸与氢氧化钠反应后，分别结合自己在
拉瓦锡用定量的方法研究了空气的成分。某兴趣小组利用氧气传感器来检测足量红磷燃烧过程中氧气的含量，如图所示，下列判断正确的是
A．a点时容器内氮气体积分数为85% B．容器内物质总质量：b点＞c点
C．氧气有剩余，说明物质燃烧时氧气必须达到一定浓度 D．此实验测得空气中氧气的质量分数为18%
相同考点变情境➽溶液的成分
2. （2023·包头中考真题）常温下向一定量的稀盐酸中逐滴加入氢氧化钠溶液至过量，测得水的质量、氯化钠的质量随氢氧化钠溶液质量的变化关系如图所示。下列说法错误的是
A．乙表示的物质为氯化钠
B．加入b克NaOH溶液时，恰好完全反应
C．加入c克NaOH溶液时，所得溶液中的阴离子为Cl﹣
D．NaOH溶液由a克递增到b克，所得溶液的酸性逐渐减弱
相同考点变情境➽计算生成物的质量
3. （2023·武汉中考真题）化学兴趣小组探究酸碱盐的化学性质，进行如图1所示实验。实验后将甲、乙两支试管内的物质倒入烧杯，如图2所示，充分反应，静置。为探究烧杯内溶液的组成，取适量上层清液，向其中逐滴加入质量分数为1.71%的氢氧化钡溶液，产生沉淀的质量与加入氢氧化钡溶液质量的变化关系如图3所示。下列说法错误的是（ ）
​
A．图1充分反应静置后，乙试管内上层清液中一定含有两种酸
B．图2烧杯内可以观察到沉淀逐渐减少，最终只剩余白色沉淀
C．图2充分反应静置后，烧杯内上层清液中含有三种阳离子和两种阴离子
D．图3中加入30.0g氢氧化钡溶液时，生成沉淀的质量为0.797g
1. 20℃时，将20g硝酸钾固体投入到100水中，充分搅拌，随着时间推移，所得溶液的质量如图所示。下列说法正确的是
A．所得溶液降低一定温度，一定有硝酸钾析出
B．如果用水量是50g，最终只能得到60g溶液
C．所得溶液中继续投入硝酸钾固体，溶液质量一定还是120g
D．100g＜m（溶液质量）＜120g时，溶液均为不饱和溶液
2. （原创题）一小块未打磨的铝片和一定质量的稀盐酸反应，产生气泡的快慢和反应时间的关系如图。下列猜想正确的有
①0～t1阶段，可能是铝表面有层氧化膜 ②t1～t2阶段，可能是铝和稀盐酸反应放出热量
③t3时刻，可能是稀盐酸过量 ④t3时刻，可能是稀盐酸不足
A．1项B．2项C．3项D．4项
3. （新考法）甲、乙两种物质的溶解度曲线如图所示。下列说法正确的是​
A．阴影部分的任意点表明甲、乙两种溶液都是饱和溶液
B．P点时，甲、乙两种溶液的溶质质量分数相等
C．t2℃时，在100g水中加入60g甲，形成不饱和溶液
D．t1℃时，甲、乙的饱和溶液升温至t2℃，溶液的溶质质量分数甲＞乙
4. 如图中的图像与实验事实叙述相符的是
A．高温煅烧石灰石
B．将一定量铁粉加入硫酸铜溶液中
C．向等质量的铁粉和锌粉中分别逐滴滴加等质量分数的稀硫酸
D．某温度下，向硝酸钾的饱和溶液中加入硝酸钾晶体
5.（新组合）列所示的四个图像中，能正确反映对应变化关系的是
6. 向盛有硫酸和硫酸镁混合溶液的烧杯中滴入Ba(OH)2溶液，烧杯中溶质的质量与加入的Ba(OH)2溶液的质量关系如图所示。下列有关说法错误的是
A．d点沉淀质量大于b点沉淀质量 B．b→c段没有水生成
C．b点溶液溶质为硫酸镁 D．a→b段溶液的质量一定减小
7. （新情景） （2023•孝感）某实验小组用一定量大理石（杂质不与盐酸反应也不溶于水）和30g溶质质量分数为7.3%的稀盐酸反应制取二氧化碳，充分反应后，将反应后的剩余物过滤（不考虑溶质损失），向滤液中逐滴滴加溶质质量分数为10.6%的碳酸钠溶液，测得滤液的pH与加入溶液质量的关系如图所示。已知氯化钙溶液呈中性，碳酸钠溶液呈碱性。下列有关分析不正确的是
A．大理石和稀盐酸反应产生CO2的质量为0.88g
B．c点对应的溶液中溶质的质量为2.34g
C．a点对应的溶液中有三种溶质
D．bc段发生反应的化学方程式为Na2CO3+CaCl2═CaCO3↓+2NaCl
8. 如图，t1℃时，将等质量的M和N两种固体分别加入到各盛有100g水的烧杯Ⅰ和烧杯Ⅱ中，充分溶解后现象如图甲所示，继续升温到t2℃时，现象如图乙所示。M和N的溶解度曲线如图丙所示。下列说法正确的是
A．图丙A是固体N的溶解度曲线 B．图乙两烧杯中溶液的质量相等
C．图甲烧杯Ⅱ中的溶液可能是饱和溶液 D．烧杯中加入M、N的质量可能是25g
9 . （新考法）常温下向一定质量的Mg(NO3)2和AgNO3混合溶液中逐渐加入铁粉，充分反应。下列图像中不正确的有
A． B． C． D．
10 .向盛有CuO和Cu的烧杯中逐滴加入稀硫酸，一段时间后再逐滴加入BaCl2溶液，反应过程中烧杯中固体的质量与加入溶液的质量关系如图所示。下列说法正确的是
A．XY段溶液质量逐渐减小 B．Y、Z两点溶液中溶质种类相同
C．将铁丝放入Z点溶液中，铁丝表面有红色固体析出 D．溶液中铜元素的质量：W点小于Z点
11 .（2023·山东聊城中考）溶液与人们的生产、生活密切相关。请结合图一、图二所给信息，回答下列问题：
(1)t1℃时，甲、乙两物质饱和溶液的溶质质量分数：甲_______乙（填“>”或“=”或“乙>丙
b.由于化合价相同，产生的氢气质量与金属的相对原子质量成反比, 所以相对原子质量丙>乙>甲
c.约陡越强，故金属活动性顺序乙>甲>丙
③
逐一分析各个选项
结合对图像的认知，逐一分析每个选项内容进行分析
④
图像是否与描述对应
判断正误
⑤
确定最终答案
两种金属分别与酸反应,产生的氢气质量相同,此图反映两种情况:
(1)酸不足,金属过量,产生的氢气质量由酸的质量决定。
(2)酸足量,投放的两种金属分别与酸反应产生氢气的质量恰好相同
H2质量/g
t/s
Zn
Fe
如等质量的镁、铁、锌分别与足量的酸反应,生成的金属离子都
带2个单位的正电荷,产生氢气的速率和质量不同。此图反映出:
(1)金属越活泼,图示中反应物的线越陡,如Mg线比Zn 线陡、Zn
线比Fe线陡,说明金属活动性Mg> Zn>Fe。
(2)金属的相对原子质量越小,等质量时与足量酸反应产生的氢气
越多,曲线的拐点越高,因此,相对原子质量Zn>Fe>Mg。
可简单概括为:越陡越活,越高越小。
H2质量/g
t/s
Zn
Fe
如等质量的铝、镁、锌分别与足量酸反应,生成的化合物中金属
元素的化合价分别为+3、+2、+2价，此图反映出等质不等价金
属与酸反应不仅产生氢气的速率不同,而且产生氢气的质量与金
属元素化合价有关。可用下式计算氢气质量:
m(氢气)＝eq \f(m(金属) ×金属元素的化合价,相对原子质量)
H2质量/g
t/s
Zn
Fe
步骤
具体方法
①
认真阅读试题，找出关键词：
向盛有饱和石灰水的烧杯中逐渐加入少量生石灰(忽略水挥发和CO2影响)，下列图像不正确的
②
分析横、纵坐标表示的含义
示例
横坐标：碳酸钠溶液质量；纵坐标：pH。
③
看特殊点(起点、拐点、终点、交点)
起点
起点在纵坐标上且数字小于7，说明此时溶液pH小于7，显酸性；
拐点
分别表示碳酸钠与盐酸恰好完全反应，碳酸钠与氯化钙恰好完全反应；
终点
曲线随着碳酸钠的溶液质量的增加，pH增大，直至不变。
④
图像是否与描述对应
向一定量的氢氧化钠溶液中不断加入水，pH不断减小，但不会小于7。
⑤
逐项核验，确定最终答案
步骤
具体方法
①
读题：找出关键词
向盛有饱和石灰水的烧杯中逐渐加入少量生石灰(忽略水挥发和CO2影响)，下列图像不正确的有
②
代入第一幅题
③
④
进入循环，分析下一幅图
⑤
得到答案
步骤
具体方法
①
阅读试题找出关键词
（2023年四川省广安市中考）X、Y、Z三种固体物质（均不含结晶水）的溶解度曲线如图所示。下列说法正确的是( )
②
代入坐标曲线
③
逐一分析每个选项
A．三种物质的溶解度由大到小的顺序为：X＞Y＞Z
没有指明温度，故选项说法错误
B．t2℃时，将20gX物质放入50g水中，可得到70g溶液
t2℃时，X物质的溶解度是30g，所以将20gX物质加入到50g水中，可得到65g溶液，故选项说法错误；
C．t3℃时，将100gX物质的饱和溶液降温至t2℃，可析出20g晶体
t3℃时，X的溶解度为50g，则100gX的饱和溶液中，溶质的质量为100g×eq \f(50g,100g+50g)×100%≈33.3g，溶剂的质量为100g-33.3g=66.7g，而t2℃时，X的溶解度为30g，则析出晶体33.3g-66.7g×eq \f(30g,100g)×100%≈13.3g，故选项说法错误；
D．t1℃时，分别将X、Y、Z三种物质的饱和溶液升温至t3℃（不考虑溶剂的蒸发），所得溶液中溶质的质量分数的大小关系为：Y＞Z＞X
④
得到答案
⑤
步骤
具体方法
①
认真阅读试题，找出关键词：
向盛有ag铜锌混合物的烧杯中加入稀硫酸，该过程中剩余固体与加入稀硫酸的质量关系如图所示。下列说法错误的是
②
读图和识图
横坐标：加入稀硫酸的质量
纵坐标：剩余固体质量
金属的活动性，锌＞氢＞铜，只有锌和硫酸反应，反应产生硫酸锌和氢气。
③
逐一分析各个选项
A．M点时，溶液中的溶质只有
M点时锌剩余硫酸不足，则溶液中的溶质是硫酸锌，说法正确；
B．N点时，生成气体的总质量达到最大
N点时，全部锌和稀硫酸反应，则生成气体的总质量达到最大，说法正确；
N→P过程中，溶液的pH逐渐增大
N点锌和稀硫酸反应恰好完全反应，此时溶液为硫酸锌溶液，P点时所加稀硫酸过量，此时溶液中的溶质有硫酸锌和硫酸，溶液显酸性，pH＜7，N→P点时，溶液的酸性增强，pH减小，说法错误；
该铜锌混合物中锌的质量为
N点锌完全反应，b是铜的质量，则锌的质量为 (a-b)g，说法正确；
④
图像是否与描述对应
根据逐项分析，A、B、D图均正确，C图错误。
⑤
确定最终答案
步骤
具体方法
①
认真阅读试题，找出关键词：
下列图像能正确反映其对应关系的是
②
分析横、纵坐标表示的含义
横坐标：加入水的质量；
纵坐标：pH。
③
看特殊点(起点、拐点、终点、交点)
起点
起点在纵坐标上，显示数字为13，溶液显碱性；
终点
曲线随着加入水的质量增加，无限接近于7，但不等于7。
④
图像是否与描述对应
能正确反映其对应关系
⑤
逐项核验，确定最终答案
步骤
具体方法
①
读题：找出关键词
向盛有一定量氧化铁的烧杯中不断滴入稀硫酸，烧杯中有关量的变化见图，其中正确的是
②
代入第一幅题
③
分析横、纵坐标表示的含义
横坐标：加入硫酸的质量；
纵坐标：剩余固体质量。
④
看特殊点(起点、拐点、终点、交点)
起点：固体氧化铁质量
拐点：滴入稀硫酸后氧化铁质量(不为0)
终点：充分加入硫酸质量后，剩余的氧化铁质量(不为0)。
该题分析结果：随着硫酸的加入，最终氧化铁完全耗尽，质量应该为0，所以改图错误。
⑤
进入循环，分析下一幅图
⑥
经逐图分析，A、B、D三个曲线图均错，C正确。
A.向等质量的水中分别加入相同质量的NaOH和NH4NO3固体
B.分别向等质量的镁粉和铁粉中滴加溶质质量分数相同的稀硫酸
C.向部分变质的NaOH溶液中滴加稀盐酸
D.向Na2SO4和H2SO4的混合溶液中逐滴加入Ba(OH)2溶液
实验步骤
现象
固体的成分
取少量固体加______
有气泡产生
______
