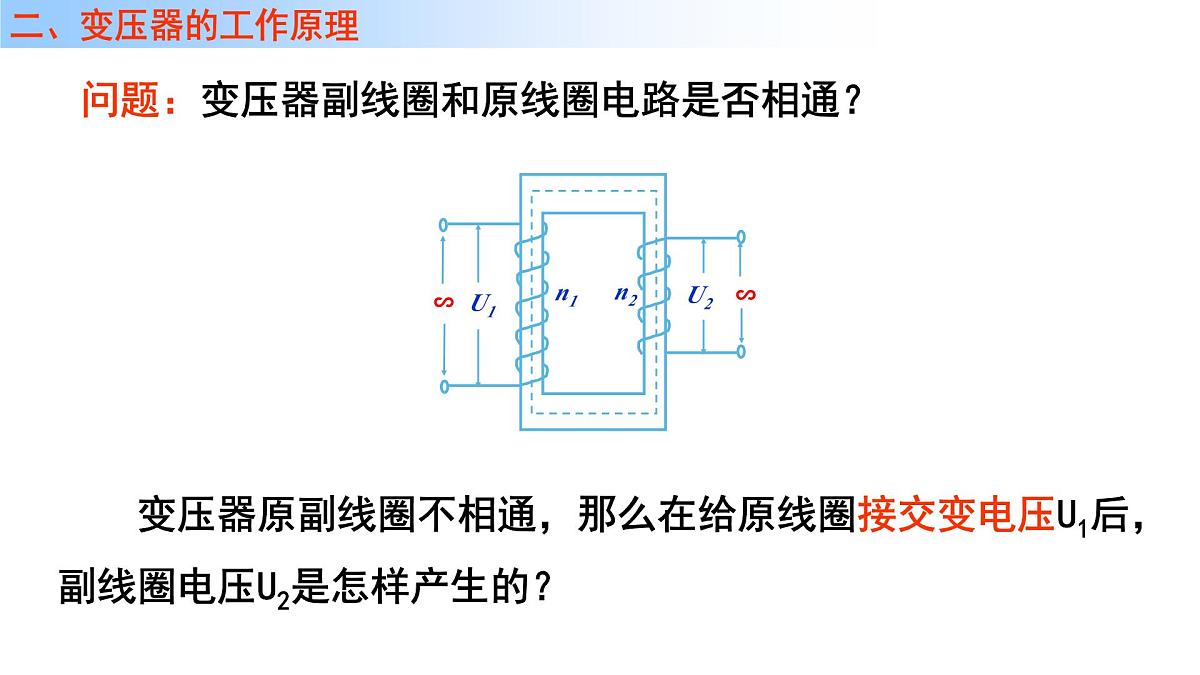

问题：变压器副线圈和原线圈电路是否相通？
变压器原副线圈不相通，那么在给原线圈接交变电压U1后，副线圈电压U2是怎样产生的？

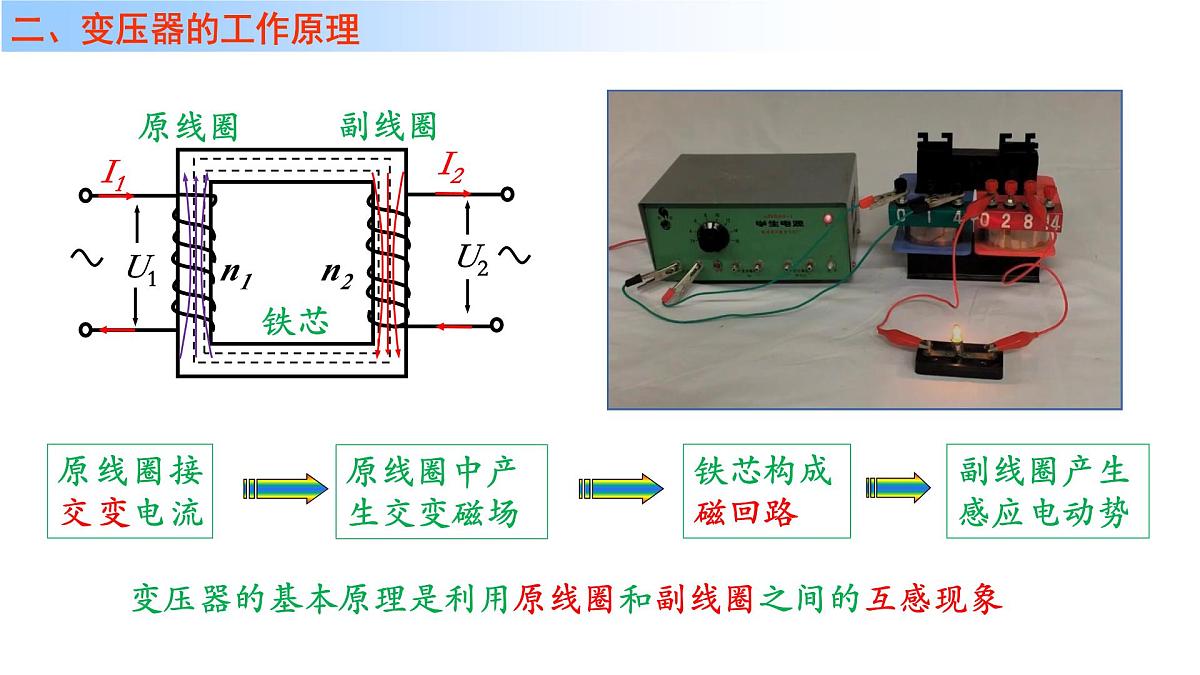

变压器的基本原理是利用原线圈和副线圈之间的互感现象

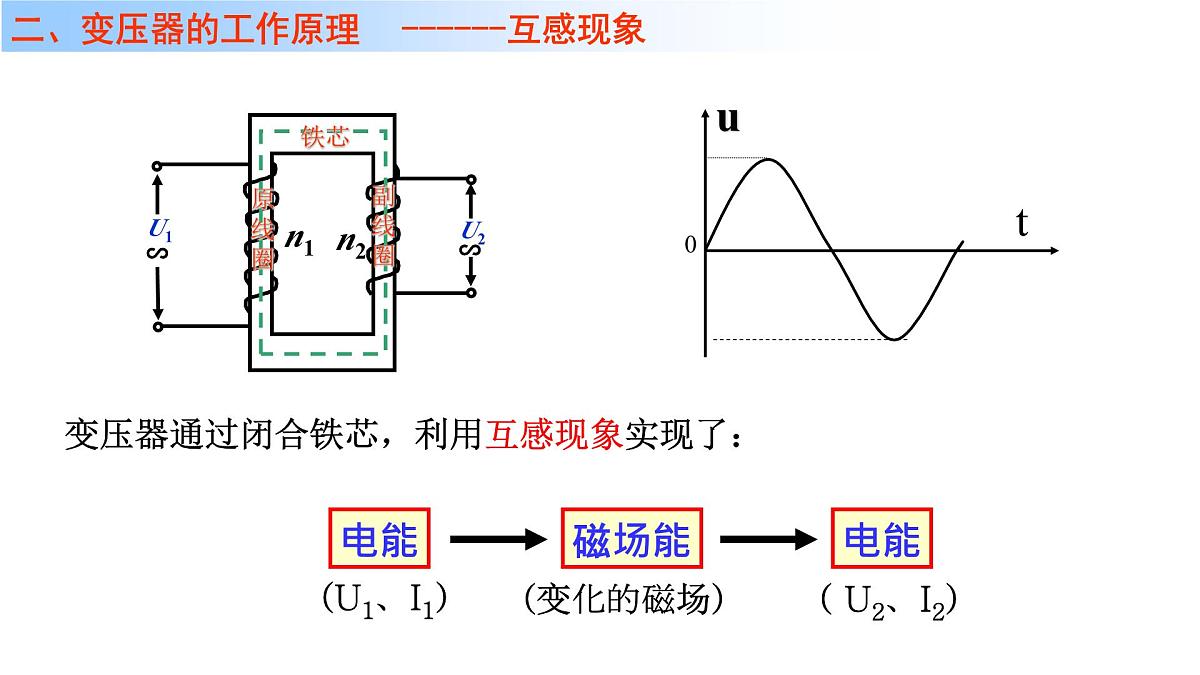

变压器通过闭合铁芯，利用互感现象实现了：

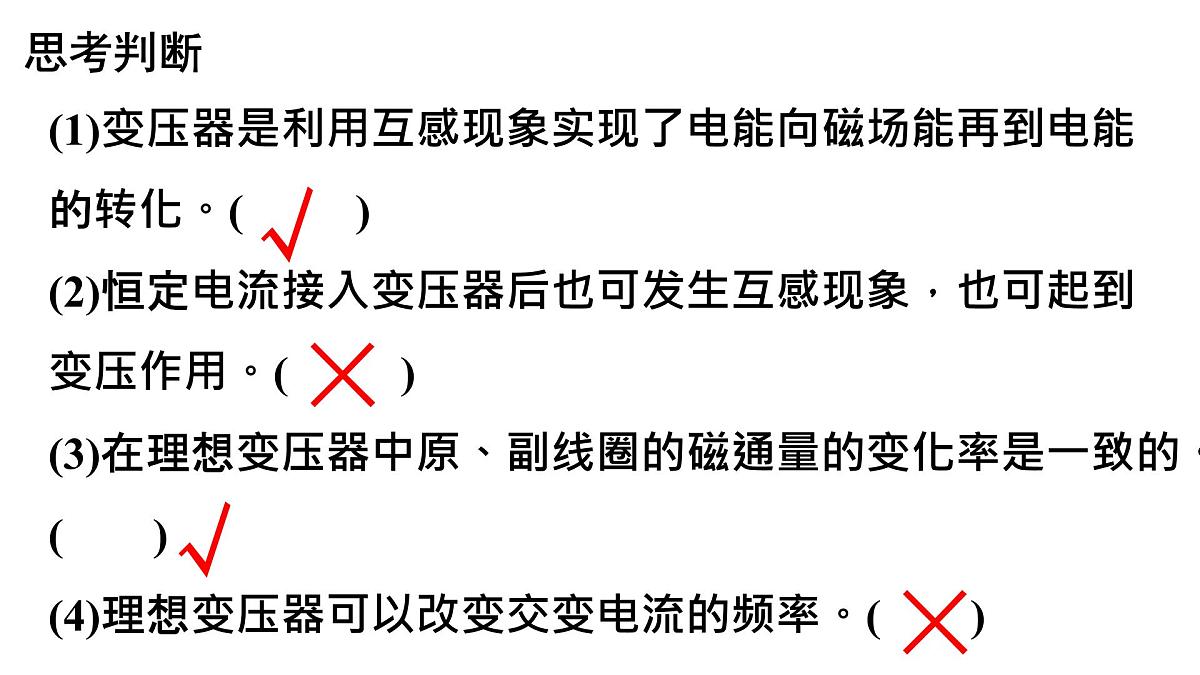

思考判断(1)变压器是利用互感现象实现了电能向磁场能再到电能的转化。( ) (2)恒定电流接入变压器后也可发生互感现象，也可起到变压作用。( )(3)在理想变压器中原、副线圈的磁通量的变化率是一致的。( )(4)理想变压器可以改变交变电流的频率。( )
探究变压器原、副线圈电压与匝数的关系
1.输入电压不变，原线圈的匝数不变。
２.输入电压不变，副线圈的匝数不变。
磁通量全部集中在铁心内
三、理想变压器的变压规律
设穿过原线圈磁通量为Φ1，穿过副线圈磁通量为Φ2。
理想变压器，不考虑原副线圈的内阻，则：
U1=E1 U2=E2
1、当n2 >n1 时，U2>U1
3、当n2
