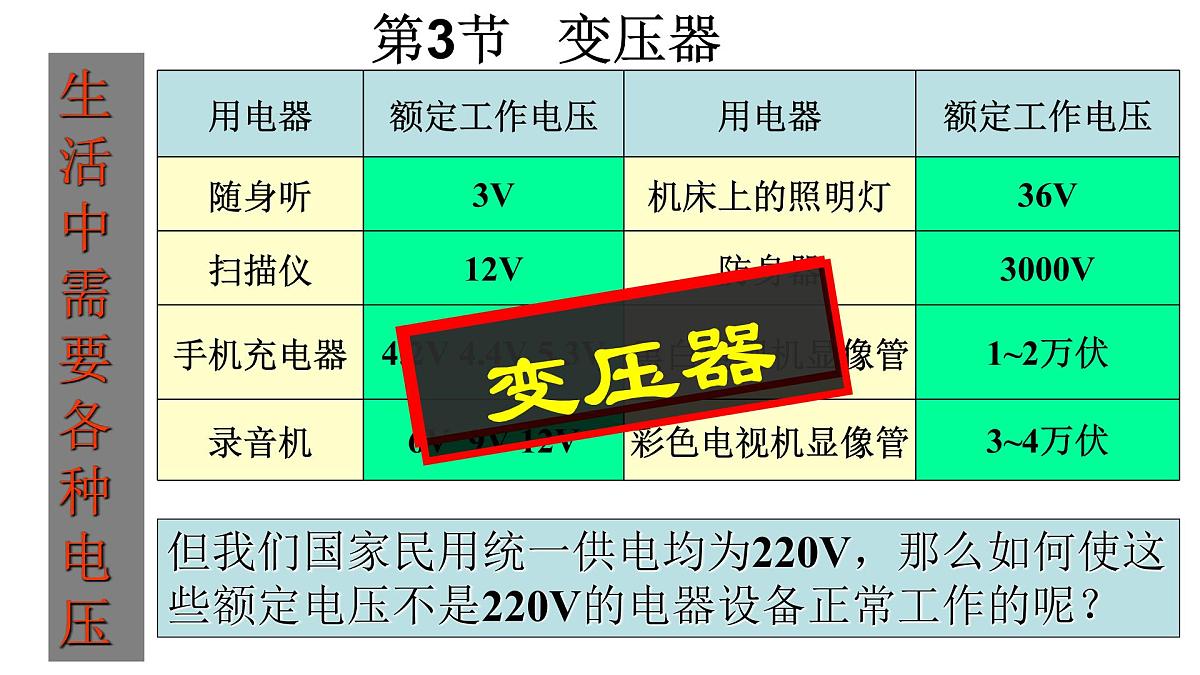

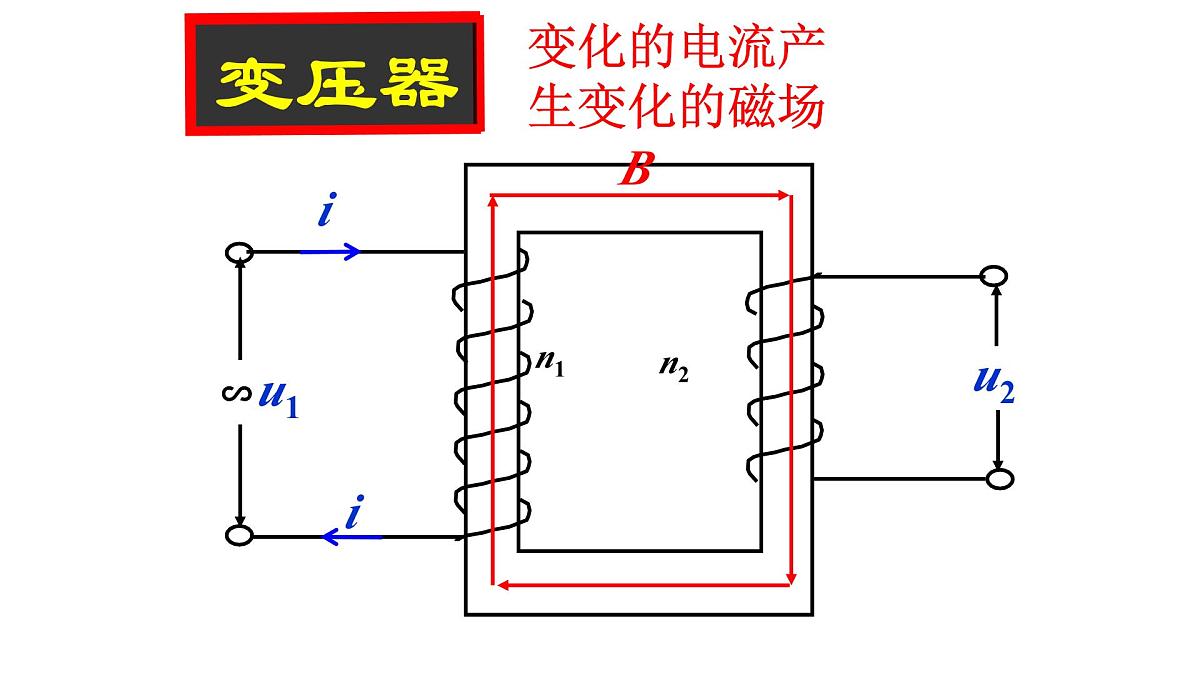

变化的电流产生变化的磁场

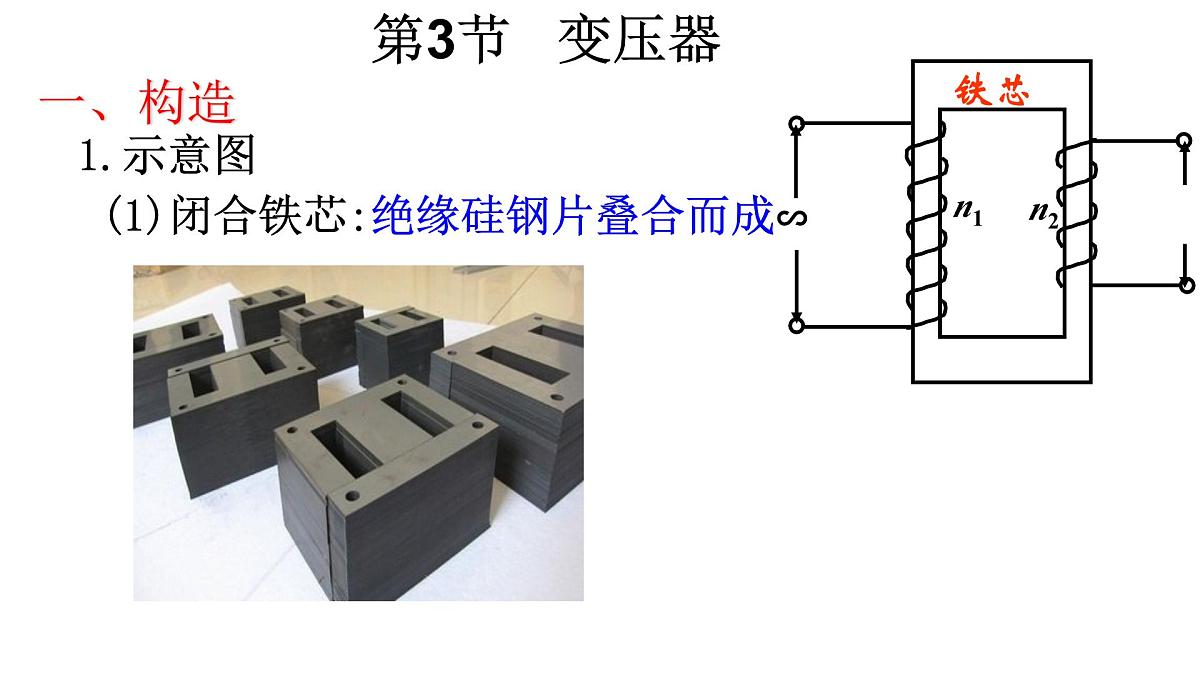

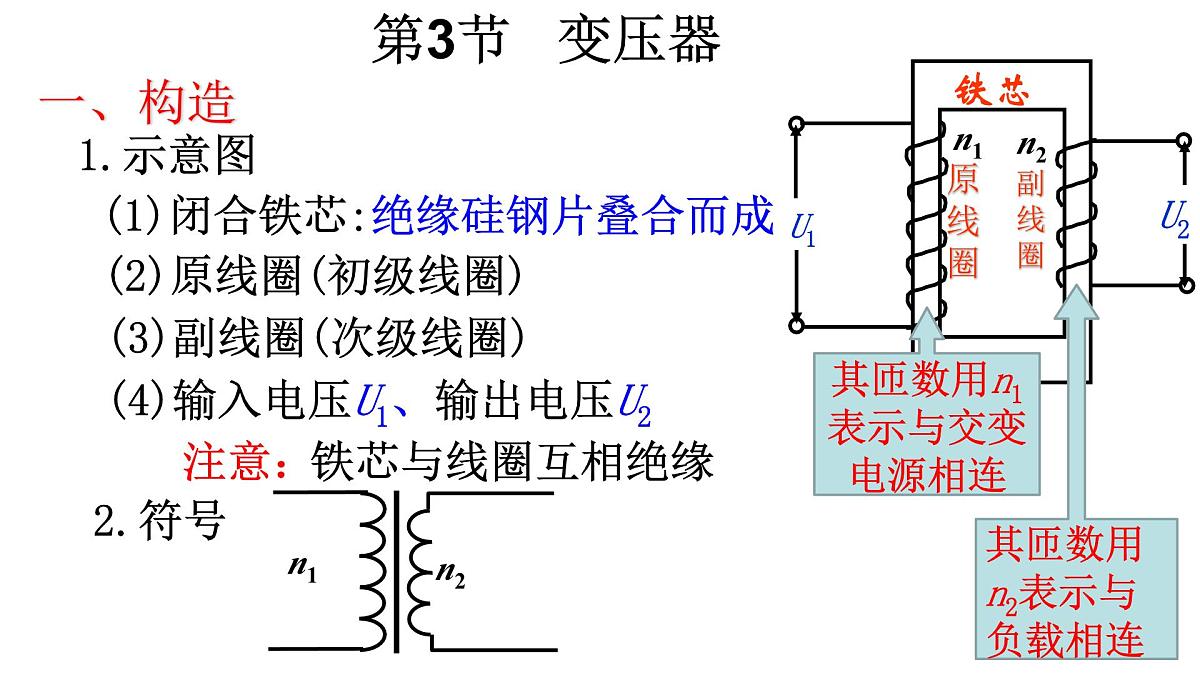

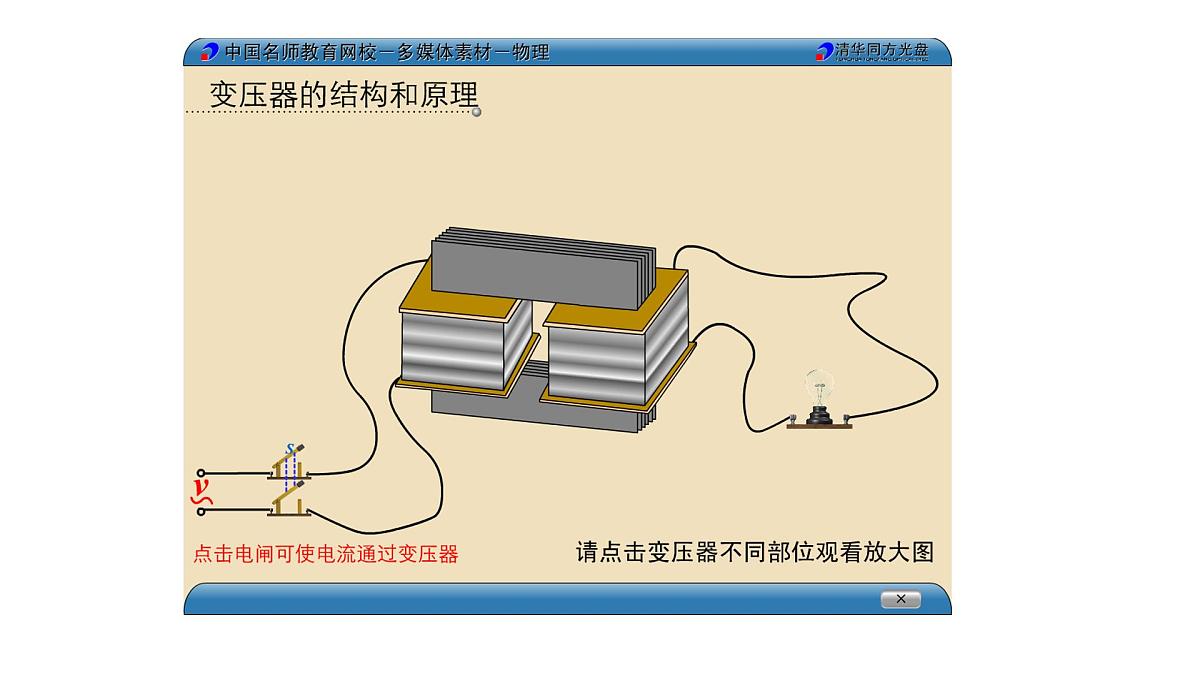

(1)闭合铁芯:绝缘硅钢片叠合而成
(2)原线圈(初级线圈)
(3)副线圈(次级线圈)
(4)输入电压U1、输出电压U2
其匝数用n1表示与交变电源相连
其匝数用n2表示与负载相连

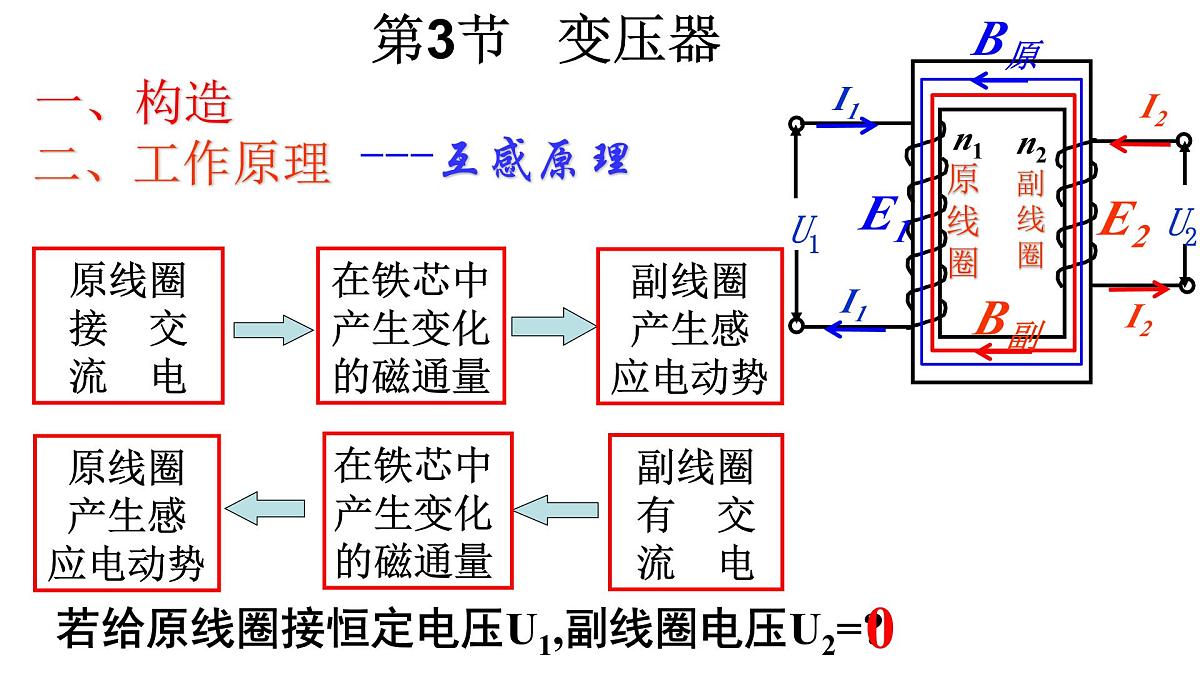

原线圈接 交流 电
在铁芯中产生变化的磁通量
副线圈有 交流 电
若给原线圈接恒定电压U1,副线圈电压U2=?

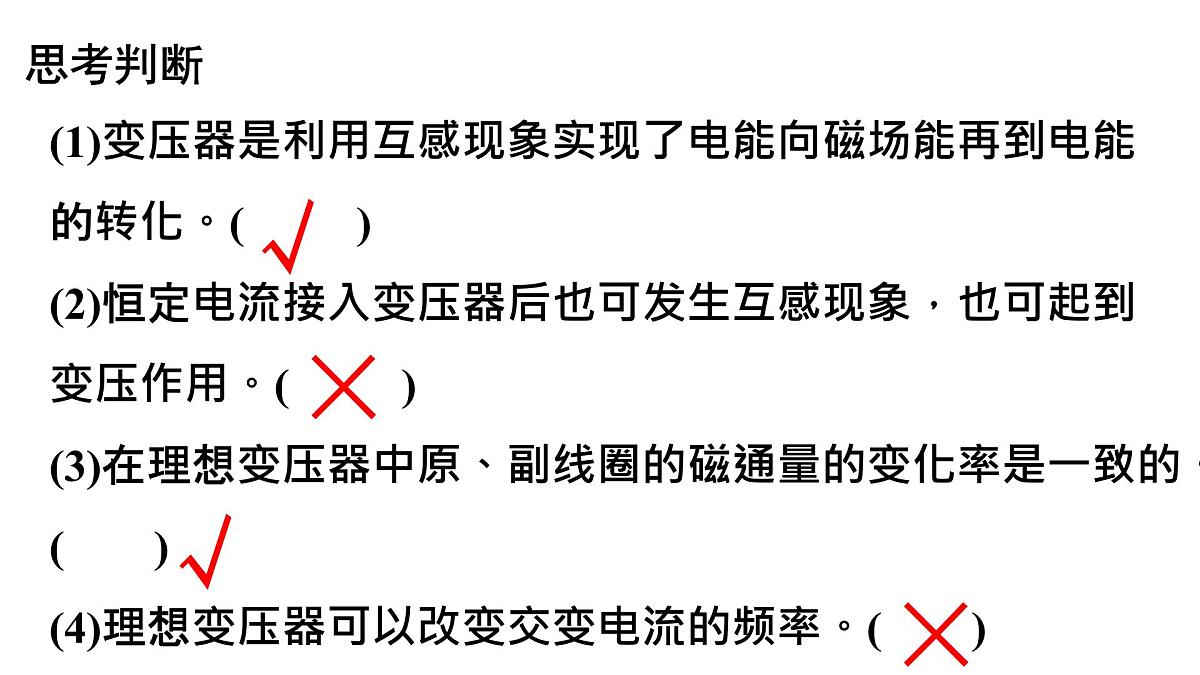

思考判断(1)变压器是利用互感现象实现了电能向磁场能再到电能的转化。( ) (2)恒定电流接入变压器后也可发生互感现象，也可起到变压作用。( )(3)在理想变压器中原、副线圈的磁通量的变化率是一致的。( )(4)理想变压器可以改变交变电流的频率。( )

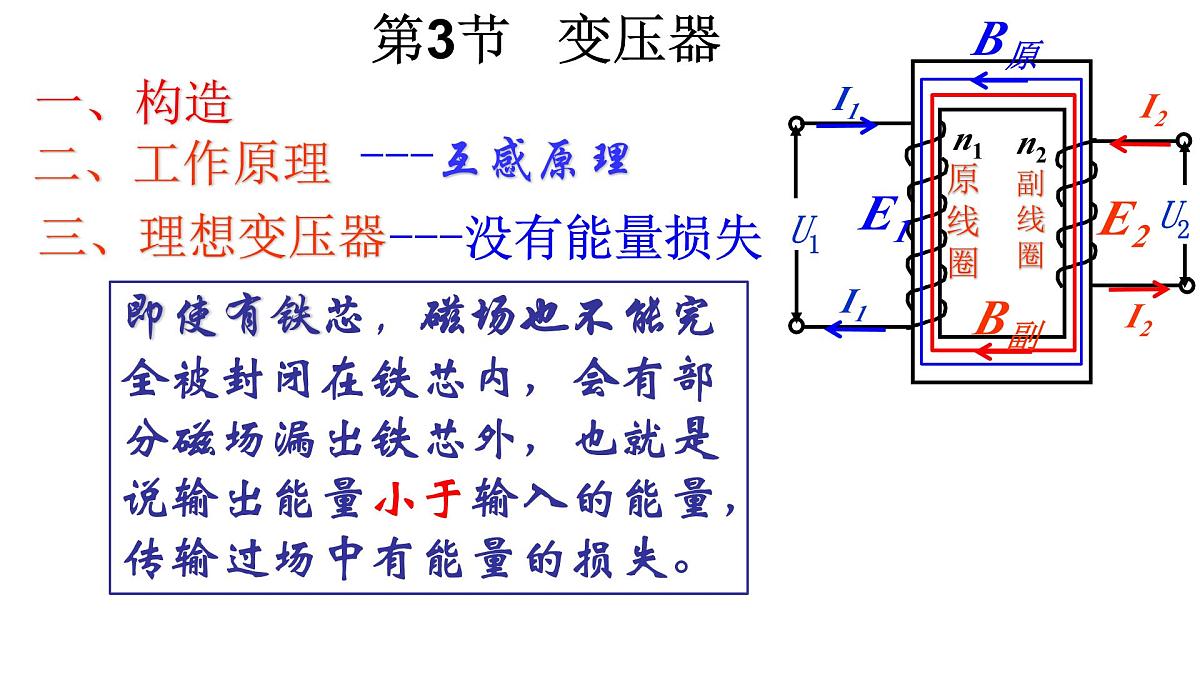

即使有铁芯，磁场也不能完全被封闭在铁芯内，会有部分磁场漏出铁芯外，也就是说输出能量小于输入的能量，传输过场中有能量的损失。
实际上变压器的效率都是比较高的，特别是电力设备中的巨大变压器，在满负荷工作时效率可以达到97%~99%，所以理论研究时我们把它当成100%
例1.如图所示：一变压器接有两个副线圈，它们的匝数分别为n1、n2、n3。求它们的原副线圈的电压与电流与匝数的关系
注意：电流反比只适用于一个副线圈的变压器
思考判断(1)理想变压器的输入功率和输出功率相等。()(2)输入交变电流的频率越高，输出交变电流的电压就越高。()(3)变压器能改变所有交变电流的电压。()(4)我们可以根据变压器线圈导线的粗细判断其匝数的多少。()
原线圈与用电器并联，原线圈匝数多于副线圈
原线圈与用电器串联，原线圈匝数少于副线圈
[例1] 如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表。下列说法正确的是(　　)
A.当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大B.当滑动变阻器的滑动触头P向上滑动时，电压表 示数变大C.当滑动变阻器的滑动触头P向上滑动时，电流表 示数变大D.若闭合开关S，则电流表 示数变大， 示数变大
[变式1] (多选)如图6所示为远距离输电示意图，其中T1、T2为理想变压器，输电线总电阻可等效为电阻r，灯L1、L2相同且阻值不变。现保持变压器T1的输入电压不变，滑片P位置不变，当开关S断开时，灯L1正常发光。则下列说法正确的是( 　　)
A.仅闭合开关S，灯L1会变亮B.仅闭合开关S， r消耗的功率会变大C.仅将滑片P下移，电流表的示数会变大D.仅将滑片P下移，r消耗的功率会变小
例2.(多选)如图，理想变压器原、副线圈分别接有额定电压相同的两个灯泡。当输入电压为灯泡额定电压的10倍时，两个灯泡正常发光。下列说法正确的是(　　)
A.原、副线圈匝数比为9∶1B.原、副线圈匝数比为3∶1C.此时a和b的电功率之比为1∶9D.此时a和b的电功率之比为1∶1
